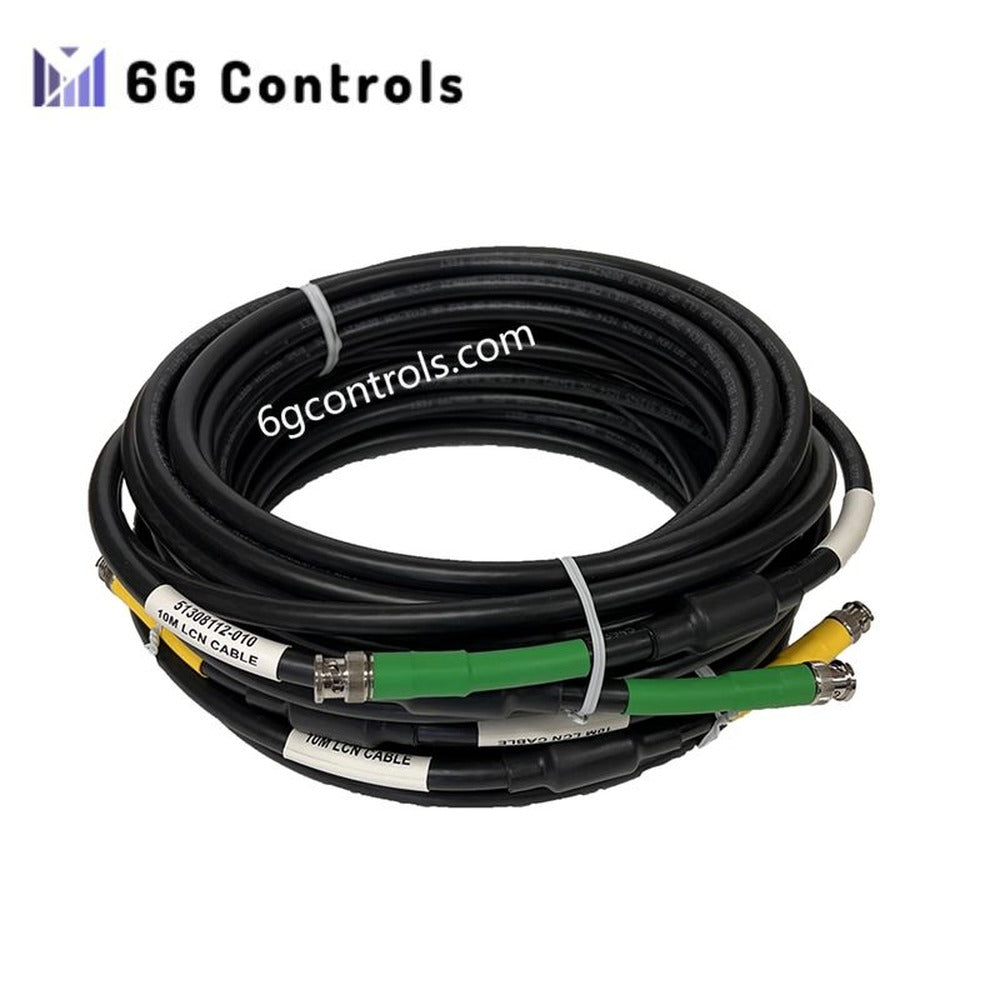

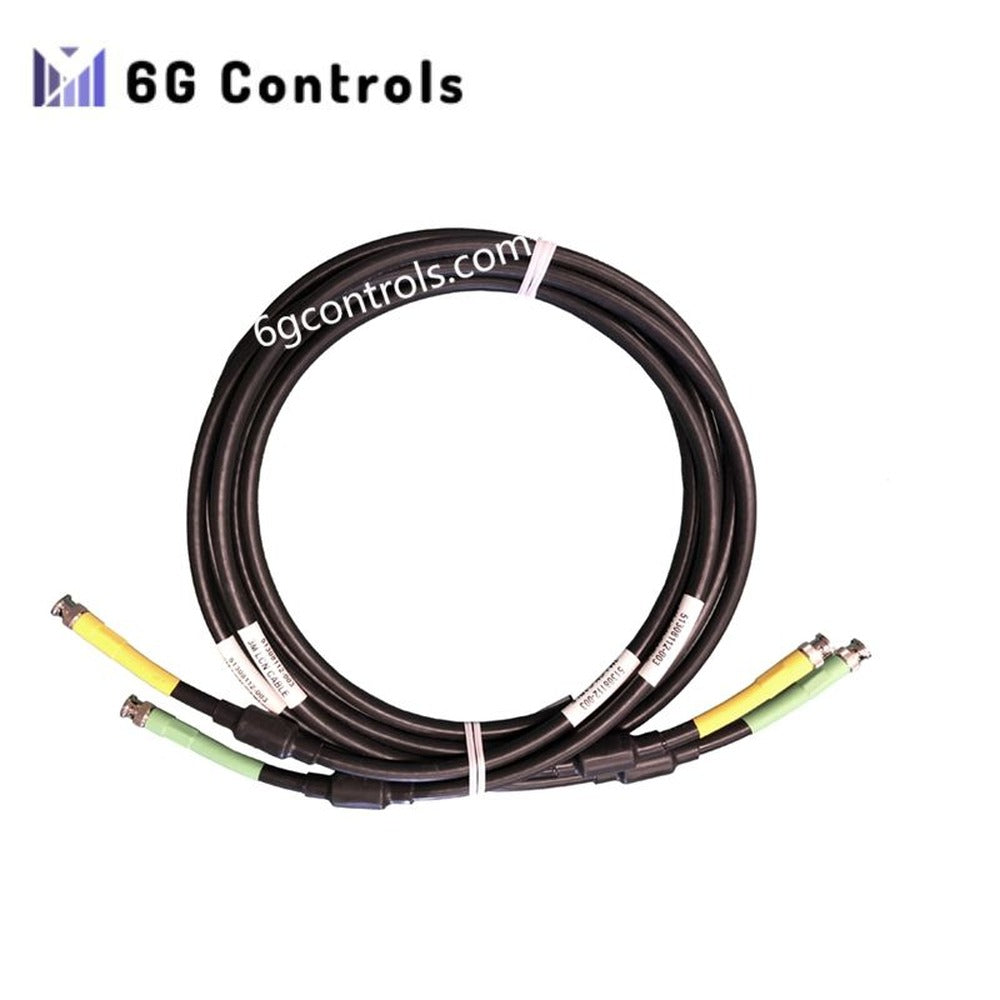

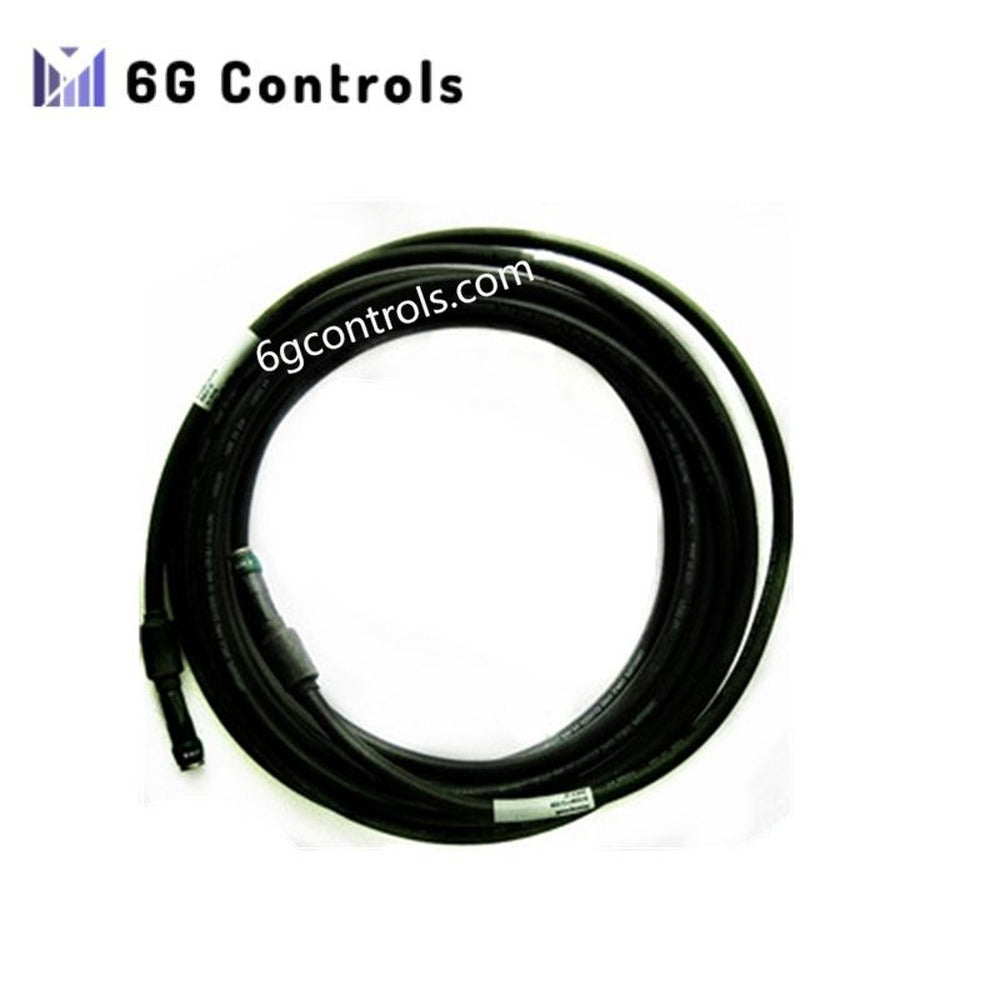

Honeywell 51308112-010 ชุดสายเคเบิลโคแอกเชียล LCN RG11

คำอธิบายผลิตภัณฑ์

Honeywell 51308112-010 คือชุดสายโคแอกเชียล Local Control Network (LCN) ที่เข้าหัวจากโรงงาน ออกแบบทางวิศวกรรมเพื่อการส่งข้อมูลแบบกำหนดแน่นอนในระบบควบคุมแบบกระจายของ Honeywell สายนี้สร้างขึ้นบนแพลตฟอร์มสายโคแอกเชียล RG11 และเสริมด้วยวงจรลดสัญญาณรบกวนเฟอร์ไรต์ในตัว ออกแบบมาเพื่อรักษาความสมบูรณ์ของสัญญาณในสภาพแวดล้อมห้องควบคุมและพื้นที่ปฏิบัติงานในโรงงานที่มีสัญญาณรบกวนทางไฟฟ้าสูง

ชุดสายนี้ใช้งานเป็นหลักในฐานะสายแกนหลักหรือสายเชื่อมต่อระหว่างตู้ภายในสถาปัตยกรรม LCN ของ Honeywell ซึ่งความเสถียรของอิมพีแดนซ์ ประสิทธิภาพการชีลด์ และความน่าเชื่อถือในระยะยาวเป็นสิ่งสำคัญ

ชุดดังกล่าว 51308112-010 ใช้แทนรุ่นก่อนหน้าที่ไม่มีเฟอร์ไรต์ และสะท้อนแนวทางการออกแบบที่ปรับปรุงใหม่ของ Honeywell เพื่อเพิ่มความเข้ากันได้ทางแม่เหล็กไฟฟ้าในการติดตั้งสมัยใหม่

ข้อมูลจำเพาะทางเทคนิค

คุณลักษณะทางเทคนิคที่สำคัญ

Honeywell 51308112-010 ได้รับการออกแบบให้ตรงตามข้อกำหนดด้านไฟฟ้าและกลไกของสถาปัตยกรรม LCN ที่เป็นกรรมสิทธิ์ของ Honeywell โครงสร้างสายโคแอกเชียล RG11 ช่วยให้มั่นใจได้ถึงอิมพีแดนซ์ลักษณะเฉพาะที่สม่ำเสมอ ขณะที่แกนเฟอร์ไรต์ที่เพิ่มเข้ามาช่วยลดสัญญาณรบกวนความถี่สูงและการรบกวนชั่วขณะ

เมื่อเทียบกับสายเคเบิล LCN รุ่นเก่าที่ไม่มีการกรองด้วยเฟอร์ไรต์ รุ่นนี้มีความทนทานต่อการรบกวนทางแม่เหล็กไฟฟ้าที่เกิดจากอุปกรณ์สวิตชิ่งกำลัง ไดรฟ์ และสายสื่อสารที่อยู่ใกล้เคียงได้ดียิ่งขึ้น

สายเคเบิลนี้ออกแบบมาสำหรับการติดตั้งแบบถาวรและการใช้งานเป็นเวลานาน เพื่อลดความเสี่ยงของข้อขัดข้องในการสื่อสารเป็นระยะซึ่งอาจส่งผลต่อความพร้อมใช้งานของระบบ

ความเข้ากันได้ของระบบและการใช้งาน

ชุดดังกล่าว 51308112-010 ได้รับการรับรองให้ใช้งานกับแพลตฟอร์มควบคุมของ Honeywell ที่ใช้การสื่อสาร LCN ซึ่งรวมถึง:

ระบบ Honeywell TDC 3000 สถาปัตยกรรม Honeywell Experion PKS ระบบ Honeywell TPS และระบบที่ใช้ LCN รุ่นเก่า

จุดใช้งานทั่วไป ได้แก่ การเชื่อมต่อระหว่างคอนโทรลเลอร์ การเชื่อมต่อระหว่างโหนด LCN และโครงข่ายระบบควบคุมในห้องควบคุมที่มีการจัดวางอย่างเป็นระบบ

การเปรียบเทียบรุ่นและผลิตภัณฑ์ทดแทน

ชุดสายเคเบิลนี้มาแทนที่ Honeywell 51109181-010ซึ่งใช้พื้นฐานสายโคแอกเชียล RG11 แบบเดียวกัน แต่ไม่มีการลดสัญญาณรบกวนด้วยเฟอร์ไรต์

ความแตกต่างที่สำคัญ ได้แก่ ความทนทานต่อ EMI ที่เพิ่มขึ้น ความเสถียรของสัญญาณที่ดีขึ้นในสภาพแวดล้อมที่มีสัญญาณหลายประเภท และสอดคล้องกับคำแนะนำการติดตั้ง Honeywell ในปัจจุบัน

คำถามที่พบบ่อย

ถาม: 51308112-010 ใช้งานร่วมกับระบบ LCN รุ่นเก่าได้หรือไม่ ใช่ สายเคเบิลนี้มีคุณลักษณะทางไฟฟ้าเหมือนกับสายเคเบิล RG11 LCN รุ่นก่อนหน้า และสามารถใช้ทดแทนได้โดยตรง

ถาม: เหตุใดจึงติดตั้งเฟอร์ไรต์ไว้ในชุดสายเคเบิลนี้ เฟอร์ไรต์ช่วยลดสัญญาณรบกวนความถี่สูงและสัญญาณรบกวนโหมดร่วม ทำให้การสื่อสารมีความเสถียรยิ่งขึ้นในสภาพแวดล้อมระบบควบคุมที่มีอุปกรณ์ไฟฟ้าหนาแน่น

ถาม: สามารถดัดแปลงสายเคเบิลนี้หน้างานหรือตัดให้ได้ความยาวตามต้องการได้หรือไม่ ไม่ แนะนำให้ดัดแปลงสายเคเบิลภาคสนาม เนื่องจากสายเคเบิลนี้เข้าหัวมาจากโรงงานและผ่านการรับรองแล้ว การดัดแปลงอาจส่งผลต่อประสิทธิภาพของ LCN
