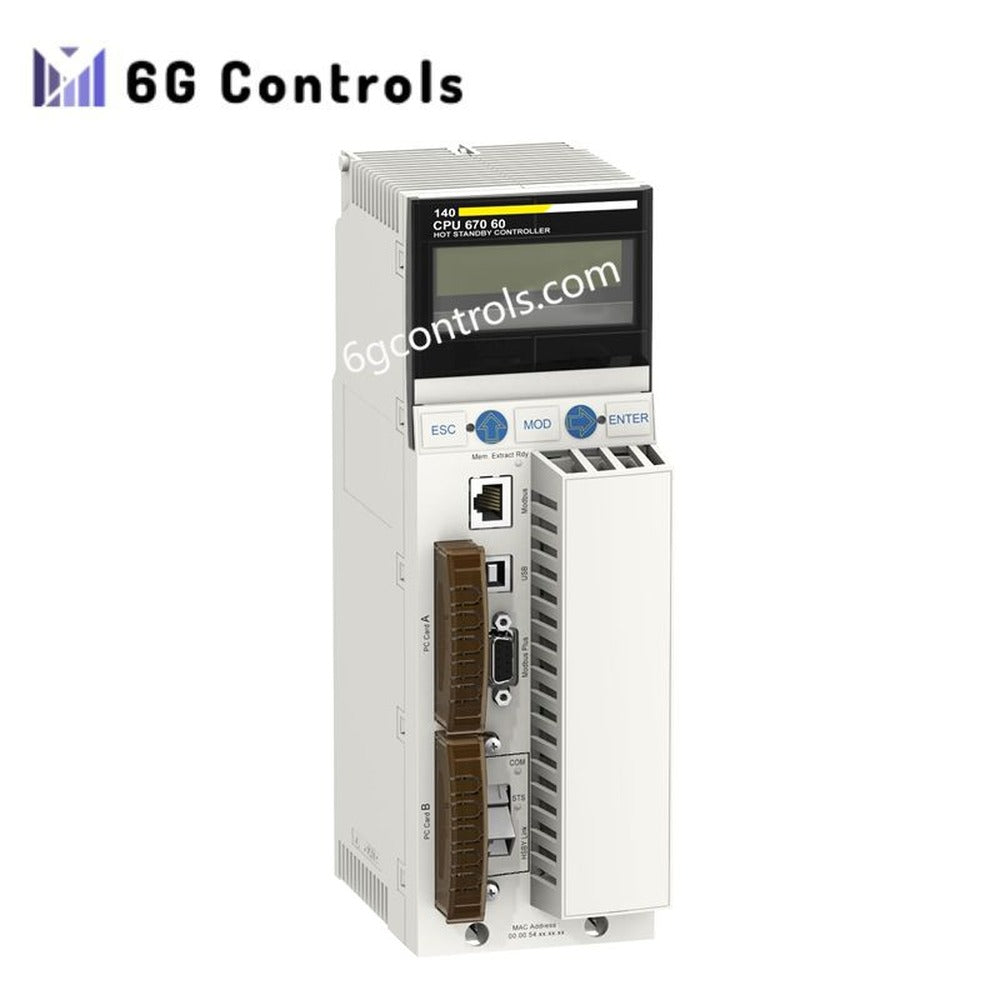

CPU HSBY Modicon Quantum Schneider 140CPU67060

คำอธิบายผลิตภัณฑ์

Schneider Electric Modicon Quantum 140CPU67060 คือโปรเซสเซอร์ Unity Hot Standby (HSBY) ความพร้อมใช้งานสูงที่ออกแบบมาสำหรับระบบอัตโนมัติที่มีความสำคัญต่อภารกิจ ซึ่งต้องการการทำงานอย่างต่อเนื่องและระบบสำรอง โปรเซสเซอร์นี้ออกแบบมาสำหรับสถาปัตยกรรม CPU คู่ ช่วยให้สลับการทำงานระหว่างคอนโทรลเลอร์หลักและคอนโทรลเลอร์สำรองได้อย่างราบรื่น เพื่อลดเวลาหยุดทำงานในสภาพแวดล้อมการควบคุมกระบวนการ

โปรเซสเซอร์นี้ผสานรวมอีเทอร์เน็ตใยแก้วนำแสงแบบมัลติโหมดเพื่อการซิงโครไนซ์ความเร็วสูงระหว่าง PLC สำรอง และรองรับระบบ I/O แบบกระจายขนาดใหญ่บนเครือข่ายอุตสาหกรรมหลายเครือข่าย

คุณสมบัติและความสามารถหลัก

• ระบบสำรองแบบ Hot Standby พร้อมการซิงโครไนซ์ CPU อัตโนมัติ
• ลิงก์อีเทอร์เน็ตใยแก้วนำแสงแบบมัลติโหมด (สูงสุด 4 กม.) สำหรับการเชื่อมต่อ PLC หลัก/สำรอง
• ประสิทธิภาพการประมวลผลสูงที่ความเร็ว 266 MHz
• รองรับโปรโตคอลการสื่อสารอย่างครอบคลุม รวมถึง Modbus, Modbus Plus, Ethernet TCP/IP และ Profibus DP
• สถาปัตยกรรมที่ปรับขนาดได้สำหรับระบบ I/O แบบกระจายขนาดใหญ่
• ออกแบบมาโดยเฉพาะสำหรับ I/O ระยะไกลและ I/O แบบกระจาย (ไม่รองรับ I/O ภายในเครื่องในโหมด HSBY)

ข้อมูลจำเพาะทางเทคนิค

ข้อมูลทั่วไป

• รุ่น: 140CPU67060
• ประเภทผลิตภัณฑ์: โปรเซสเซอร์ Unity Hot Standby
• แพลตฟอร์ม: Modicon Quantum
• ความเร็วโปรเซสเซอร์: 266 MHz
• หน่วยความจำภายใน: RAM 512 KB (ข้อมูล)
• หน่วยความจำโปรแกรม: ขยายได้สูงสุด 7 MB ผ่าน PCMCIA
• พื้นที่จัดเก็บไฟล์: ขยายได้สูงสุด 8 MB ผ่าน PCMCIA

สถาปัตยกรรมระบบ

• แร็กภายในเครื่อง: สูงสุด 2 แร็ก
• สถานี I/O แบบกระจาย: สูงสุด 63 สถานี
• I/O ระยะไกล (X80 ผ่านอีเทอร์เน็ต): สูงสุด 6 ดรอป
• ความจุ I/O แบบดิสครีต:
  • อินพุตสูงสุด 8,000 จุด / เอาต์พุตสูงสุด 8,000 จุดต่อเครือข่าย
• ความจุ I/O แบบแอนะล็อก:
  • อินพุตสูงสุด 500 จุด / เอาต์พุตสูงสุด 500 จุดต่อเครือข่าย

อินเทอร์เฟซการสื่อสาร

• พอร์ตในตัว:
  • 1 × Modbus Plus (SUB-D 9)
  • 1 × Modbus (RJ45)
  • 1 × USB
  • 1 × ใยแก้วนำแสง (MT-RJ) สำหรับลิงก์ Hot Standby
• เครือข่ายที่รองรับ:
  • Ethernet TCP/IP
  • Modbus / Modbus ASCII (RS232/485)
  • Modbus Plus
  • Profibus DP
  • AS-Interface
• การเชื่อมต่อสูงสุด:
  • 3 × Ethernet TCP/IP (ในเครื่อง)
  • 3 × Modbus Plus (ในเครื่อง)
  • 3 × Profibus DP (ในเครื่อง)
  • 1 × USB
  • 2 × AS-Interface (แบบกระจาย)

ประสิทธิภาพ

• ความเร็วในการประมวลผลคำสั่ง:
  • 10.28 Kinst/ms (บูลีน 100%)
  • 10.07 Kinst/ms (ลอจิกผสม)
• โอเวอร์เฮดของระบบ:
  • 0.2 มิลลิวินาที (งานความเร็วสูง)
  • 1 มิลลิวินาที (งานหลัก)

ข้อกำหนดทางไฟฟ้า

• การใช้กระแสของบัส: 2500 mA

ไฟแสดงสถานะ

• ไฟแสดงสถานะ LED:
  • กิจกรรมอีเทอร์เน็ต (สีเขียว)
  • การชนกันของอีเทอร์เน็ต (สีแดง)

หมายเหตุการทำงานของ Hot Standby

• ไม่รองรับ I/O ในเครื่องในการกำหนดค่า Hot Standby
• ประเภทงานขั้นสูง (งานความเร็วสูง งานอินเทอร์รัพท์ และงานตั้งเวลา) ถูกจำกัดในโหมด HSBY
• ออกแบบมาให้ทำงานตามรอบของงานหลักแบบกำหนดเวลาได้แน่นอน

การใช้งาน

ผลิตภัณฑ์นี้ 140CPU67060 เหมาะสำหรับ:

• ระบบแปรรูปน้ำมันและก๊าซ
• การผลิตและการจ่ายไฟฟ้า
• โรงบำบัดน้ำและน้ำเสีย
• โรงงานเคมีและปิโตรเคมี
• สายการผลิตขนาดใหญ่ที่ต้องการไม่มีเวลาหยุดทำงาน

คำถามที่พบบ่อย

Q: ข้อได้เปรียบหลักของโปรเซสเซอร์นี้เมื่อเทียบกับ CPU มาตรฐานคืออะไร A: ข้อได้เปรียบหลักคือความสามารถ Hot Standby ซึ่งช่วยให้ CPU ทำงานแบบสำรองซ้ำซ้อนและสลับการทำงานโดยอัตโนมัติเมื่อเกิดข้อขัดข้อง ทำให้ระบบพร้อมใช้งานอย่างต่อเนื่อง

Q: สามารถใช้โมดูล I/O ในเครื่องร่วมกับโปรเซสเซอร์นี้ได้หรือไม่ A: ไม่รองรับ I/O ในเครื่องในโหมด Hot Standby อนุญาตเฉพาะการกำหนดค่า I/O แบบกระจายและระยะไกลเท่านั้น

Q: ใช้ลิงก์สำรองประเภทใดระหว่าง CPU A: ใช้การเชื่อมต่ออีเทอร์เน็ตผ่านใยแก้วนำแสงแบบมัลติโหมด (MT-RJ) สำหรับการซิงโครไนซ์ความเร็วสูงระหว่างโปรเซสเซอร์หลักและโปรเซสเซอร์สำรอง
