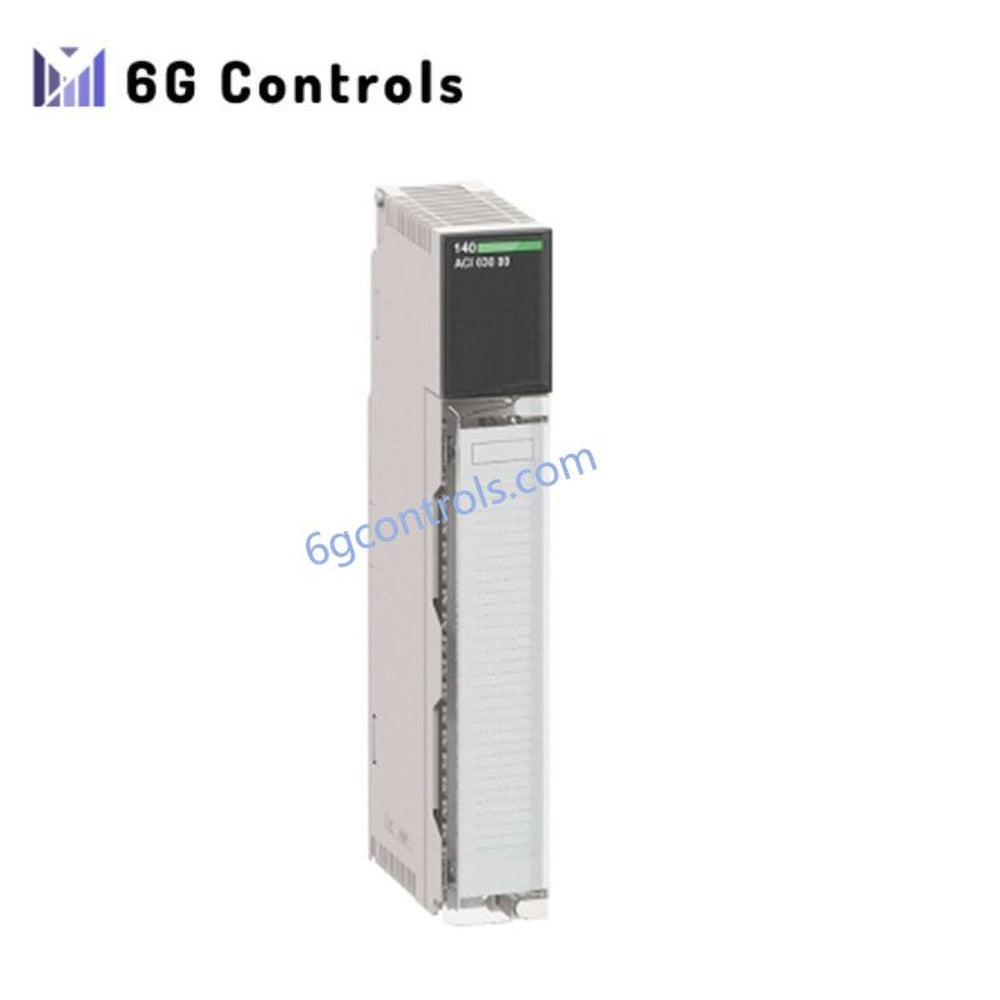

โมดูลเอาต์พุตแอนะล็อก Schneider Electric 140AIO33000

คำอธิบายผลิตภัณฑ์

ผลิตภัณฑ์ 140AIO33000 จาก Schneider Electric เป็นโมดูลเอาต์พุตแอนะล็อกแบบความปลอดภัยในตัวที่พัฒนาสำหรับแพลตฟอร์มระบบอัตโนมัติ Modicon Quantum มีจุดประสงค์เพื่อควบคุมสัญญาณกระแสอย่างแม่นยำในพื้นที่อันตราย ทำให้เชื่อมต่อโดยตรงกับอุปกรณ์ภาคสนาม เช่น วาล์วควบคุมและแอคชูเอเตอร์ที่ทำงานในบรรยากาศที่อาจเกิดการระเบิดได้

ด้วยช่องเอาต์พุตกระแสอิสระ 8 ช่อง โมดูลนี้รองรับช่วงมาตรฐานสำหรับงานอุตสาหกรรม และผสานแบริเออร์ความปลอดภัยในตัวไว้ในการออกแบบ จึงไม่จำเป็นต้องใช้อุปกรณ์ป้องกันภายนอก ช่วยให้การติดตั้งในระบบที่ได้รับการรับรอง ATEX ง่ายขึ้น

แม้จะยกเลิกการผลิตแล้ว โมดูลนี้ 140AIO33000 ยังคงเป็นส่วนประกอบสำคัญในการติดตั้ง Quantum รุ่นเก่า ซึ่งการส่งสัญญาณเอาต์พุตแอนะล็อกที่ปลอดภัยและเสถียรมีความสำคัญอย่างยิ่ง

คุณสมบัติและความสามารถหลัก

• ช่องเอาต์พุตกระแสแอนะล็อก 8 ช่อง พร้อมการป้องกันแบบความปลอดภัยในตัว
• ตัวเลือกสัญญาณเอาต์พุต: 0–20 mA, 0–25 mA และ 4–20 mA
• ออกแบบมาสำหรับติดตั้งโดยตรงในสภาพแวดล้อม ATEX โซน 20, 21 และ 22
• ตอบสนองรวดเร็วด้วยเวลาอัปเดตและเวลาเข้าสู่ค่าคงที่ระดับมิลลิวินาที
• ระบบวินิจฉัยในตัวสำหรับตรวจจับวงจรเปิดในวงจร 4–20 mA
• มีภูมิคุ้มกันสูงต่อการรบกวนทางแม่เหล็กไฟฟ้าในสภาพแวดล้อมอุตสาหกรรม

ข้อมูลจำเพาะทางเทคนิค

คุณลักษณะทั่วไป

• ตระกูลผลิตภัณฑ์: Modicon Quantum
• ฟังก์ชันโมดูล: เอาต์พุตแอนะล็อกแบบความปลอดภัยในตัว
• จำนวนช่องสัญญาณ: เอาต์พุต 8 ช่อง
• รูปแบบโมดูล: Quantum I/O มาตรฐาน

พารามิเตอร์เอาต์พุต

• ช่วงเอาต์พุต:
  • 0–20 mA (0–20000 ค่าการนับ)
  • 0–25 mA (0–25000 ค่าการนับ)
  • 4–20 mA (ความละเอียด 15 บิต: 0–16000 หรือ 0–4095 ค่าการนับ)
• ความต้านทานลูปสูงสุด: 500 Ω
• ความละเอียด: สูงสุด 15 บิต (ขึ้นอยู่กับช่วง)

ตัวชี้วัดประสิทธิภาพ

• ความแม่นยำ: ±0.2% ของช่วงเต็มสเกลที่ 25°C
• สัมประสิทธิ์อุณหภูมิ: 40 ถึง 70 ppm/°C
• ความเป็นเชิงเส้น: ±1 LSB
• เวลาอัปเดต: 4 ms
• เวลาการเข้าสู่ค่าคงที่: 1 ms ถึง ±0.1% ของเอาต์พุตสุดท้าย

คุณสมบัติทางไฟฟ้าและการแยกวงจร

• การแยกวงจร (ช่องสัญญาณถึงบัส): 1780 Vrms (AC, 60 วินาที)
• การสูญเสียกำลังไฟ: โดยทั่วไป 12.5 W
• การใช้กระแสไฟของแบ็กเพลน: ประมาณ 2.5 A
• การป้องกัน: ฟิวส์ภายใน
• ความสามารถในการถอดเปลี่ยนขณะทำงาน: ไม่อนุญาตเนื่องจากข้อกำหนดด้านความปลอดภัยในตัว

การวินิจฉัยและความปลอดภัย

• การตรวจจับข้อผิดพลาด: การตรวจสอบวงจรเปิด (ลูป 4–20 mA)
• เครื่องหมายความปลอดภัยในตัว: II1 G/D Ex ia IIC
• ออกแบบมาให้เชื่อมต่อโดยตรงกับอุปกรณ์ภาคสนามที่ได้รับการรับรองในพื้นที่อันตราย

สภาพแวดล้อม

• อุณหภูมิในการทำงาน: 0 ถึง 60°C
• อุณหภูมิในการจัดเก็บ: -40 ถึง 85°C
• ความชื้นสัมพัทธ์: สูงสุด 95% (ไม่ควบแน่น)
• ระดับความสูงในการติดตั้งสูงสุด: 5000 ม.

การรับรองและมาตรฐาน

• ข้อกำหนด ATEX 94/9/EC
• UL 508, CSA C22.2 No.142
• EN 50014, EN 50020, EN 50284
• FM Class 1 Division 2
• มีเครื่องหมาย CE

พื้นที่การใช้งาน

• ระบบควบคุมกระบวนการอันตราย (สภาพแวดล้อมที่มีก๊าซและฝุ่น)
• การผลิตและการกลั่นน้ำมันและก๊าซ
• โรงงานแปรรูปสารเคมี
• ระบบอัตโนมัติทางอุตสาหกรรมที่ต้องใช้ลูปควบคุมแบบแอนะล็อกชนิดความปลอดภัยในตัว
• สถานประกอบการที่จัดการกับฝุ่นที่ติดไฟได้หรือสารระเหย

หมายเหตุเกี่ยวกับวงจรผลิตภัณฑ์และการย้ายระบบ

• ผลิตภัณฑ์ 140AIO33000 ถูกยกเลิกการผลิตและไม่มีการผลิตอีกต่อไป
• การสนับสนุนด้านบริการอย่างเป็นทางการสิ้นสุดลงก่อนหน้านี้แล้ว แต่อาจยังมีบริการบำรุงรักษาจากผู้ให้บริการภายนอก
• ไม่มีผลิตภัณฑ์ทดแทนด้านฟังก์ชันโดยตรงภายในกลุ่มผลิตภัณฑ์ Quantum
• แนะนำให้ย้ายระบบไปยัง Modicon M580 หรือระบบ PAC รุ่นใหม่อื่น ๆ เพื่ออัปเกรดระบบ

คำถามที่พบบ่อย

ถาม: โมดูลนี้สามารถขับแอคชูเอเตอร์ภาคสนามโดยตรงในพื้นที่อันตรายได้หรือไม่ ตอบ: ใช่ โมดูลนี้ออกแบบมาให้เชื่อมต่อโดยตรงกับอุปกรณ์ภาคสนามแบบความปลอดภัยในตัว โดยไม่ต้องใช้แบริเออร์ภายนอก

ถาม: รองรับการทำงานแบบสำรองซ้ำซ้อนสำหรับการใช้งานที่สำคัญหรือไม่ ตอบ: ต้องดำเนินการทำระบบสำรองซ้ำซ้อนในระดับระบบ โมดูลนี้ไม่มีเอาต์พุตสำรองซ้ำซ้อนในตัว

ถาม: จะเกิดอะไรขึ้นหากลูปถูกตัดการเชื่อมต่อ ตอบ: โมดูลตรวจจับภาวะวงจรเปิดในโหมด 4–20 mA และรายงานการวินิจฉัยไปยังคอนโทรลเลอร์

ถาม: โมดูลนี้เหมาะสำหรับการติดตั้งใหม่หรือไม่ A: ไม่แนะนำสำหรับโครงการใหม่เนื่องจากล้าสมัย ควรพิจารณาแพลตฟอร์มรุ่นใหม่กว่า เช่น Modicon M580
