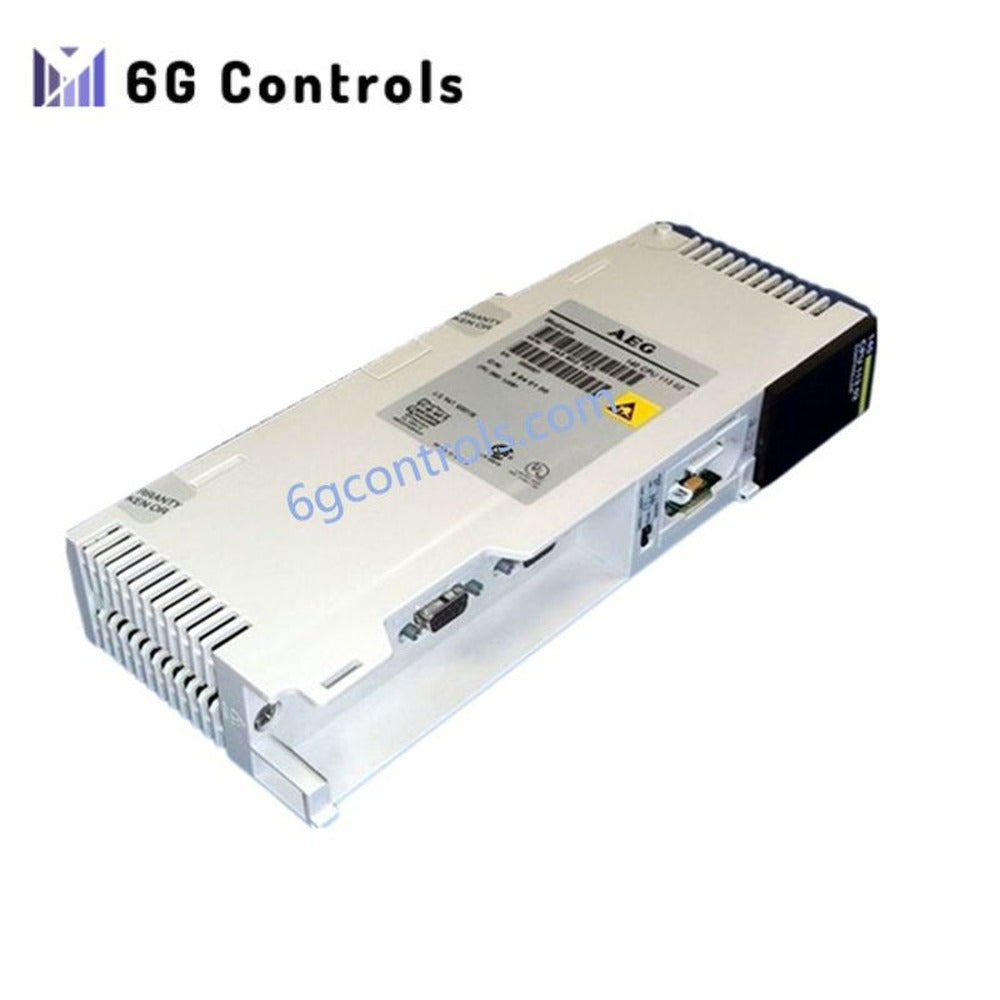

โมดูล CPU สำหรับ PLC Quantum Schneider Electric 140CPU43412U

คำอธิบายผลิตภัณฑ์

โมดูลนี้ 140CPU43412U โดย Schneider Electric เป็นโปรเซสเซอร์ที่ใช้ Unity ซึ่งออกแบบมาสำหรับแพลตฟอร์ม Modicon Quantum และปรับให้เหมาะกับระบบควบคุมที่ซับซ้อนซึ่งต้องการการประมวลผลที่สม่ำเสมอ ความสามารถในการขยาย I/O สูง และการผสานรวมการสื่อสารที่มีประสิทธิภาพ โมดูล CPU นี้ได้รับการปรับให้เหมาะกับอุตสาหกรรมกระบวนการผลิตและสถาปัตยกรรมระบบอัตโนมัติขนาดใหญ่ที่ประสิทธิภาพแบบกำหนดแน่นอนและความน่าเชื่อถือของระบบเป็นสิ่งสำคัญ

ออกแบบด้วยแกนประมวลผลความถี่ 66 MHz และหน่วยความจำภายในมากกว่า 1 MB รองรับการจัดตารางงานหลายระดับและการกำหนดค่า I/O แบบกระจายอย่างครอบคลุม โมดูลนี้ผสานการทำงานเข้ากับแร็ก Quantum ได้อย่างราบรื่น และรองรับระบบนิเวศที่กว้างขวางของโปรโตคอลการสื่อสารทางอุตสาหกรรม

คุณสมบัติหลักและประสิทธิภาพ

โมดูลนี้ 140CPU43412U มอบการควบคุมแบบเรียลไทม์ที่เสถียร พร้อมการประมวลผลคำสั่งบูลีนและเลขทศนิยมอย่างมีประสิทธิภาพ สถาปัตยกรรมรองรับงานหลายงานที่ทำงานพร้อมกัน จึงจัดการกระบวนการอัตโนมัติที่ต้องการการตอบสนองตามเวลาได้อย่างแม่นยำ

• ความเร็วโปรเซสเซอร์: 66 MHz
• หน่วยความจำภายใน: RAM 1056 KB
• อัตราการประมวลผลคำสั่ง: สูงสุด 1.86 Kinst/ms (ตรรกะบูลีน)
• การประมวลผลเลขทศนิยม: เร็วสุด 0.1 µs ต่อคำสั่ง
• การประมวลผลบูลีน: สูงสุด 0.12 µs ต่อคำสั่ง

การจัดการงานประกอบด้วย:

• งานไซคลิกหลักหรืองานแบบคาบ 1 งาน
• งานแบบคาบความเร็วสูง 1 งาน
• รูทีนอินเทอร์รัพท์ที่ทริกเกอร์ด้วยตัวจับเวลา 16 รายการ
• ตัวจัดการอินเทอร์รัพท์ I/O 64 รายการ
• กระบวนการอินเทอร์รัพท์เพิ่มเติม 64 รายการ

ความจุ I/O และสถาปัตยกรรมระบบ

โปรเซสเซอร์นี้รองรับโทโพโลยี I/O ที่ปรับขนาดได้สูง เหมาะสำหรับระบบอัตโนมัติแบบกระจายและแบบรีโมต

• แร็กแบบโลคัล: สูงสุด 2 แร็ก
• สถานี I/O แบบกระจาย: สูงสุด 63 สถานีผ่าน Modbus Plus
• โหนด I/O แบบรีโมต: สูงสุด 31 โหนดผ่าน S908

ความจุ I/O แบบดิจิทัล:

• แบบรีโมต: อินพุต 31,744 จุด และเอาต์พุต 31,744 จุด
• แบบกระจาย (ต่อเครือข่าย): อินพุตและเอาต์พุตรวมกันสูงสุด 8,000 จุด
• แบบโลคัล: จำกัดด้วยจำนวนสล็อตของแร็ก (สูงสุด 26 สล็อต)

ความจุ I/O แบบแอนะล็อก:

• แบบรีโมต: อินพุตและเอาต์พุตรวมกันสูงสุด 1,984 จุด
• แบบกระจาย (ต่อเครือข่าย): อินพุตและเอาต์พุตรวมกันสูงสุด 500 จุด
• เฉพาะที่: ขยายได้ภายในข้อจำกัดของแร็ก

อินเทอร์เฟซการสื่อสาร

โมดูลนี้มีพอร์ตสื่อสารในตัวและรองรับโมดูลเครือข่ายเสริมหลายรูปแบบเพื่อการผสานรวมระบบที่ยืดหยุ่น

อินเทอร์เฟซในตัว:

• พอร์ต Modbus Plus 1 พอร์ต
• พอร์ต Modbus แบบอนุกรม 2 พอร์ต (เลือก RS-232/RS-485 และ ASCII/RTU ได้)

โมดูลสื่อสารเสริมที่รองรับ:

• Ethernet TCP/IP
• Modbus Plus
• Modbus แบบอนุกรม
• Profibus DP
• Sy/Max

จำนวนการเชื่อมต่อพร้อมกันสูงสุด:

• Ethernet TCP/IP: 6 (เฉพาะที่)
• Modbus Plus: 6 (เฉพาะที่)
• Profibus DP: 6 (เฉพาะที่)
• Modbus แบบอนุกรม: 2
• AS-Interface: สูงสุด 2 ตัวแบบกระจาย

คุณลักษณะทางไฟฟ้า

• การใช้กระแสไฟจากแบ็กเพลน: 1800 mA
• ประเภทการเชื่อมต่อ: ขั้วต่อ SUB-D 9 พินสำหรับพอร์ตสื่อสาร

การวินิจฉัยและไฟแสดงสถานะ

โปรเซสเซอร์มีไฟ LED วินิจฉัยที่ครอบคลุมเพื่อช่วยในการบำรุงรักษาและแก้ไขปัญหา

• RUN: การทำงานของ CPU กำลังทำงาน
• READY: การวินิจฉัยเมื่อเริ่มต้นระบบสำเร็จ
• ไฟแสดงกิจกรรม Modbus Plus
• ไฟแสดงกิจกรรมการสื่อสารแบบอนุกรม Modbus
• สถานะการป้องกันหน่วยความจำ
• สถานะแบตเตอรี่ (ต่ำหรือไม่มีแบตเตอรี่)
• ไฟแสดงความผิดปกติของการสื่อสาร

สภาพแวดล้อมและการรับรอง

โมดูลนี้ออกแบบมาสำหรับสภาพแวดล้อมอุตสาหกรรมและเป็นไปตามมาตรฐานการรับรองที่สำคัญ

• อุณหภูมิขณะทำงาน: 0°C ถึง 60°C
• อุณหภูมิในการจัดเก็บ: –40°C ถึง 85°C
• การรับรอง: มาตรฐานพื้นที่อันตราย (HazLoc)

การใช้งาน

โมดูลนี้ 140CPU43412U เหมาะอย่างยิ่งสำหรับ:

• ระบบควบคุมกระบวนการในโรงงานน้ำมัน ก๊าซ และเคมีภัณฑ์
• ระบบอัตโนมัติสำหรับการผลิตขนาดใหญ่
• ระบบควบคุมแบบกระจาย (DCS)
• ระบบอัตโนมัติสำหรับโครงสร้างพื้นฐานและสาธารณูปโภค
• สายการผลิตที่มีความน่าเชื่อถือสูง

คำถามที่พบบ่อย

Q: CPU นี้รองรับ Ethernet มาให้พร้อมใช้งานหรือไม่ A: ไม่ การเชื่อมต่อ Ethernet ต้องใช้โมดูลสื่อสารเพิ่มเติม

Q: ใช้สภาพแวดล้อมการเขียนโปรแกรมใด A: ตั้งโปรแกรมโดยใช้ Unity Pro (ปัจจุบันคือ EcoStruxure Control Expert)

Q: รองรับงาน I/O ความเร็วสูงได้หรือไม่ A: ใช่ รองรับงานตามช่วงเวลาแบบรวดเร็วและรูทีนหลายรายการที่ขับเคลื่อนด้วยอินเทอร์รัปต์สำหรับแอปพลิเคชันที่ต้องการการตอบสนองด้านเวลา
