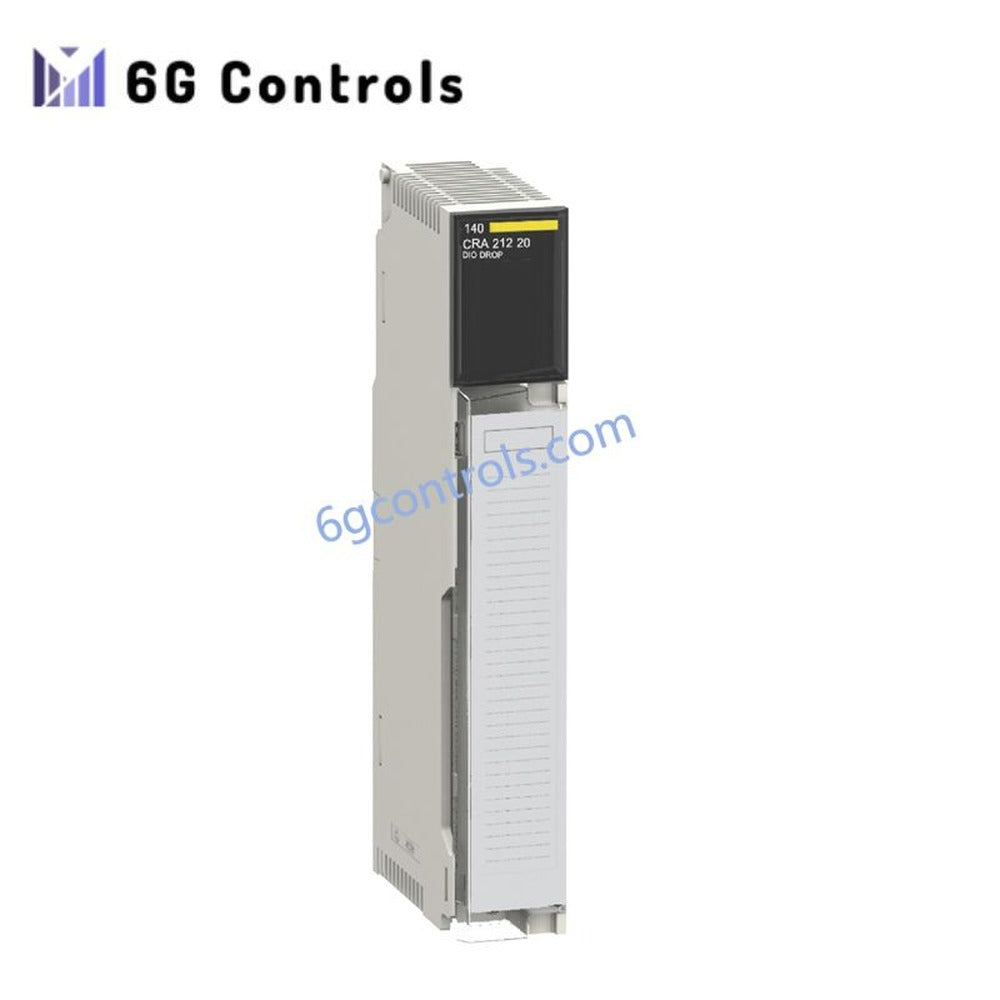

โมดูลอินเทอร์เฟซ DIO Drop Schneider Electric 140CRA21220

คำอธิบายผลิตภัณฑ์

ส่วนนี้ 140CRA21220 DIO Drop Interface เป็นส่วนหนึ่งของแพลตฟอร์มระบบอัตโนมัติ Modicon Quantum ออกแบบมาเพื่อเป็นอินเทอร์เฟซการสื่อสารและแหล่งจ่ายไฟที่เชื่อถือได้ระหว่างแบ็กเพลนของ Quantum กับจุดเชื่อมต่อ I/O ระยะไกล ปรับให้เหมาะสำหรับระบบที่ต้องการความซ้ำซ้อนในระดับการสื่อสารและสถาปัตยกรรมอินพุตไฟ 24 VDC ที่มีเสถียรภาพ

โมดูลนี้รองรับพอร์ตสำรองแบบซ้ำซ้อนสองพอร์ต ช่วยเพิ่มความพร้อมใช้งานของการสื่อสารและทำให้สามารถออกแบบระบบที่ทนทานต่อข้อขัดข้องสำหรับสภาพแวดล้อมการควบคุมที่มีความสำคัญได้ โดยรวมฟังก์ชันวินิจฉัยและการแปลงกำลังไฟที่มีการป้องกัน เพื่อรักษาเสถียรภาพในการทำงานของแอปพลิเคชันที่ต้องทำงานต่อเนื่อง

ข้อมูลจำเพาะทางเทคนิคที่สำคัญ

• ซีรีส์ผลิตภัณฑ์: Modicon Quantum
• ประเภทอุปกรณ์: โมดูลอินเทอร์เฟซจุดเชื่อมต่อ DIO
• รุ่น / หมายเลขชิ้นส่วน: 140CRA21220
• แรงดันอินพุต: 24 VDC
• ช่วงแรงดันไฟฟ้าในการทำงาน: 20 – 30 VDC
• กระแสอินพุตสูงสุด: 1.6 A @ 24 VDC
• กระแสกระชากขณะเปิดเครื่อง: 30 A @ 24 VDC
• เวลาสำรอง: 1 ms
• แรงดันเอาต์พุต: แหล่งจ่ายไฟแบ็กเพลน 5.1 VDC แบบควบคุมแรงดัน
• กระแสเอาต์พุต: 3 A nominal
• การสูญเสียกำลังไฟ: 11 W
• ความจุ I/O: อินพุต 30 เวิร์ด / เอาต์พุต 32 เวิร์ด
• พอร์ตสื่อสาร: พอร์ตอินเทอร์เฟซจุดเชื่อมต่อแบบสำรอง 2 พอร์ต
• ความเข้ากันได้กับแบ็กเพลน: แร็ก Quantum แบบ 2, 3, 4, 6, 10, 16 สล็อต
• การเชื่อมต่อเทอร์มินัล: เทอร์มินัลบล็อก 7 ตำแหน่ง
• คุณสมบัติการป้องกัน: การป้องกันไฟฟ้าลัดวงจร การป้องกันแรงดันไฟฟ้าเกิน
• การวินิจฉัย: การตรวจสอบผลรวมของ RAM การตรวจสอบแอดเดรสของ RAM และการวินิจฉัยขณะทำงานและขณะเริ่มต้นระบบ
• อุณหภูมิในการทำงาน: 0 ถึง 60 °C
• อุณหภูมิในการจัดเก็บ: -40 ถึง 85 °C
• ความชื้น: 95% ไม่ควบแน่น
• พิกัดระดับความสูง: สูงสุด 5000 ม.
• การรับรอง: UL, CSA Class I Division 2, DNV, GOST, C-Tick
• มาตรฐาน: UL 508

ภาพรวมการทำงาน

• ทำหน้าที่เป็นอินเทอร์เฟซระหว่างแบ็กเพลนของแร็ก Quantum กับจุดเชื่อมต่อ I/O แบบกระจาย
• รองรับพอร์ตสื่อสารสำรองแบบซ้ำซ้อนสองพอร์ตเพื่อเพิ่มความพร้อมใช้งานของระบบ
• แปลงอินพุต 24 VDC เป็นแหล่งจ่ายไฟแบ็กเพลน 5.1 VDC แบบควบคุมแรงดัน
• มีฟังก์ชันวินิจฉัยในตัวสำหรับตรวจสอบระบบและตรวจจับข้อขัดข้อง
• ออกแบบมาสำหรับการทำงานในอุตสาหกรรมอย่างต่อเนื่องในสภาพแวดล้อมที่รุนแรง

การใช้งาน

• ระบบอัตโนมัติในกระบวนการผลิตที่ต้องการความพร้อมใช้งานสูง
• สถาปัตยกรรมระบบควบคุมแบบกระจาย (DCS)
• ระบบควบคุมโครงสร้างพื้นฐานสำคัญ
• เครือข่ายระบบอัตโนมัติด้านพลังงานและสาธารณูปโภค
• การขยาย Remote I/O สำหรับแพลตฟอร์ม Modicon Quantum

หมายเหตุด้านความเข้ากันได้

ส่วนนี้ 140CRA21220 ออกแบบมาเฉพาะสำหรับแพลตฟอร์ม Modicon Quantum ไม่รองรับระบบ Modicon Premium หรือ M340 เนื่องจากความแตกต่างด้านการสื่อสารผ่านแบ็กเพลนและสถาปัตยกรรมแหล่งจ่ายไฟ

คำถามที่พบบ่อย

Q1: ความแตกต่างหลักระหว่างรุ่นนี้กับรุ่นพอร์ตเดี่ยวคืออะไร? รุ่นนี้มีพอร์ตสำรองแบบซ้ำซ้อนสองพอร์ต ช่วยเพิ่มความน่าเชื่อถือในการสื่อสารและความทนทานต่อข้อขัดข้อง

Q2: ต้องใช้แหล่งจ่ายไฟประเภทใด? ทำงานด้วยแหล่งจ่ายไฟ 24 VDC โดยมีช่วงที่อนุญาตคือ 20–30 VDC

Q3: โมดูลนี้เหมาะสำหรับสภาพแวดล้อมที่มีความสำคัญต่อความปลอดภัยหรือไม่? ใช่ รองรับการทำงานซ้ำซ้อน ฟังก์ชันวินิจฉัย และการรับรองสำหรับการใช้งานด้านความปลอดภัยในอุตสาหกรรม
