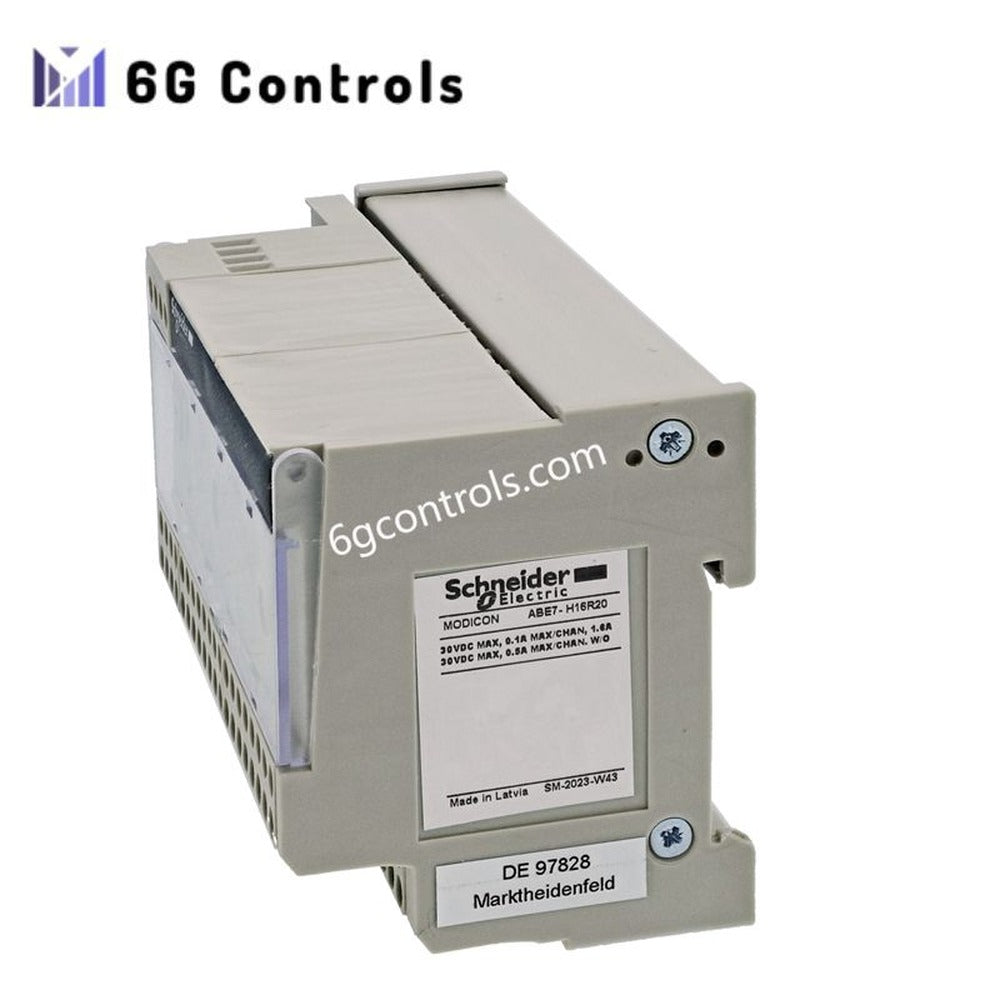

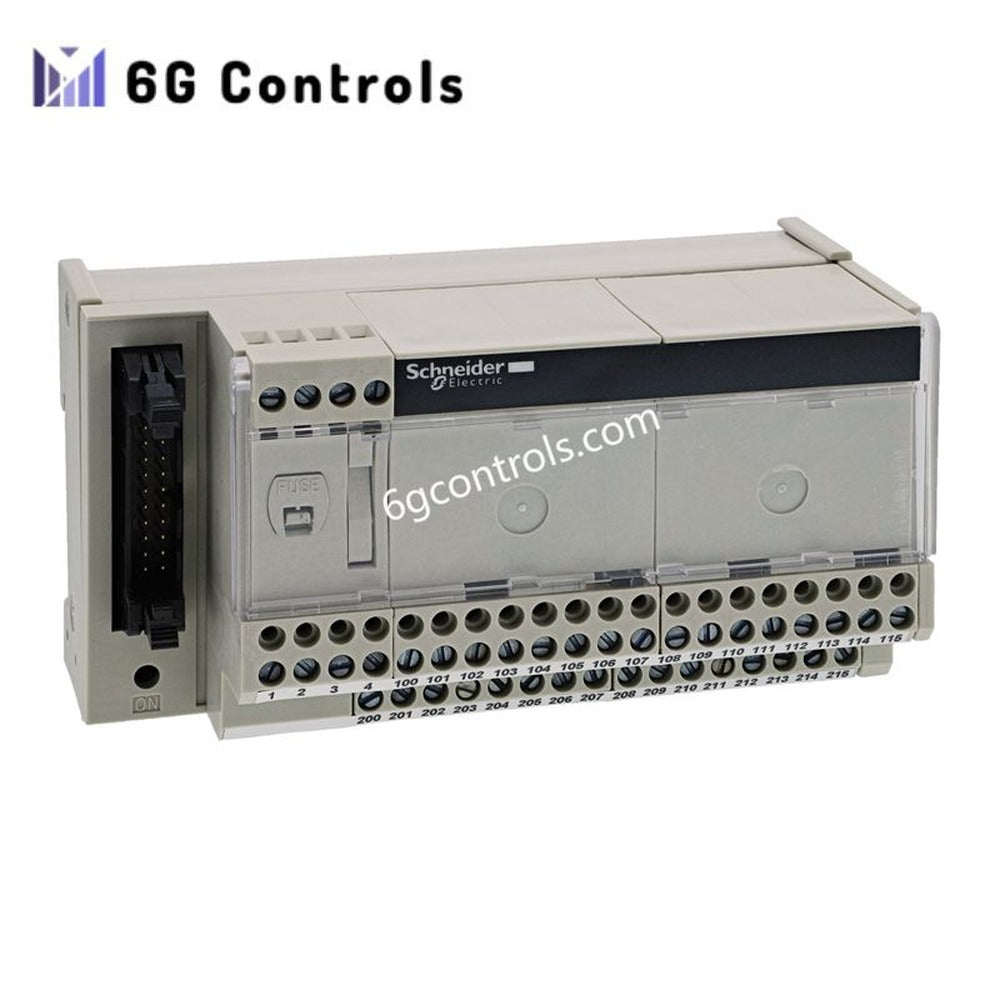

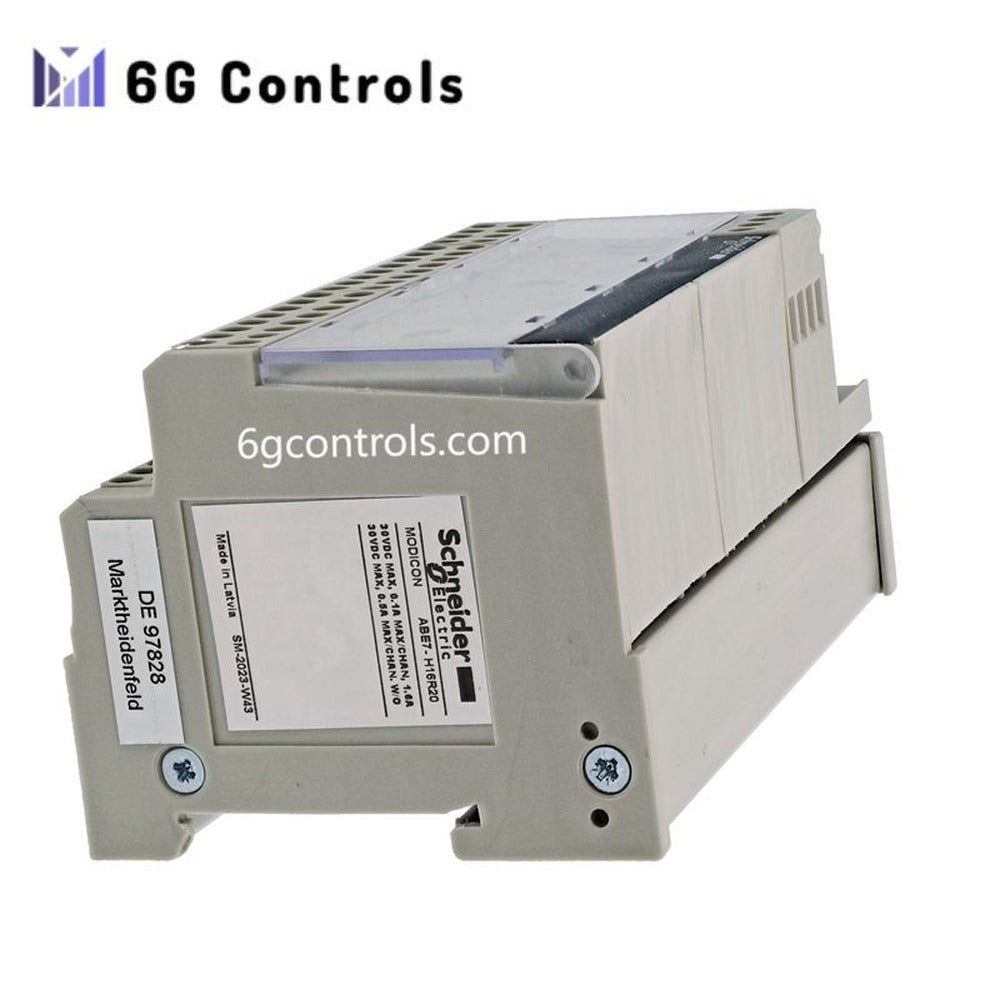

ฐาน I/O Schneider Electric ABE7H16R20

Schneider Electric ABE7H16R20 ซึ่งมีชื่อในแค็ตตาล็อกอีกชื่อว่า ฐาน I/O ดิจิทัลแบบพาสซีฟ ABE7H16R20 ทำหน้าที่เป็นอินเทอร์เฟซฮาร์ดแวร์เฉพาะสำหรับการแยกสัญญาณและการปรับการเชื่อมต่อเทอร์มินัลที่ใช้ HE10 ภายในสถาปัตยกรรม I/O Schneider Electric Modicon โดยทำหน้าที่เดินสายไฟฟ้าโดยตรงสำหรับสัญญาณ I/O ดิจิทัล 16 ช่องระหว่างขั้วต่ออินเทอร์เฟซ PLC กับเทอร์มินัลสกรูภาคสนาม โดยไม่มีการประมวลผลหรือปรับสภาพสัญญาณภายใน

รายละเอียดคำต่อท้ายและเมทริกซ์รุ่น

ไม่มีการแบ่งคำต่อท้ายตามฟังก์ชันสำหรับ ABE7H16R20 รุ่นนี้เป็นการกำหนดค่าตายตัวภายในตระกูลฐาน I/O แบบพาสซีฟ Modicon ABE7

ข้อมูลจำเพาะฮาร์ดแวร์

อินเทอร์เฟซแบ็กเพลนและสถาปัตยกรรมการขยายความหนาแน่น I/O

ภายในโทโพโลยี I/O แบบกระจายของ Schneider Electric Modicon รุ่น ABE7H16R20 ใช้ชั้นเชื่อมต่อ HE10 แบบพาสซีฟเพื่อขยายการ์ดเอาต์พุต PLC ไปยังการเดินสายระดับภาคสนาม โดยไม่เปลี่ยนแปลงการทำงานของตรรกะบนแบ็กเพลน การกำหนดเส้นทางสัญญาณเป็นการเชื่อมต่อทางไฟฟ้าโดยล้วน ไม่มีการแปลงโปรโตคอลหรือการพึ่งพาเฟิร์มแวร์

การขยายความหนาแน่น I/O ทำได้ด้วยการแมปแบบคงที่ 16 ช่องตามการกำหนดพิน HE10 จุดร่วมของช่องรองรับการกระจาย 0 V หรือ 24 V ที่เลือกได้ จึงสามารถกำหนดขั้วไฟฟ้าได้อย่างยืดหยุ่นในรูปแบบการเดินสายแบบผสม การไม่มีอุปกรณ์อิเล็กทรอนิกส์แบบแอ็กทีฟช่วยขจัดความหน่วงในการสื่อสารบนแบ็กเพลน ทำให้การส่งผ่านสัญญาณมีความแน่นอน โดยจำกัดอยู่เพียงรอบสแกนของคอนโทรลเลอร์ต้นทาง

โมดูลนี้เข้ากันได้ทางกลกับสภาพแวดล้อมส่วนขยาย Modicon TM3, X80, Quantum และ Premium โดยทำหน้าที่เป็นชั้นรวมการเดินสายระหว่างขั้วต่อฝั่งคอนโทรลเลอร์กับบล็อกเทอร์มิเนชันภาคสนาม

คำถามที่พบบ่อย (FAQ)

ถาม: ABE7H16R20 เพิ่มภาระการสื่อสารบนแบ็กเพลนหรือไม่? ตอบ: ไม่ อุปกรณ์นี้เป็นแบบพาสซีฟทั้งหมด และไม่มีส่วนร่วมในการสื่อสารบนแบ็กเพลนหรือการสแกน I/O แบบระบุแอดเดรส

ถาม: สามารถถอดเปลี่ยนเอาต์พุตของช่องขณะมีโหลดได้หรือไม่? ตอบ: ไม่มีฟังก์ชันถอดเปลี่ยนขณะมีโหลด ต้องตัดพลังงานการเดินสายและอินเทอร์เฟซ HE10 ก่อนถอดทางกล เพื่อหลีกเลี่ยงการเกิดอาร์กที่เทอร์มินัลหรือสัญญาณผิดเพี้ยน

ถาม: องค์ประกอบป้องกันภายในทำหน้าที่อะไร? ตอบ: ฐาน I/O มีฟิวส์แบบขาดเร็วขนาด 2 A ที่ติดตั้งทางต้นน้ำเพื่อป้องกันเส้นทางแหล่งจ่ายไฟฝั่ง PLC ส่วนการป้องกันรายช่องจะขึ้นอยู่กับการออกแบบวงจรภายนอก

แนวทางการติดตั้งภาคสนาม

ติดตั้งบนราง DIN แบบสมมาตรขนาด 35 mm ด้วยคลิปยึด และสามารถเสริมด้วยสกรูบนแผงแข็งได้ตามต้องการ ต้องเสียบขั้วต่อ HE10 ให้สุดและจัดแนวพินให้ถูกต้องก่อนจ่ายพลังงาน

ตัวนำภาคสนามต้องอยู่ภายในช่วงที่เทอร์มินัลสกรูกำหนด และขันให้แน่นด้วยแรงบิด 0.6 N·m โดยใช้เครื่องมือปากแบนขนาด 3.5 mm ต้องแยกการเดินสายที่มีขั้วต่างกัน (จุดร่วม 0 V / 24 V) ตามกลุ่มช่อง เพื่อป้องกันเส้นทางการนำกระแสข้าม

หากใช้การต่อชิลด์ ต้องต่อกราวด์ที่จุดอ้างอิงเพียงจุดเดียว หลีกเลี่ยงการเดินตัวนำกระแสสูงขนานกับชุดสายริบบอน HE10 เพื่อรักษาความสมบูรณ์ของสัญญาณระหว่างโมดูล I/O ที่อยู่ติดกัน
