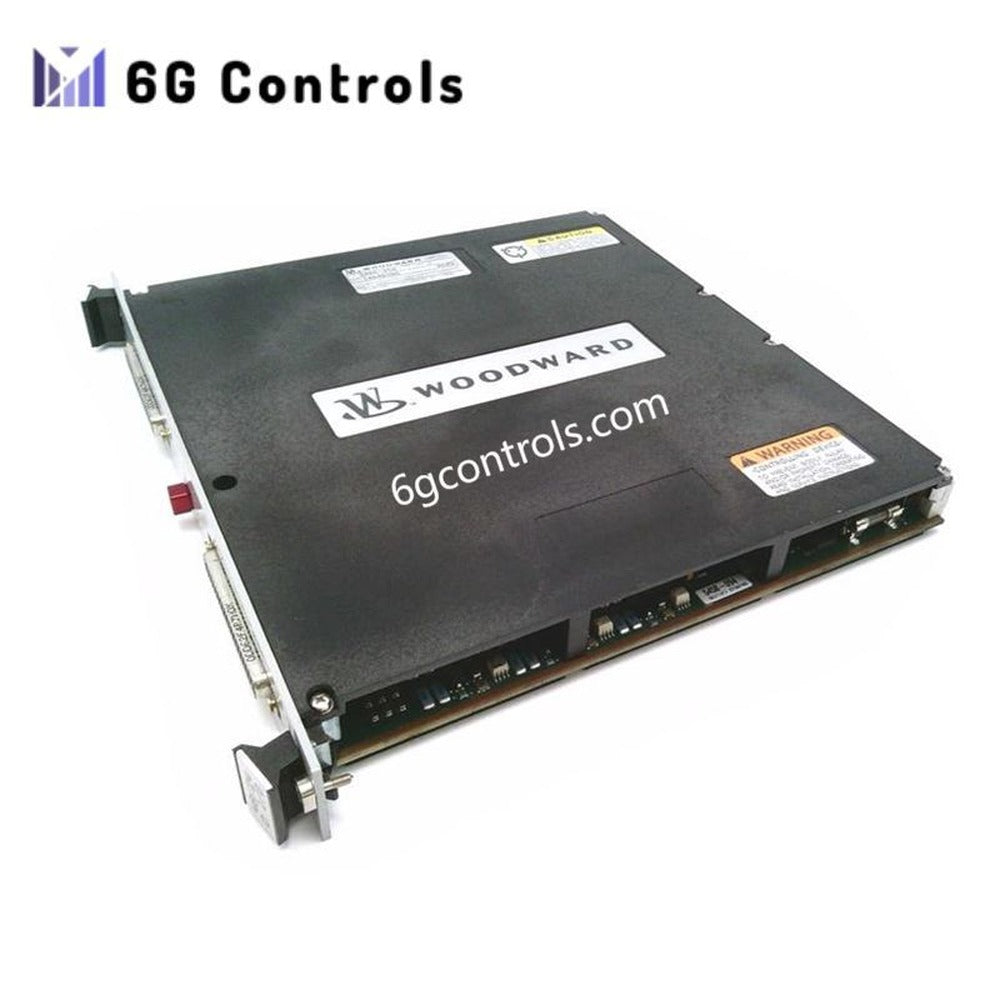

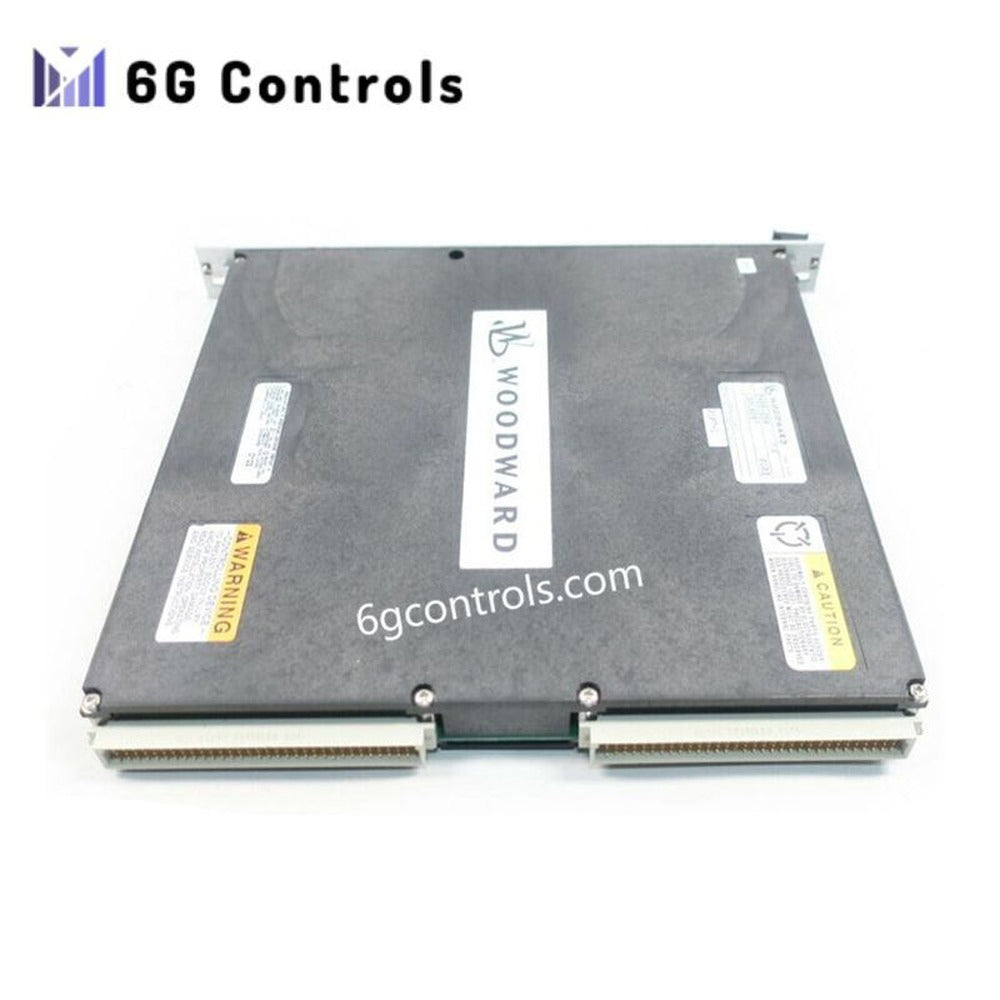

Woodward 5466-258M โมดูล I/O แบบดิสครีตสำหรับระบบ MicroNet

ภาพรวมผลิตภัณฑ์

โมดูลอินพุต/เอาต์พุตดิจิทัล 5466-258M จาก Woodward ได้รับการออกแบบทางวิศวกรรมเพื่อขยายขีดความสามารถในการจัดการสัญญาณดิจิทัลภายในแพลตฟอร์มควบคุม MicroNet™ โมดูลนี้ออกแบบมาสำหรับสภาพแวดล้อมอุตสาหกรรมที่ทำงานต่อเนื่อง ให้การตรวจสอบอินพุตดิจิทัลและการสั่งงานเอาต์พุตที่เชื่อถือได้สำหรับระบบควบคุมกังหัน ระบบควบคุมความเร็ว และกระบวนการผลิต

โมดูลรองรับสถาปัตยกรรม MicroNet ทั้งแบบซิมเพล็กซ์และแบบสำรองซ้ำ และเหมาะสำหรับการติดตั้งที่ให้ความสำคัญกับเวลาพร้อมใช้งานของระบบ ความแข็งแกร่งทางไฟฟ้า และความสะดวกในการบำรุงรักษา ด้วยการรองรับการถอดเปลี่ยนขณะระบบทำงานภายใต้เครือข่ายที่ใช้งานอยู่ 5466-258M จึงช่วยให้บำรุงรักษาหรือเปลี่ยนโมดูลได้โดยไม่ต้องบังคับปิดระบบ ตราบใดที่ยังคงความสมบูรณ์ของเครือข่ายไว้

คุณลักษณะการทำงานหลัก

5466-258M ให้ความจุอินพุต/เอาต์พุตดิจิทัลแบบแยกจำนวนมากในฮาร์ดแวร์ขนาดกะทัดรัด ได้รับการปรับให้เหมาะกับลอจิกควบคุมแบบกำหนดแน่นอนและการประมวลผลสัญญาณแบบเรียลไทม์ จึงมั่นใจได้ถึงการตอบสนองที่คาดการณ์ได้ในการใช้งานควบคุมที่มีความต้องการสูง

การออกแบบมุ่งเน้นอายุการใช้งานที่ยาวนาน การทำงานที่เสถียรในช่วงแรงดันไฟฟ้าระดับอุตสาหกรรม และการผสานรวมกับโหนด MicroNet ที่มีอยู่ได้อย่างราบรื่น ความยืดหยุ่นในการกำหนดแอดเดรสและการตั้งค่าช่วยให้ติดตั้งโมดูลนี้ในโทโพโลยีระบบได้หลากหลายโดยไม่ต้องดัดแปลงฮาร์ดแวร์

ข้อมูลจำเพาะทางเทคนิค

ข้อมูลทั่วไป

• ผู้ผลิต: Woodward
• รุ่น: 5466-258M
• ประเภทผลิตภัณฑ์: โมดูลอินพุต/เอาต์พุตดิจิทัลแบบแยก
• ความเข้ากันได้กับแพลตฟอร์มควบคุม: ระบบ Woodward MicroNet™
• การรองรับสถาปัตยกรรมระบบ: การกำหนดค่าแบบซิมเพล็กซ์และแบบสำรองซ้ำ

กำลังไฟฟ้าและระบบไฟฟ้า

• แรงดันไฟเลี้ยงภายนอก: 18–32 VDC
• ช่วงอินพุตกำลังไฟฟ้า: 18–32 VDC
• การใช้พลังงานโดยทั่วไป: 6.5 W ที่ 24 VDC
• การออกแบบทางไฟฟ้า: การแยกวงจรระดับอุตสาหกรรมและภูมิคุ้มกันต่อสัญญาณรบกวน

ความจุอินพุต/เอาต์พุตดิจิทัลแบบแยก

• อินพุตดิจิทัล: 48 ช่อง
• เอาต์พุตดิจิทัล: 24 ช่อง
• ประเภทอินพุต/เอาต์พุต: แบบแยก (หน้าสัมผัสแห้งหรือระดับลอจิก ขึ้นอยู่กับระบบ)
• ลักษณะการทำงานของอินพุต/เอาต์พุต: การตอบสนองแบบกำหนดแน่นอน เหมาะสำหรับลอจิกควบคุมกังหันและระบบควบคุมความเร็ว

ข้อมูลทางกล

• รูปแบบ: โหนดอินพุต/เอาต์พุต MicroNet แบบโมดูล
• ​ขนาด: 265 × 120 × 45 mm
• น้ำหนัก: 1.90 lb
• การติดตั้ง: ติดตั้งบนแร็กภายในตู้ระบบ MicroNet

ความน่าเชื่อถือและการบำรุงรักษา

5466-258M สร้างขึ้นสำหรับสภาพแวดล้อมที่ต้องการความพร้อมใช้งานสูง ซึ่งไม่สามารถยอมรับการหยุดทำงานที่ไม่ได้วางแผนไว้ได้ ความสามารถในการถอดเปลี่ยนขณะระบบทำงานช่วยให้เปลี่ยนโมดูลที่ขัดข้องได้โดยไม่ต้องปิดระบบควบคุม หากสายเคเบิลเครือข่ายยังคงเชื่อมต่ออย่างสมบูรณ์ คุณสมบัตินี้มีประโยชน์อย่างยิ่งในโรงผลิตไฟฟ้าและโรงงานกระบวนการผลิตแบบต่อเนื่อง

พื้นที่การใช้งานทั่วไป

โมดูลนี้มักใช้งานในระบบควบคุมที่ต้องการการจัดการสัญญาณดิจิทัลแบบแยกที่เชื่อถือได้ รวมถึงแผงควบคุมกังหัน ระบบควบคุมความเร็ว และอินเทอร์เฟซสำหรับอุปกรณ์เสริม อุตสาหกรรมที่ใช้งานโดยทั่วไป ได้แก่ การผลิตไฟฟ้า การแปรรูปน้ำมันและก๊าซ โรงงานเคมี และโรงงานอื่น ๆ ที่ใช้พลังงานสูงและใช้สถาปัตยกรรม MicroNet

คำถามที่พบบ่อย

สามารถใช้ 5466-258M ในระบบ MicroNet แบบสำรองซ้ำได้หรือไม่

ได้ โมดูลนี้ออกแบบมาให้ทำงานได้ทั้งในการกำหนดค่า MicroNet แบบซิมเพล็กซ์และแบบสำรองซ้ำเต็มรูปแบบ

โมดูลรองรับการเปลี่ยนขณะระบบทำงานหรือไม่

ได้ 5466-258M รองรับการถอดเปลี่ยนขณะระบบทำงาน เมื่อการเชื่อมต่อเครือข่ายยังคงสมบูรณ์และเงื่อนไขของระบบเอื้ออำนวย

คุณลักษณะอินพุต/เอาต์พุตเหมือนกับรุ่นอื่น ๆ ในซีรีส์ 5466-258 หรือไม่

5466-258M มีความเกี่ยวข้องอย่างใกล้ชิดกับโมดูลรุ่นอื่น ๆ ในซีรีส์ 5466-258 แม้จำนวนอินพุต/เอาต์พุตจะสอดคล้องกัน แต่ควรตรวจสอบเฟิร์มแวร์และการกำหนดค่าระบบเพื่อยืนยันความเข้ากันได้ทุกครั้ง
