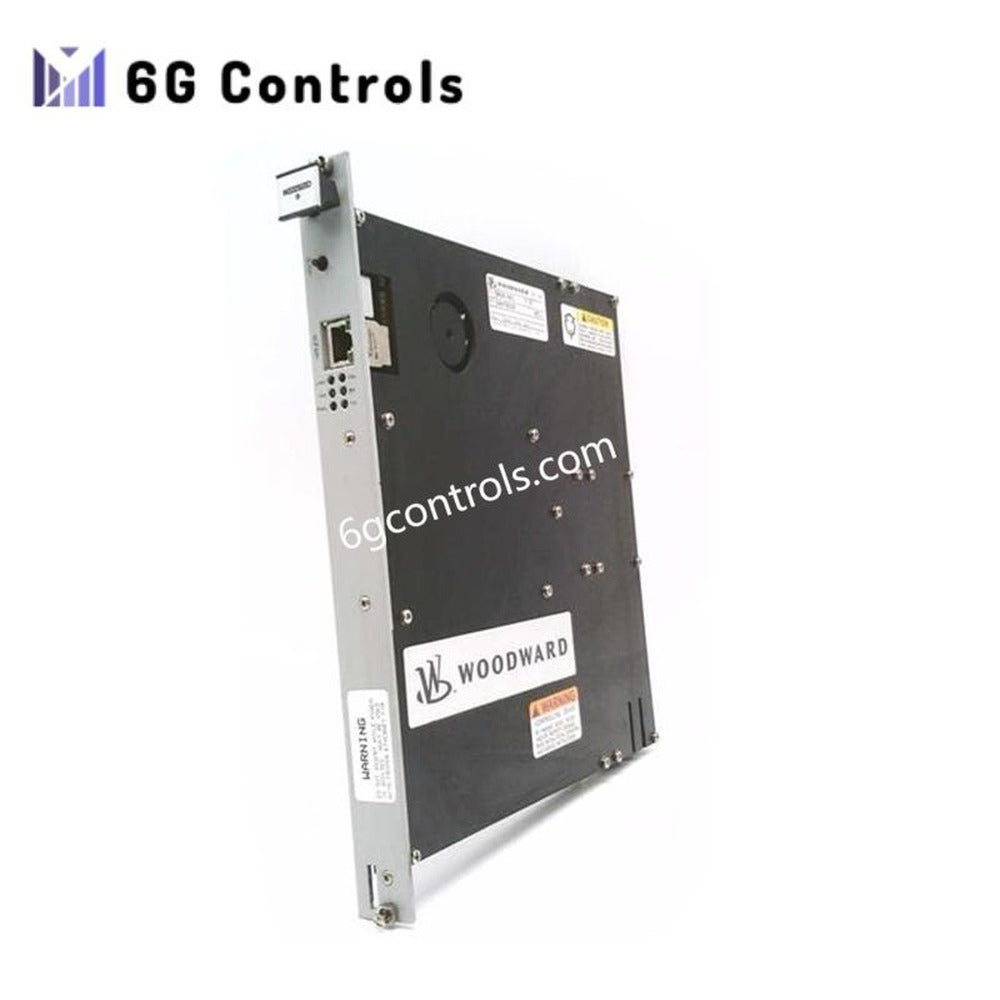

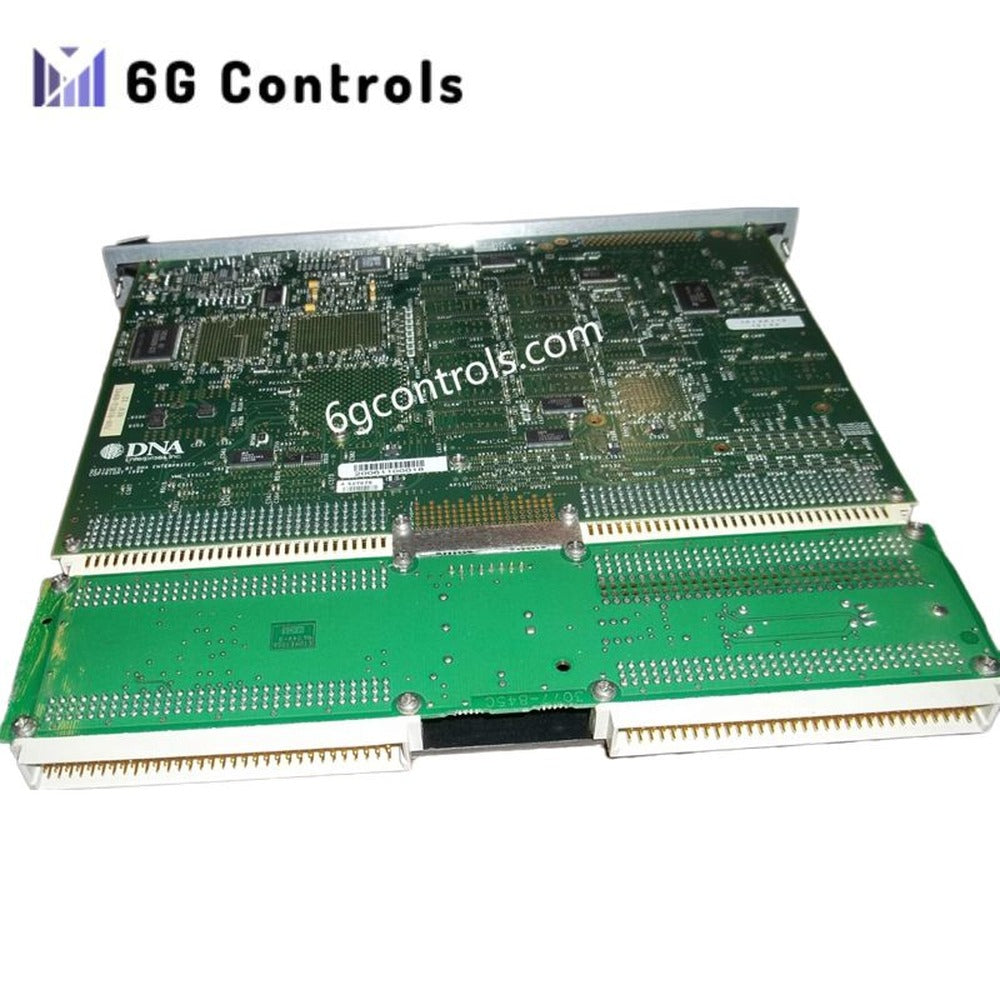

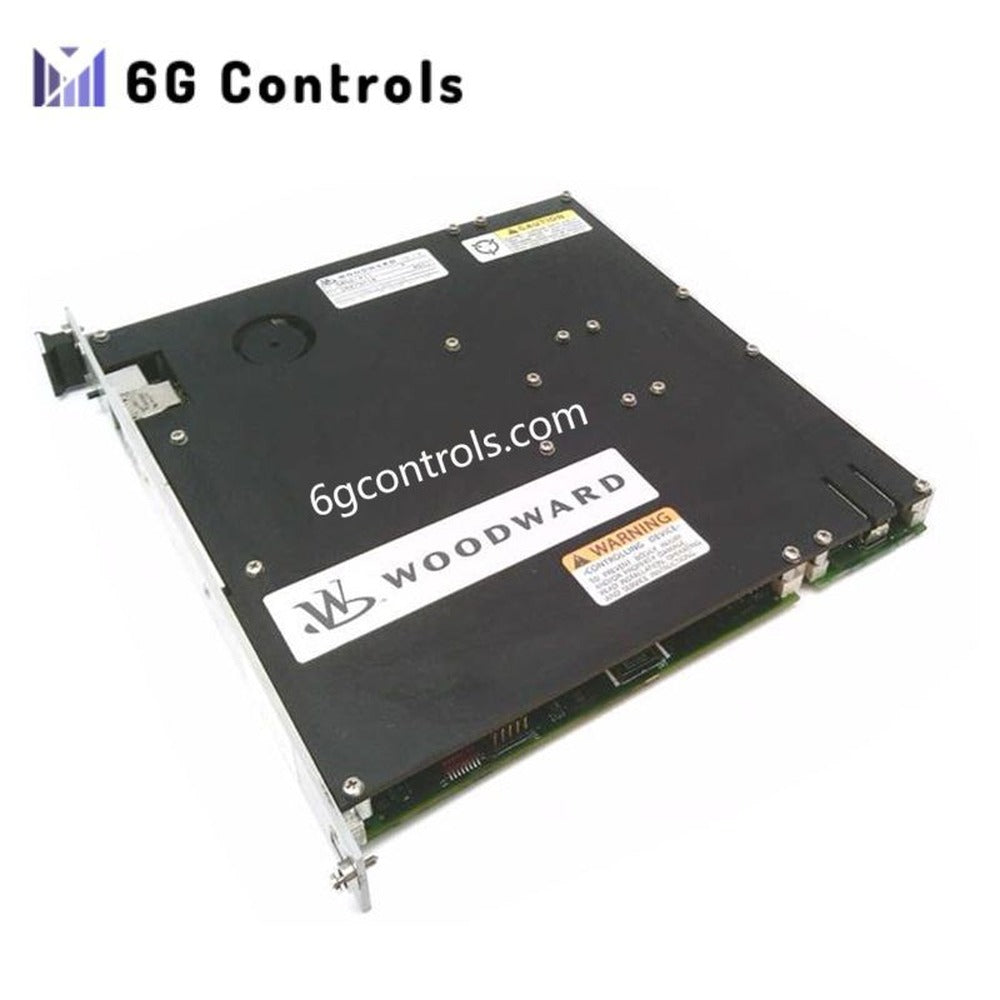

Woodward 5466-411 โมดูลสื่อสารอีเทอร์เน็ต MicroNet
มีสินค้า 17 ชิ้น ทดลองใช้ฟรี
- Manufacturer: Woodward
- Product No.: 5466-411
- Country of origin: ผลิตในสหรัฐอเมริกา
- Product Type: โมดูลสื่อสารอีเทอร์เน็ต MicroNet
- Condition: ใหม่เอี่ยม
- Payment: T/T, เวสเทิร์น ยูเนียน
- Weight: 0.635 kg
- Dimensions: 265 × 120 × 45 mm
- Shipping port: เซี่ยเหมิน
- Warranty: 12 เดือน
ไม่สามารถโหลดข้อมูลความพร้อมในการรับสินค้าได้
แจ้งเตือนทางอีเมลเมื่อสินค้านี้พร้อมจำหน่าย
- คำอธิบาย
- Reviews
- การจัดส่งและการชำระเงิน
ภาพรวม
อุปกรณ์นี้ 5466-411 โมดูลอีเทอร์เน็ตเป็นอินเทอร์เฟซการสื่อสารเฉพาะทางที่ออกแบบมาสำหรับแพลตฟอร์มควบคุมดิจิทัล Woodward MicroNet™ ช่วยให้ถ่ายโอนข้อมูลอีเทอร์เน็ตความเร็วสูงแบบกำหนดเวลาได้แน่นอนระหว่างแชสซี CPU หลักกับแชสซีขยายเทอร์มินัลระยะไกล (RTN) แบบกระจาย รองรับสถาปัตยกรรมระบบควบคุมที่ขยายขนาดได้และทนต่อข้อขัดข้อง
โมดูลนี้ได้รับการออกแบบสำหรับการทำงานต่อเนื่องในสภาพแวดล้อมอุตสาหกรรมที่มีความต้องการสูง และมีบทบาทสำคัญในการรักษาความถูกต้องของข้อมูลแบบเรียลไทม์ในเครือข่ายควบคุมแบบกระจายที่ใช้โดยทั่วไปในระบบกังหันและการจัดการพลังงาน
ฟังก์ชันหลัก
อุปกรณ์นี้ 5466-411 โมดูลนี้ทำหน้าที่เป็นบริดจ์อีเทอร์เน็ตระดับแชสซี อำนวยความสะดวกในการสื่อสารภายในระบบแทนการเชื่อมต่อเครือข่ายโรงงานภายนอก โมดูลนี้ได้รับการปรับให้เหมาะสมสำหรับการแลกเปลี่ยนข้อมูลที่เชื่อถือได้ระหว่าง CPU กับแชสซีระยะไกล และไม่ได้ออกแบบมาให้ทำหน้าที่เป็นสวิตช์หรือเกตเวย์อีเทอร์เน็ตอเนกประสงค์
ความสามารถในการทำงานหลัก ได้แก่:
- การสื่อสารอีเทอร์เน็ตแบบกำหนดเวลาได้แน่นอนภายในระบบ MicroNet และ MicroNet Plus
- การซิงโครไนซ์ข้อมูลที่เสถียรระหว่าง CPU ของตัวควบคุมกับแร็กขยาย RTN
- การตรวจสอบสถานะผ่านไฟ LED บนบอร์ดสำหรับวิเคราะห์ลิงก์และกิจกรรมการรับส่งข้อมูล
- อินเทอร์เฟซอีเทอร์เน็ต RJ45 เดี่ยวที่ออกแบบมาสำหรับโทโพโลยีเครือข่ายควบคุมภายใน
คุณลักษณะทางไฟฟ้า
- แรงดันไฟเลี้ยงโมดูล: 5.0 VDC ±5% (จ่ายโดยแบ็กเพลนของแชสซี MicroNet)
- การใช้พลังงานได้รับการปรับให้เหมาะสมสำหรับการทำงานต่อเนื่อง
- การแยกทางไฟฟ้าดำเนินการที่ระดับระบบภายในแชสซี MicroNet
หมายเหตุ: รายการสินค้าของผู้จัดจำหน่ายบางรายระบุ 110 VAC หรือ 125 VDC ค่าเหล่านี้ใช้กับอินพุตไฟเลี้ยงของระบบควบคุมโดยรวม ไม่ใช่กับ 5466-411 ตัวโมดูลเอง
ข้อมูลจำเพาะทางกล
- รูปแบบตัวเครื่อง: โมดูลควบคุมสำหรับติดตั้งบนแผง
- อินเทอร์เฟซอีเทอร์เน็ต: พอร์ต RJ45 เดี่ยว
- ไฟแสดงสถานะ: LED ในตัวสำหรับแสดงสถานะการสื่อสาร
- ขนาด: 95 × 105 × 100 มม.
- น้ำหนัก: 1.40 ปอนด์
การปฏิบัติตามมาตรฐานและเอกสารประกอบ
อุปกรณ์นี้ 5466-411 ผลิตขึ้นตามมาตรฐานทางทะเลและอุตสาหกรรมระหว่างประเทศหลายฉบับ รวมถึงการรับรอง ABS, CSA, CE (EMC) และ LRS
แนวทางการติดตั้ง ข้อควรระวังในการจัดการ และการผสานรวมระบบระบุไว้ใน Woodward Application Note 51192 ซึ่งควรศึกษาให้เรียบร้อยก่อนนำไปใช้งาน
การใช้งานทั่วไป
โมดูลสื่อสารอีเทอร์เน็ตนี้มักติดตั้งใน:
- ระบบควบคุมกังหัน MicroNet และ MicroNet Plus
- สถาปัตยกรรมการควบคุมกังหันก๊าซและกังหันไอน้ำแบบกระจาย
- แพลตฟอร์มการผลิตไฟฟ้าและการจัดการพลังงาน
- ระบบควบคุมที่ต้องการการสื่อสารระหว่าง CPU กับแร็กระยะไกลแบบกำหนดเวลาได้แน่นอน
คำถามที่พบบ่อย
Q: 5466-411 ใช้สำหรับการเชื่อมต่อเครือข่ายอีเทอร์เน็ตภายนอกหรือไม่ A: ไม่ โมดูลนี้มีไว้สำหรับการสื่อสารภายในระบบ MicroNet ระหว่างแชสซี CPU หลักกับแชสซีขยาย RTN เท่านั้น
Q: โมดูลนี้จำเป็นต้องมีแหล่งจ่ายไฟแยกต่างหากหรือไม่ A: ไม่ โมดูลนี้รับไฟเลี้ยง 5 VDC ที่มีการควบคุมโดยตรงจากแบ็กเพลนของ MicroNet
Q: สามารถใช้งานภายนอกระบบ MicroNet ได้หรือไม่ A: ไม่ 5466-411 ได้รับการออกแบบมาโดยเฉพาะสำหรับแพลตฟอร์มควบคุม Woodward MicroNet และ MicroNet Plus
