คำอธิบายผลิตภัณฑ์

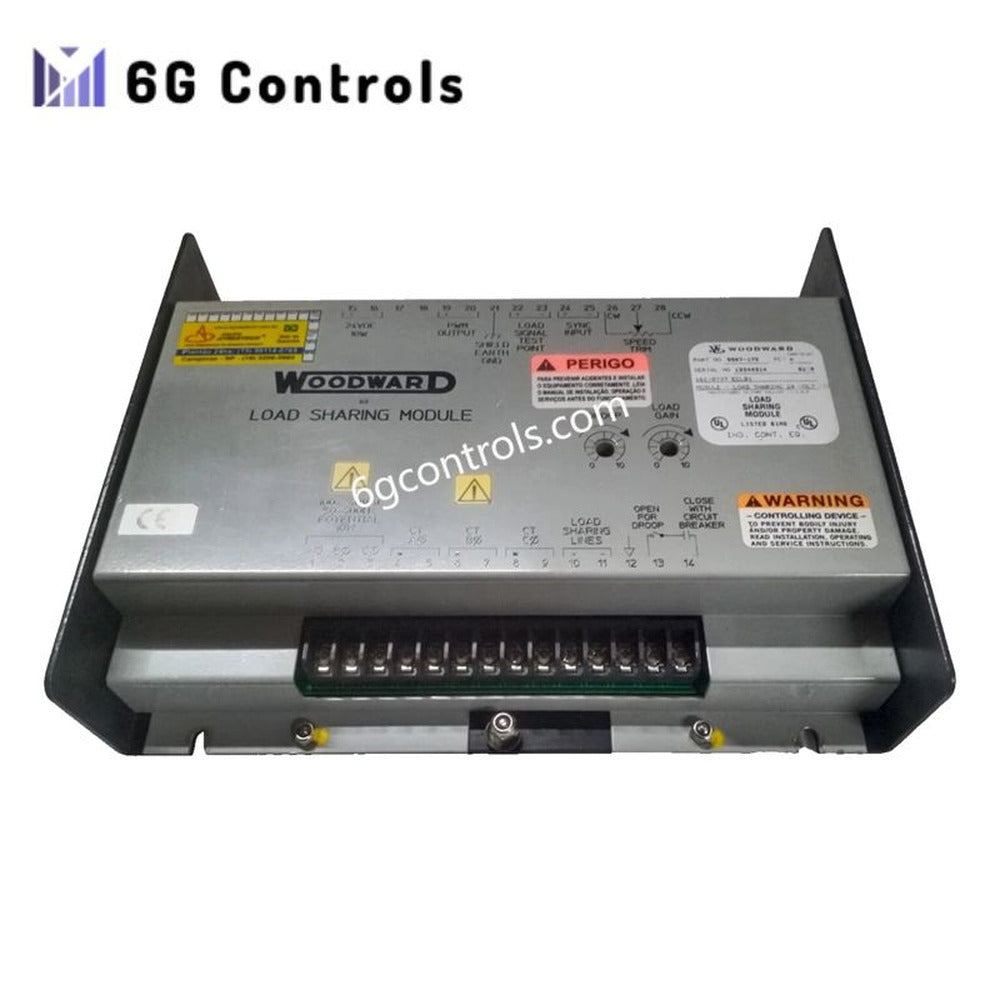

9907-962 (382A4097P0001) จาก Woodward เป็นคอนโทรลเลอร์ที่ใช้ไมโครโปรเซสเซอร์ในซีรีส์ 2301A ออกแบบมาเพื่อควบคุมความเร็วรอบและการแบ่งโหลดของเครื่องยนต์และกังหันที่ใช้ในระบบเครื่องกำเนิดไฟฟ้า อุปกรณ์นี้ช่วยให้สามารถควบคุมการทำงานได้อย่างแม่นยำสำหรับเครื่องยนต์ดีเซล กังหันก๊าซ และกังหันไอน้ำที่ทำงานทั้งในรูปแบบเครื่องกำเนิดไฟฟ้าเดี่ยวและแบบขนาน
ด้วยการรองรับโหมดควบคุมแบบไอโซโครนัสและแบบดรอป คอนโทรลเลอร์จึงช่วยควบคุมความถี่ได้อย่างแม่นยำ พร้อมรักษาการแบ่งโหลดที่สมดุลระหว่างชุดกำเนิดไฟฟ้าหลายชุด คอนโทรลเลอร์จะส่งสัญญาณขับแอคชูเอเตอร์เพื่อควบคุมตำแหน่งแร็กเชื้อเพลิงหรือการทำงานของวาล์วไอน้ำ ทำให้ตอบสนองได้อย่างเสถียรในช่วงที่โหลดเปลี่ยนแปลงชั่วขณะ
9907-962 (382A4097P0001) ได้รับการออกแบบสำหรับสภาพแวดล้อมอุตสาหกรรมที่มีความต้องการสูง ให้ประสิทธิภาพที่เชื่อถือได้ในช่วงอุณหภูมิและสภาวะการสั่นสะเทือนที่หลากหลาย ซึ่งพบได้ทั่วไปในโรงไฟฟ้า ระบบติดตั้งทางทะเล และระบบพลังงานอุตสาหกรรม
ข้อมูลจำเพาะทางเทคนิคที่สำคัญ
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| รุ่น | 9907-962 (382A4097P0001) |
| ผู้ผลิต | Woodward |
| ซีรีส์ผลิตภัณฑ์ | 2301A |
| แหล่งจ่ายไฟ | 24 VDC nominal |
| อินพุตควบคุม | สัญญาณแอนะล็อก 4–20 mA |
| โหมดควบคุม | ไอโซโครนัสหรือดรอป |
| ประเภทเอาต์พุต | สัญญาณขับแอคชูเอเตอร์สำหรับเชื้อเพลิงหรือวาล์วไอน้ำ |
| ความแม่นยำในการควบคุมความเร็ว | ±0.25% |
| การตอบสนองแบบไดนามิก | ตอบสนองรวดเร็วต่อการเปลี่ยนแปลงโหลดชั่วขณะ |
| อุณหภูมิในการทำงาน | –40 °C ถึง +85 °C |
| การป้องกันสภาพแวดล้อม | ตู้หุ้มแบบปิดผนึกสำหรับงานอุตสาหกรรม |
| อินเทอร์เฟซสำหรับการปรับตั้ง | โพเทนชิโอมิเตอร์ที่แผงด้านหน้า |
| การติดตั้ง | ติดตั้งบนแผงหรือตู้ควบคุม |
| น้ำหนัก | 1.5 kg |
ลักษณะการทำงาน
โหมดไอโซโครนัสช่วยให้เครื่องกำเนิดไฟฟ้ารักษาความเร็วเพลาให้คงที่โดยไม่ขึ้นกับการเปลี่ยนแปลงของโหลด จึงเหมาะสำหรับการทำงานของเครื่องกำเนิดไฟฟ้าแบบแยกเดี่ยวที่ต้องการการควบคุมความถี่ที่เสถียร
โหมดดรอปจะสร้างความสัมพันธ์แบบแปรผันตามสัดส่วนระหว่างโหลดกับความเร็ว ทำให้เครื่องกำเนิดไฟฟ้าหลายเครื่องทำงานขนานกันได้โดยไม่เกิดความขัดแย้งในการควบคุม วิธีนี้ช่วยให้การกระจายโหลดระหว่างชุดกำเนิดไฟฟ้ามีความสมดุล
คอนโทรลเลอร์สื่อสารกับแอคชูเอเตอร์ของ Woodward และอุปกรณ์แบ่งโหลดที่รองรับ ช่วยให้ควบคุมเครื่องกำเนิดไฟฟ้าร่วมกันได้ในระบบไฟฟ้าที่ซับซ้อน
การใช้งานทั่วไป
คอนโทรลเลอร์ 9907-962 (382A4097P0001) มักติดตั้งในระบบที่ต้องการการควบคุมความเร็วเครื่องกำเนิดไฟฟ้าที่เสถียรและการแบ่งโหลดที่เชื่อถือได้
การติดตั้งทั่วไป ได้แก่:
โรงผลิตไฟฟ้าที่ใช้ชุดเครื่องกำเนิดไฟฟ้าดีเซล ระบบเครื่องกำเนิดไฟฟ้าที่ขับเคลื่อนด้วยกังหันก๊าซหรือกังหันไอน้ำ เครื่องยนต์ขับเคลื่อนทางทะเลและระบบไฟฟ้าบนเรือ โรงงานผลิตไฟฟ้าร่วมและระบบผลิตพลังงานความร้อนและไฟฟ้าร่วม (CHP) อุตสาหกรรมกระบวนการที่ต้องการแหล่งจ่ายไฟฟ้าที่เสถียร
ข้อควรพิจารณาในการผสานระบบ
การกำหนดค่าระบบอย่างถูกต้องมีความสำคัญต่อประสิทธิภาพสูงสุด ควรใช้งานคอนโทรลเลอร์ร่วมกับแอคชูเอเตอร์ เซ็นเซอร์ความเร็ว และโมดูลแบ่งโหลดที่เข้ากันได้
แนะนำให้สอบเทียบและตรวจสอบพารามิเตอร์การควบคุมเป็นประจำ เพื่อรักษาความแม่นยำในการควบคุมและรับรองประสิทธิภาพที่สม่ำเสมอตลอดการใช้งานระยะยาว
คำถามที่พบบ่อย
คอนโทรลเลอร์นี้รองรับโหมดควบคุมใดบ้าง? อุปกรณ์รองรับทั้งโหมดควบคุมแบบไอโซโครนัสและแบบดรอป ทำให้สามารถใช้งานกับเครื่องกำเนิดไฟฟ้าแบบแยกเดี่ยวหรือระบบเครื่องกำเนิดไฟฟ้าหลายเครื่องที่ทำงานขนานกันได้
คอนโทรลเลอร์นี้ใช้ร่วมกับแอคชูเอเตอร์ที่ไม่ใช่ของ Woodward ได้หรือไม่? ในการติดตั้งส่วนใหญ่ อุปกรณ์นี้ใช้งานร่วมกับแอคชูเอเตอร์ของ Woodward ควรตรวจสอบความเข้ากันได้กับแอคชูเอเตอร์จากผู้ผลิตรายอื่นตามข้อกำหนดของอินเทอร์เฟซทางไฟฟ้าและสัญญาณควบคุม
คอนโทรลเลอร์นี้ควบคุมเครื่องกำเนิดไฟฟ้าประเภทใดได้บ้าง? สามารถควบคุมเครื่องยนต์ดีเซล กังหันก๊าซ และกังหันไอน้ำที่ใช้ในงานเครื่องกำเนิดไฟฟ้าได้
