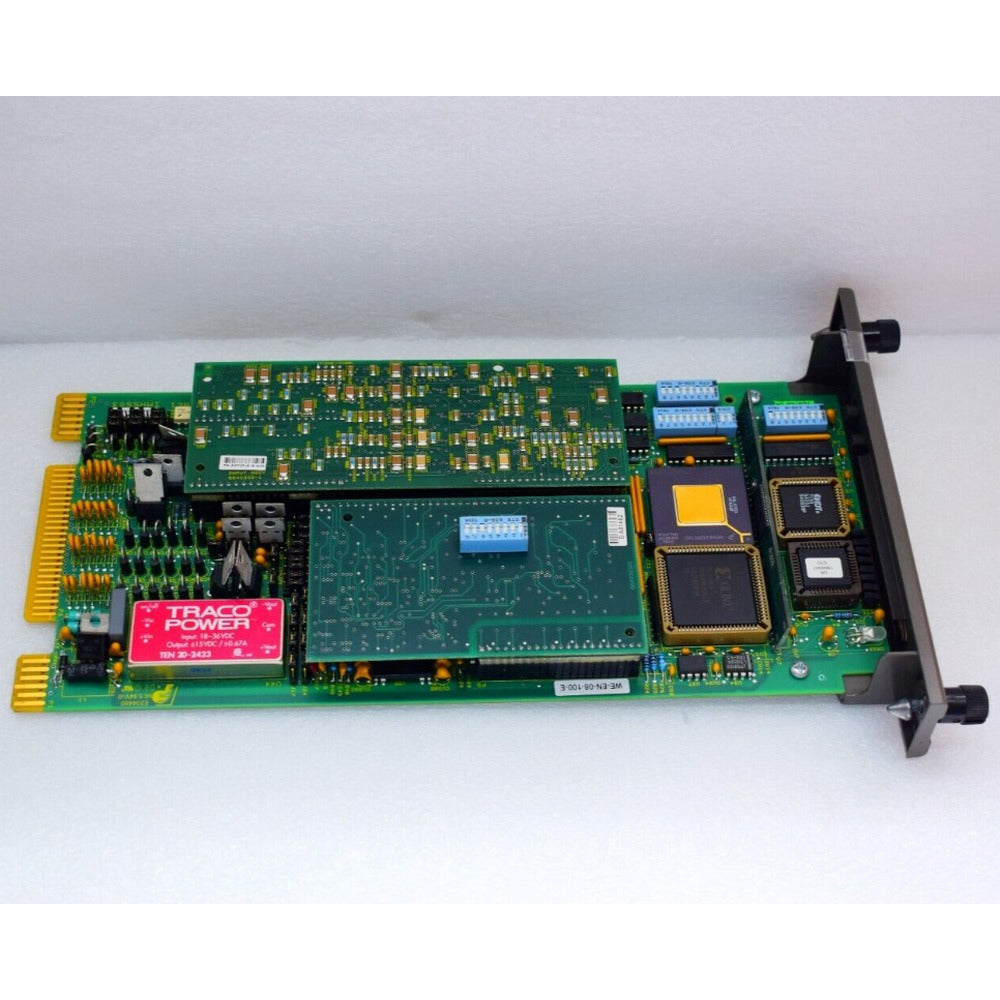

وحدة المؤازرة الهيدروليكية ABB IMHSS03، جودة عالية وأصلية

يتكوّن نظام إدخال/إخراج الرف Harmony من أجهزة إدخال وإخراج متنوعة تتعامل مع إشارات العمليات وتربطها بنظام إدارة وتحكم المؤسسات SymphonyTM. ويتضمن النظام وحدات محددة مثل IMHSS03 Hydraulic Servo وIMFCS01 Frequency Counter، التي تتيح عمليات الإدخال والإخراج الميدانية للتحكم في التوربينات.

وحدة المؤازر الهيدروليكي IMHSS03:

وحدة IMHSS03 هي وحدة للتحكم في موضع الصمام، مصممة للتعامل مع وحدة تحكم Harmony، مما يتيح التحكم اليدوي أو التلقائي في مشغّل هيدروليكي باستخدام رمزي الوظيفة 55 أو 150 (المؤازر الهيدروليكي). وتُستخدم لتحديد مواضع صمامات خنق وتحكم توربينات البخار، وصمامات وقود توربينات الغاز، وريش توجيه المدخل، وزوايا الفوهات. تنظم وحدة IMHSS03 التيار المار إلى صمام المؤازر، فتُحدث تغييرات في موضع المشغّل، وبالتالي تتحكم في تدفق الوقود أو البخار لإدارة سرعة التوربين. وتضم الوحدة معالجًا دقيقًا مدمجًا وذاكرة ودوائر اتصال.

مواصفات وحدة IMHSS03:

• التركيب: تشغل فتحة واحدة في وحدة تركيب قياسية.
• الظروف البيئية:
  • درجة الحرارة المحيطة: من 0° إلى 70°C (من 32° إلى 158°F)
  • الرطوبة النسبية: من 5% إلى 95% حتى 55°C (131°F) (من دون تكاثف)؛ ومن 5% إلى 45% عند 70°C (158°F) (من دون تكاثف)
  • الارتفاع: من مستوى سطح البحر حتى 3 كم (1.86 ميل)
  • جودة الهواء: غير مسبب للتآكل
  • الحماية من زيادة الجهد: تستوفي اختبار قدرة تحمل زيادة الجهد وفقًا للمعيار IEEE-472-1974.
• متطلبات الطاقة:
  • جهد التشغيل: +5 VDC، ±5% عند 576 mA نموذجيًا؛ +15 VDC، ±5% عند 15 mA نموذجيًا؛ -15 VDC، ±5% عند 12 mA نموذجيًا؛ +24 VDC، ±10% عند 335 mA نموذجيًا (من وحدة الإنهاء)
  • تبديد الطاقة: يختلف حسب الجهد، مع تحديد القيم النموذجية لكل جهد.
• المدخلات والمخرجات (I/O):
  • المدخلات الثانوية لمحوّل LVDT: 4 مدخلات تناظرية، منها مدخلان ثانويان لمحوّل LVDT بجهد وممانعة محددين.
  • مخرجات الإثارة الأولية لمحوّل LVDT: مخرجان تناظريان بتردد تشغيل محدد.
  • مخرجات ملف صمام المؤازر: 4 مخرجات تناظرية مزودة بحماية من القصر أو الانقطاع.
  • مخرجات تناظرية متنوعة: مخرج مقياس موضع اللوحة، ومخرج محوّل I/H، ومخرج تغذية راجعة غير مُدرّج للموضع، ومخرج وضع الاختبار بقيم تيار وممانعة محددة.
  • المدخلات الرقمية: 3 مدخلات تلامس معزولة بصريًا، بقيم جهد وتيار محددة لحالتي «تشغيل» و«إيقاف».
  • المخرج الرقمي: مخرج واحد مستقل، معزول بصريًا، من نوع مجمّع مفتوح، بجهد وتيار محددين لحالتي «تشغيل» و«إيقاف».

الشهادات والامتثال:

• إقرار علامة CE: يتوافق مع التوجيهات/المعايير المحددة لوضع علامة CE فيما يتعلق بتوجيهات التوافق الكهرومغناطيسي والجهد المنخفض.
• الشهادات: معتمد للاستخدام كمعدات للتحكم في العمليات في المواقع غير الخطرة من قِبل CSA. ولا تزال موافقة Factory Mutual (FM) قيد الانتظار لفئات محددة.

تؤدي وحدة IMHSS03 دورًا أساسيًا في التحكم في التوربينات من خلال تمكين تحديد مواضع مختلف الصمامات والمشغلات بدقة، وبالتالي تنظيم تدفق البخار أو الوقود للتحكم في سرعة التوربين.
