محول خيار Modbus Plus Schneider Electric 172PNN21022

19 في المخزون

Manufacturer: Schneider
Product No.: 172PNN21022
Country of origin: فرنسا
Product Type: محول خيار Modbus Plus
Condition: جديد تمامًا
Payment: تحويل بنكي/ويسترن يونيون
Weight: 0.085 kg
Dimensions: 143.1 x 60.06 x 25 mm
Shipping port: شيامن
Warranty: 12 شهرًا

الوصف
Reviews
الشحن والدفع

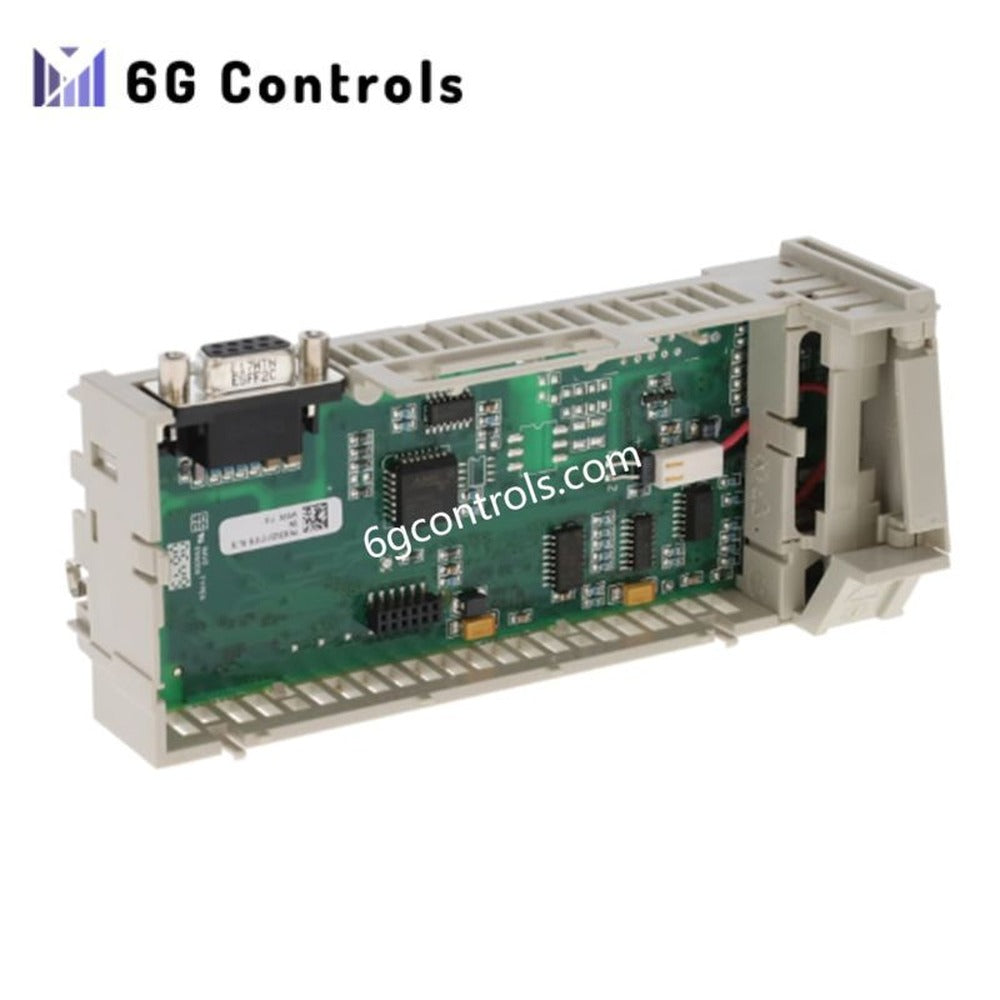

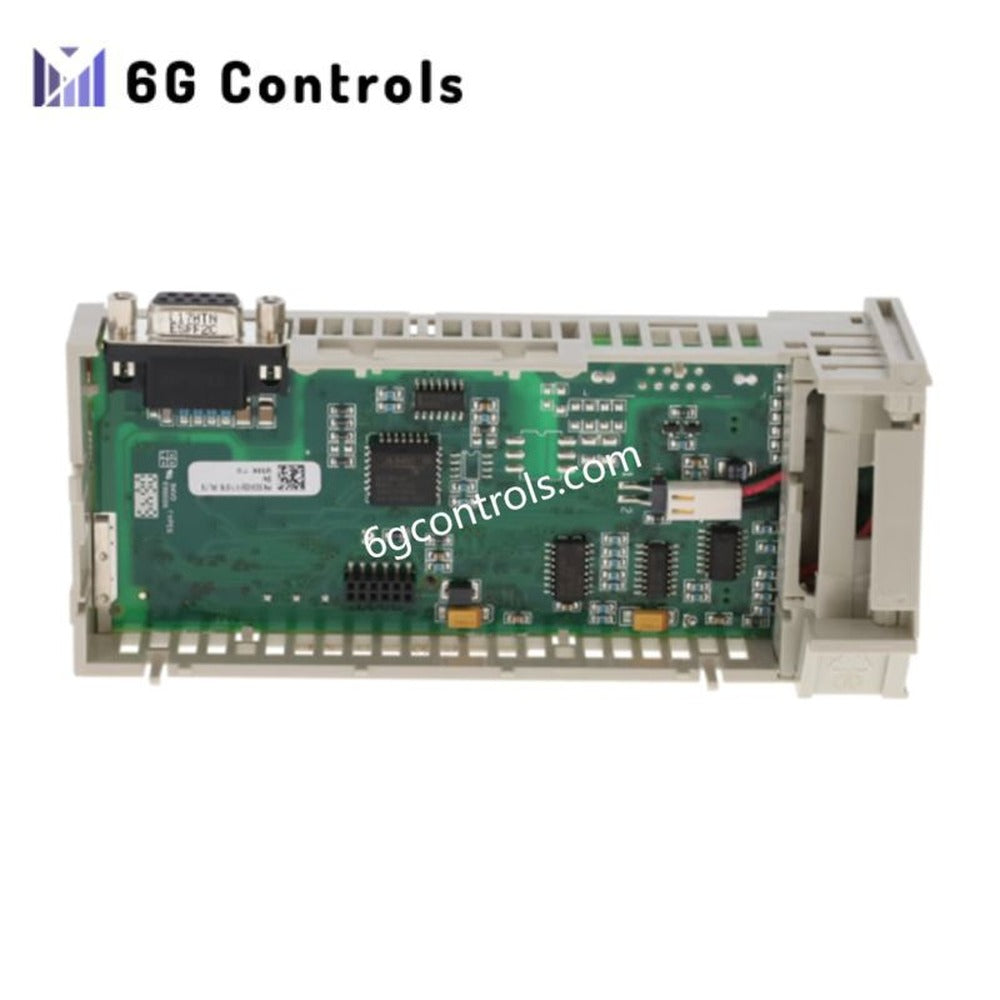

محول Modbus Plus الاختياري Schneider Electric 172PNN21022

تم تكوينه للتعامل مع اتصالات Modbus Plus ضمن منصة الأتمتة Modicon Momentum، ويوفر Schneider Electric 172PNN21022 (172PNN21022 محول Modbus Plus اختياري) تنفيذًا كهربائيًا مباشرًا لوظائف اتصال الشبكة. تعمل الوحدة كمحول Modbus Plus أحادي المنفذ، وتتلقى الطاقة عبر قاعدة الإدخال/الإخراج المرتبطة، وتضم ساعة مدمجة ووظائف مدعومة بالبطارية لتشغيل نظام Momentum.

تفصيل اللاحقة ومصفوفة الطرازات

تحدد الوثائق المقدمة 172PNN21022 كرقم كتالوج ثابت. ولا تحدد بيانات الشركة المصنّعة المتاحة أي تفصيل رسمي للّاحقة أو مصفوفة للمتغيرات.

مواصفات الأجهزة

المعلمة	المواصفات
الطراز	172PNN21022
العلامة التجارية	Schneider Electric
نوع المنتج	محول Modbus Plus اختياري
السلسلة	Modicon Momentum
بروتوكول الاتصال	Modbus Plus
عدد المنافذ	1
نوع المنفذ	منفذ واحد
جهد التغذية	5 فولت تيار مستمر
تفاوت جهد الإدخال	+/- 5%
مصدر التغذية	عبر قاعدة الإدخال/الإخراج
التوصيل الكهربائي	موصل D-shell ذو 9 سنون
دقة الساعة	+/- 13 ثانية/اليوم
نوع البطارية	ليثيوم، 2/3 AA
عمر البطارية	5 سنوات
المؤشر المحلي	مصباح LED واحد للاتصال
استهلاك التيار	<= 350 mA
قوة العزل الكهربائي	500 فولت تيار مستمر
تصنيف الحماية	IP20
المادة	Lexan
درجة حرارة التشغيل	من 0 إلى 60 درجة مئوية
درجة حرارة التخزين	-40 إلى 85 درجة مئوية
الرطوبة النسبية	من 5% إلى 95% دون تكاثف
الارتفاع التشغيلي	حتى 2000 م
مقاومة الصدمات	+/- 15 gn، 11 مللي ثانية، نصف موجة جيبية
مقاومة الاهتزاز	1 gn، من 57 إلى 150 هرتز
الأبعاد	143.1 × 60.06 × 25 مم
الوزن	85.05 g
الشهادات	UL، CSA، NEMA النوع 1، CE
المنشأ	فرنسا
استهلاك الطاقة	مزود من قاعدة الإدخال/الإخراج، استهلاك التيار <= 350 mA

اتصال اللوحة الخلفية وتوافق البرامج الثابتة

ضمن بنية Modicon Momentum، يعمل 172PNN21022 كمحوّل اتصال مركّب على مجموعة قاعدة Momentum، ويوفّر الوصول إلى شبكة Modbus Plus عبر واجهة مخصصة ذات منفذ واحد. تستمد الوحدة طاقة التشغيل من قاعدة الإدخال/الإخراج المرتبطة، وتشكل جزءًا من بنية اتصالات اللوحة الخلفية للمنصة. ويمكن تعيين العنوان باستخدام مفاتيح، مما يتيح تهيئة عقدة الشبكة دون تعديل أجهزة الاتصال الخارجية.

الأسئلة الشائعة

س: هل يتطلب 172PNN21022 توصيلًا منفصلًا بمصدر الطاقة؟ ج: لا. يستمد المحوّل طاقة التشغيل من قاعدة إدخال/إخراج Momentum المثبتة، ولا يتطلب توصيل طاقة ميدانيًا مستقلًا.

س: ما واجهة الاتصال التي توفرها الوحدة؟ ج: توفر الوحدة منفذ اتصال Modbus Plus واحدًا عبر موصل D-shell ذي 9 سنون.

س: هل يمكن استبدال البطارية بعد ظهور تنبيه انخفاض البطارية؟ ج: تستخدم الوحدة بطارية ليثيوم 2/3 AA. تشير بيانات الشركة المصنّعة إلى أن مدة التشغيل المتبقية بعد ظهور تنبيه انخفاض البطارية عند درجة حرارة 40 مئوية تقل عن 30 يومًا، لذلك ينبغي جدولة الاستبدال فورًا بعد ظهور التحذير.

إرشادات التركيب الميداني

تحقق من التوافق مع قاعدة Modicon Momentum المثبتة قبل تركيب المحوّل.
افصل الطاقة عن نظام التحكم قبل التركيب أو الإزالة، ما لم تسمح إجراءات المصنع صراحةً بأعمال الصيانة أثناء التشغيل.
ثبّت موصل الاتصال D-shell لمنع أعطال الاتصال المتقطعة الناجمة عن الاهتزاز.
مرّر كابلات اتصال Modbus Plus بشكل منفصل عن موصلات الطاقة عالية الجهد لتقليل الاقتران الكهرومغناطيسي.
حافظ على استمرارية تأريض الخزانة وأنهِ توصيل دروع الكابلات وفقًا لممارسات تأريض شبكة الموقع.
أكّد عنونة الشبكة القابلة للاختيار بالمفتاح قبل إدخال العقدة إلى مقطع Modbus Plus نشط.
افحص مؤشر الاتصال LED أثناء بدء التشغيل للتحقق من نشاط الشبكة وحالة تهيئة المحوّل.
