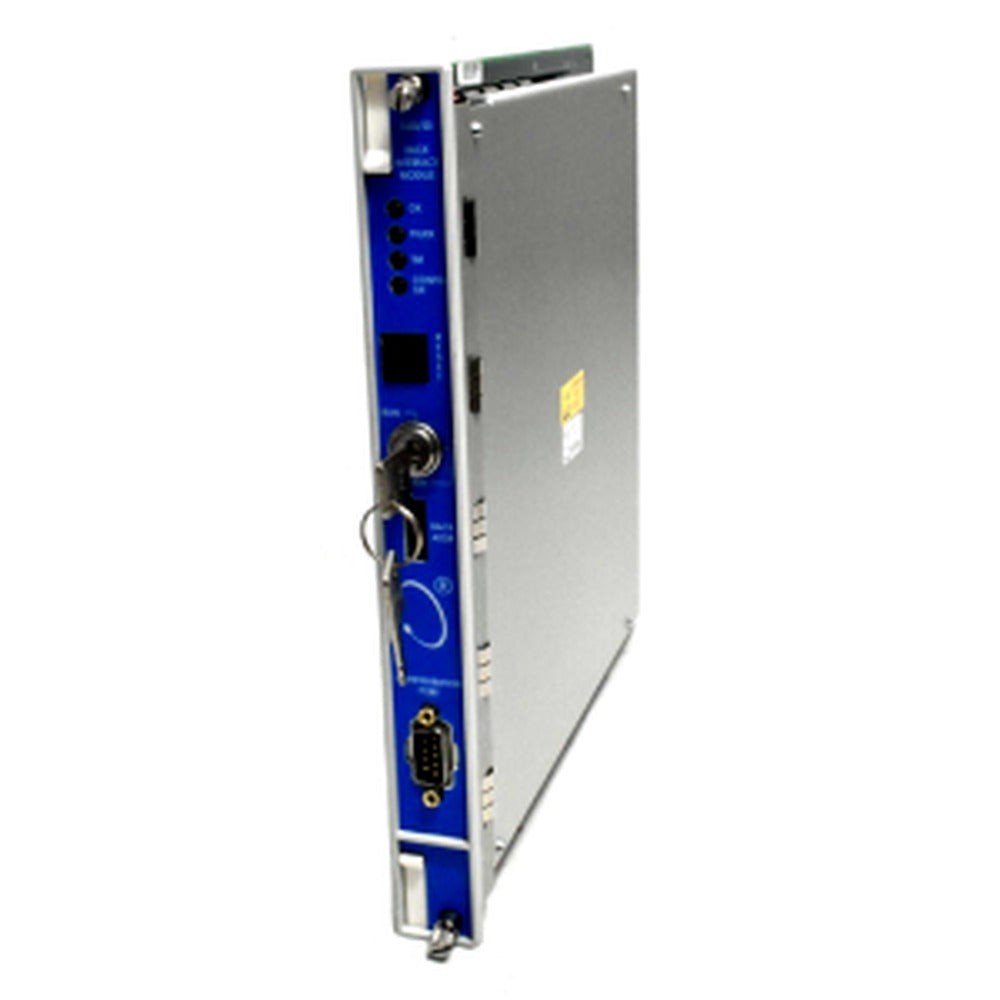

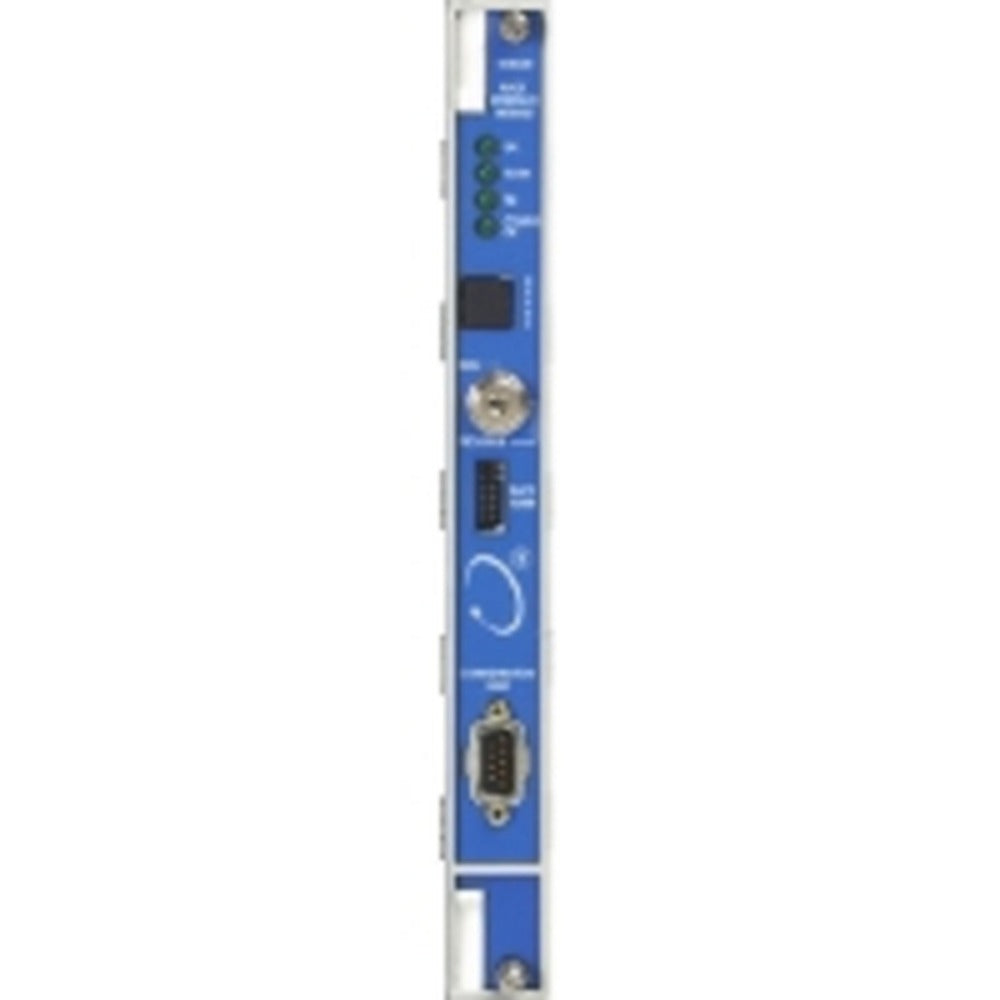

Bently Nevada 3500/20 stend interfeys modulu

Təsvir

Rəf interfeys modulu (RIM) 3500 rəfinə əsas interfeys kimi xidmət edir və konfiqurasiya, eləcə də maşın məlumatlarının əldə edilməsi üçün xüsusi protokolu dəstəkləyir. Rəfin enerji təchizatlarının yanında, 1-ci yuvasında yerləşdirilən RIM sistem daxilində fasiləsiz kommunikasiyanı təmin edir. TDXnet, TDIX və DDIX kimi Bently Nevada xarici kommunikasiya prosessorları ilə uyğun olan RIM monitorinq qurğusunun çevikliyini artırır. Rəfin tamamına xas olan bəzi funksiyaları təmin etsə də, RIM kritik monitorinq yolunun bir hissəsi deyil və ümumi monitorinq sisteminin düzgün işləməsinə təsir göstərmir. Hər rəf üçün bir RIM tələb olunur. Üçlü modul redundantlığı (TMR) tətbiqləri üçün RIM-in TMR versiyası tələb olunur. Standart funksiyalara əlavə olaraq, TMR RIM üç redundant monitorun çıxışlarını müqayisə edərək “monitor kanallarının müqayisəsini” həyata keçirir. Konfiqurasiya edilmiş hədləri aşan fərqlər aşkar edilərsə, TMR RIM monitoru xətalı kimi işarələyir və Sistem hadisələri siyahısında hadisəni qeyd edir.

Spesifikasiyalar

• Enerji sərfiyyatı: 4,75 vatt (tipik)
• Məlumat girişləri:
  • Ön panel: Standart RS232 serial kommunikasiyası, məlumat sürəti 38,4 k bod
  • G/Ç modulları:
    • RS232/RS422 serial kommunikasiyası
    • Daxili modem kommunikasiyası
    • Məlumat sürəti: serial kommunikasiyalar üçün maksimum 38,4 k bod, daxili modem kommunikasiyaları üçün 14,4 k bod
• Çıxışlar:
  • Ön panel LED-ləri: OK, TX/RX, TM, KONFİQURASİYA OK
  • G/Ç modulu OK relesi: 24 Vdc/120 Vac gərginlikdə 5 A nominal
• İdarəetmə elementləri:
  • Ön panel: Rəf sıfırlama düyməsi, Ünvan açarı, Konfiqurasiya açarlı kilidi
• Kommunikasiya:
  • Ön panel kommunikasiyası: yalnız RS232 serial kommunikasiyası, Bently Nevada-nın xüsusi protokolu, maksimum məlumat sürəti 38,4 k bod, kabel uzunluğu maksimum 30 metr (100 fut)
  • RS232/RS422 G/Ç modulu kommunikasiyası: RS232, RS422 və ya xarici modem, Bently Nevada-nın xüsusi protokolu, maksimum ötürmə sürəti 38,4 k bod, kabel uzunluğu dəyişir (RS232: maksimum 30 metr, RS422: maksimum 1200 metr)
  • Modem G/Ç modulu kommunikasiyası: Hayes AT ilə uyğun, Bently Nevada-nın xüsusi protokolu, maksimum ötürmə sürəti 14,4 k bod, kabel uzunluğu maksimum 2,1 metr (7 fut)
  • Rəf konnektoru kommunikasiyası: yalnız RS422, Bently Nevada-nın xüsusi protokolu, maksimum ötürmə sürəti 38,4 k bod, kabel uzunluğu maksimum 1200 metr (4000 fut)
  • Məlumat meneceri G/Ç modulu kommunikasiyası: Bently Nevada-nın xüsusi protokolu, sabit ötürmə sürəti 9600 bod, kabel uzunluğu maksimum 3 metr (10 fut)
• Ətraf mühit məhdudiyyətləri:
  • İşləmə temperaturu: -30°C-dən +65°C-dək (-22°F-dən +150°F-dək)
  • Saxlama temperaturu: -40°C-dən +85°C-dək (-40°F-dən +185°F-dək)
  • Rütubət: 95%, kondensasiya olmadan
• Fiziki göstəricilər:
  • RIM ölçüləri: 241.3 mm x 24.4 mm x 241.8 mm (9.5 düym x 0.96 düym x 9.52 düym), Çəki: 0.91 kq (2.0 funt)
  • Giriş/çıxış modulunun ölçüləri: 241.3 mm x 24.4 mm x 99.1 mm (9.50 düym x 0.96 düym x 3.90 düym), Çəki: 0.45 kq (1.0 funt)
• Rack üçün tələb olunan yer:
  • RIM əsas lövhəsi: tam hündürlüklü 1 ön yuva
  • RIM giriş/çıxış modulları: tam hündürlüklü 1 arxa yuva
  • Data Manager giriş/çıxış modulları: tam hündürlüklü 1 arxa yuva

Sifariş məlumatları:

Hissə nömrəsi	Təsvir
125744-02	Standart Rack interfeys modulu
125744-01	TMR Rack interfeys modulu
135031-01	Modem interfeysli RIM giriş/çıxış modulu
125768-01	RS232/RS422 interfeysli RIM giriş/çıxış modulu
125760-01	Data Manager giriş/çıxış modulu
04425545	Torpaqlama bilək qayışı (birdəfəlik istifadə)
00801286	Real vaxt saatı IC-si
128755-01	Mikroproqram IC-si (PWA 125744-01 Rev P və ya sonrakı versiya üçün, yaxud PWA 125744-02 Rev N və ya sonrakı versiya üçün)
00580441	Konnektor başlığı, daxili sonlandırma, 3 mövqeli, yaşıl
00580436	Konnektor başlığı, daxili sonlandırma, 6 mövqeli, yaşıl
129768	RIM İstismar və texniki xidmət təlimatı
02290860	3500 Rack xarici modem host kompüterindən xarici modemə RS232 modem kabeli
130119-01	Host kompüterdən RS232/RS422 çeviricisinə kabel RS232
129386-01	TDIX – Statik məlumat kabeli
129387-01	DDIX – Statik məlumat kabeli
02290160	DDIX/TDIX – Dinamik məlumat kabeli
02230411	RS232-dən RS422-yə çevirici 110 Vac
02230412	RS232-dən RS422-yə çevirici 220 Vac
