Bently Nevada 3500/72M reciproc çubuq mövqeyi monitoru - Qarşılıqlı hərəkətli mexanizmlərin dəqiq monitorinqi

Bently Nevada 3500/72M Recip Rod Position Monitor-a giriş

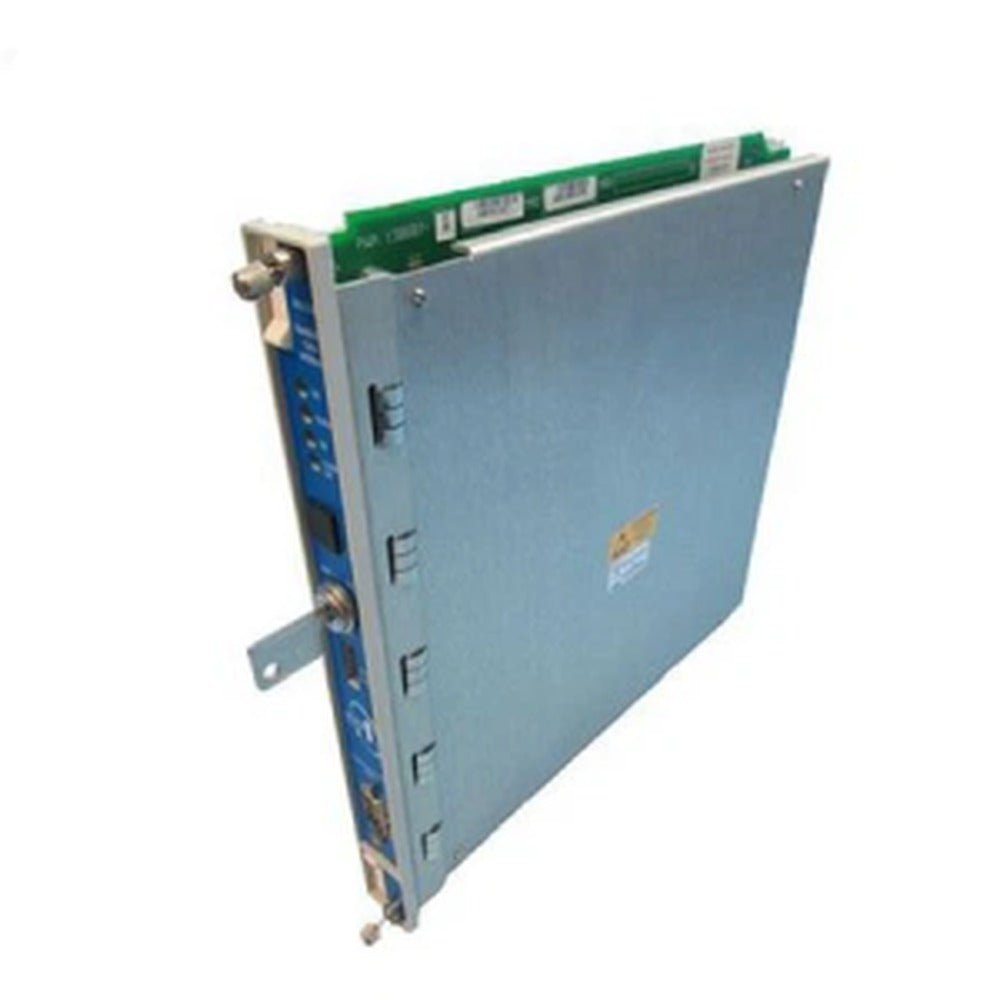

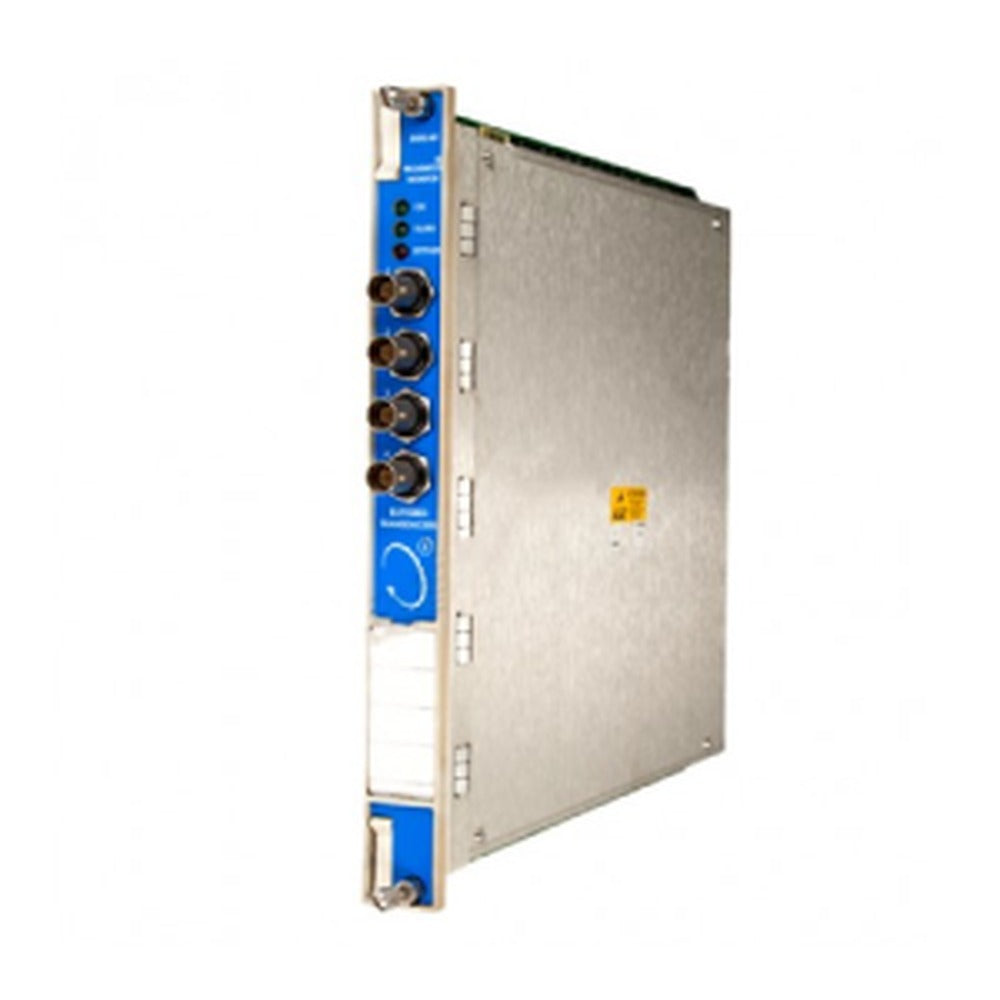

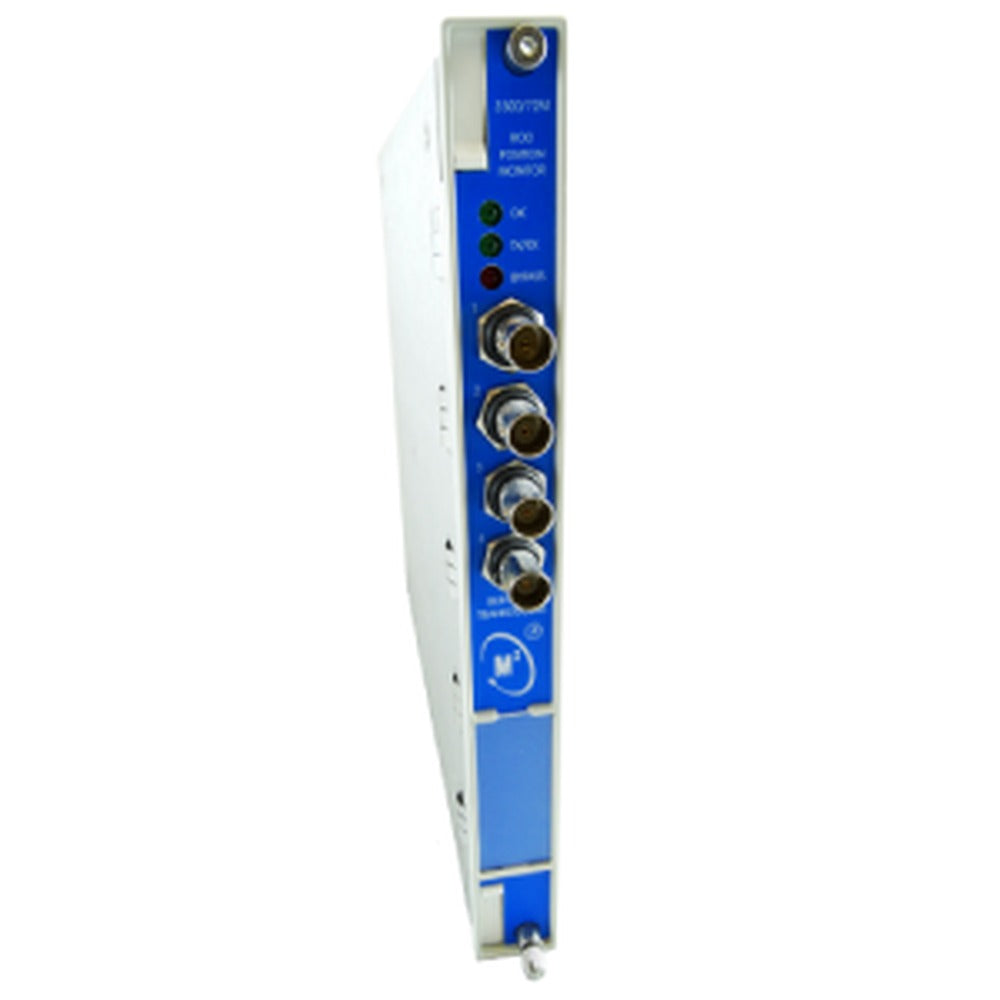

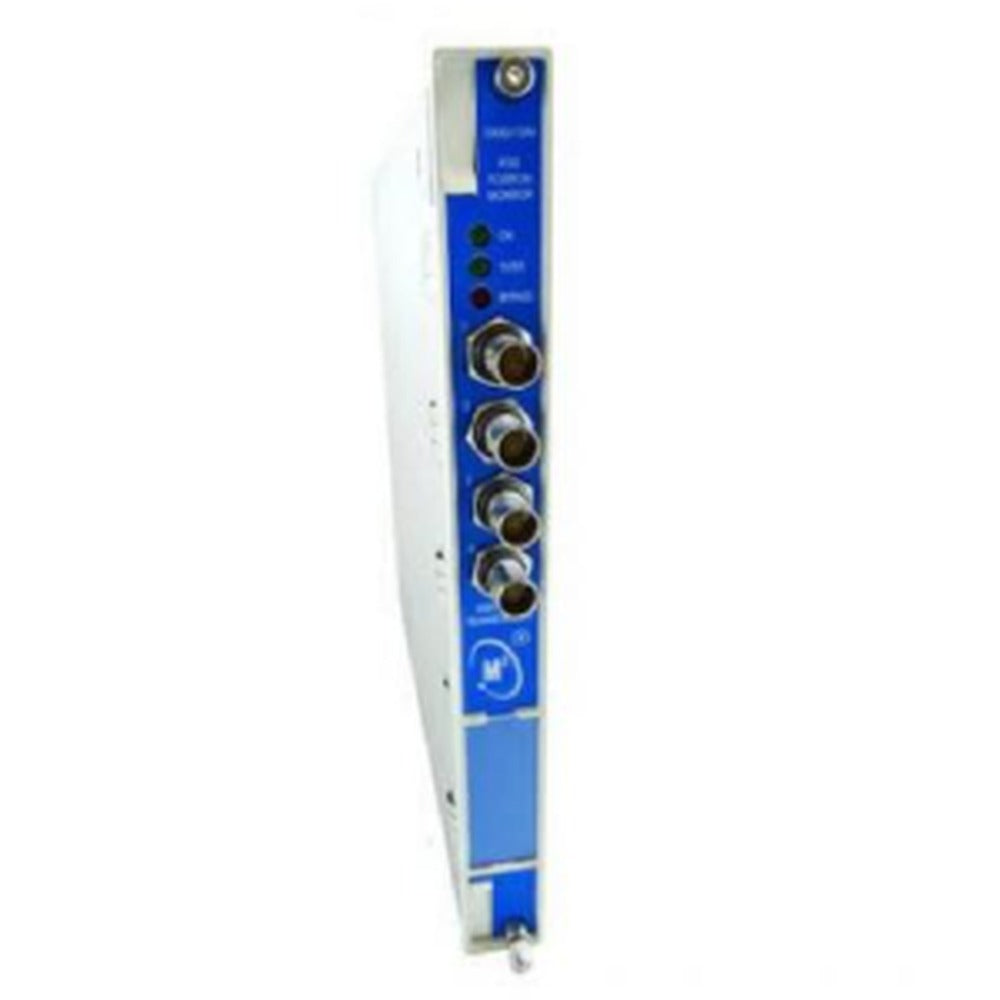

Bently Nevada 3500/72M Recip Rod Position Monitor porşenli kompressorları izləmək üçün nəzərdə tutulmuş dördkanallı cihazdır. Monitor yaxınlıq çeviricilərindən giriş siqnalını qəbul edir, dinamik və statik vəziyyət ölçmələrini təmin etmək üçün siqnalı emal edir və emal olunmuş siqnalları istifadəçi tərəfindən proqramlaşdırıla bilən həyəcan siqnalları ilə müqayisə edir. Bu monitor vasitəsilə hər bir aktiv ölçülmüş dəyər üçün xəbərdarlıq hədləri, aktiv ölçülmüş dəyərlərdən istənilən ikisi üçün isə təhlükə hədləri konfiqurasiya edilə bilər. 3500/72M Recip Rod Position Monitor porşenli kompressor avadanlığı üçün vacib vasitədir. O, monitorinq edilən parametrləri konfiqurasiya edilmiş həyəcan siqnalı hədləri ilə fasiləsiz müqayisə etməklə kompressoru qorumaq, həyəcan siqnallarını göstərmək və lazım gəldikdə releləri işə salmaq üçün hazırlanıb. Bu monitor 3500 Rack Configuration Software proqramı vasitəsilə proqramlaşdırılır. Proqram avadanlığın vəziyyətini izləməyə və həm əməliyyat, həm də texniki xidmət personalını məlumatla təmin etməyə imkan verir.

Kanal konfiqurasiyası və funksiyalar

Monitor kanalları cütlər şəklində proqramlaşdırılır və eyni vaxtda iki funksiyaya qədər yerinə yetirə bilər. Məsələn, 1-ci və 2-ci kanallar bir funksiyanı, 3-cü və 4-cü kanallar isə başqa və ya eyni funksiyanı yerinə yetirə bilər. Hər bir kanal, konfiqurasiya edilmə üsulundan asılı olaraq, giriş siqnalını ölçülmüş dəyərlər adlanan müxtəlif parametrlər yaratmaq üçün emal edir. Bu ölçülmüş dəyərlərə ştanqın vəziyyəti, ştanqın enməsi və hiperkompressor daxildir.

API 618 tələbləri

3500/72M Recip Rod Position Monitor-ı porşenli kompressorlar üçün API 618 tələblərinə cavab verir. API 618 porşenli kompressorların layihələndirilməsi, istehsalı və sınaqdan keçirilməsi üzrə spesifikasiyadır. Bu standart kompressorların müəyyən edilmiş məhsuldarlıq və təhlükəsizlik tələblərinə uyğun layihələndirilməsini, istehsalını və sınaqdan keçirilməsini təmin etmək məqsədi daşıyır. API 618 tələblərinə uyğunluq porşenli kompressorların təhlükəsiz və səmərəli istismarını təmin etmək üçün vacibdir. 3500/72M Recip Rod Position Monitor bu tələblərə cavab vermək üçün hazırlanıb və porşenli kompressorlar üçün etibarlı monitorinq və mühafizə təmin edir.

Bently Nevada 3500/72M-01-00 modulu Recip Rod Position Monitor 3500/72M-01-00-ın fiziki xüsusiyyətləri

Monitor modulu (əsas plata)
Ölçülər (Hündürlük x En x Dərinlik)	241,3 mm x 24,4 mm x 241,8 mm (9,50 düym x 0,96 düym x 9,52 düym)
Çəki	0,91 kq (2,0 funt)
Giriş/çıxış modulları (baryersiz)
Ölçülər (Hündürlük x En x Dərinlik)	241,3 mm x 24,4 mm x 99,1 mm (9,50 düym x 0,96 düym x 3,90 düym)
Çəki	0,20 kq (0,44 funt)
Giriş/çıxış modulları (baryerli)
Ölçülər (Hündürlük x En x Dərinlik)	241,3 mm x 24,4 mm x 163,1 mm (9,50 düym x 0,96 düym x 6,42 düym)
Çəki	0,46 kq (1,01 funt)

Sizin üçün Bently Nevada 3500/72M-01-00 modulu Recip Rod Position Monitor 3500/72M-01-00-ın oxşar model kodları: 3500/72-01-00, 3500/72-01-01, 3500/72-01-02, 3500/72-02-00, 3500/72-02-01, 3500/72-02-02, 3500/72-03-00, 3500/72-03-01, 3500/72-03-02, 125808-08, 128015-08, 128702-01, 128710-01, 176449-08, 140471-01, 00580434, 140482-01, 135489-01, 00580441, 00502133, 146479-01
