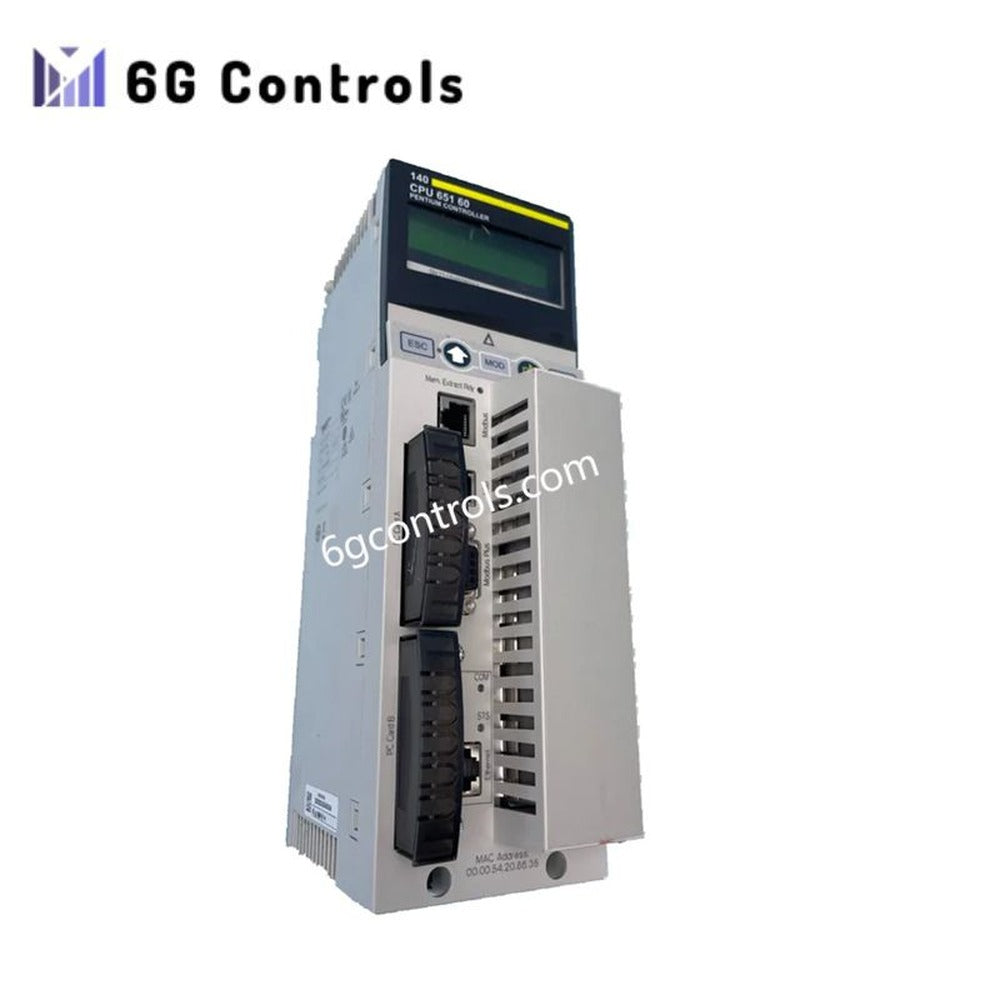

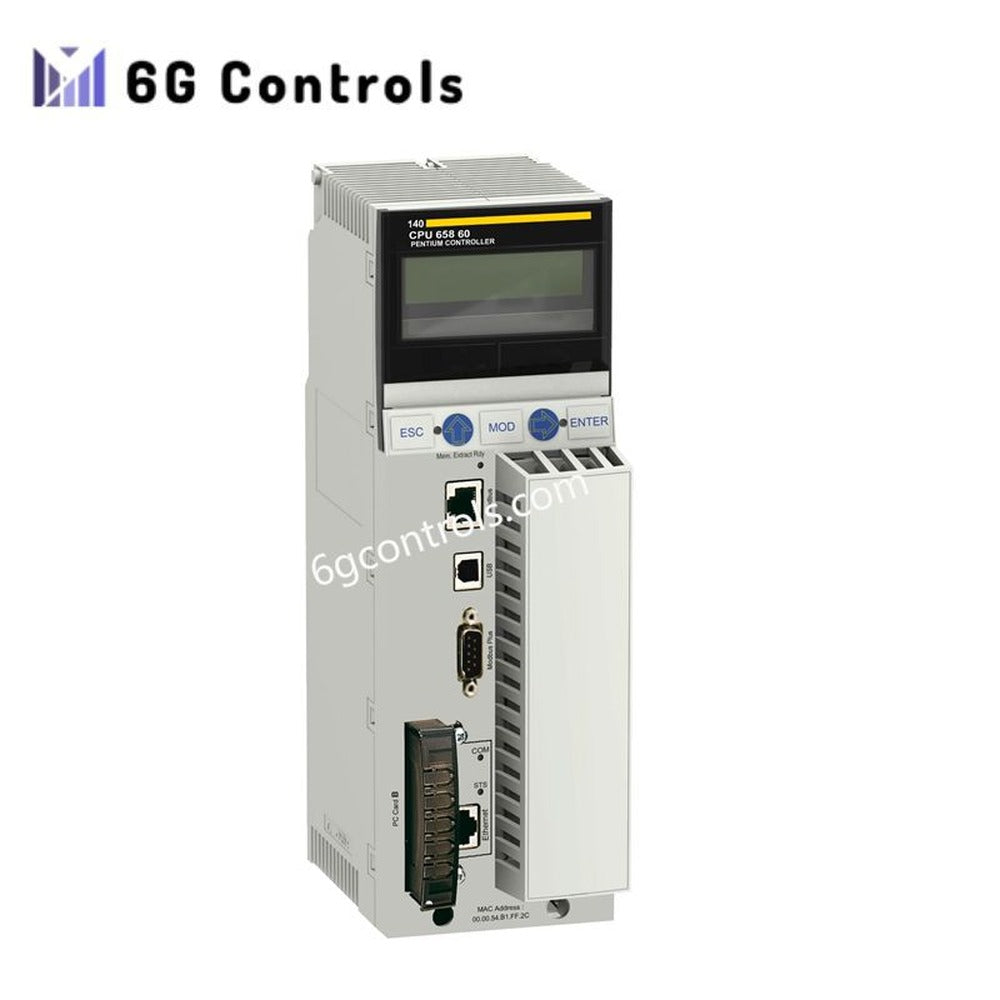

Schneider 140CPU65860 Modicon Quantum PLC CPU-su

Məhsul təsviri

Bu 140CPU65860 Schneider Electric şirkətinin Modicon Quantum platformasından olan bu məhsul genişmiqyaslı, paylanmış avtomatlaşdırma sistemləri üçün hazırlanmış yüksək məhsuldarlıqlı Unity prosessorudur. 266 MHz emal nüvəsi və 11 MB-dan çox daxili yaddaşla təchiz olunub; mürəkkəb sənaye şəbəkələrində sürətli icra, yüksək G/Ç tutumu və etibarlı işləmə təmin edir.

Tələbkar idarəetmə tətbiqləri üçün nəzərdə tutulan bu CPU çoxsaylı rabitə protokollarını və uzaq G/Ç arxitekturalarını dəstəkləyir; buna görə proses sənayeləri, infrastruktur sistemləri və yüksək əlçatanlıqlı avtomatlaşdırma mühitləri üçün uyğundur.

Əsas texniki xüsusiyyətlər

• Prosessorun tezliyi: 266 MHz
• Daxili yaddaş: 11 MB (proqram və məlumatlar üçün təxminən 11264 KB RAM)
• Genişləndirilə bilən yaddaş: PCMCIA kartı vasitəsilə 8 MB-a qədər
• Təlimatların emal sürəti:
  • 10,28 K təlimat/ms (100% Bul məntiqi)
  • 10,07 K təlimat/ms (qarışıq məntiq)
• Sistem əlavə yükü:
  • 0,2 ms (sürətli tapşırıq)
  • 1 ms (əsas tapşırıq)

G/Ç tutumu

• Diskret G/Ç:
  • 8000 giriş / 8000 çıxışa qədər (Modbus Plus üzrə paylanmış)
  • 31 744 giriş/çıxışa qədər (S908 vasitəsilə uzaq G/Ç)
  • Limitsiz yerli G/Ç (26 slota qədər)
• Analoq G/Ç:
  • 500 giriş / 500 çıxış (Modbus Plus şəbəkəsi üzrə paylanmış)
  • 1984 giriş/çıxışa qədər (uzaq sistemlər)

Şəbəkə və rabitə dəstəyi

• İnteqrasiya edilmiş portlar:
  • 1 × Ethernet TCP/IP (RJ45)
  • 1 × Modbus (RJ45)
  • 1 × Modbus Plus (SUB-D 9)
  • 1 × USB
• Dəstəklənən protokollar:
  • Ethernet TCP/IP
  • Modbus RTU/ASCII
  • Modbus Plus
  • Profibus DP
  • AS-Interface
  • Sy/Max
• Maksimum bağlantı sayı:
  • 6 Ethernet TCP/IP (yerli)
  • 6 Modbus Plus (yerli)
  • 6 Profibus DP (yerli)
  • 4 AS-Interface (uzaq)

Sistem arxitekturası

• Yerli şassilər: 2-yə qədər
• Paylanmış G/Ç stansiyaları: 63-ə qədər (Modbus Plus)
• Uzaq G/Ç qovşaqları: Şəbəkə üzrə 31-ə qədər
• Dəstəklənən topologiyalar: Ethernet Quantum, X80 və S908 uzaq G/Ç

Tapşırıqların idarə edilməsi

• 1 tsiklik əsas tapşırıq
• 1 yüksək sürətli periodik tapşırıq
• 128 G/Ç kəsilməsi tapşırığı
• 128 hadisə kəsilməsi tapşırığı
• 32 taymer kəsilməsi tapşırığı
• 4 köməkçi fon tapşırığı

Elektrik və mexaniki məlumatlar

• Şin üzrə cərəyan sərfiyyatı: 2760 mA
• Slot uyğunluğu: Konfiqurasiya edilə bilən (2–16 slotlu şassilər)
• Açar: Yaddaşın qorunması və idarə edilməsi
• Qoruyucu örtük: Humiseal 1A33 konformal örtüyü

Diaqnostika və göstəricilər

• Ethernet fəaliyyəti və toqquşma statusu üçün LED göstəriciləri
• Prosesə nəzarət və rabitə monitorinqi üçün daxili diaqnostika

Sertifikatlar və standartlar

• UL, CSA, CE, GOST
• Təhlükəli məkanlar üçün (HazLoc) uyğun
• Dənizçilik sertifikatı (Müxtəlif kateqoriya)

Tətbiqlər

• Paylanmış prosesə nəzarət sistemləri
• Elektrik enerjisinin istehsalı və enerji idarəetməsi
• Su və tullantı sularının təmizlənməsi
• Neft və qaz avtomatlaşdırması
• Böyükmiqyaslı istehsal xətləri

Tez-tez verilən suallar

S: Hansı proqramlaşdırma mühiti dəstəklənir? A: Bu 140CPU65860 Unity Pro (hazırda EcoStruxure Control Expert) ilə istifadə üçün nəzərdə tutulub və IEC 61131-3 proqramlaşdırma dillərini dəstəkləyir.

S: Bu CPU ehtiyatlı sistemləri idarə edə bilər? A: Bəli, şəbəkə dizaynı və paylanmış G/Ç konfiqurasiyaları vasitəsilə yüksək əlçatanlıq və ehtiyatlılığı təmin edən arxitekturaları dəstəkləyir.

S: Yaddaş genişləndirilə bilər? A: Bəli, PCMCIA yaddaş kartından (8 MB-a qədər) istifadə etməklə əlavə fayl yaddaşı əlavə edilə bilər.

​
