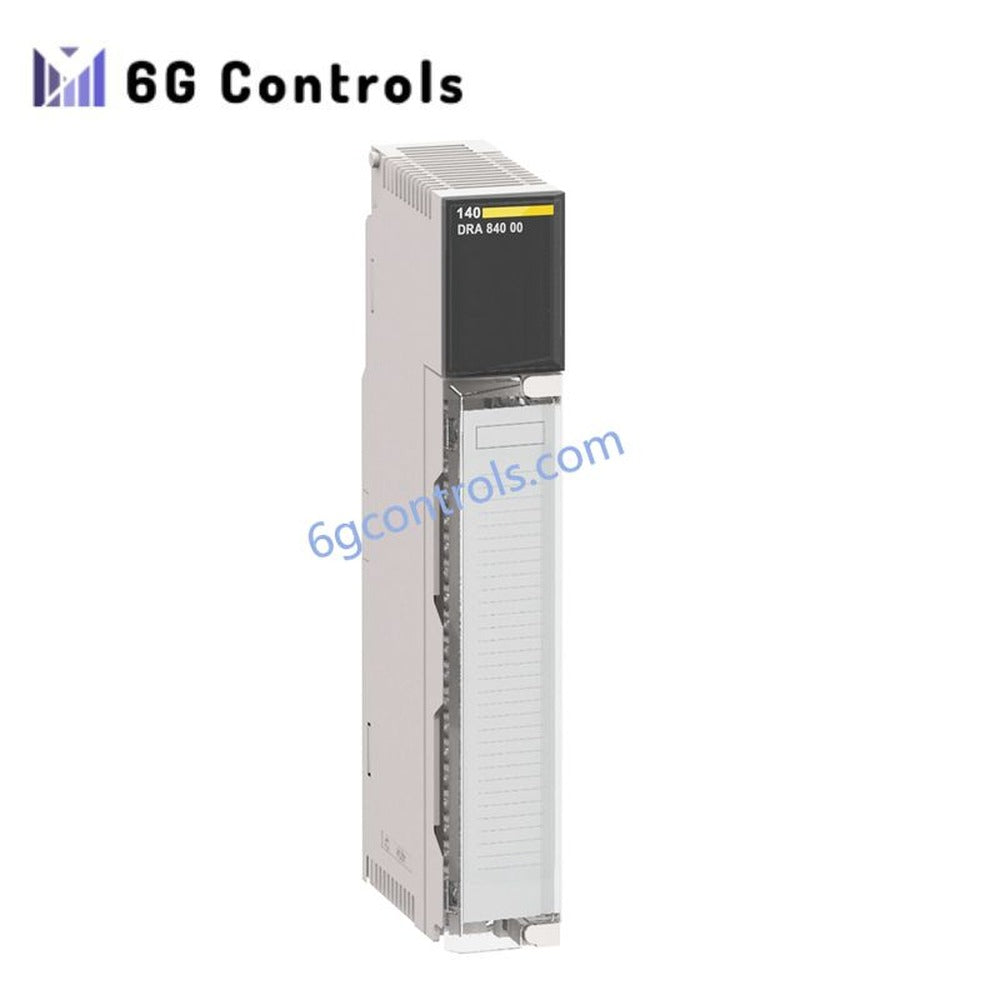

Schneider Electric 140DRA84000 Quantum rele çıxış modulu

Anbarda 13 ədəd var

Manufacturer: Schneider
Product No.: 140DRA84000
Country of origin: Fransa
Product Type: Quantum rele çıxış modulu
Condition: Tamamilə yeni
Payment: T/T, Western Union
Weight: 0.45 kg
Dimensions: 110 × 55 × 90 mm
Shipping port: Syamen
Warranty: 12 ay

Təsvir
Reviews
Çatdırılma və ödəniş

Məhsul təsviri

Schneider Electric 140DRA84000 Modicon Quantum PLC platforması üçün hazırlanmış rele əsaslı diskret çıxış moduludur. Bu standart formatlı modul sənaye avtomatlaşdırma sistemlərində AC və DC yüklərinin etibarlı kommutasiyası üçün hər biri bir normalda açıq (NO) kontaktla konfiqurasiya edilmiş 16 izolyasiya olunmuş rele çıxış kanalını təmin edir.

Müxtəlif gərginlikli idarəetmə tətbiqləri üçün hazırlanmış 140DRA84000 20–250 V AC və 5–150 V DC çıxış diapazonlarını dəstəkləyir; bu da relelər, kontaktorlar, pilot qurğular, həyəcan siqnalları və elektromexaniki yüklərlə inteqrasiyaya imkan verir. Modul yüksək elektrik davamlılığını daxili həddindən artıq gərginlik söndürülməsi ilə birləşdirir və onu fasiləsiz iş rejimli sənaye mühitləri üçün uyğun edir.

Hər çıxış kanalında Form A rele kontaktlarından istifadə olunur və xüsusi ön panel LED-ləri vasitəsilə status göstəricisi təmin edilir. Modul həmçinin kanallar ilə arxa panel şini arasında gücləndirilmiş izolyasiyaya malikdir; bu, istismar təhlükəsizliyini artırır və idarəetmə şkaflarında elektrik maneələrini azaldır.

Schneider Electric şirkəti 140DRA84000 2023-cü ilin yanvarında rele modulunu dayandırdı. Uzunmüddətli xidmət dəstəyinin 2030-cu ilin dekabrına qədər davam edəcəyi gözlənilir. Rəsmi olaraq tövsiyə edilən əvəzləyici Modicon X80 BMXDRA0815 rele çıxış moduludur.

Texniki spesifikasiyalar

Parametr	Spesifikasiya
İstehsalçı	Schneider Electric
Model nömrəsi	140DRA84000
Məhsul seriyası	Modicon Quantum
Məhsul növü	Rele diskret çıxış modulu
Çıxış kanalları	16 rele çıxışı
Kontakt konfiqurasiyası	Hər kanal üçün 1 NO
Kontakt forması	Form A
Çıxış gərginliyi diapazonu	20–250 V AC
DC çıxış diapazonu	30–150 V DC / 5–30 V DC
Ünvanlama tələbi	1 çıxış sözü
Maksimum rezistiv yük	250 V AC/DC-də 2 A
Maksimum mühərrik yükü	1 A, 1/8 a.g.
Volfram yükü nominalı	1 A
Kapasitiv yüksəlmə cərəyanı	10 ms ərzində 10 A
Kommutasiya qabiliyyəti	500 VA rezistiv
OFF-dan ON-a cavab müddəti	10 ms
ON-dan OFF-a cavab müddəti	20 ms
Minimum yük cərəyanı	50 mA
Mexaniki xidmət müddəti	10 milyon əməliyyat
Elektrik davamlılığı	200 000 dövrədək
Həddindən artıq gərginlikdən qorunma	Daxili varistor, 275 V
Kanallar arasında izolyasiya	1780 Vrms
Kanallar arasında şin izolyasiyası	1780 Vrms AC / 2500 V DC
Şin üzrə cərəyan sərfi	1100 mA
Güc itkisi	5,5 W + yük töhfəsi
Diaqnostik göstəricilər	Aktiv LED-i, nasazlıq LED-i, 16 çıxış LED-i
İstismar temperaturu	0°C-dən 60°C-yə qədər
Saxlama temperaturu	-40°C-dən 85°C-yə qədər
Rütubət göstəricisi	95%, kondensasiyasız
Maksimum istismar hündürlüyü	5000 m
Montaj formatı	Standart Quantum rack modulu
Xalis çəki	0,45 kq
Uyğunluq standartları	UL 508, CSA C22.2 No.142
Sertifikatlar	CE, FM Class 1 Div 2, ABS, GOST, C-Tick

İstismar xüsusiyyətləri

AC/DC kommutasiyası üçün rele əsaslı 16 diskret çıxış
Form A normalda açıq kontakt konfiqurasiyası
Modicon Quantum arxa panelləri ilə uyğundur
Gərginlik sıçrayışlarına qarşı inteqrasiya edilmiş varistor mühafizəsi
Təkrarlanan sənaye əməliyyatları üçün yüksək rele dayanıqlığı
Kanal aktivliyi və modul statusu üçün LED diaqnostikası
Rezistiv, induktiv və pilot rejimli yüklər üçün uyğundur
Asan rack quraşdırılması üçün standart Quantum korpusu

Tövsiyə olunan əvəzedici model

İstehsaldan çıxarılmış 140DRA84000 aşağıdakı ilə əvəz edilə bilər:

BMXDRA0815 — 8 normalda açıq rele çıxışına malik Modicon X80 rele çıxış modulu

Quantum platformasından X80 platformasına keçid zamanı miqrasiya planına giriş-çıxışların xəritələndirilməsi və rack uyğunluğunun yoxlanılması daxil edilməlidir.

Tipik sənaye tətbiqləri

PLC rele çıxışlarının genişləndirilməsi
Prosesə nəzarət sistemləri
Mühərrik starterlərinin interfeysləndirilməsi
Siqnalizasiya və xəbərdarlıq sistemləri
Sənaye panellərinin avtomatlaşdırılması
HVAC idarəetmə sistemləri
Su təmizləmə qurğuları
Qablaşdırma və konveyer avadanlıqları

Tez-tez verilən suallar

140DRA84000 hansı tip çıxışlardan istifadə edir?

Modul normalda açıq Form A kontaktları olan elektromexaniki rele çıxışlarından istifadə edir.

Modul həm AC, həm də DC yüklərini idarə edə bilər?

Bəli. Modul tətbiqdəki cərəyan tələblərindən asılı olaraq 250 V-a qədər AC və 150 V-a qədər DC yükləri dəstəkləyir.

Gərginlik sıçrayışlarının söndürülməsi funksiyası daxildirmi?

Bəli. Keçidlər zamanı yaranan gərginlik sıçrayışlarının rele kontaktlarına təsirini azaltmaq üçün daxili varistor əsaslı ifrat gərginlikdən mühafizə inteqrasiya edilib.

140DRA84000 hələ də istehsal olunur?

Xeyr. Schneider Electric bu modeli 2023-cü ildə istehsaldan çıxarıb, baxmayaraq ki, dəstək xidməti 2030-cu ilə qədər mövcuddur.
