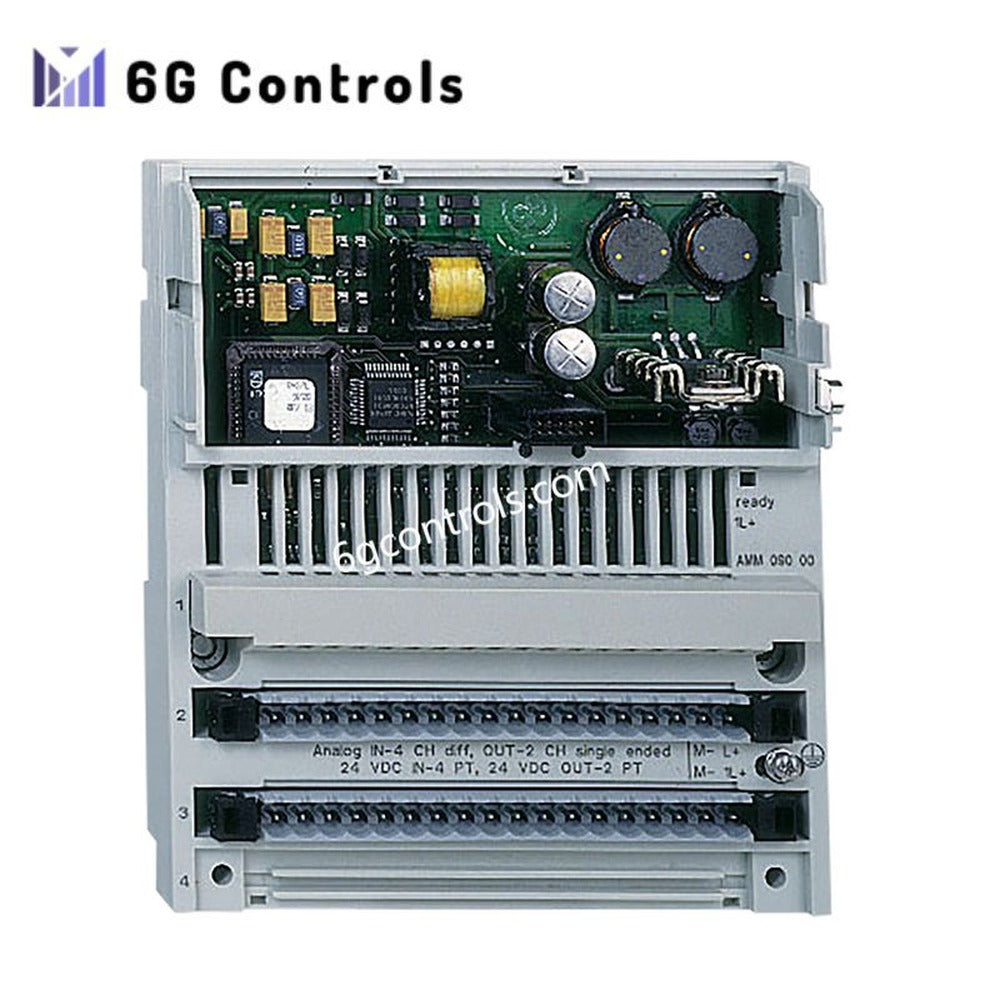

Schneider Electric 170AEC92000 yüksək sürətli sayğac modulunun bazası

Modicon Momentum paylanmış idarəetmə şəbəkələrində yüksək sürətli impulsların sayılması və diskret siqnalların emalı üçün konfiqurasiya edilmiş Schneider Electric 170AEC92000 (170AEC92000 yüksək sürətli sayğac modulunun bazası) izolyasiya edilmiş diskret giriş və çıxış qrupları vasitəsilə inkremental və SSI sayğac interfeyslərinin birbaşa elektriklə icrasını təmin edir.

Şəkilçilərin açıqlaması və model matrisi

Təqdim edilmiş sənədlər yalnız sabit kataloq modelini müəyyən edir. 170AEC92000 hissə nömrəsi üçün rəsmi şəkilçi açıqlaması və ya konfiqurasiya edilə bilən sifariş matrisi təqdim edilməyib.

Aparat spesifikasiyaları

Arxa panel rabitəsi və sayğac emalının xüsusiyyətləri

Modul sayğac konfiqurasiyasını və proses məlumatlarını Modicon Momentum kommunikasiya adapteri arxitekturası vasitəsilə mübadilə edir. Sayğacın parametrləndirilməsi bortdakı seçici avadanlıq vasitəsilə deyil, kommunikasiya adapteri interfeysi üzərindən həyata keçirilir. Diferensial sayma əməliyyatı enkoder əsaslı hərəkət əks-əlaqə dövrələri üçün 200 kHz-ə qədər siqnal qəbuletmə tezliklərini dəstəkləyir.

İşarə emalına malik 24 bitlik sayğac strukturu kvadratur kodlayıcı tətbiqləri üçün impulsların ikiistiqamətli toplanmasına imkan verir. Diskret çıxış qrupları müsbət məntiqlə işləyir və keçici yük şəraitində 1 ms müddətində 5 A-ə qədər sıçrayış cərəyanını dəstəkləyir.

Giriş keçidinin vaxtı 3 ms olaraq sabit qalır, çıxış kommutasiya keçidləri isə 0,1 ms-dən aşağı olur. Bu ayrılma diskret girişlərdə süzgəcdən keçirilmiş nəbz yoxlamasını qoruyarkən çıxışın deterministik işə salınmasına imkan verir.

Tez-tez verilən suallar

S: 170AEC92000 diferensial kodlayıcı interfeyslərini dəstəkləyirmi? A: Bəli. Modul 200 kHz-ə qədər inkremental yuxarı/aşağı və kvadratur iş rejimlərini dəstəkləyən 5 V diferensial sayma girişlərindən istifadə edir.

S: Sahə naqillərinə texniki xidmət zamanı terminal blokları çıxarıla bilərmi? A: Modul sahə naqillərinin ayrılması üçün çıxarıla bilən terminal bloku konnektorlarından istifadə edir. İstənməyən sayğac vəziyyəti dəyişikliklərinin qarşısını almaq üçün konnektor çıxarılmazdan əvvəl enerji izolyasiyası prosedurları tamamlanmalıdır.

S: Sayğacın konfiqurasiyası modula necə tətbiq olunur? A: Sayğacın iş rejimləri və parametrləri yerli aparat açarları vasitəsilə deyil, Momentum rabitə adapterinin interfeysi vasitəsilə konfiqurasiya edilir.

Sahə quraşdırılması üzrə təlimatlar

Modulu terminal blokunun çıxarılması və kabelin əyilmə radiusunun idarə edilməsi üçün kifayət qədər boşluğa malik, mexaniki cəhətdən sabit panel səthinə quraşdırın. Nəbz təhrifini və keçici əlaqələnməni azaltmaq üçün yüksək sürətli kodlayıcı kabelləri ilə induktiv yük keçiriciləri arasında məsafə saxlayın.

Standart birucları olmayan tezlik diapazonlarından yuxarı işləyən diferensial sayma girişləri üçün ekranlanmış burulmuş cüt naqillərdən istifadə edin. Sayğacın giriş sxemlərində ümumi rejimli səs-küy dövranını minimuma endirmək üçün kabel ekranlarını bircə torpaqlama istinad nöqtəsində sonlandırın.

SSI və ya kvadratur sayma rejimlərini işə salmazdan əvvəl 24 VDC enerji təchizatının sabitliyini yoxlayın. Modul müsbət diskret giriş məntiqi ilə işlədiyinə görə, enerji verilməzdən əvvəl giriş naqillərinin qütblülüyü təsdiqlənməlidir.

Kodlayıcı keçiricilərini mühərrik qidalandırma kabellərinə və ya kontaktor kommutasiya xətlərinə paralel istiqamətləndirməkdən çəkinin. Uzun kabel xətləri tələb olunduqda, korpus bölmələri arasında torpaqlanmış panel birləşməsinin fasiləsizliyini qoruyun.
