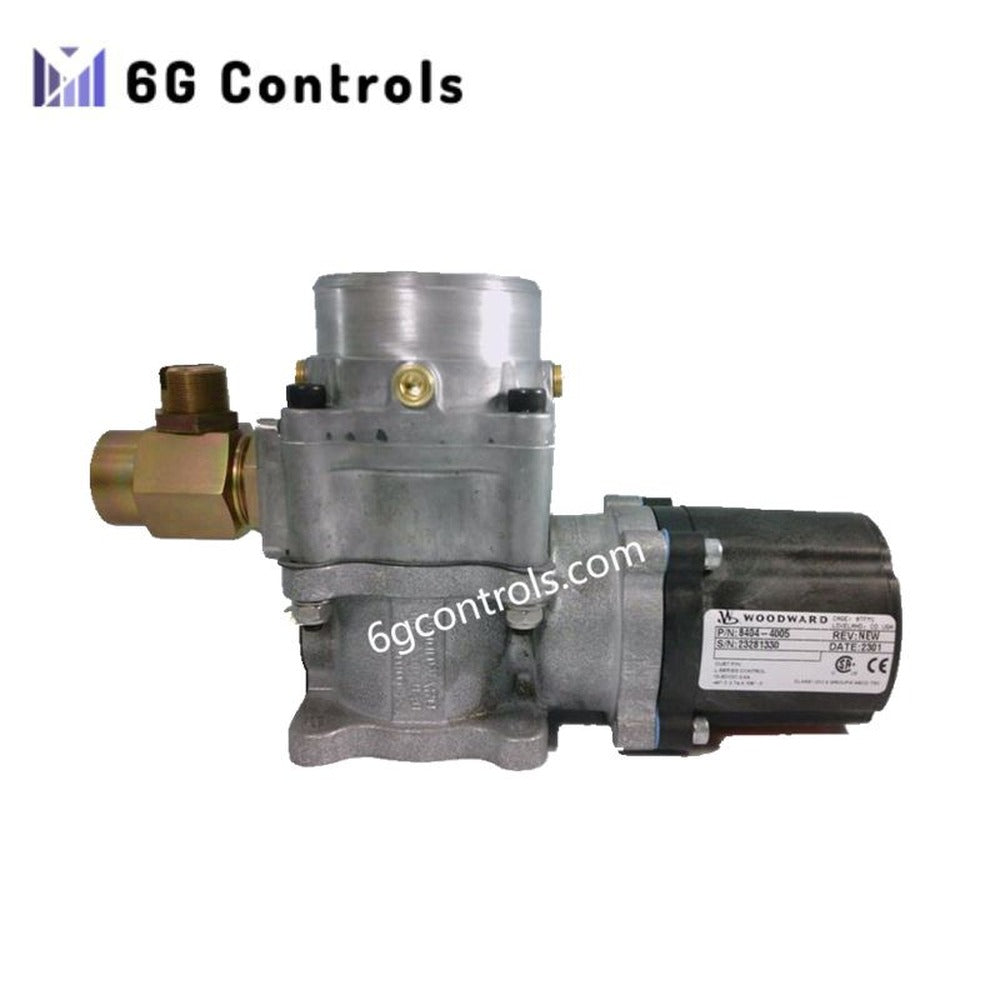

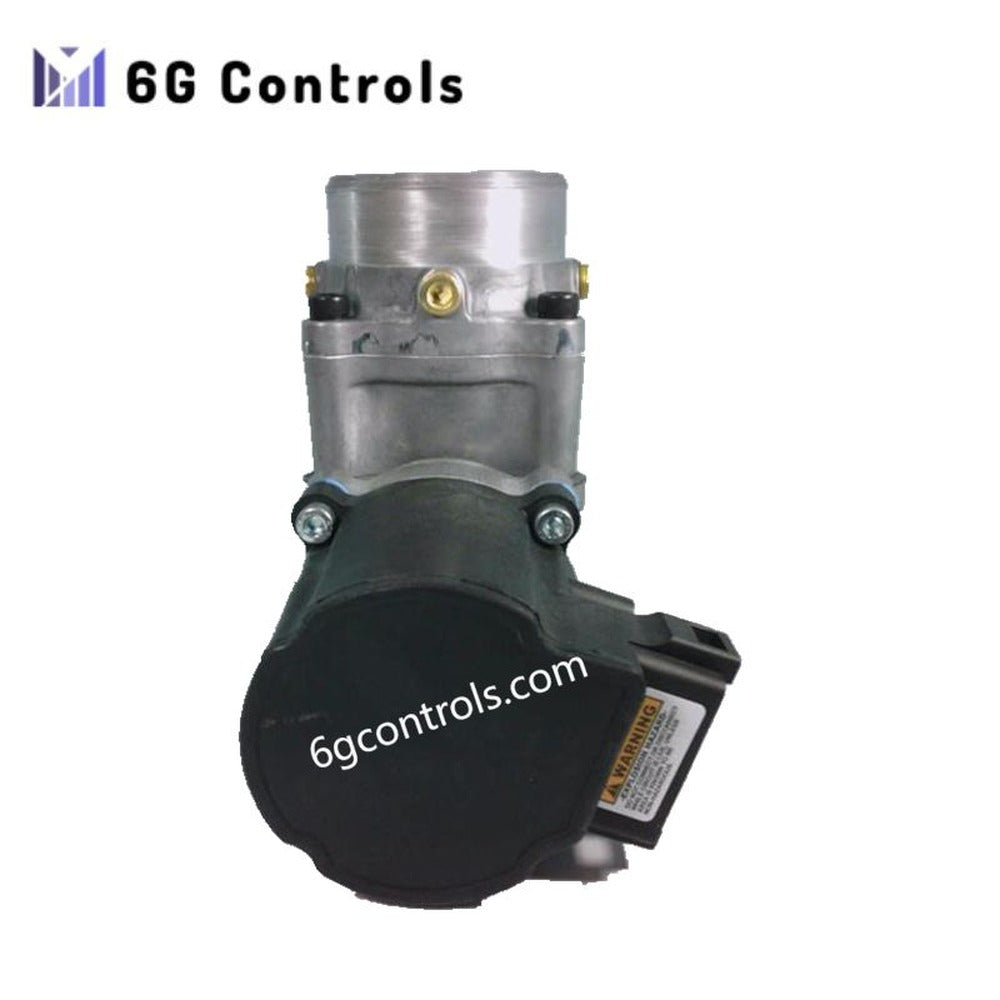

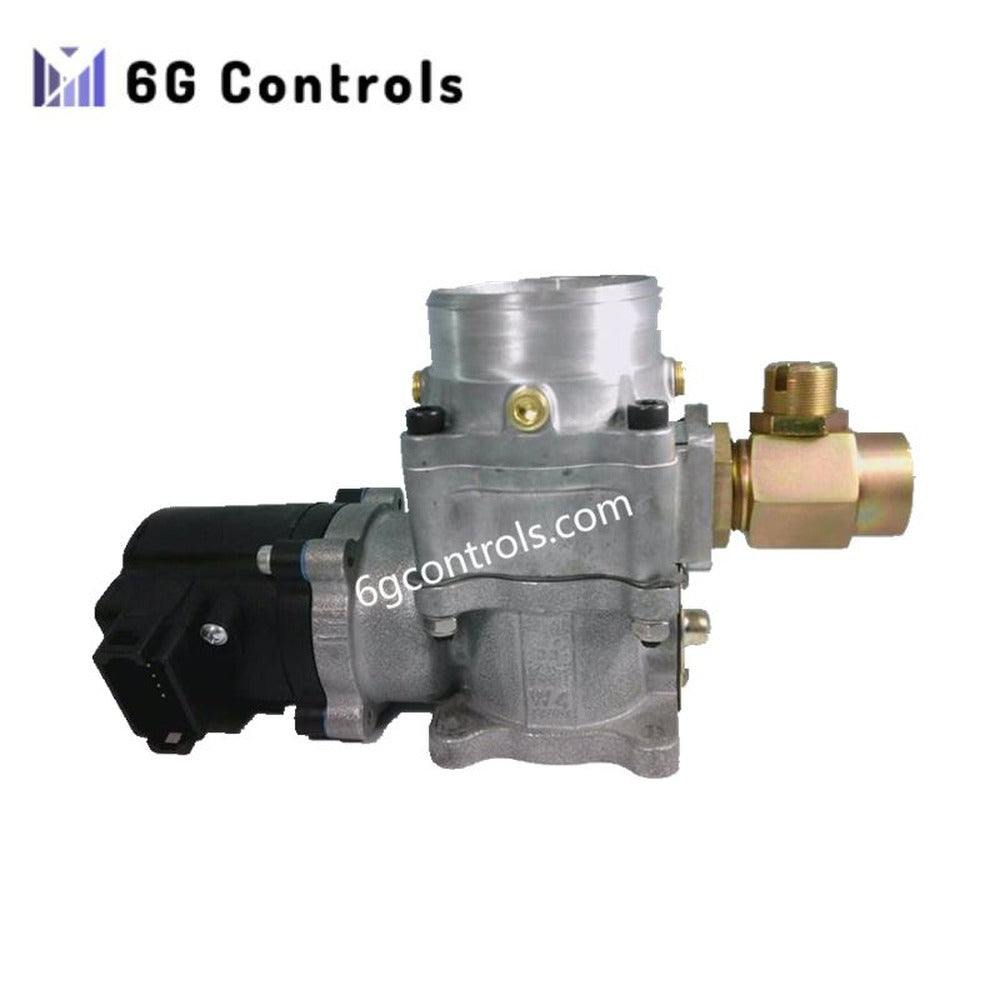

Woodward 8404-4005 ProAct Digital Plus Speed Controller

Məhsula ümumi baxış

8404-4005 ProAct™ Digital Plus qurğusu tam proqramlaşdırıla bilən rəqəmsal tənzimləyicini, yüksək məhsuldarlıqlı ikiistiqamətli elektrik aktuatorunu və inteqrasiya olunmuş qaz klapanı lövhəsini vahid kompakt konstruksiyada birləşdirən tam inteqrasiya olunmuş elektron mühərrik sürətinə nəzarət həllidir.

Mexaniki və hidravlik tənzimləmə sistemlərini əvəz etmək üçün hazırlanmış bu kontroller xarici avadanlıqların, quraşdırma əməyinin və uzunmüddətli texniki xidmətin həcmini əhəmiyyətli dərəcədə azaltmaqla dəqiq və təkrarlana bilən sürət tənzimləməsi təmin edir. O, dəyişkən yük şəraitində işləyən müasir dizel və qaz mühərrikləri üçün optimallaşdırılıb.

İdarəetmə arxitekturası və iş prinsipi

8404-4005 rəqəmsal idarə olunan Elektrik Enerjili Tənzimləyici (EPG) arxitekturasından istifadə edir. Mühərrik sürəti ilə bağlı əks əlaqə daxili mikroprosessor tərəfindən emal olunur və mikroprosessor hədəf sürəti qorumaq üçün aktuatorun fırlanma momentini və qaz klapanının bucağını fasiləsiz tənzimləyir.

İnteqrasiya olunmuş məhdud bucaqlı elektrik aktuatoru sürətli ikiistiqamətli hərəkət təmin edir və qəfil yük qoşulması və ya ayrılması zamanı mühərrikin sabit reaksiyasını qoruyur. Bu qapalı dövrəli rəqəmsal idarəetmə yanaşması ənənəvi mexaniki tənzimləyicilərlə müqayisədə daha yüksək dəqiqlik və sabitlik təmin edir.

Texniki xüsusiyyətlər

• İstehsalçı: Woodward
• Model / Hissə nömrəsi: 8404-4005
• Məhsul ailəsi: ProAct™ Digital Plus
• Kontrollerin növü: Tam proqramlaşdırıla bilən rəqəmsal sürət kontrolleri
• Aktuatorun növü: İnteqrasiya olunmuş ikiistiqamətli elektrik aktuatoru
• Qaz klapanı interfeysi: Daxili qaz klapanı lövhəsi
• Dəlik diametri: 36 mm
• Nominal fırlanma momenti: 0.34 Nm
• Qidalanma gərginliyi diapazonu: 10–32 VDC
• Nominal gərginlik: 24 VDC
• Cərəyan sərfiyyatı: 2.5 A
• İdarəetmə funksiyası: Mühərrik sürətinin və qaz klapanı vəziyyətinin tənzimlənməsi
• Dinamik reaksiya: Sürətli fəaliyyət göstərir, keçici yük dəyişiklikləri üçün uyğundur
• Konstruksiya: Sənaye səviyyəli korpus
• İstehsal ölkəsi: Almaniya
• ​Çəki: 2.44 lbs

Əsas texniki üstünlüklər

• Rəqəmsal proqramlaşdırma sürətə nəzarət parametrlərinin çevik şəkildə sazlanmasına imkan verir
• İnteqrasiya olunmuş aktuator və qaz klapanı lövhəsi xarici ötürücü sistemlərə ehtiyacı aradan qaldırır
• Yüksək ayırdetməli elektron idarəetmə sürətin sabitliyini və təkrarlana bilməsini yaxşılaşdırır
• Kompakt mexaniki ölçülər mühərrikə inteqrasiyanı asanlaşdırır
• Hidravlik və ya mexaniki tənzimləyicilərlə müqayisədə texniki xidmət tələbatı daha azdır

Tipik tətbiq sahələri

• Sənaye dizel və qaz mühərrikləri
• Əsas və ehtiyat enerji təchizatı üçün generator qurğuları
• Dəniz köməkçi və hərəkətverici mühərrikləri
• Nasos və kompressor sistemləri
• Səyyar və stasionar sənaye enerji qurğuları

ProAct™ məhsul çeşidi daxilində müqayisə

Analoq ProAct aktuatorları ilə müqayisədə 8404-4005 Digital Plus versiyası daxili rəqəmsal idarəetmə məntiqinə malikdir. Bu, qabaqcıl sazlamaya, yaxşılaşdırılmış keçici rejim göstəricilərinə və müasir mühərrik idarəetmə sistemləri ilə daha yaxşı inteqrasiyaya imkan verir. Qurğu daha yüksək idarəetmə dəqiqliyi və uyğunlaşma tələb edən tətbiqlər üçün əlverişlidir.

Tez-tez verilən suallar

8404-4005 hidravlik tənzimləyiciləri birbaşa əvəz edirmi? Bəli. İnteqrasiya olunmuş rəqəmsal kontroller və elektrik aktuatoru əksər sənaye mühərriki tətbiqlərində hidravlik tənzimləmə sistemlərini tam əvəz etmək üçün hazırlanıb.

Bu qurğu dəyişən sabit cərəyan qidalanması ilə işləyə bilərmi? Bəli. Kontroller 10–32 VDC aralığında geniş giriş diapazonunu dəstəkləyir və bu, onu standart 12 V və 24 V elektrik sistemləri ilə uyğun edir.

Aktuator üçün xarici sürücü modulu tələb olunurmu? Xeyr. Aktuatorun idarəetmə elektronikası korpusun daxilində tam inteqrasiya olunub.
