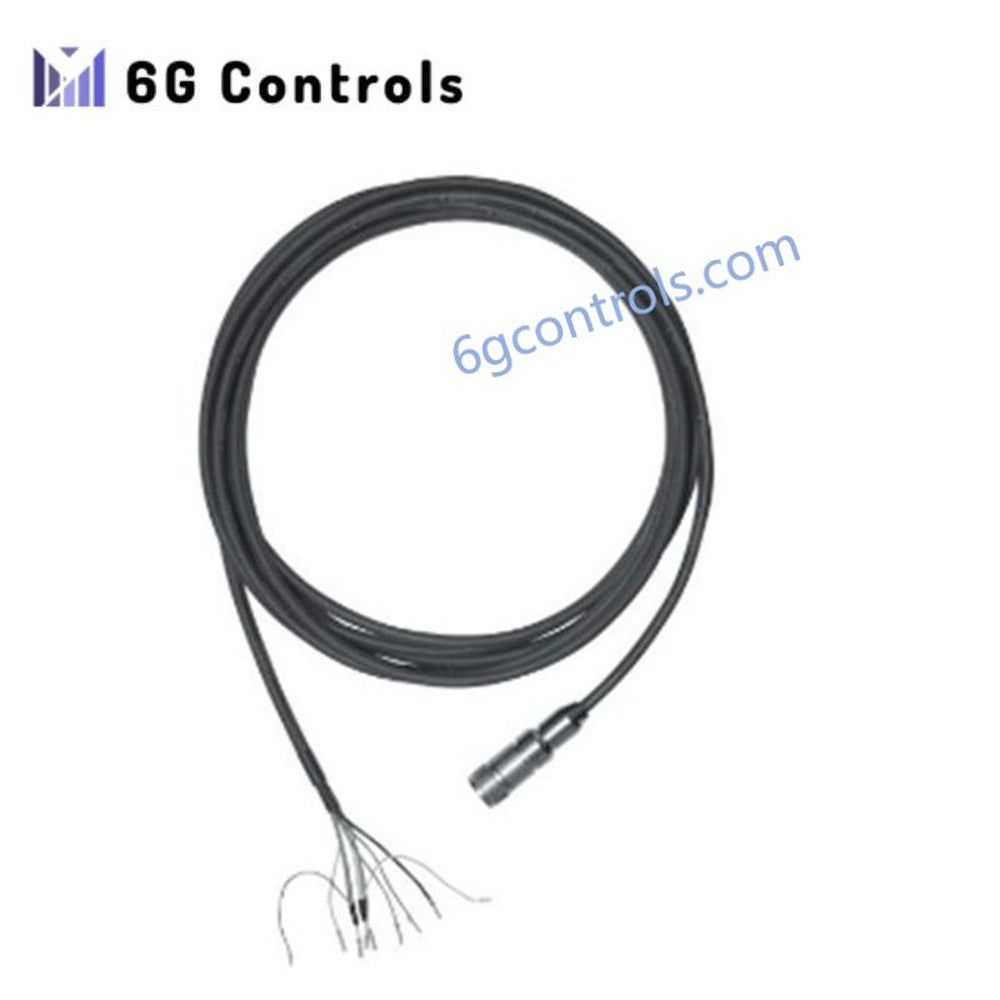

Yokogawa WU10-V-S-05 | Yokogawa | Variopin sensor kabeli

Məhsul təsviri

WU10-V-S-05 sahə sensorları ilə Yokogawa analizatorları və ya smart adapterlər arasında aşağı səviyyəli analoq siqnalların sabit və küyə davamlı ötürülməsi üçün nəzərdə tutulmuş Yokogawa VP tipli sensorlararası əlaqə kabelidir. Bu kabel siqnal bütövlüyünün və uzunmüddətli etibarlılığın kritik olduğu proses ölçmə sistemlərində geniş istifadə olunan WU10 seriyasının bir hissəsidir.

Bu kabel yaxınlıqdakı elektrik xətləri, mühərriklər və kommutasiya avadanlıqlarının yaratdığı elektromaqnit maneələri əhəmiyyətli dərəcədə azaldan tək koaksial, tam ekranlanmış konstruksiyadan istifadə edir. Variopin konnektor interfeysi, xüsusilə SA11 SMART adapteri kimi Yokogawa SENCOM adapterləri ilə istifadə edildikdə, təhlükəsiz və təkrarolunan bağlantını təmin edir.

“05” uzunluq kodu əlavə birləşmələrə ehtiyac olmadan əksər panelə və ya sahəyə quraşdırılan sistemlər üçün uyğun olan, zavodda ucluqları quraşdırılmış standart 5 metrlik kabel uzunluğunu göstərir.

Əsas texniki xüsusiyyətlər

• Analoq siqnalın sabitliyi üçün tək koaksial, ekranlanmış VP kabel quruluşu
• Yokogawa rəqəmsal və analoq sensor platformaları üçün nəzərdə tutulub
• Sabit elektrik kontaktını təmin edən, zavodda quraşdırılmış Variopin konnektoru
• Sənaye prosesləri mühitində daimi quraşdırma üçün uyğundur
• SENCOM SA11 SMART adapterləri və Yokogawa analizatorları ilə uyğun gəlir

Texniki xüsusiyyətlər

• Model: WU10-V-S-05
• Məhsul tipi: Variopin konnektorlu sensor bağlantı kabeli
• Kabel quruluşu: Tək koaksial, ekranlanmış
• Kabel uzunluğu: 5 metr
• Siqnal tipi: Analoq sensor siqnalının ötürülməsi
• Konnektor interfeysi: Variopin (VP kabel standartı)
• Ekranlama: EMI və küyün azaldılması üçün tam koaksial ekranlama
• Quraşdırma üsulu: Sahə və ya panel quraşdırması
• İş mühiti: Sənaye prosesləri üzrə tətbiqlər

Sistem uyğunluğu

WU10-V-S-05 kabeli aşağıdakılar da daxil olmaqla, Yokogawa ölçmə sistemləri ilə qüsursuz inteqrasiya üçün hazırlanıb:

• VP kabel interfeyslərindən istifadə edən Yokogawa analizatorları
• SENCOM SA11 SMART adapterləri
• Tək koaksial VP bağlantısı tələb edən Yokogawa sensorları

O, həm sensorun birbaşa analizatora qoşulmasını, həm də təsdiqlənmiş uzatma kabelləri ilə istifadə edildikdə genişləndirilmiş konfiqurasiyaları dəstəkləyir.

Tətbiq ssenariləri

Bu kabel adətən aşağıdakı sahələrdə istifadə olunur:

• Kimya və neft-kimya zavodlarında proses analizatorları
• Elektrik enerjisi istehsalı üzrə ölçmə sistemləri
• Su və tullantı sularının monitorinqi sistemləri
• Neft emalı zavodları və əczaçılıq proseslərinə nəzarət mühitləri
• Analoq sensor siqnallarının elektrik küyündən qorunmalı olduğu istənilən quraşdırma

WU10 seriyasında modellərin müqayisəsi

• WU10-V-S-05: Tək koaksial VP kabel, 5 m uzunluq, standart analoq siqnal istifadəsi
• WU10-V-D seriyası: Daha mürəkkəb sensor interfeysləri üçün ikili koaksial VP kabellər
• WF10 / WE10 seriyaları: Xüsusi Yokogawa sensor tipləri üçün alternativ kabel ailələri

Seçim sensorun konstruksiyasından, siqnal tələblərindən və quraşdırma məsafəsindən asılıdır.

Tez-tez verilən suallar

S: Bu kabel yüksək küylü sənaye sahələri üçün uyğundurmu? C: Bəli. Koaksial ekranlama konstruksiyası sənaye müəssisələrində geniş yayılmış yüksək gərginlik və yüksək cərəyan mənbələrindən yaranan maneələri minimuma endirir.

S: Kabeli 5 metrdən artıq uzatmaq olarmı? C: Bəli. Yokogawa-nın siqnal bütövlüyü ilə bağlı təlimatlarına əməl etmək şərtilə, WU10 seriyası təsdiqlənmiş uzatma kabellərini dəstəkləyir.

S: Konnektor sahədə ucluqlarla təchiz edilə bilərmi? C: Xeyr. Sabit elektrik göstəricilərini və etibarlılığı təmin etmək üçün Variopin konnektoru zavodda quraşdırılır.
