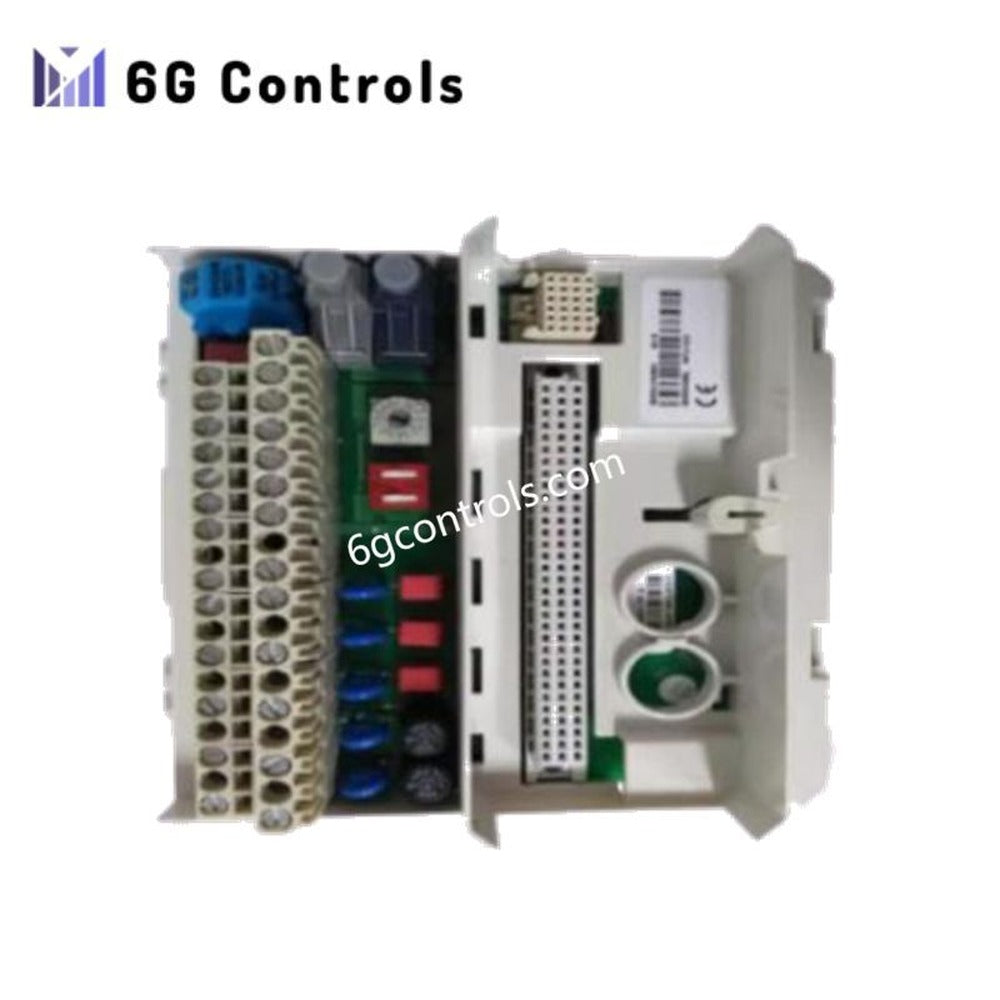

Módulo de salida digital ABB NMYU-21C 3BSE017429R1

🧩 Descripción general del producto

El ABB NMYU-21C es un módulo de salida digital de alto rendimiento diseñado para los sistemas de control distribuido Advant y Symphony Plus. Proporciona un control fiable de relés, solenoides e indicadores, manteniendo al mismo tiempo un alto aislamiento eléctrico. Además, su diseño robusto garantiza una conmutación rápida, amplia compatibilidad de voltaje e integración fluida en sistemas complejos de automatización industrial. Por lo tanto, los ingenieros pueden utilizar este módulo con confianza en entornos exigentes, como la generación de energía, el procesamiento petroquímico y la automatización de procesos de fabricación.

⚡ Aspectos funcionales destacados y beneficios clave

• Proporciona ocho salidas de relé normalmente abiertas, agrupadas en dos conjuntos de cuatro canales.
• Admite múltiples voltajes de CA y CC, lo que mejora la flexibilidad en distintas aplicaciones.
• Garantiza un alto aislamiento, una conmutación rápida y una integridad de señal fiable en condiciones industriales.
• Gestiona eficazmente cargas resistivas y de servicio piloto, reduciendo la necesidad de relés externos.
• Ofrece compatibilidad con longitudes de cable considerables para conexiones apantalladas y no apantalladas.
• Simplifica el mantenimiento del sistema gracias al montaje en carril DIN y sus dimensiones compactas.

📊 Especificaciones técnicas

• ​Tipo de producto: Módulo de salida digital
• Número de modelo: NMYU-21C
• Número de pieza: 3BSE017429R1
• Canales de salida: 8 relés normalmente abiertos
• Agrupación de canales: 2 grupos de 4 canales cada uno
• Voltaje de salida nominal: 24VCC / 24VCA / 48VCA / 120VCA / 240VCA
• Corriente de salida nominal: Máx. 2,0 A por canal (carga resistiva); 1,5 A a 240 VCA (servicio piloto)
• Corriente máxima por grupo: 8 A por grupo
• Frecuencia de salida: Hasta 1 kHz
• Retardo de conmutación: Máx. 10 ms (ENCENDIDO/APAGADO)
• Capacidad de carga de lámpara: 200 W a 230 VCA; 30 W a 24 VCC
• Longitud máxima del cable: 1000 m (apantallado), 600 m (no apantallado)
• Voltaje de funcionamiento: 24 VCC
• Tipo de montaje: Carril DIN
• Grado de protección: IP20
• Certificaciones: CE, RoHS
• Dimensiones: 178 mm × 25 mm × 254 mm
• Peso: 0,4 kg

🏭 Aplicaciones típicas e integración del sistema

El NMYU-21C se utiliza ampliamente en entornos de automatización industrial para controlar dispositivos de campo en sistemas críticos. Por ejemplo, gestiona luces indicadoras, solenoides y operaciones de relé en centrales eléctricas e instalaciones de procesamiento químico. Además, se integra perfectamente en arquitecturas DCS Advant y Symphony Plus, garantizando una temporización precisa de las salidas y una interferencia mínima de la señal.

🛠 Soporte y fiabilidad

ABB garantiza que el NMYU-21C cumple estrictos estándares de calidad, proporcionando fiabilidad a largo plazo en condiciones adversas. Las revisiones de mantenimiento periódicas y un cableado adecuado prolongan su vida útil. Además, el diseño del módulo para montaje en carril DIN simplifica las tareas de sustitución o actualización.

❓ Preguntas frecuentes

P1: ¿Qué dispositivos puede controlar el NMYU-21C? R1: Controla de forma fiable relés, solenoides, luces indicadoras y otros dispositivos de campo de baja potencia.

P2: ¿Qué voltajes admite el módulo? R2: Admite salidas de 24 VCC, 24 VCA, 48 VCA, 120 VCA y 240 VCA.

P3: ¿Puede gestionar conmutaciones de alta frecuencia? R3: Sí, el módulo admite frecuencias de conmutación de salida de hasta 1 kHz para aplicaciones dinámicas.

P4: ¿Cómo se monta el módulo? R4: Se monta fácilmente en carriles DIN estándar para una integración del sistema compacta y eficiente.

P5: ¿Qué grado de protección y certificaciones tiene? R5: El módulo tiene un grado de protección IP20 y cuenta con certificaciones de conformidad CE y RoHS.
