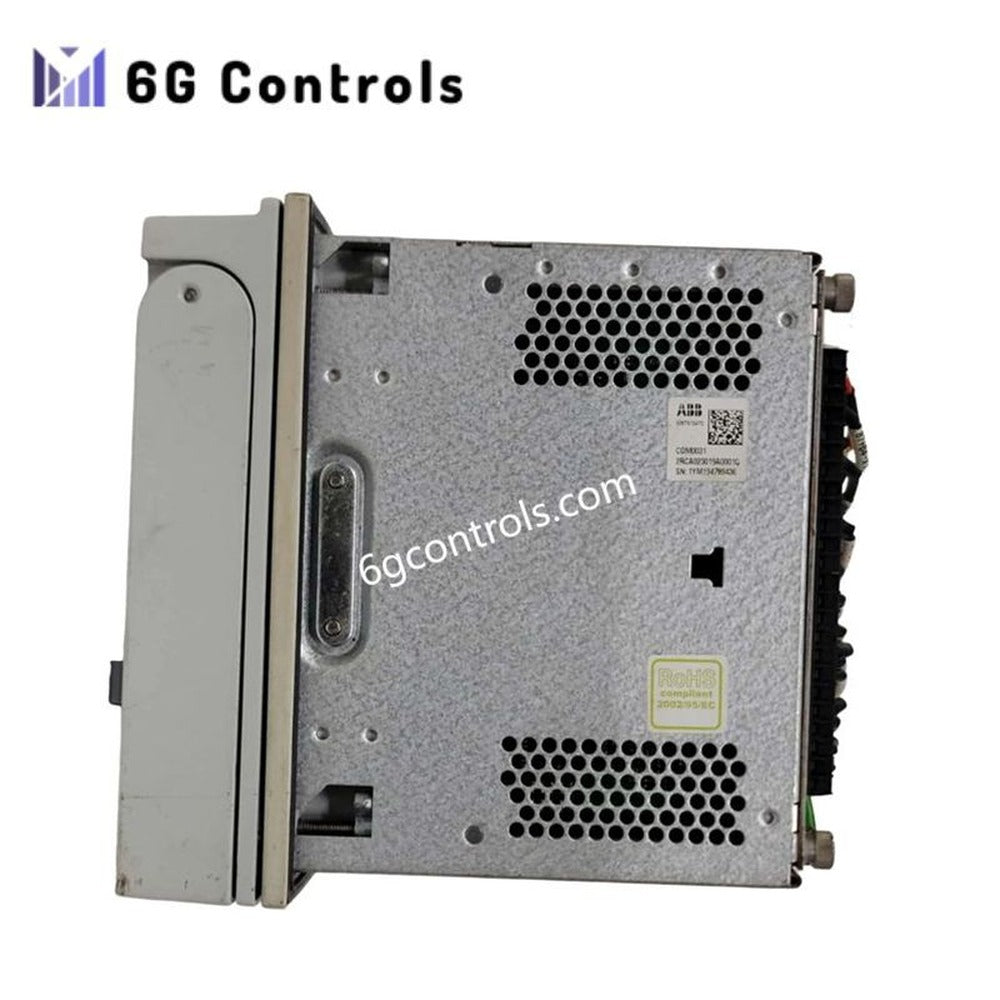

ABB RET615E_1G HBTFBCADABC1ANN11G Relé de protección de transformador

Descripción general

El ABB RET615E_1G HBTFBCADABC1ANN11G es un relé de protección y control de transformadores diseñado para sistemas eléctricos de media y alta tensión. Proporciona una protección precisa para transformadores de dos devanados, además de ofrecer funciones fiables de control, supervisión y medición en una única plataforma compacta. Asimismo, su consolidada arquitectura Relion® 615 garantiza un funcionamiento confiable en entornos industriales y de empresas eléctricas exigentes. El relé incorpora comunicación avanzada IEC 61850, lo que permite una integración fluida en los sistemas modernos de automatización de subestaciones.

Características funcionales destacadas

El relé RET615E_1G ofrece una protección diferencial rápida que mejora la estabilidad del transformador durante las fallas internas. Su control integrado del interruptor y del seccionador simplifica las tareas de automatización de bahías y mejora la eficiencia operativa. Además, el relé incluye una gran interfaz LCD programable que facilita la navegación intuitiva y la configuración rápida. Los ingenieros valoran su redundancia PRP y HSR, que garantiza una comunicación continua incluso durante fallas de red. Asimismo, su diseño enchufable reduce significativamente el tiempo de instalación y prueba.

Especificaciones técnicas

Tensión nominal: 24–250 V CC / 100–240 V CA Corriente nominal: 1 A / 5 A Frecuencia: 50/60 Hz Funciones de control: control del interruptor, control del seccionador, enclavamiento Funciones de registro: hasta 1000 eventos, registros de perturbaciones, captura de formas de onda Protocolos de comunicación: IEC 61850, IEC 61850-9-2 LE, DNP3, IEC 60870-5-103, Modbus, PROFIBUS DPV1 (mediante SPA-ZC 302) Redundancia: compatible con PRP y HSR Temperatura de funcionamiento: –25 °C a +55 °C Dimensiones: 177 × 214 × 270 mm Peso: 4.1 kg Método de instalación: montaje empotrado o montaje en panel Conformidad: IEC, ANSI, CE, RoHS

Aplicaciones típicas / Casos de uso

Este relé se utiliza ampliamente en bahías de transformadores de subestaciones de empresas eléctricas e instalaciones industriales que requieren una alta confiabilidad. Protege transformadores elevadores de generadores, transformadores de distribución de media tensión y transformadores industriales de potencia que funcionan bajo condiciones de carga dinámicas. Asimismo, el dispositivo se adapta perfectamente a proyectos de modernización, ya que su flexibilidad de comunicación simplifica la integración con sistemas SCADA antiguos y modernos. Los operadores también lo utilizan en plantas que requieren un registro avanzado de perturbaciones para el análisis posterior a eventos.

Soporte y mantenimiento

ABB respalda el RET615E_1G con documentación, actualizaciones de firmware y herramientas de gestión del ciclo de vida que prolongan la vida útil del equipo. Asimismo, los equipos de mantenimiento valoran sus capacidades de autodiagnóstico, que permiten solucionar problemas rápidamente y reducir los tiempos de inactividad no planificados. El diseño modular del hardware del relé también garantiza procedimientos de sustitución eficientes durante los intervalos de servicio programados.

Preguntas frecuentes

P1: ¿Qué transformadores protege normalmente el RET615E_1G? Protege transformadores de dos devanados, unidades de generador-transformador y transformadores elevadores o reductores.

P2: ¿El relé es compatible con la comunicación digital moderna de subestaciones? Sí, es compatible con IEC 61850, incluidos los valores muestreados (IEC 61850-9-2 LE), y con varios protocolos tradicionales.

P3: ¿Puede funcionar el relé en entornos adversos? Sí, su rango de temperatura de funcionamiento de –25 °C a +55 °C garantiza un rendimiento fiable en condiciones exigentes.

P4: ¿Qué opciones de redundancia están disponibles? Es compatible con PRP y HSR, lo que ofrece una comunicación continua incluso durante fallas de red.

P5: ¿Cuántos eventos puede almacenar el dispositivo? Registra hasta 1000 eventos y proporciona datos detallados de perturbaciones y formas de onda para su análisis.
