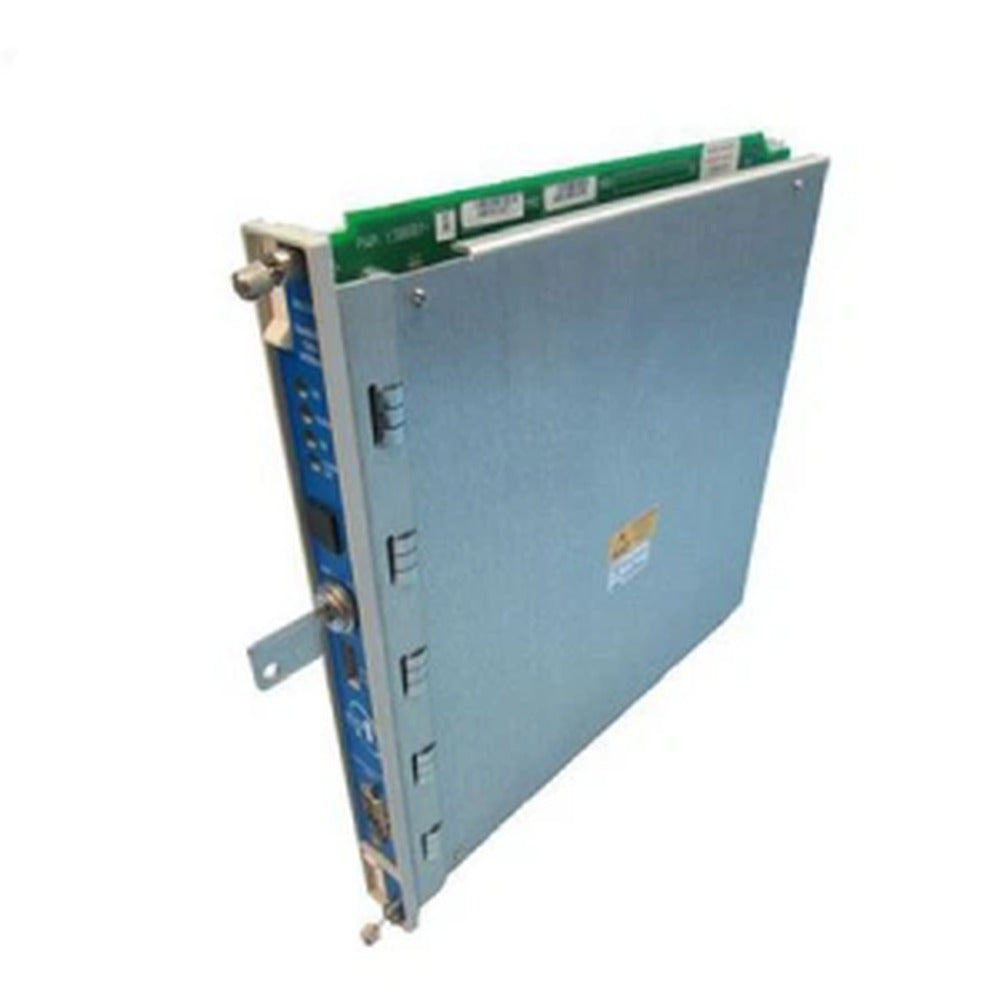

Monitor de posición de vástago alternativo Bently Nevada 3500/72M - Monitorización precisa de maquinaria alternativa

Introducción al Recip Rod Position Monitor Bently Nevada 3500/72M

El Recip Rod Position Monitor Bently Nevada 3500/72M es un dispositivo de cuatro canales diseñado para monitorizar compresores alternativos. El monitor acepta entradas de transductores de proximidad, acondiciona la señal para proporcionar mediciones de posición dinámicas y estáticas, y compara las señales acondicionadas con alarmas programables por el usuario. Con este monitor, puede configurar puntos de ajuste de alerta para cada valor medido activo y puntos de ajuste de peligro para dos de los valores medidos activos. El Recip Rod Position Monitor 3500/72M es una herramienta esencial para maquinaria de compresores alternativos. Está diseñado para proteger el compresor comparando continuamente los parámetros monitorizados con los puntos de ajuste de alarma configurados, para mostrar alarmas y activar relés cuando sea necesario. Este monitor se programa mediante el software 3500 Rack Configuration, que permite monitorizar el estado de la maquinaria y proporcionar información tanto al personal de operaciones como al de mantenimiento.

Configuración y funciones de los canales

Los canales del monitor se programan por pares y pueden realizar hasta dos funciones a la vez. Por ejemplo, los canales 1 y 2 pueden realizar una función mientras los canales 3 y 4 realizan otra función o la misma. Cada canal, según cómo se configure, normalmente acondiciona su señal de entrada para generar diversos parámetros denominados valores medidos. Estos valores medidos incluyen la posición de la biela, la caída de la biela y el hipercompresor.

Requisitos de la API 618

El Recip Rod Position Monitor 3500/72M cumple los requisitos de la norma API 618 para compresores alternativos. La API 618 es una especificación para el diseño, la fabricación y las pruebas de compresores alternativos. Su objetivo es garantizar que los compresores se diseñen, fabriquen y prueben para cumplir normas específicas de rendimiento y seguridad. El cumplimiento de la API 618 es esencial para garantizar el funcionamiento seguro y eficiente de los compresores alternativos. El Recip Rod Position Monitor 3500/72M está diseñado para cumplir estos requisitos y proporciona una monitorización y protección fiables para compresores alternativos.

Características físicas del módulo Bently Nevada 3500/72M-01-00 Recip Rod Position Monitor 3500/72M-01-00

Módulo monitor (placa principal)
Dimensiones (Altura x anchura x profundidad)	241,3 mm x 24,4 mm x 241,8 mm (9,50 pulg. x 0,96 pulg. x 9,52 pulg.)
Peso	0,91 kg (2,0 lb)
Módulos de E/S (sin barrera)
Dimensiones (Altura x anchura x profundidad)	241,3 mm x 24,4 mm x 99,1 mm (9,50 pulg. x 0,96 pulg. x 3,90 pulg.)
Peso	0,20 kg (0,44 lb)
Módulos de E/S (con barrera)
Dimensiones (Altura x anchura x profundidad)	241,3 mm x 24,4 mm x 163,1 mm (9,50 pulg. x 0,96 pulg. x 6,42 pulg.)
Peso	0,46 kg (1,01 lb)

Códigos de modelo similares del módulo Bently Nevada 3500/72M-01-00 Recip Rod Position Monitor 3500/72M-01-00 para su referencia: 3500/72-01-00, 3500/72-01-01, 3500/72-01-02, 3500/72-02-00, 3500/72-02-01, 3500/72-02-02, 3500/72-03-00, 3500/72-03-01, 3500/72-03-02, 125808-08, 128015-08, 128702-01, 128710-01, 176449-08, 140471-01, 00580434, 140482-01, 135489-01, 00580441, 00502133, 146479-01
