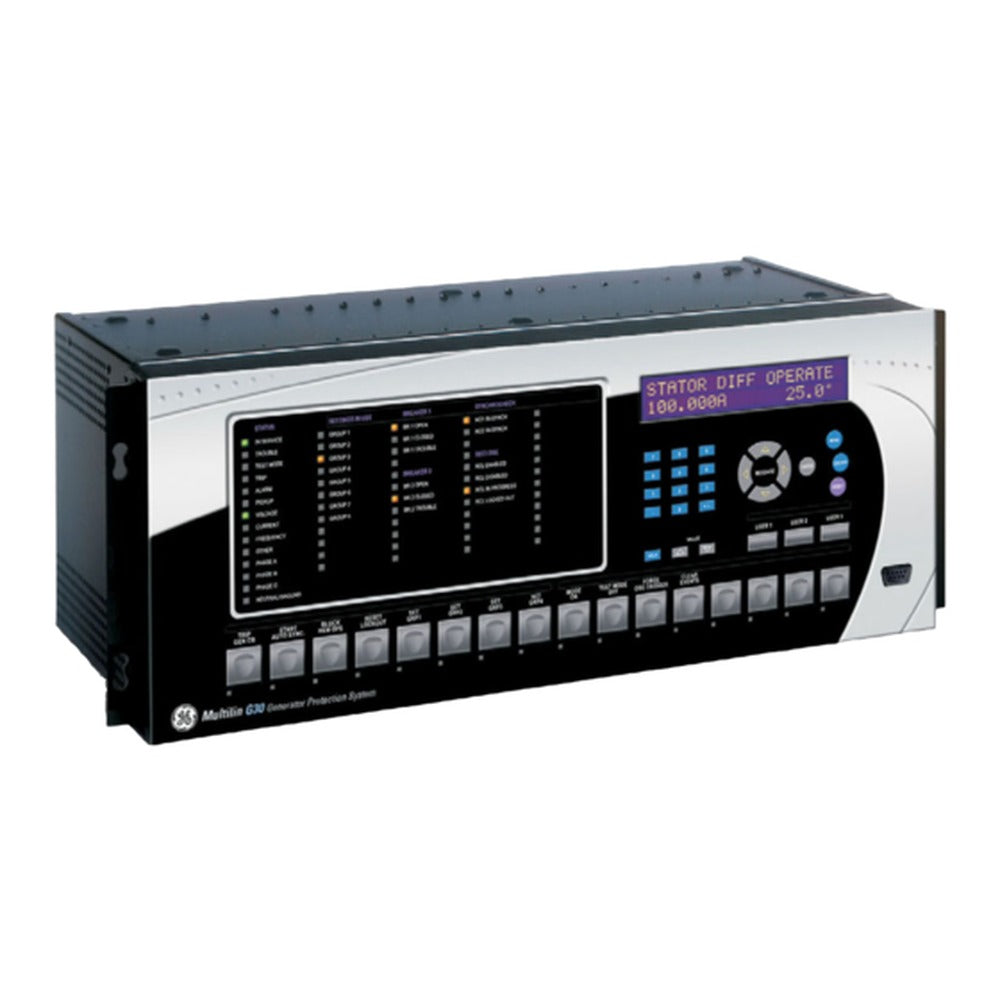

Sistemas de protección de generadores GE Multilin G30

The GE Multilin G30 El sistema de protección de generadores ofrece protección avanzada para generadores pequeños y medianos, incluida la protección combinada del generador y el transformador. Está basado en la plataforma UR líder del sector y es ideal para generadores accionados por turbinas de vapor, hidráulicas y de combustión en diversas aplicaciones. El G30 destaca en situaciones en las que tanto el generador como el transformador requieren protección dentro de la misma zona, ya que ofrece soluciones rentables en un único dispositivo. Además, garantiza capacidades avanzadas de comunicación mediante un conmutador Ethernet administrado integrado y admite protocolos de comunicación estándar como IEC 61850. El G30, miembro de la familia de relés de protección UR, es una opción confiable para proteger generadores pequeños y medianos y aplicaciones que requieren protección combinada del generador y el transformador.

APLICACIONES

• Generadores pequeños y medianos accionados normalmente por turbinas de vapor, gas o hidráulicas
• Generadores de almacenamiento por bombeo
• Generador y transformador combinados en la zona de protección•Protección de interconexión de generadores distribuidos (DG) conforme a IEEE 154

BENEFICIO PRINCIPAL

• Protección completa para generadores pequeños y medianos
• Capacidades avanzadas de automatización para proporcionar soluciones personalizadas de protección y control
• Protección combinada del generador y el transformador
• Tres puertos Ethernet independientes de fibra o cobre para conexiones de red simultáneas o dedicadas, con sincronización horaria avanzada de 1 microsegundo mediante LAN y compatibilidad con IEEE® 1588
• Las comunicaciones de alta velocidad entre pares reducen el cableado entre relés y los costos de instalación asociados
• Protocolo IEC® 61850 integrado
• Aumente la disponibilidad de la red reduciendo el tiempo de conmutación por falla a cero mediante la compatibilidad con IEC 62439-3 «PRP»
• CyberSentry™ proporciona ciberseguridad avanzada alineada con los estándares y servicios del sector (NERC® CIP, AAA, Radius, RBAC, Syslog)
• La sólida seguridad de red permite proteger la infraestructura crítica mediante el registro de comandos de usuario y el control de acceso con permisos dobles
• El registro avanzado de fallas y perturbaciones elimina la necesidad de dispositivos de registro redundantes
• La solución completa de bus de proceso IEC 61850 optimiza los recursos y minimiza los costos totales del ciclo de vida de P&C

CARACTERÍSTICAS

Protección y control

• Diferencial general de la unidad, incluido el transformador
• Protección contra fallas a tierra restringidas, sobrecarga térmica, sobrecorriente direccional, temporizada, instantánea, de fase, de neutro, de secuencia negativa y de tierra
• Protección de fase dividida
• Pérdida de excitación, sobreexcitación
• Subtensión del neutro del tercer armónico
• Desequilibrio del generador
• Potencia inversa y baja potencia activa
• Energización accidental
• Comprobación de sincronismo
• Inversión de la secuencia de fases para almacenamiento por bombeo
• Fallo de CT para cada banco de CT, fallo del fusible de VT

Comunicaciones

• Interfaces de red: hasta tres puertos Ethernet de fibra o cobre de 100 Mb, RS485, RS232, RS422, G.703, C37.94
• Múltiples protocolos: IEC 61850, DNP 3.0 y Modbus® serie/TCP, IEEE 1588, IEC 60870-5-104 y 103, PRP, SNTP, HTTP, TFTP, EGD
• E/S directa: intercambio de datos seguro y de alta velocidad entre UR para aplicaciones de disparo de transformadores
• Conmutador Ethernet gestionado integrado con cuatro puertos de fibra óptica de 100 Mbit y 2 puertos de cobreInterfaz de bus de proceso IEC 61850

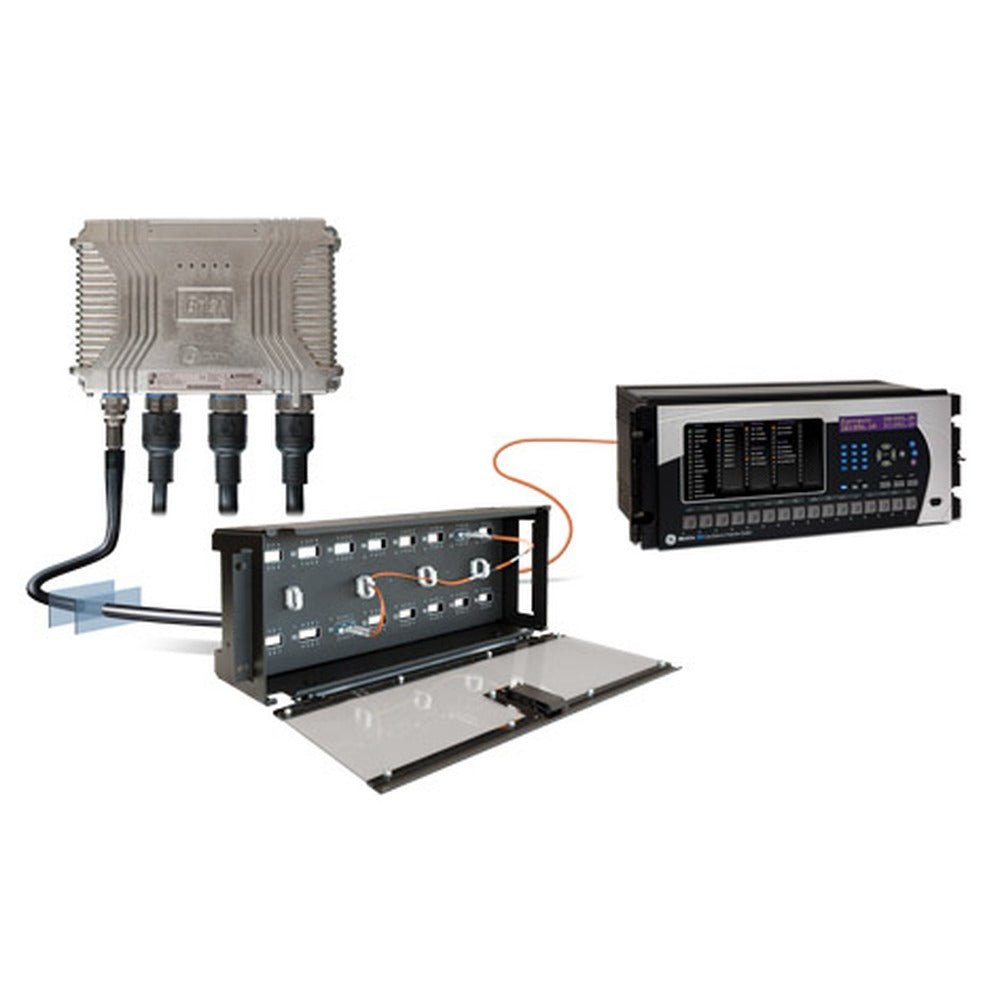

Interfaz de bus de proceso IEC 61850

• Comunicaciones robustas con hasta 8 unidades HardFiber
• Arquitectura redundante para mayor fiabilidad y seguridadSupervisión y medición

Supervisión y medición

• Medición: corriente, tensión, potencia, energía, frecuencia
• Las avanzadas capacidades de grabación ofrecen un registrador de 1024 eventos, captura de formas de onda configurable y ampliable, y registrador de datos
• Configuración de registros de auditoría de seguridad para realizar un seguimiento de los cambios en las configuraciones del G30Software EnerVistaTM•Diseñador gráfico de lógica y monitor de lógica para simplificar el diseño y las pruebas mediante EnerVista UR Engineer

Software EnerVistaTM

• El conjunto de herramientas de notificación de servicio y actualización garantiza que los documentos y el software del dispositivo estén actualizados mediante EnerVista Launchpad
• EnerVista Integrator, que facilita la integración de los datos del G30 en sistemas de supervisión y control nuevos o existentes

Para obtener información más detallada sobre el producto, haga clic para descargar el documento o acceda a él en línea:GE_G30_-_Brochure100
