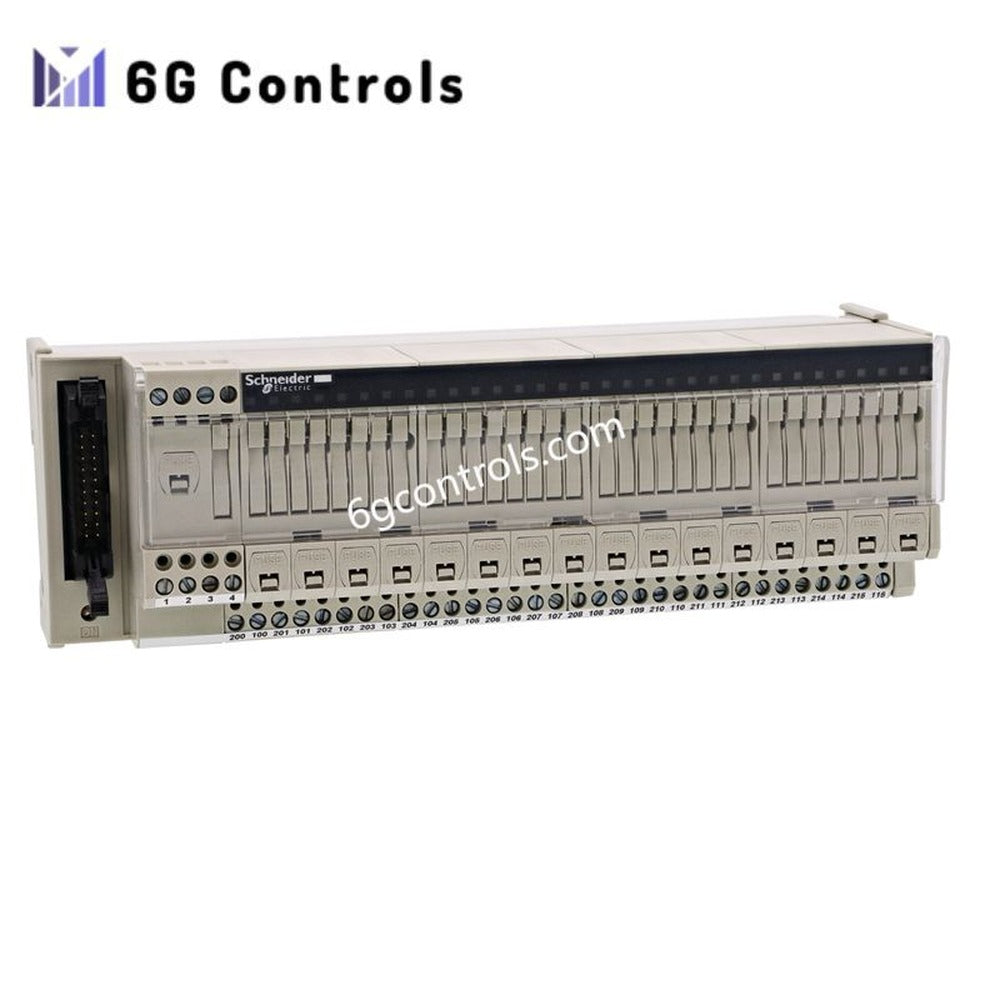

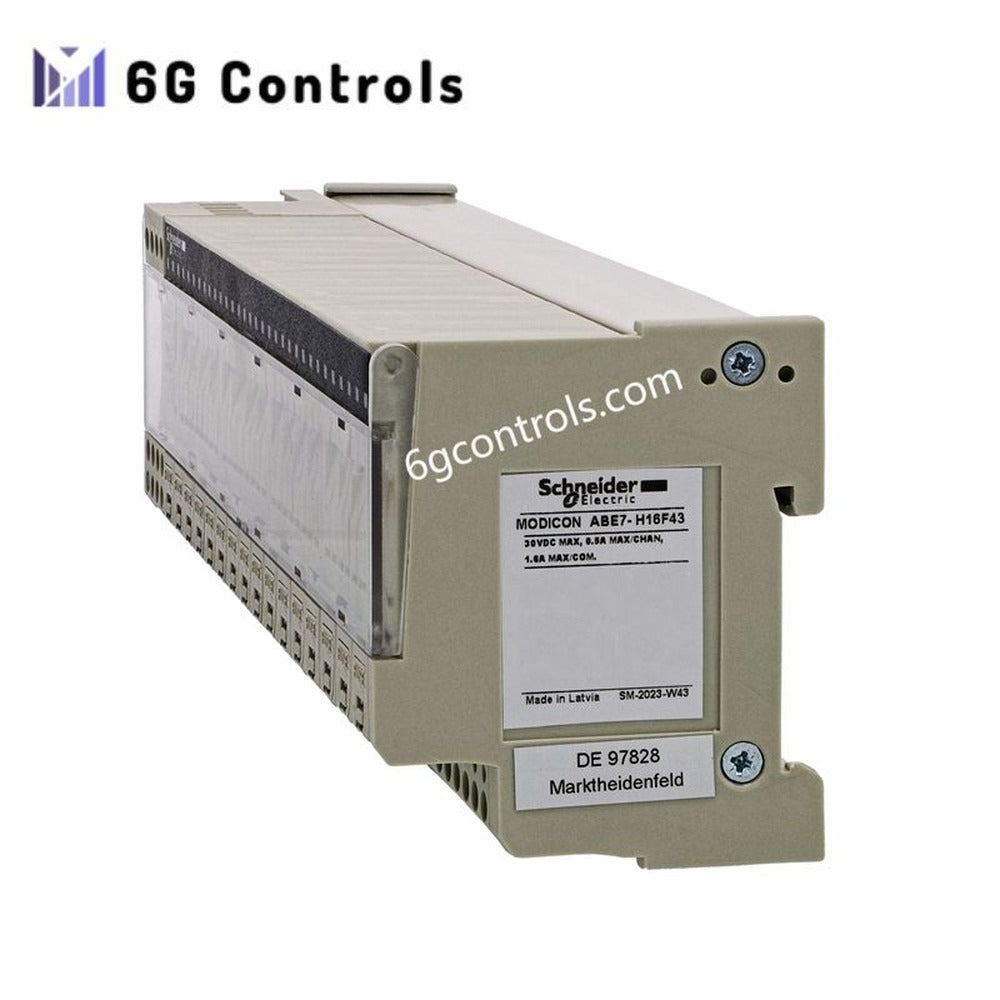

Schneider Electric ABE7H16F43 Sub-base pasiva de conexión

Configurada para la terminación de señales y la adaptación del cableado de campo en arquitecturas de E/S Modicon, la Schneider Electric ABE7H16F43 (sub-base de salida ABE7H16F43) proporciona una derivación eléctrica directa entre las interfaces PLC HE10 y los terminales de tornillo de nivel de campo dentro de los sistemas Modicon. El dispositivo dirige 16 canales de salida discretos mediante una estructura de interconexión pasiva, integrando protección mediante fusibles, indicación LED de estado y distribución de polaridad sin procesamiento interno de señales.

Desglose del sufijo y matriz del modelo

No se define ninguna segmentación jerárquica del sufijo para ABE7H16F43. El modelo es una configuración de orden fijo dentro de la familia de sub-bases de conexión Modicon ABE7.

Especificaciones del hardware

Arquitectura de terminación de señales de E/S Modicon y distribución de fusibles

La ABE7H16F43 implementa una capa pasiva de conversión de HE10 a terminales para el cableado de salidas digitales distribuidas en sistemas de E/S Modicon adyacentes al backplane. Cada canal integra elementos fusibles por línea e indicación LED de estado (verde/rojo) para el estado del canal y la detección de fallos en el nivel de terminación de campo. La continuidad de la señal se segmenta mediante interruptores de desconexión a nivel de canal, lo que permite el aislamiento sin intervenir en el lado del PLC.

El direccionamiento de los canales mantiene una distribución de polaridad definida (bus común de 0 V) en las 16 salidas, a la vez que mantiene la separación galvánica entre el cableado de campo y la interfaz del controlador mediante una estructura de aislamiento a nivel del conector. La arquitectura de la sub-base está optimizada para una expansión determinista de E/S cuando se combina con las familias de controladores Modicon M221, TSX Micro y Premium.

El comportamiento de comunicación adyacente al backplane no es activo; sin embargo, la ampliación de la densidad del cableado y la alineación de la asignación de pines HE10 deben mantenerse coherentes para preservar la asignación determinista de salidas en conjuntos de E/S Modicon de varios bastidores.

Preguntas frecuentes (FAQ)

P: ¿La ABE7H16F43 realiza algún acondicionamiento de señales o procesamiento lógico? R: No. El módulo es una sub-base pasiva de interconexión. Todo el procesamiento de señales lo realiza la tarjeta de salida del PLC ascendente.

P: ¿Cuál es la disposición de fusibles por canal? R: Cada canal de salida incluye un fusible individual de 5 x 20 mm, de acción rápida y con una capacidad nominal de 0.125 A, además de un fusible de protección común aguas arriba para las rutas de alimentación compartidas.

P: ¿Se pueden aislar los canales sin retirar el cableado? R: Sí. Cada canal incluye un interruptor-seccionador integrado que permite el aislamiento mecánico manteniendo la integridad del cableado de los terminales.

Directrices de instalación en campo

El módulo está diseñado para instalarse en un carril DIN simétrico de 35 mm mediante bloqueo con clip, opcionalmente reforzado con fijación mediante tornillos en placas de montaje rígidas. La alineación del conector HE10 debe estar completamente insertada para garantizar la correspondencia correcta entre pines y terminales.

El cableado de campo debe cumplir con los rangos de conductores de AWG 28 a AWG 12, según el tipo de terminación, rígida o trenzada. El par de apriete de los terminales de tornillo debe mantenerse en 0.6 N·m utilizando un destornillador plano de 3.5 mm.

La continuidad del blindaje, cuando corresponda, debe terminarse en un único punto de tierra de referencia para evitar corrientes circulantes entre conjuntos de varias sub-bases. Los comunes de los canales no deben puentearse externamente si la distribución interna de polaridad está activa.
