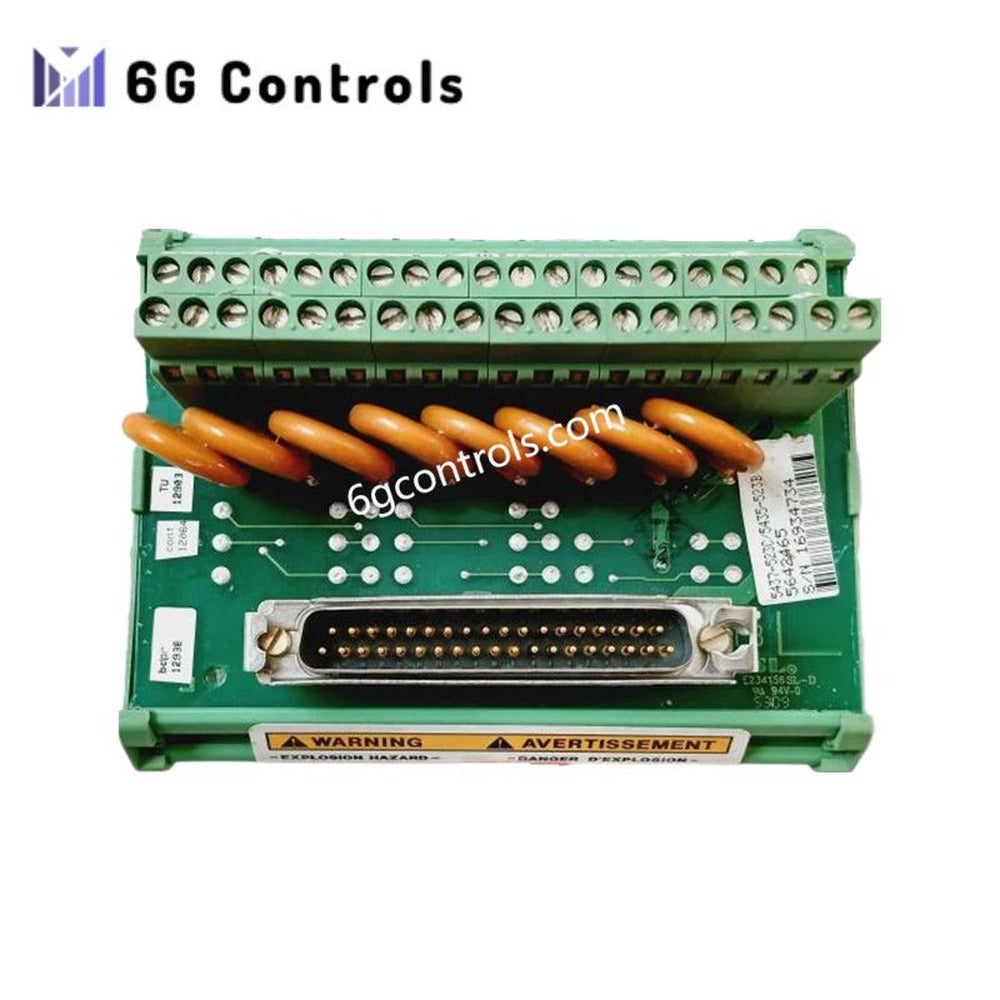

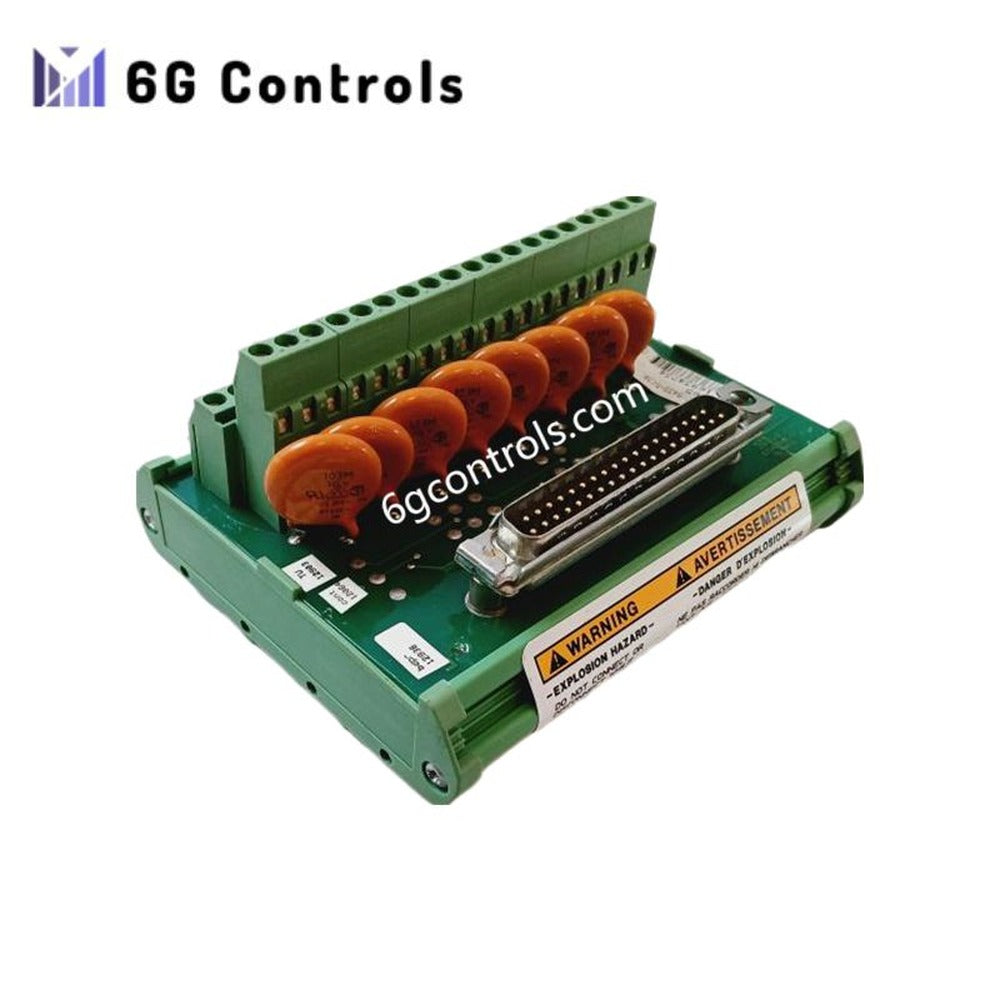

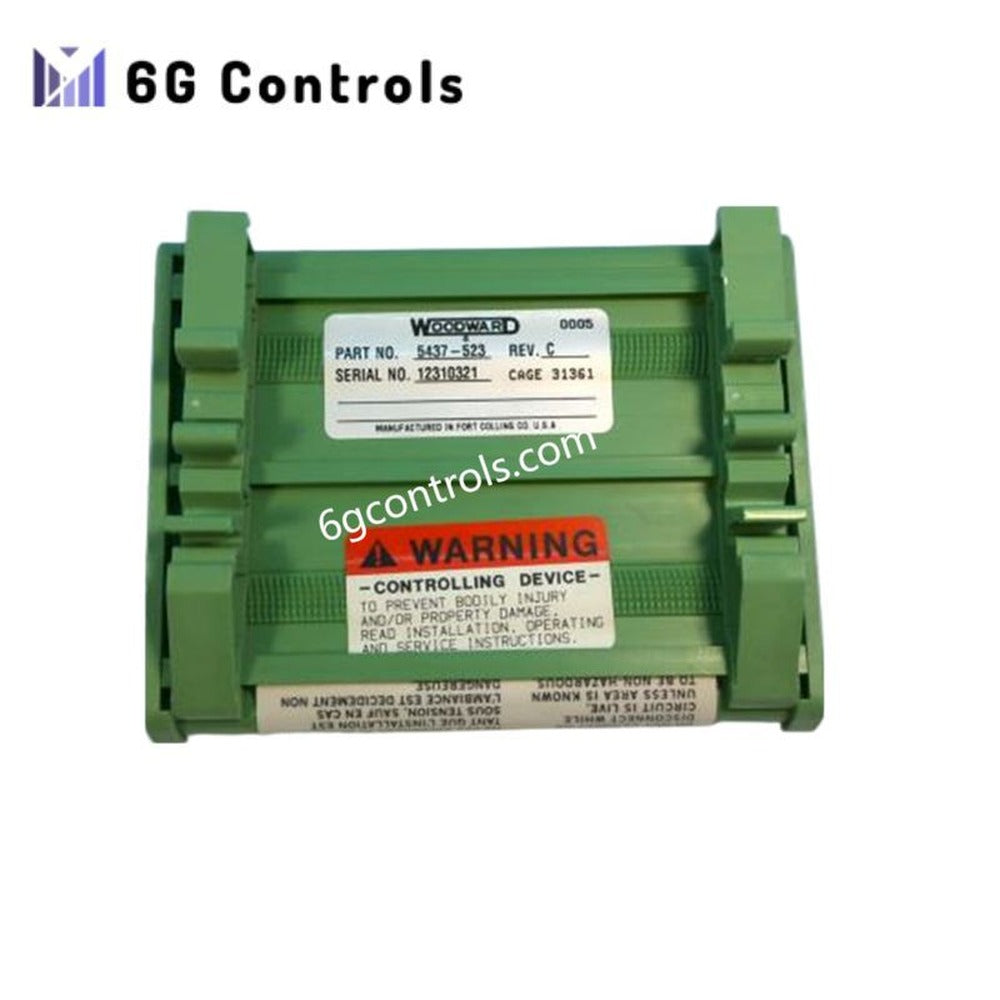

5437-523C | سری MicroNet Woodward | ماژول ترمینال میدانی آنالوگ

مروری بر محصول

ماژول ترمینال میدانی Woodward 5437-523C یک رابط ترمینال آنالوگ است که برای پلتفرم‌های کنترلی MicroNet و MicroNet Plus طراحی شده است. این ماژول به‌عنوان مرز فیزیکی و الکتریکی میان تجهیزات سطح میدان و مدارهای الکترونیکی ورودی/خروجی کنترلر عمل می‌کند و انتقال پایدار سیگنال، ایزولاسیون الکتریکی و عملکرد قابل‌اعتماد بلندمدت را در سیستم‌های کنترل حیاتی فراهم می‌سازد.

این ماژول که برای کاربردهای کنترل توربین، موتور و ژنراتور طراحی شده است، مسیریابی پاک سیگنال‌های آنالوگ را تضمین می‌کند و هم‌زمان از سخت‌افزار حساس کنترلر در برابر نویز، مشکلات اتصال زمین و اختلالات گذرایی رایج در محیط‌های صنعتی محافظت می‌کند.

شرح عملکرد

5437-523C یک FTM آنالوگ استاندارد است که به ترمینال‌های پیچی و رابط سیستمی 37 پین مجهز شده است. این ماژول هنگام استفاده همراه با ماژول‌های ورودی/خروجی سازگار MicroNet، از انتقال دقیق و کم‌نویز سیگنال‌های خروجی آنالوگ پشتیبانی می‌کند. طراحی آن بر یکپارچگی الکتریکی، سیم‌کشی آسان و قابلیت تعمیر و نگهداری در تابلوهای کنترل تأکید دارد.

این ماژول معمولاً در مجاورت رک‌های ورودی/خروجی MicroNet نصب می‌شود و به‌عنوان نقطه ترمینال اصلی برای عملگرها، شیرها و سایر تجهیزات میدانی مبتنی بر سیگنال آنالوگ عمل می‌کند.

قابلیت‌های کلیدی

• ترمینال اختصاصی سیگنال‌های آنالوگ برای سیستم‌های MicroNet و MicroNet Plus فراهم می‌کند
• سیم‌کشی میدان را از مدارهای الکترونیکی کنترلر به‌صورت گالوانیکی ایزوله می‌کند
• حساسیت به تداخل الکترومغناطیسی، حلقه‌های اتصال زمین و گذراهای ولتاژ را کاهش می‌دهد
• ترمینال‌های پیچی امکان اتصالات میدانی ایمن و قابل‌سرویس را فراهم می‌کنند
• هنگام استفاده با کارت‌های ورودی/خروجی سازگار، از عیب‌یابی کنترلر پشتیبانی می‌کند
• برای کارکرد مداوم در تابلوهای کنترل توربین طراحی شده است

مشخصات فنی

ویژگی‌های عمومی

• برند: Woodward
• مدل: 5437-523C
• نوع محصول: ماژول ترمینال میدانی (FTM)
• سازگاری با سیستم کنترل: MicroNet، MicroNet Plus
• نوع سیگنال: آنالوگ (با محوریت خروجی و وابسته به ماژول ورودی/خروجی متصل)

مشخصات الکتریکی

• ولتاژ نامی کاری: 24 VDC
• تحمل ولتاژ: ±15%
• ایزولاسیون: ایزولاسیون گالوانیکی میان سمت میدان و سمت سیستم
• حفاظت: سرکوب گذرا و نویز به‌صورت یکپارچه

رابط سیگنال

• خروجی‌های آنالوگ: ولتاژ یا جریان، تعیین‌شده توسط ماژول ورودی/خروجی مربوطه
• نوع رابط: رابط سیستمی 37 پین
• سیم‌کشی میدان: ترمینال‌های استاندارد پیچی

ویژگی‌های مکانیکی

• روش نصب: نصب روی پنل درون تابلو کنترل
• ساختار: برد مدار چاپی صنعتی با محفظه محافظ
• وزن: 0.62 lb

شرایط محیطی

• مناسب برای تابلوهای کنترل صنعتی محصور
• مناسب برای محیط‌های توربینی با ارتعاش زیاد
• مناسب برای کارکرد مداوم در دماهای محیطی بالا

کاربردهای معمول

• سیستم‌های کنترل توربین بخار، گاز و آبی
• سیستم‌های تحریک و کنترل بار ژنراتور
• سیستم‌های مدیریت موتور
• کنترل فرایند صنعتی نیازمند خروجی‌های آنالوگ پایدار
• پلتفرم‌های اتوماسیون برق و انرژی مبتنی بر کنترلرهای Woodward

سؤالات متداول

س: آیا 5437-523C یک ماژول ورودی/خروجی مستقل است؟ پ: خیر. این محصول یک ماژول ترمینال میدانی است و باید همراه با کارت‌های ورودی/خروجی آنالوگ سازگار MicroNet یا MicroNet Plus استفاده شود.

س: این ماژول از چه نوع سیگنال‌هایی پشتیبانی می‌کند؟ پ: این ماژول از سیگنال‌های خروجی آنالوگ، اعم از ولتاژ یا جریان، بسته به ماژول ورودی/خروجی کنترلر متصل پشتیبانی می‌کند.

س: آیا می‌توان از این ماژول برای سیگنال‌های گسسته استفاده کرد؟ پ: این مدل خاص برای ترمینال‌بندی آنالوگ طراحی شده است. پشتیبانی از سیگنال‌های گسسته به سایر مدل‌های FTM بستگی دارد.
