۸۲۰۰-۱۲۰۳ | وودوارد LINKnet HT | ماژول ورودی/خروجی آنالوگ

مرور کلی

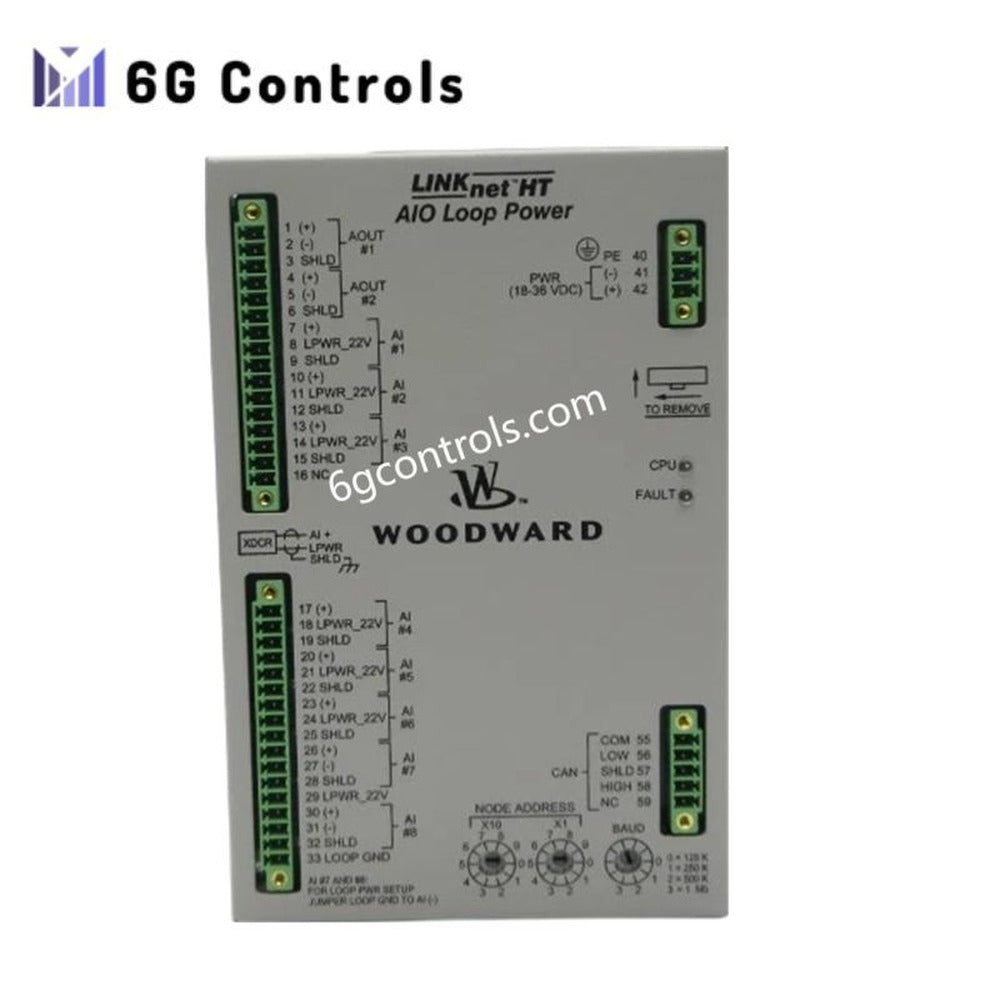

ماژول 8200-1203 از وودوارد یک ماژول سخت‌سازی‌شده ورودی/خروجی آنالوگ LINKnet HT است که برای معماری‌های کنترل توزیع‌شده در کاربردهای توربین و موتور توسعه یافته است. این ماژول به‌عنوان یک گره ورودی/خروجی راه دور عمل می‌کند، سیگنال‌های آنالوگ میدانی را دریافت کرده و کنترل خروجی را از طریق شبکه LINKnet HT مبتنی بر CANopen اجرا می‌کند. این ماژول برای نصب مستقیم در مناطق با دمای بالا و لرزش زیاد، نزدیک به ماشین‌آلات دوار، طراحی شده است و با کاهش طول سیم‌کشی، استحکام سیستم را افزایش می‌دهد.

ماژول 8200-1203 که برای کارکرد مداوم و طولانی‌مدت طراحی شده است، اندازه‌گیری آنالوگ، تأمین برق حلقه، عیب‌یابی و ارتباط شبکه را در یک واحد فشرده و سازگار با کنترلرهای دیجیتال وودوارد یکپارچه می‌کند.

ویژگی‌های الکتریکی و ورودی/خروجی

ماژول 8200-1203 پردازش سیگنال آنالوگ مبتنی بر حلقه جریان را برای تجهیزات ابزار دقیق صنعتی و کنترل عملگرها فراهم می‌کند.

• ورودی‌های آنالوگ: هشت کانال مستقل با پشتیبانی از سیگنال‌های جریان ۴–۲۰ میلی‌آمپر؛ تحریک حلقه ۲۴ ولت DC یکپارچه برای هر ورودی؛ مناسب برای ترانسمیترهای فشار و دما، فلومترها و حسگرهای موقعیت
• خروجی‌های آنالوگ: دو کانال با خروجی جریان ۴–۲۰ میلی‌آمپر؛ مناسب برای پوزیشنرهای شیر، مبدل‌های I/P و مراجع عملگر
• یکپارچگی سیگنال: ایزولاسیون الکتریکی کانال از سیستم؛ مصونیت بالا در برابر نویز برای محیط‌های دارای شرایط الکتریکی سخت

ارتباطات و یکپارچه‌سازی سیستم

• پروتکل شبکه: LINKnet HT، گذرگاه میدانی قطعی مبتنی بر CANopen
• نقش شبکه: گره ورودی/خروجی آنالوگ راه دور با شناسایی و راه‌اندازی خودکار
• قابلیت‌های پشتیبانی‌شده: اجرای RateGroup؛ عیب‌یابی گره و گزارش سلامت؛ تشخیص خطا و ارسال بازخورد وضعیت به کنترلر
• سازگاری با کنترلر: Woodward MicroNet Plus؛ سایر کنترلرهای توربین و موتور وودوارد مجهز به LINKnet HT

طراحی مکانیکی و محیطی

• نصب: سیستم نصب روی ریل کشویی، بهینه‌شده برای اسکیدهای توربین و محفظه‌های موتور
• رده‌بندی محیطی: طراحی‌شده برای دماهای محیطی بالا؛ مقاوم در برابر لرزش و شوک مکانیکی متداول در محفظه‌های توربین
• استفاده در مناطق خطرناک: تأییدشده برای نصب در Zone 2، مشروط به نصب مطابق دستورالعمل‌های سیستم
• وزن: ۲ کیلوگرم

پیکربندی و نگهداری

• ابزار پیکربندی: نرم‌افزار GAP (Graphical Application Programmer)
• ویژگی‌های نگهداری: عیب‌یابی مبتنی بر شبکه؛ تعویض ساده ماژول بدون نیاز به سیم‌کشی مجدد گسترده؛ پشتیبانی از نوسازی تدریجی نصب‌های قدیمی LINKnet

حوزه‌های کاربرد معمول

• سیستم‌های کنترل و حفاظت توربین گاز
• سیستم‌های گاورنر توربین بخار
• مدیریت موتورهای دیزلی و گازی
• تابلوهای کنترل توربین‌های برق‌آبی
• اسکیدهای کنترل کمپرسور و تجهیزات دوار

پرسش‌های متداول

آیا 8200-1203 می‌تواند برق حلقه همه کانال‌های ورودی را به‌طور هم‌زمان تأمین کند؟ بله. این ماژول برق حلقه ۲۴ ولت DC یکپارچه را برای هر هشت کانال ورودی آنالوگ فراهم می‌کند و نیاز به منابع تغذیه خارجی حلقه را از بین می‌برد.

آیا این ماژول برای نصب مستقیم روی اسکیدهای توربین مناسب است؟ بله. این ماژول به‌طور خاص برای نصب نزدیک به ماشین در محیط‌های دارای دمای بالا و لرزش زیاد طراحی شده است.

آیا ماژول از سیستم‌های قدیمی LINKnet پشتیبانی می‌کند؟ ماژول 8200-1203 معمولاً به‌عنوان مسیر ارتقا برای نصب‌های قدیمی LINKnet هنگام مهاجرت به معماری‌های LINKnet HT استفاده می‌شود.
