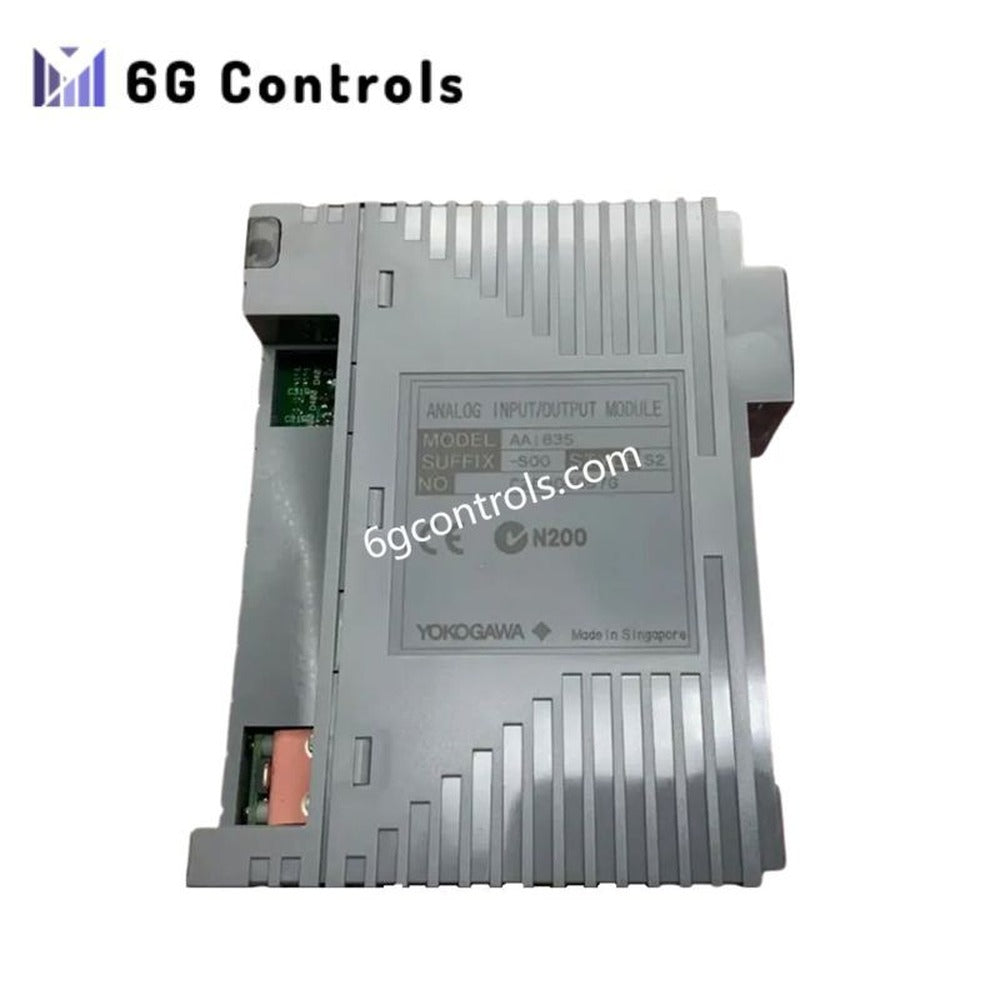

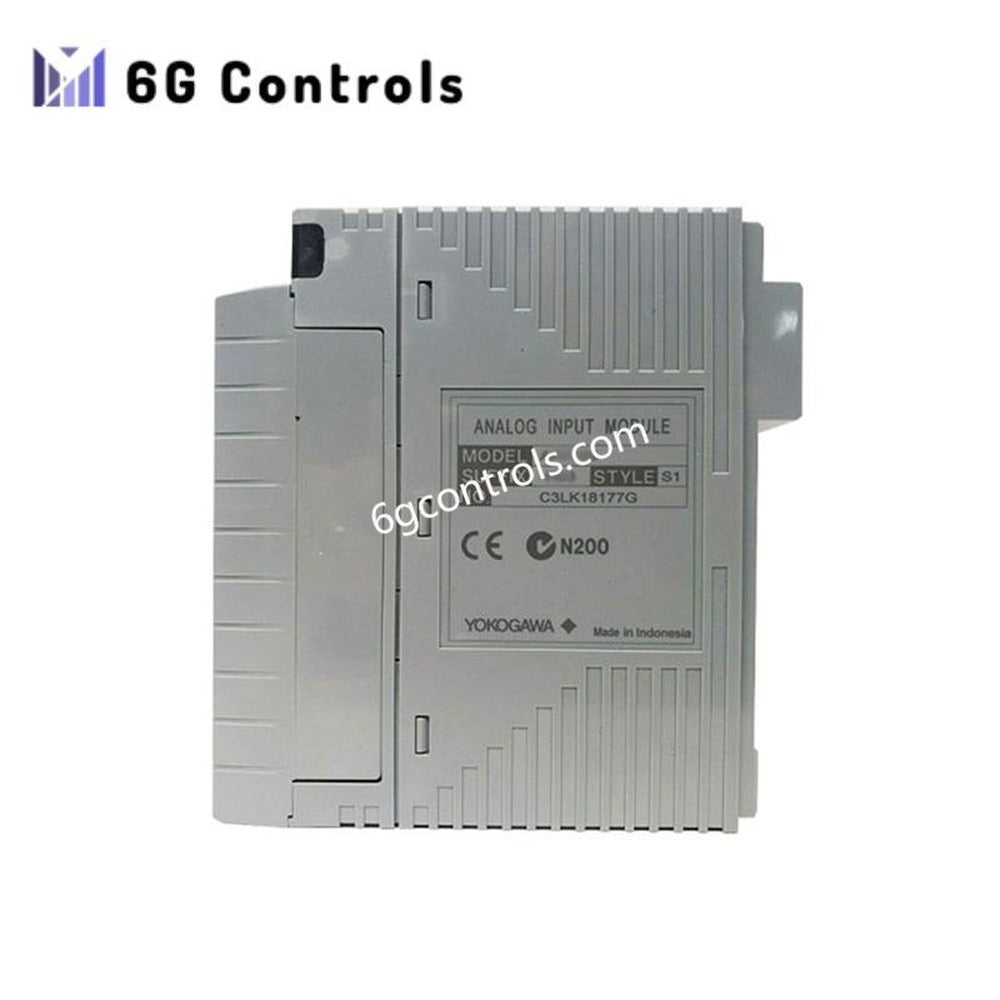

AAI835-H50/K4A00 | یوکوگاوا | ماژول ورودی/خروجی آنالوگ ۴–۲۰ میلیآمپر
16 موجود است
- Manufacturer: Yokogawa
- Product No.: AAI835-H50/K4A00
- Product Type: ماژول ورودی/خروجی آنالوگ ۴–۲۰ میلیآمپر
- Condition: کاملاً نو
- Payment: حواله تلگرافی، وسترن یونیون
- Weight: 0.2 kg
- Dimensions: 107.5 × 32.8 × 130 mm
- Shipping port: شیامن
- Warranty: ۱۲ ماه
امکان دریافت اطلاعات موجودی برای تحویل حضوری وجود ندارد
وقتی این محصول در دسترس قرار گرفت، از طریق ایمیل اطلاعرسانی شود
- توضیحات
- Reviews
- ارسال و پرداخت
توضیحات محصول
AAI835-H50/K4A00 یک ماژول ورودی/خروجی آنالوگ با دقت بالا است که شرکت یوکوگاوا آن را برای استفاده در سیستمهای کنترل توزیعشده نیازمند پردازش پایدار و ایزوله سیگنالهای جریانی توسعه داده است. این ماژول چهار کانال ورودی آنالوگ و چهار کانال خروجی آنالوگ را در قالبی فشرده یکپارچه میکند و از سیگنالهای ۴ تا ۲۰ میلیآمپر که معمولاً در تجهیزات ابزار دقیق میدانی استفاده میشوند، پشتیبانی میکند.
این ماژول که برای کارکرد طولانیمدت در تابلوهای کنترل طراحی شده است، ضمن حفظ ایزولاسیون الکتریکی بین کانالها و بکپلین سیستم، دریافت دقیق سیگنال و کنترل خروجی را تضمین میکند. ارتباط دیجیتال از طریق HART امکان عیبیابی پیشرفته و دسترسی به پارامترهای دستگاه را بدون نیاز به سیمکشی اضافی فراهم میکند.
ویژگیهای عملکردی کلیدی
AAI835-H50/K4A00 پردازش دوسویه سیگنالهای آنالوگ را در یک ماژول ترکیب میکند و با کاهش فضای اشغالشده در اسلات، معماری ورودی/خروجی را سادهتر میسازد. هر کانال بهصورت الکتریکی ایزوله است که موجب کاهش کوپلشدن نویز و بهبود یکپارچگی سیگنال در محیطهای پیچیده صنعتی میشود.
این ماژول از اتصال مستقیم از طریق آداپتور رابط کابل KS پشتیبانی میکند و در عین حفظ قابلیت سرویسپذیری، یکپارچهسازی تمیز و مطمئن با سیستمهای کنترل یوکوگاوا را امکانپذیر میسازد.
مشخصات فنی
مدل
- AAI835-H50/K4A00
پیکربندی ورودی/خروجی
- ۴ کانال ورودی آنالوگ
- ۴ کانال خروجی آنالوگ
- ایزولاسیون بین کانالها
نوع سیگنال
- ورودی: ۴ تا ۲۰ میلیآمپر
- خروجی: ۴ تا ۲۰ میلیآمپر
ویژگیهای الکتریکی ورودی
- جریان ورودی مجاز: حداکثر ۲۵ میلیآمپر
- مقاومت ورودی (روشن): تقریباً ۲۹۰ اهم در ۲۰ میلیآمپر تا ۴۵۰ اهم در ۴ میلیآمپر
- مقاومت ورودی (خاموش): ≥ ۵۰۰ کیلواهم
عملکرد خروجی
- دقت خروجی: ±۴۸ میکروآمپر
دقت ورودی
- دقت ورودی: ±۱۶ میکروآمپر
مقادیر ایزولاسیون
- بین ورودی/خروجی و سیستم: ۵۰۰ ولت AC به مدت ۱ دقیقه
- بین کانالها: ۵۰۰ ولت AC به مدت ۱ دقیقه
ارتباطات
- پشتیبانی از ارتباط دیجیتال HART
ویژگیهای مکانیکی
- ابعاد: ۱۰۷٫۵ × ۳۲٫۸ × ۱۳۰ میلیمتر
- وزن: ۰٫۲ کیلوگرم
رابط نصب
- آداپتور رابط کابل KS همراه محصول ارائه میشود (ATK4A-00)
محافظت در برابر انفجار
- ارائه نشده است (محیط صنعتی استاندارد)
کاربردها
AAI835-H50/K4A00 معمولاً در موارد زیر به کار میرود:
- سیستمهای DCS یوکوگاوا CENTUM
- تابلوهای کنترل فرایند برای مدیریت ترانسمیترها و شیرهای کنترلی
- متمرکزسازی سیگنالهای آنالوگ برای حلقههای دبی، فشار، دما و سطح
- واحدهایی که به عیبیابی مبتنی بر HART بدون گیتوی اضافی نیاز دارند
توضیح گونه مدل
در مقایسه با گونههای پایه AAI835، پسوند H50 نشاندهنده قابلیت ارتباط HART است، در حالی که گزینه K4A00 سازگاری با آداپتورهای رابط کابل KS را مشخص میکند. این پیکربندی برای نصبهای مدرن DCS که به دسترسی دیجیتال به دستگاه در کنار کنترل آنالوگ نیاز دارند، بهینه شده است.
سؤالات متداول
س: آیا این ماژول از سیگنالهای ولتاژی پشتیبانی میکند؟ پ: خیر. AAI835-H50/K4A00 صرفاً برای سیگنالهای ورودی و خروجی جریانی ۴ تا ۲۰ میلیآمپر طراحی شده است.
س: آیا کانالهای ورودی و خروجی از یکدیگر ایزوله هستند؟ پ: بله. هر کانال بهصورت الکتریکی ایزوله است که ایمنی را بهبود میدهد و تداخل سیگنال را کاهش میدهد.
س: آیا ارتباط HART میتواند همزمان با سیگنالهای آنالوگ کار کند؟ پ: بله. ارتباط دیجیتال HART بدون تأثیر بر عملکرد عادی کنترل، روی سیگنال ۴ تا ۲۰ میلیآمپر سوار میشود.
س: آیا این ماژول برای مناطق خطرناک مناسب است؟ پ: خیر. این نسخه شامل ایمنی ذاتی یا حفاظت در برابر انفجار نیست.
