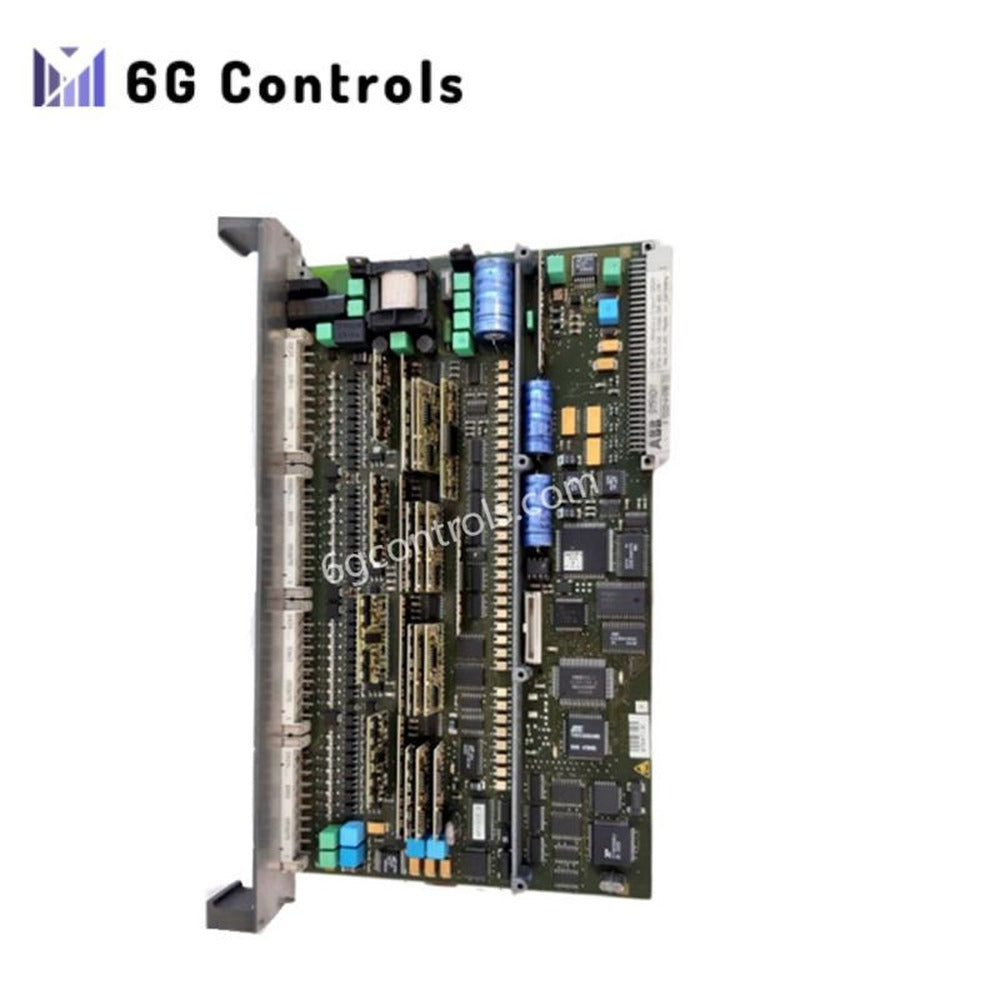

ABB CAI20 ماژول ورودی آنالوگ با بهترین کیفیت، موجود در انبار
18 موجود است
- Manufacturer: ABB
- Product No.: CAI20
- Product Type: ماژول ورودی آنالوگ
- Condition: کاملاً نو
- Payment: حواله تلگرافی، وسترن یونیون
- Weight: 0.76 kg
- Dimensions: 212 mm × 350 mm × 55 mm
- Shipping port: شیامن
- Warranty: ۱۲ ماه
امکان دریافت اطلاعات موجودی برای تحویل حضوری وجود ندارد
وقتی این محصول در دسترس قرار گرفت، از طریق ایمیل اطلاعرسانی شود
- توضیحات
- Reviews
- ارسال و پرداخت
مرور کلی
ABB CAI20 یک ماژول ورودی آنالوگ پیشرفته است که برای سیستمهای کنترل ABB Symphony طراحی شده است. این ماژول برای کاربردهای صنعتی مختلف، دریافت سیگنال با دقت بالا را فراهم میکند و از ورودیهای جریان و ولتاژ پشتیبانی میکند. این ماژول همچنین به ارتباط HART مجهز است و انعطافپذیری و یکپارچهسازی مطمئن با سیستمهای کنترل را تضمین میکند. طراحی آن شامل ایزولاسیون الکتریکی کامل برای افزایش ایمنی و عملکرد پایدار در محیطهای دشوار است.
مشخصات فنی
کانالهای ورودی
- ۳۲ ورودی آنالوگ
انواع سیگنال پشتیبانیشده
- جریان: ۰/۴–۲۰ mA
- ولتاژ: ۰–۱۰ V
- پروتکل HART: نسخههای ۵.۰ / ۵.۱
تبدیل A/D
- تفکیکپذیری: ۱۲ بیتی
ایزولاسیون الکتریکی
- نوع: ایزولاسیون کامل برای هر ماژول
- ولتاژ نامی: ۵۰ Veff (استاندارد VDE 0110)
- ولتاژ آزمون: ۵۰۰ Veff نسبت به سیستم
منبع تغذیه ترانسمیتر
- ولتاژ: ≥۲۳ V
- جریان نامی: ۲۵ mA
- جریان اتصال کوتاه: ۳۸ mA (مقاوم در برابر اتصال کوتاه)
دقت اندازهگیری
-
خطای خطیبودن:
- جریان: ≤۶ µA
- ولتاژ: ≤۳ mV
-
خطای صفر:
- جریان: ≤۱۲ µA
- ولتاژ: ≤۶ mV
- خطای تقویت: ≤۰.۱٪
تأثیر دما
-
رانش صفر:
- جریان: ≤۴ µA/10K
- ولتاژ: ≤۲ mV/10K
- رانش تقویت: ≤۰.۰۸٪/10K
پردازش سیگنال
- فیلتر میرایی: پایینگذر (T = ۱۰۰ ms، -۳۰ dB در ۵۰ Hz)
- زمان بهروزرسانی اندازهگیری: <۴۰ ms (معمول)
الزامات منبع تغذیه
- ولتاژ تغذیه: ۲۰–۳۳ V DC (مقدار نامی ۲۴ V ±۱۰٪)
- حفاظت با فیوز: فیوز شیشهای کندکار ۳.۱۵ A (۵×۲۰ mm)
-
تحمل اضافهولتاژ:
- ۳۵ V به مدت ۱ s
- ۴۵ V به مدت ۱۰ ms
مصرف جریان
- منبع تغذیه ترانسمیتر خاموش: حدود ۱۹۵ mA در ۲۴ V
- منبع تغذیه ترانسمیتر روشن: حدود ۸۶۵ mA در ۲۴ V (η = ۰.۷۵)
- اتلاف توان: حداکثر ۱۱ W در ۲۴ V
شرایط محیطی
- دمای کار: ۰°C تا ۵۰°C
- وزن: ۰.۷۶ kg
- ابعاد: ۲۱۲ mm × ۳۵۰ mm × ۵۵ mm
مشخصات ورودی باینری
- محدوده سیگنال پایین: -۳ تا +۵ V
- محدوده سیگنال بالا: +۱۲ تا ۳۵ V
- جریان ورودی: ۰.۷۵ mA
پرداخت: حواله بانکی، وسترن یونیون.
بندر حمل: شیامن.
زمان آمادهسازی: معمولاً ۱ تا ۳ روز کاری پس از تأیید پرداخت (مشروط به موجودی).
تحویل در سراسر جهان: قطعات اتوماسیون صنعتی را برای مشتریان سراسر جهان ارسال میکنیم. هزینه حمل با درخواست استعلام قیمت شما اعلام میشود.
پرسشهای متداول
پرسشهای متداول درباره قیمتها، ارسال، گارانتی و مرجوعیدر صفحهٔ محصول روی درخواست قیمت کلیک کنید و شمارهٔ قطعه، مقدار موردنیاز و کشور مقصد را برای ما ارسال کنید. تیم فروش ما دربارهٔ موجودی فعلی، قیمت و زمان تقریبی تحویل پاسخ خواهد داد.
اقلام موجود معمولاً پس از پرداخت و تأیید سفارش آماده میشوند. بیشتر سفارشها از انبار ما در چین ارسال میشوند، هرچند محل ارسال ممکن است بسته به موجودی فعلی متفاوت باشد.
بله. قطعات اتوماسیون صنعتی را برای مشتریان سراسر جهان ارسال میکنیم. هزینه ارسال و زمان حملونقل به مقصد، وزن بسته، اندازه محصول و الزامات واردات محلی بستگی دارد.
ما معمولاً از خدمات پیک بینالمللی DHL، FedEx، UPS و سایر شرکتها استفاده میکنیم. شرکت حملونقل را میتوان بر اساس مقصد، سرعت تحویل، اندازه محموله و نیازهای مشتری انتخاب کرد.
محصولات ما معمولاً شامل ضمانت ۱۲ماهه هستند. محصولات واجد شرایط همچنین ممکن است طبق سیاست بازپرداخت ۳۰روزه قابل بازگشت باشند. لطفاً پیش از بازگرداندن هر کالا با تیم ما تماس بگیرید تا شرایط قابلاعمال و دستورالعملهای بازگشت را تأیید کنید.
