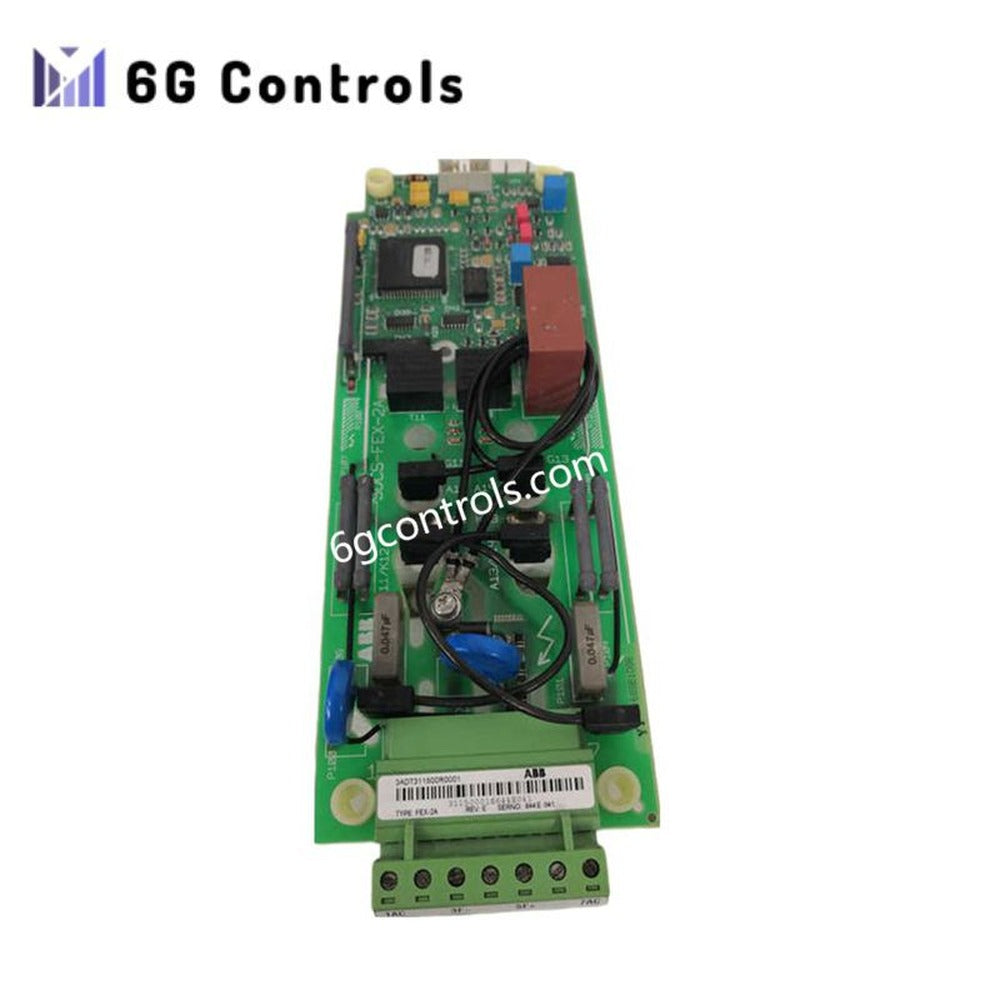

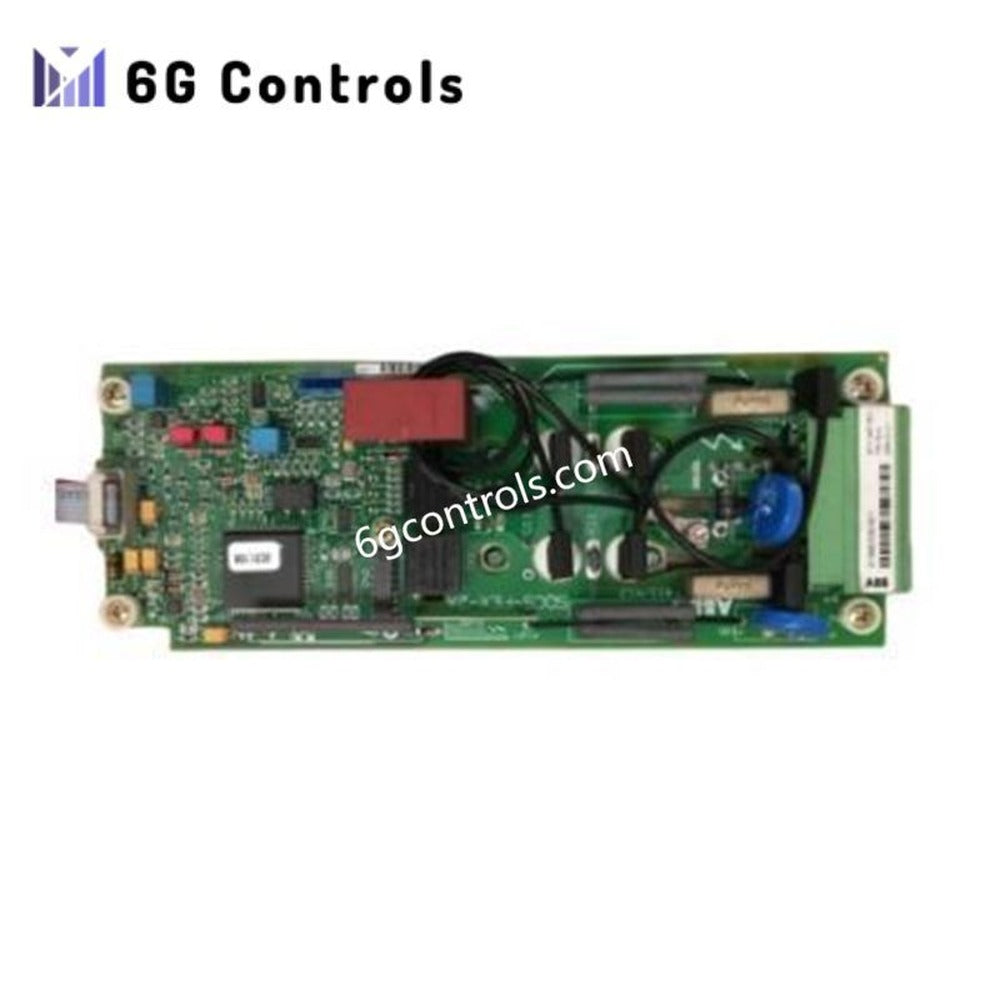

برد مدار منبع تغذیه ABB SDCS-FEX-2A 3ADT311500R0001
14 موجود است
- Manufacturer: ABB
- Product No.: SDCS-FEX-2A-3ADT311500R0001
- Product Type: برد مدار منبع تغذیه
- Condition: کاملاً نو
- Payment: حواله تلگرافی، وسترن یونیون
- Weight: 0.3 kg
- Dimensions: 95 mm × 63 mm ×241 mm
- Shipping port: شیامن
- Warranty: ۱۲ ماه
امکان دریافت اطلاعات موجودی برای تحویل حضوری وجود ندارد
وقتی این محصول در دسترس قرار گرفت، از طریق ایمیل اطلاعرسانی شود
- توضیحات
- Reviews
- ارسال و پرداخت
معرفی محصول
ABB SDCS-FEX-2A 3ADT311500R0001 یک برد مدار تغذیه مقاوم است که برای تحریک دقیق میدان موتور DC طراحی شده است. این برد کنترل پایدار جریان میدان را برای سیستمهای درایو ABB DCS500 فراهم میکند و شتابگیری روان، تنظیم گشتاور و قابلیت اطمینان عملیاتی بالا را تضمین میکند. افزون بر این، طراحی فشرده و ماژولار آن نصب در کابینتهای درایو صنعتی را ساده میکند.
ویژگیها و مزایای اصلی
- تنظیم دقیق و حلقهبسته جریان میدان را برای عملکرد دقیق موتور فراهم میکند.
- رابط فیبر نوری مصونیت در برابر نویز و ارتباط سریع و مطمئن را تضمین میکند.
- ساختار فشرده و مقاوم امکان نصب در محیطهای صنعتی سخت را فراهم میکند.
- ولتاژ خروجی قابل تنظیم امکان تنظیم دقیق برای نیازهای مختلف سیستم را فراهم میکند.
- حفاظت یکپارچه در برابر اتصال کوتاه، اضافهبار و مدار باز محافظت میکند.
- نشانگرهای وضعیت LED امکان عیبیابی سریع و بصری عملکرد ماژول را فراهم میکنند.
مشخصات فنی
مشخصات الکتریکی
- ولتاژ ورودی: ۱۰۰–۲۴۰ ولت AC (۸۵–۲۶۴ ولت AC) یا ۹۰–۳۷۵ ولت DC
- ولتاژ خروجی: ۲۴ ولت DC، قابل تنظیم با پتانسیومتر روی پنل جلویی
- جریان خروجی نامی: ۱٫۲۵ آمپر
- ولتاژ میدان: حداکثر ۵۰۰ ولت DC
- جریان میدان: حداکثر ۲۰ آمپر (بسته به پیکربندی)
- توان خروجی نامی: ۳۰ وات
- بازدهی: معمولاً ۸۶٪
- خنککاری: همرفت طبیعی، بدون نیاز به فن
ارتباطات و رابط
- رابط: لینک فیبر نوری با سیستم کنترل
- پروتکل: گذرگاه داخلی اختصاصی ABB
مشخصات محیطی
- دمای کاری: ۱۰- تا ۵۵+ درجه سانتیگراد
- دمای نگهداری: ۲۰- تا ۷۰+ درجه سانتیگراد
- محدوده دمای محیط (حین کار): ۴۰- تا ۷۰+ درجه سانتیگراد
- رطوبت: ≤۹۰٪ بدون میعان
- درجه حفاظت: IP30 (بدنه آلومینیومی موجدار)
ابعاد مکانیکی
- عرض: ۹۵ میلیمتر
- ارتفاع: ۶۳ میلیمتر
- عمق: ۲۴۱ میلیمتر
- وزن خالص: ۰٫۳ کیلوگرم
- اندازه جایگزین: ۱۳۲ × ۱۰۵ × ۵۲ میلیمتر (مدل دیگر)
- نصب: نصب روی ریل DIN با عرض ۳۵ میلیمتر
ویژگیهای حفاظتی و وضعیت
- پایدار در مدار باز، اضافهبار و اتصال کوتاه
- فیوز ورودی یکپارچه
- نشانگرهای وضعیت LED برای پایش لحظهای
کاربردهای معمول
- تنظیم جریان میدان موتور DC در درایوهای ABB DCS500
- کنترل موتور صنعتی برای تولید، فولاد و جابهجایی مواد
- یکپارچهسازی در کابینت درایو برای طراحی سیستمهای فشرده و کارآمد
- کنترل گشتاور و بهرهبرداری کممصرف از موتور در فرایندهای صنعتی
پرسشهای متداول
Q1: کدام درایوها با SDCS-FEX-2A سازگار هستند؟ A1: با درایوهای سری DCS500 شرکت ABB که به کنترل دقیق میدان موتور DC نیاز دارند، سازگار است.
Q2: آیا ماژول میتواند در شرایط دمای بالا کار کند؟ A2: بله، ماژول بهطور مطمئن در دمای ۱۰- تا ۵۵+ درجه سانتیگراد کار میکند و تا دمای ۷۰+ درجه سانتیگراد قابل نگهداری است.
Q3: برد چگونه با سیستم کنترل ارتباط برقرار میکند؟ A3: این ماژول برای ارتباط سریع و مقاوم در برابر نویز از لینک فیبر نوری و گذرگاه داخلی اختصاصی ABB استفاده میکند.
Q4: آیا به خنککاری اضافی نیاز دارد؟ A4: خیر، خنککاری با همرفت طبیعی کافی است و نیازی به فن نیست.
Q5: آیا ماژول در برابر خطاهای الکتریکی محافظت شده است؟ A5: بله، حفاظتهای یکپارچه از اضافهبار، اتصال کوتاه و مدار باز جلوگیری میکنند.
