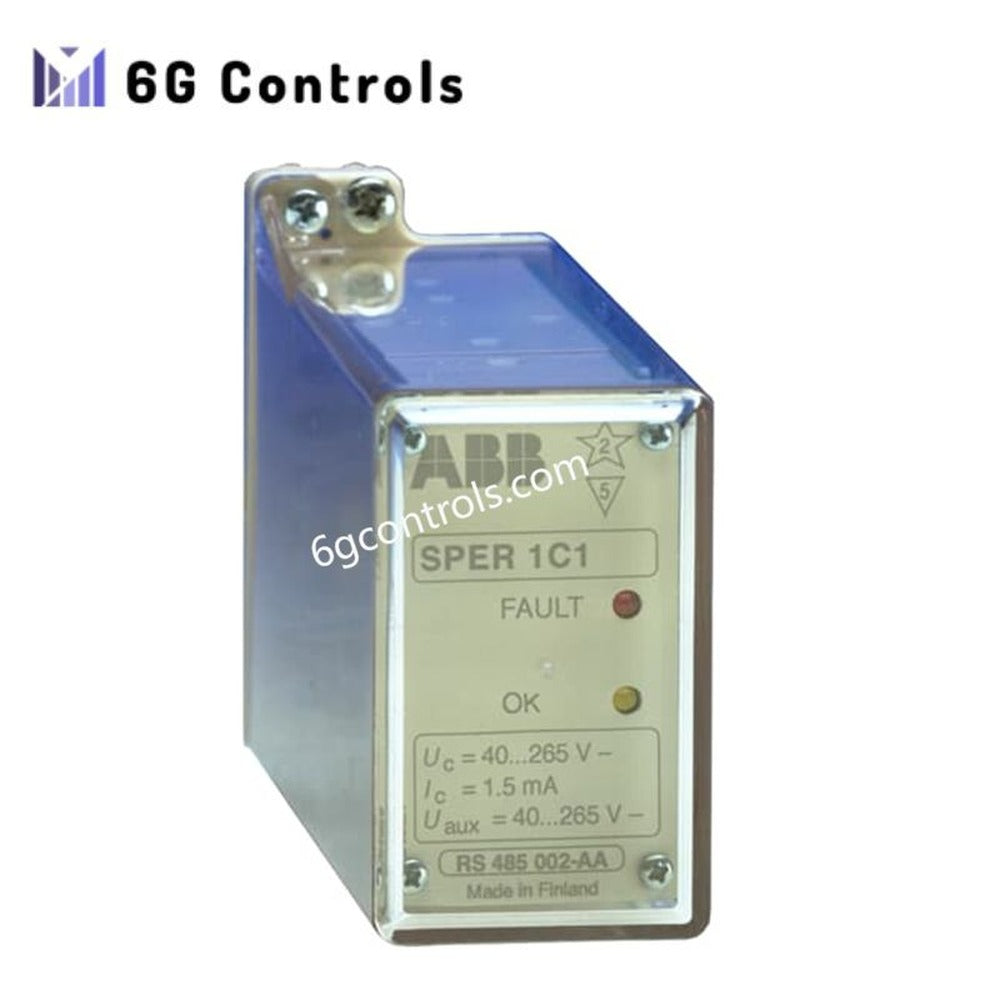

رله نظارت بر مدار تریپ ABB SPER1C1 SPER 1C1

مرور کلی محصول

ABB SPER1C1 یک رله نظارت بر مدار تریپ با قابلیت اطمینان بالا است که برای پایش مداوم مدارهای کنترل حیاتی طراحی شده است. این رله شناسایی فوری خطاها را در مدارهای تریپ دژنکتورها، مدارهای کنترل سکسیونرها و مدارهای سیگنال‌دهی تضمین می‌کند. SPER1C1 که برای سیستم ABB COMBIFLEX طراحی شده است، به حفظ ایمنی عملیاتی و کاهش زمان ازکارافتادگی سیستم کمک می‌کند. علاوه بر این، طراحی مستحکم آن محدوده گسترده‌ای از ولتاژ تغذیه DC را پشتیبانی می‌کند و با تأسیسات مختلف برق صنعتی سازگار است. معمولاً برای هر مدار یک رله نصب می‌شود و چندین رله می‌توانند مدارهای منشعب را به‌طور هم‌زمان پایش کنند.

ویژگی‌ها و مزایای کلیدی

• نظارت مداوم مدار: مدارهای ضروری تریپ و کنترل را بدون وقفه پایش می‌کند.
• شناسایی فوری خطا: شرایط غیرعادی را به‌سرعت اعلام می‌کند و زمان ازکارافتادگی و خطرات عملیاتی را کاهش می‌دهد.
• سازگاری گسترده با ولتاژ: در محدوده 40–265 V DC به‌طور قابل‌اعتماد کار می‌کند و برای محیط‌های صنعتی گوناگون مناسب است.
• نمایش بصری و الکتریکی: نشانگرهای LED و رله خروجی، وضعیت عملکرد و خطاها را اعلام می‌کنند.
• نصب انعطاف‌پذیر: با سیستم COMBIFLEX سازگار است؛ گزینه‌های نصب روی ریل یا سطحی نیز موجود است (SPER1B1 C4).
• قابلیت اطمینان بیشتر: خرابی کنتاکت‌ها، جوش‌خوردگی کنتاکت‌ها و قطع ولتاژ کمکی را شناسایی می‌کند.
• زمان عملکرد از پیش تنظیم‌شده: از ایجاد هشدارهای ناخواسته هنگام عملکرد عادی دژنکتور جلوگیری می‌کند.

مشخصات فنی

• نام مدل: SPER1C1
• نوع محصول: رله نظارت بر مدار تریپ
• ولتاژ تغذیه: 40–265 V DC
• مدارهای تحت نظارت: مدارهای تریپ دژنکتور، مدارهای کنترل سکسیونر، مدارهای سیگنال‌دهی
• نصب: سازگار با سیستم COMBIFLEX
• نشان‌دهی: نشانگرهای LED روی پنل جلویی و رله خروجی
• شناسایی خطا: کنتاکت‌های نامناسب، جوش‌خوردگی کنتاکت‌ها، خرابی ولتاژ کمکی
• نحوه استفاده: یک رله برای هر مدار؛ امکان استفاده از چندین رله برای مدارهای منشعب
• دمای کاری: -10°C تا +55°C
• دمای حمل‌ونقل/انبارش: -40°C تا +70°C
• ولتاژ آزمون دی‌الکتریک (IEC 255-5): 2 kV، 50 Hz، به‌مدت 1 min
• ولتاژ آزمون ضربه (IEC 255-5): 5 kV، 1.2/50 μs، 0.5 J
• آزمون اختلال فرکانس بالا (IEC 255-5): 2.5 kV، 1 MHz
• شماره سفارش: RS 485 002-AA

کاربردهای معمول

• نظارت بر مدارهای تریپ و کنترل حیاتی در پست‌های برق
• تضمین عملکرد ایمن سیستم‌های برق صنعتی
• پایش مدارهای کنترل دژنکتور و سکسیونر
• یکپارچه‌سازی با سیستم‌های ABB COMBIFLEX برای اتوماسیون ماژولار

سؤالات متداول

Q1: برای هر مدار به چند رله SPER1C1 نیاز است؟ A1: معمولاً برای هر مدار به یک رله نیاز است. مدارهای منشعب را می‌توان با چندین رله نظارت کرد.

Q2: آیا SPER1C1 با محدوده گسترده‌ای از ولتاژ DC کار می‌کند؟ A2: بله، این رله بین 40 و 265 V DC به‌طور قابل‌اعتماد کار می‌کند و از تأسیسات صنعتی گوناگون پشتیبانی می‌کند.

Q3: SPER1C1 چه خطاهایی را می‌تواند شناسایی کند؟ A3: این رله کنتاکت‌های معیوب، جوش‌خوردگی کنتاکت‌ها و خرابی ولتاژ کمکی را در مدارهای تحت نظارت شناسایی می‌کند.

Q4: آیا SPER1C1 با سیستم‌های نصب دیگر سازگار است؟ A4: SPER1C1 با سیستم COMBIFLEX سازگار است. برای نصب روی ریل یا نصب سطحی، از SPER1B1 C4 استفاده کنید.

Q5: آیا این محصول نشان‌دهی بصری خطا ارائه می‌دهد؟ A5: بله، این محصول دارای نشانگرهای LED روی پنل جلویی و یک رله خروجی برای اعلام خطا است.
