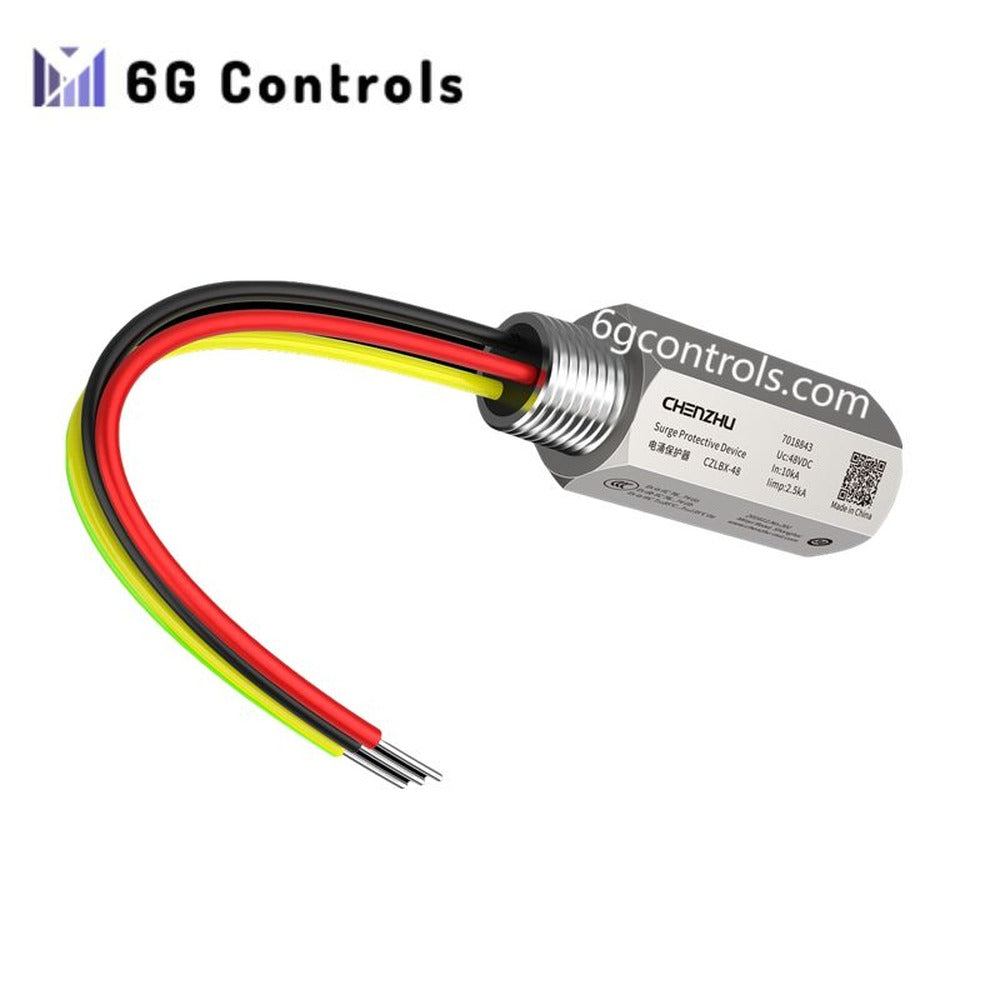

دستگاه محافظ نوسان برق CHENZHU CZLBX-48 نو

مروری بر محصول

دستگاه حفاظت در برابر اضافه‌ولتاژ CHENZHU CZLBX-48 از تجهیزات میدانی در برابر اضافه‌ولتاژهای ناشی از صاعقه و رویدادهای گذرای اضافه‌ولتاژ محافظت می‌کند. این دستگاه به‌طور ویژه برای خطوط سیگنال دو سیمه‌ای طراحی شده است که معمولاً در سامانه‌های اتوماسیون صنعتی و محیط‌های فرایندی خطرناک استفاده می‌شوند. همچنین، این دستگاه ظرفیت بالای تخلیه را با گواهی ضدانفجار ترکیب می‌کند و ایمنی را بدون به خطر انداختن یکپارچگی سیگنال تضمین می‌نماید. در نتیجه، سامانه‌های حیاتی اندازه‌گیری و ارتباطی در هنگام اختلالات شدید الکتریکی و شرایط سخت کاری پایدار باقی می‌مانند.

ویژگی‌های عملکردی کلیدی

CZLBX-48 ظرفیت تخلیه اضافه‌ولتاژ 20 kA را ارائه می‌دهد و حفاظت قدرتمندی در برابر جریان‌های مستقیم و القایی صاعقه فراهم می‌کند. علاوه بر این، زمان پاسخ یک نانوثانیه‌ای آن، تنش ولتاژی وارد بر تجهیزات الکترونیکی حساس را هنگام رویدادهای گذرای سریع محدود می‌سازد. مفهوم نصب موازی، سیم‌کشی میدانی را ساده می‌کند و در عین حال، عبور پیوسته سیگنال را در شرایط عادی کاری حفظ می‌نماید. افزون بر این، درجه‌بندی‌های ضدانفجار دارای گواهی، امکان استفاده ایمن در Zone 0، Zone 1 و محیط‌های دارای غبار قابل‌اشتعال را فراهم می‌کنند.

مشخصات فنی

ولتاژ کاری نامی (Un): 24 VDC حداکثر ولتاژ پیوسته (Uc): 48 VDC جریان کاری نامی (IL): 500 mA زمان پاسخ: 1 ns پهنای باند سیگنال: 10 MHz (–0.5 dB) جریان تخلیه نامی (In, 8/20 µs): 10 kA حداکثر جریان تخلیه (Imax, 8/20 µs): 20 kA سطح حفاظت ولتاژی (Up, 8/20 µs): 60 V حفاظت در برابر انفجار: Ex ia IIC T6…T4 Ga; Ex ia IIIC T85℃…T135℃ Da; Ex db IIC T6…T4 Gb سطح یکپارچگی ایمنی: SIL3, SFF 98.54% دمای کاری: –40 تا +85 °C (Gas T4)، –40 تا +70 °C (Gas T6) دمای نگهداری: –40 تا +85 °C درجه حفاظت در برابر نفوذ: IP67 روش نصب: موازی، رزوه خارجی NPT سه‌چهارم اینچ، دو سیمه

کاربردهای معمول و یکپارچه‌سازی

CZLBX-48 به‌طور گسترده برای ترموکوپل‌ها، RTDها و حلقه‌های اندازه‌گیری ورودی آنالوگ به کار می‌رود. برای نمونه، این دستگاه از خطوط ارتباطی RS-485 در سامانه‌های کنترل توزیع‌شده و سامانه‌های ابزار دقیق ایمنی محافظت می‌کند. همچنین، کانال‌های ورودی و خروجی دیجیتال از کاهش زمان توقف ناشی از خرابی‌های مرتبط با اضافه‌ولتاژ بهره‌مند می‌شوند. ازاین‌رو، این دستگاه معمولاً در واحدهای پتروشیمی، نیروگاه‌ها و خطوط تولید خودکار انتخاب می‌شود.

سؤالات متداول

سؤال 1: آیا می‌توان CZLBX-48 را در مناطق خطرناک دارای گازهای انفجاری نصب کرد؟ بله، این دستگاه دارای درجه‌بندی‌های دارای گواهی Ex ia و Ex db است که برای نصب در Zone 0 و Zone 1 مناسب هستند.

سؤال 2: آیا SPD بر دقت انتقال عادی سیگنال تأثیر می‌گذارد؟ خیر، پهنای باند وسیع ده مگاهرتزی، کیفیت سیگنال را در شرایط کاری استاندارد حفظ می‌کند.

سؤال 3: آیا CZLBX-48 برای سامانه‌های ابزار دقیق ایمنی مناسب است؟ بله، درجه SIL3 و مقدار بالای SFF، استفاده از آن را در حلقه‌های ایمنی حیاتی پشتیبانی می‌کنند.

سؤال 4: این دستگاه معمولاً چگونه در محل نصب می‌شود؟ این دستگاه به‌صورت موازی و با استفاده از اتصال رزوه‌ای NPT سه‌چهارم اینچ، در نزدیکی تجهیز تحت حفاظت نصب می‌شود.
