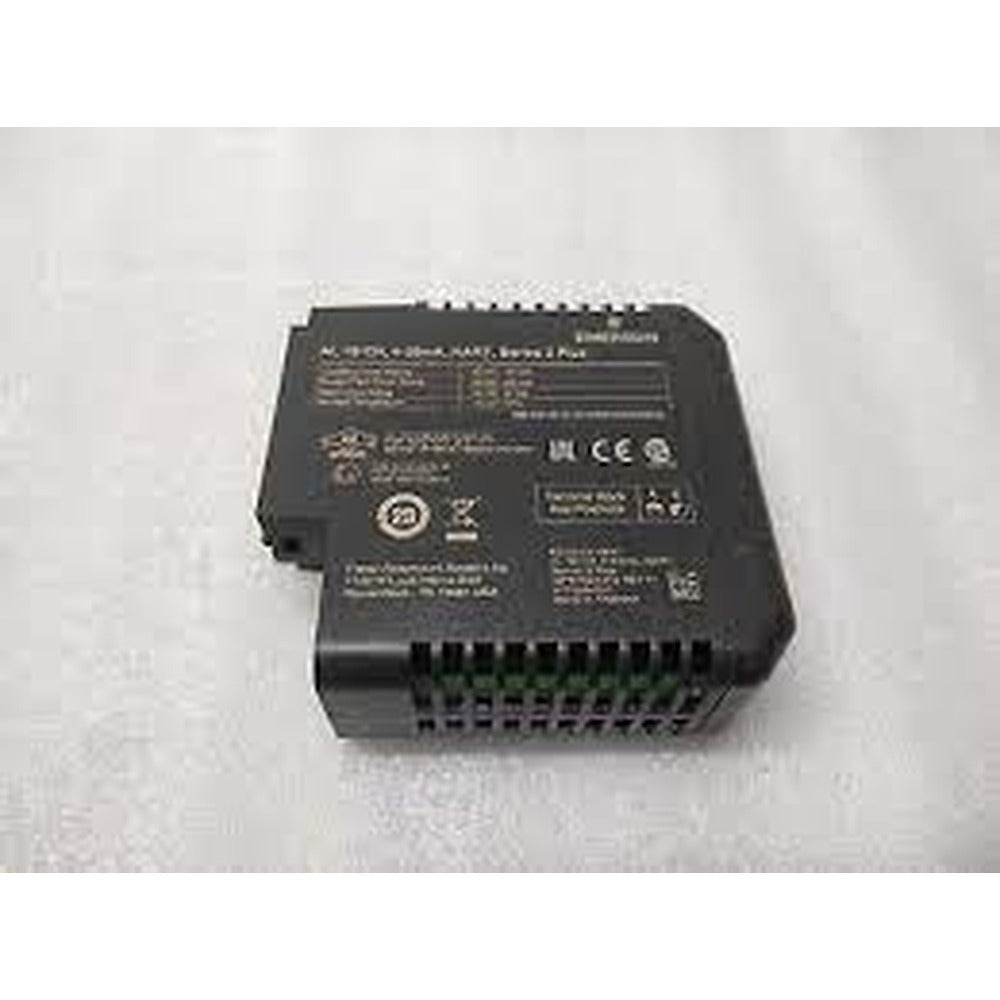

Emerson KC3010X1-BA1 AI Plus، ۱۶ کاناله، ۴ تا ۲۰ میلی‌آمپر HART

توضیحات

Emerson KC3010X1-BA1 یک ماژول قدرتمند ۱۶کاناله ورودی آنالوگ پلاس است که برای دریافت مطمئن سیگنال در سیستم‌های کنترل توزیع‌شده DeltaV و محیط‌های چالش‌برانگیز طراحی شده است. این ماژول ورودی‌های ۴–۲۰ میلی‌آمپر HART را با دقتی پایدار مدیریت می‌کند و به کارخانه‌ها امکان می‌دهد تجهیزات هوشمند میدانی را با اطمینان یکپارچه کنند. طراحی آن بر قابلیت اطمینان بلندمدت در محیط‌های صنعتی سخت تأکید دارد و الزامات سخت‌گیرانه استانداردهای ATEX و IECEx را برای نصب در ناحیه ۲ رعایت می‌کند. همچنین، توزیع کارآمد توان و دوام مکانیکی آن، عملکرد پایدار را در طیف گسترده‌ای از شرایط محیطی پشتیبانی می‌کند.

مزایای کلیدی

این ماژول عملکردی پایدار را برای نقاط اندازه‌گیری حیاتی ارائه می‌دهد؛ نقاطی که ثبات و قابلیت مشاهده اطلاعات تشخیصی در آن‌ها اهمیت دارد. هر کانال از ارتباط HART پشتیبانی می‌کند و امکان پایش پیشرفته تجهیزات و ساده‌سازی فرایندهای نگهداری را فراهم می‌سازد. افزون بر این، KC3010X1-BA1 با دستورالعمل‌های معماری DeltaV هم‌راستا است و یکپارچه‌سازی بی‌نقص و پشتیبانی قابل پیش‌بینی در طول چرخه عمر را تضمین می‌کند. اپراتورها از توانایی آن در حفظ صحت اندازه‌گیری هنگام تغییرات سریع محیطی رضایت دارند و یکپارچه‌سازان نیز از بستری قابل‌اعتماد برای توسعه مقیاس‌پذیر ورودی‌های آنالوگ بهره می‌برند.

مشخصات فنی

نوع: ماژول ورودی آنالوگ DeltaV (AI Plus) کانال‌ها: ۱۶ کانال، ۴–۲۰ میلی‌آمپر با HART گواهی‌ها: ATEX، IECEx، مناسب برای ناحیه ۲ توان

• توان گذرگاه محلی: ۱۲ VDC در ۱۵۰ mA
• توان میدانی باس‌شده: ۲۴ VDC در ۵۰۰ mA
• مدار میدانی: ۲۴ VDC در ۳۰ mA برای هر کانال

محیطی

• دمای کار: –۴۰ °C تا +۷۰ °C
• رطوبت نسبی: ۵٪ تا ۹۵٪، بدون میعان
• آلاینده‌های معلق در هوا: ISA-S71.04 کلاس G3
• شوک: ۱۰ g، موج نیم‌سینوسی به مدت ۱۱ ms
• ارتعاش: ۱ mm پیک‌تاپیک (۲–۱۳٫۲ Hz)؛ ۰٫۷ g (۱۳٫۲–۱۵۰ Hz)

مکانیکی

• موقعیت کلید بلوک ترمینال: A6
• سری: Series 2 Plus

کاربردهای معمول

این ماژول در صنایع فرایندی که اندازه‌گیری‌های دقیق آنالوگ، عملیات پیوسته را هدایت می‌کنند، عملکرد مطلوبی دارد. کارخانه‌ها از آن برای ورودی‌های دبی، فشار، دما و سطح حاصل از ترانسمیترهای پیشرفته HART استفاده می‌کنند. همچنین، از حلقه‌های حیاتی برای ایمنی و تولید در صنایع نفت و گاز، پالایش، مواد شیمیایی و تولید برق پشتیبانی می‌کند. یکپارچه‌سازان از چیدمان سیم‌کشی قابل پیش‌بینی و سازگاری پایدار با DeltaV بهره می‌برند و تکنسین‌ها نیز نگهداری ساده‌ای را که قابلیت‌های تشخیصی HART فراهم می‌کنند، ارزشمند می‌دانند.

پشتیبانی و نگهداری

KC3010X1-BA1 در اکوسیستم DeltaV کار می‌کند و به کاربران امکان می‌دهد از زیرساخت خدمات باسابقه Emerson بهره‌مند شوند. به‌روزرسانی‌های منظم میان‌افزار، قابلیت‌های تشخیصی را بهبود می‌دهند و تیم‌های مهندسی می‌توانند با استفاده از ابزارهای یکپارچه HART، چرخه‌های کالیبراسیون را ساده‌تر کنند. در نتیجه، کارخانه‌ها در سراسر چرخه عمر ماژول، از کاهش زمان توقف و دید بهتر نسبت به سلامت تجهیزات برخوردار می‌شوند.

پرسش‌های متداول

پرسش: آیا این ماژول از عبور کامل HART برای پیکربندی تجهیزات پشتیبانی می‌کند؟ بله، هر کانال از ارتباط HART پشتیبانی می‌کند و امکان پیکربندی و عیب‌یابی را از طریق ابزارهای DeltaV فراهم می‌سازد. پرسش: آیا KC3010X1-BA1 می‌تواند در دماهای بسیار بالا و پایین عملکردی مطمئن داشته باشد؟ بله، این ماژول بدون کاهش ظرفیت، عملکردی پایدار را از –۴۰ °C تا +۷۰ °C حفظ می‌کند. پرسش: آیا این واحد برای نصب در مناطق خطرناک تأیید شده است؟ بله، این واحد الزامات ATEX و IECEx را برای محیط‌های ناحیه ۲ رعایت می‌کند. پرسش: آیا این ماژول برای تجهیزات میدانی به منابع تغذیه خارجی نیاز دارد؟ این ماژول از توان میدانی ۲۴ VDC باس‌شده استفاده می‌کند و برای هر کانال، ۳۰ mA توان مدار فراهم می‌سازد.
