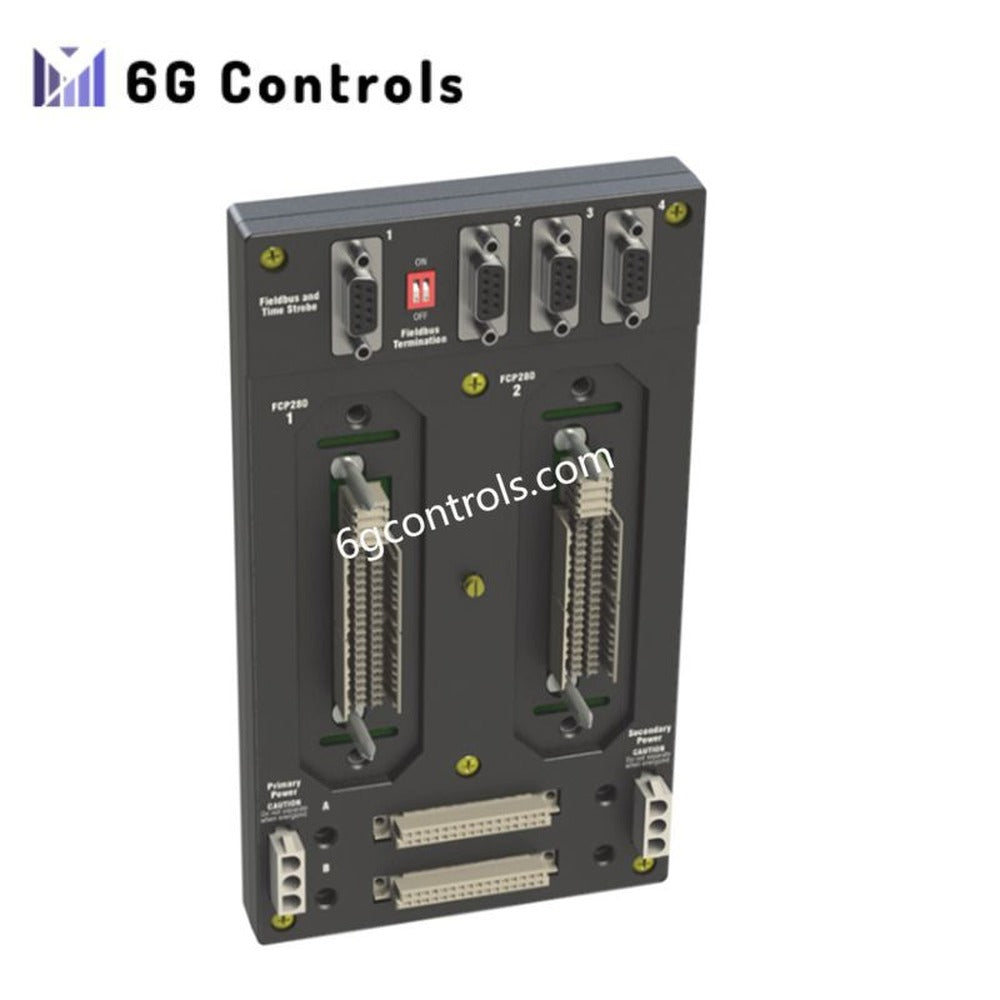

بیس‌پلیت افقی Foxboro RH924YL، کاملاً نو

توضیحات محصول

Foxboro RH924YL یک بیس‌پلیت با نصب افقی است که به‌طور ویژه برای کنترلر FCP280 طراحی شده و توزیع برق قابل‌اعتماد، افزونگی و رابط‌های ارتباطی را فراهم می‌کند. این محصول یکپارچه‌سازی روان با سیستم‌های کنترل توزیع‌شده Foxboro I/A Series را حتی در شرایط صنعتی دشوار تضمین می‌کند. علاوه بر این، ساختار مستحکم آن امکان کارکرد طولانی‌مدت در محیط‌های سخت را فراهم کرده و زمان ازکارافتادگی و هزینه‌های تعمیرونگهداری را کاهش می‌دهد.

این بیس‌پلیت از دو ورودی برق افزونه 24 VDC پشتیبانی می‌کند و امکان کارکرد بدون وقفه CPU مدل FCP280 را فراهم می‌سازد. همچنین، کانکتور تحمل‌پذیر در برابر خطا امکان سوئیچ خودکار به حالت آماده‌به‌کار را در کمتر از 0.5 ثانیه فراهم می‌کند و قابلیت اطمینان سیستم را تضمین می‌نماید. RH924YL همچنین از افزونگی حلقه EtherMesh پشتیبانی کرده و ظرفیت اتصال حداکثر 32 ماژول فیلدباس محلی را دارد که از طریق FEM100 تا 128 ماژول قابل افزایش است و عملکرد و مقیاس‌پذیری شبکه را بهبود می‌دهد.

RH924YL که برای انعطاف‌پذیری و توسعه‌پذیری آینده طراحی شده است، سازگاری معکوس با بیس‌پلیت FCP270 را حفظ می‌کند. طراحی قابل‌تعویض در حین کار، تعمیرونگهداری را ساده کرده و امکان تعویض ماژول‌ها را در کمتر از 15 دقیقه فراهم می‌کند. مهندسان از ساختار فولاد زنگ‌نزن 316L مقاوم در برابر خوردگی و تحمل لرزش در سطح صنعتی آن بهره می‌برند؛ ویژگی‌هایی که این محصول را برای تأسیسات نفت و گاز، صنایع شیمیایی، تولید برق و تصفیه آب ایده‌آل می‌سازد.

ویژگی‌های کلیدی

• برق و ارتباطات افزونه 24 VDC را برای کنترلرهای FCP280 فراهم می‌کند
• از افزونگی حلقه EtherMesh برای قابلیت اطمینان بالای شبکه پشتیبانی می‌کند
• طراحی قابل‌تعویض در حین کار، تعمیرونگهداری را با حداقل زمان ازکارافتادگی امکان‌پذیر می‌کند
• برای ارتقاهای روان، با بیس‌پلیت FCP270 سازگاری معکوس دارد
• ساختار مستحکم و مقاوم در برابر خوردگی، مناسب برای محیط‌های صنعتی سخت

مشخصات فنی

مکانیکی و نصب

• نصب: ریل DIN افقی (TS35 × 7.5)
• ابعاد: 147 × 51.8 × 116 mm
• وزن: 0.8 kg
• جنس: فولاد زنگ‌نزن 316L

برق و ارتباطات

• ورودی برق: 24 VDC (ترمینال‌های افزونه)، حداکثر بار 11 W
• درگاه‌های فیلدباس: 2 × جفت A/B با سرعت 2 Mbps (کابل دوگانه، دارای ترمینال داخلی)
• FBMهای پشتیبانی‌شده: حداکثر 32 FBM محلی، قابل افزایش تا 128 از طریق FEM100
• رابط‌های شبکه: 2 × اترنت 100 Mbps (فیبر LC یا مسی RJ45 از طریق آداپتور)
• فیبر: چندحالته 62.5/125 μm، ≤ 2 km
• مسی: Cat 5e، ≤ 100 m

افزونگی و قابلیت اطمینان

• سوئیچ به حالت آماده‌به‌کار در حین کار: < 0.5 s
• ماژول‌های قابل‌تعویض در حین کار: MTTR < 15 دقیقه
• سازگاری معکوس: بیس‌پلیت FCP270
• رده‌بندی محیطی: کارکرد از -20 °C تا +60 °C؛ نگهداری از -40 °C تا +70 °C
• درجه آلودگی: ISA-S71.04 G3، پوشش محافظ همدیس
• لرزش: 0.5 g (5–500 Hz)

کاربردهای معمول

بیس‌پلیت RH924YL در سیستم‌های اتوماسیون فرایندی صنایع گوناگون به‌طور گسترده استفاده می‌شود:

• تولید و پالایش نفت و گاز
• کارخانه‌های فرایند شیمیایی
• تأسیسات تولید برق
• سیستم‌های تصفیه آب و فاضلاب

توانایی آن در ارائه برق و ارتباطات قابل‌اعتماد، این محصول را برای سیستم‌های کنترل توزیع‌شده با دسترس‌پذیری بالا ضروری می‌سازد.

پرسش‌های متداول

پرسش 1: آیا RH924YL می‌تواند از چند CPU مدل FCP280 پشتیبانی کند؟ پاسخ: هر بیس‌پلیت برای یک CPU مدل FCP280 طراحی شده است، اما برای افزایش مقیاس‌پذیری سیستم می‌توان چند بیس‌پلیت را در یک رک نصب کرد.

پرسش 2: طراحی قابل‌تعویض در حین کار چگونه زمان ازکارافتادگی را کاهش می‌دهد؟ پاسخ: ماژول‌ها را می‌توان بدون خاموش کردن سیستم تعویض کرد و MTTR کمتر از 15 دقیقه است.

پرسش 3: آیا RH924YL با کنترلرهای قدیمی‌تر FCP270 سازگار است؟ پاسخ: بله، این محصول سازگاری معکوس دارد و امکان ارتقاهای مرحله‌ای را بدون تعویض زیرساخت موجود فراهم می‌کند.

پرسش 4: RH924YL چه شرایط محیطی را می‌تواند تحمل کند؟ پاسخ: این محصول در دمای بین -20 °C تا +60 °C کار می‌کند، تحمل لرزش آن تا 0.5 g است و ساختار فولاد زنگ‌نزن 316L مقاوم در برابر خوردگی دارد.
