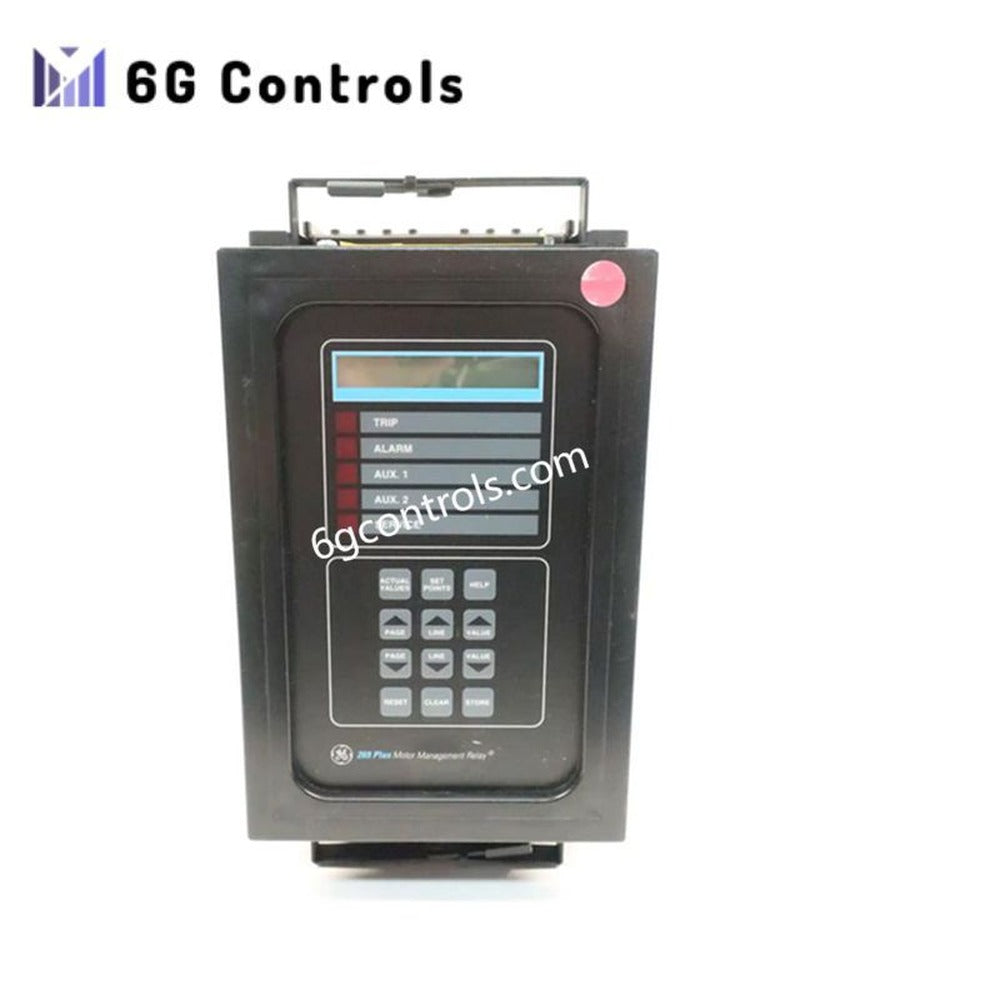

رله حفاظت موتور GE 269PLUS-D/O-111-100P-HI

توضیحات

رله حفاظت موتور GE Multilin 269PLUS-D/O-111-100P-HI یک رله حفاظتی موتور با عملکرد بالا است که برای محیط‌های صنعتی سخت طراحی شده است. این رله مدل‌سازی حرارتی دقیق، حفاظت الکتریکی قابل‌اعتماد و عیب‌یابی بلادرنگ ارائه می‌دهد و به اپراتورها کمک می‌کند وضعیت موتور را حفظ کنند. افزون بر این، رله از طریق الگوریتم‌های یادگیری خود با هر موتور متصل سازگار می‌شود و آستانه‌های حفاظتی را در حین عملکرد عادی اصلاح می‌کند. این قابلیت یک لایه حفاظتی پایدار ایجاد می‌کند که از گردش کار کارآمد در کارخانه پشتیبانی می‌کند. همچنین، نسخه منبع تغذیه HI دامنه گسترده‌ای از ولتاژ کمکی را می‌پذیرد و یکپارچه‌سازی را در تأسیسات دارای معماری‌های کنترلی ترکیبی ساده‌تر می‌کند.

ویژگی‌های عملکردی

این رله حفاظت سریع و یکنواختی در برابر اضافه‌بار، عدم تعادل، شرایط قفل‌شدن روتور و خطاهای اتصال زمین فراهم می‌کند. علاوه بر این، اندازه‌گیری دقیق و ثبت رویدادها در هنگام عیب‌یابی به تیم‌های تعمیر و نگهداری کمک می‌کند. رابط RS-485 Modbus آن یکپارچه‌سازی ساده با SCADA یا DCS را امکان‌پذیر می‌سازد و افزونه اختیاری Ethernet اتصال سیستم را بهبود می‌دهد. اپراتورها از نمایشگر پنل جلویی بهره می‌برند که پیام‌های وضعیت و مقادیر ظرفیت حرارتی را به‌وضوح نمایش می‌دهد. بنابراین، این رله هم قابلیت اطمینان عملیاتی و هم مدیریت بلندمدت دارایی‌ها را تقویت می‌کند.

مشخصات فنی

عملکردهای حفاظتی

• اضافه‌بار حرارتی با قابلیت یادگیری موتور
• تشخیص عدم تعادل فاز، قطع فاز و توالی منفی
• حفاظت در برابر خطای اتصال زمین و اضافه‌جریان
• پایش کم‌جریانی برای تشخیص از دست رفتن بار
• حفاظت در برابر قفل‌شدن روتور و گیرپاژ

منبع تغذیه کنترلی

• 90–300 V DC
• 80–265 V AC

ورودی‌ها و خروجی‌ها

• ورودی‌های دیجیتال برای کنترل و اینترلاک
• چهار خروجی رله برای تریپ، هشدار و سیگنال‌دهی کمکی

اندازه‌گیری و عیب‌یابی

• محاسبه بلادرنگ ظرفیت حرارتی
• پایش بار موتور، عدم تعادل جریان و شتاب‌گیری
• ثبت رویدادها و خطاها برای تحلیل تعمیر و نگهداری

رابط‌های ارتباطی

• RS-485 با Modbus RTU
• ماژول رابط Ethernet اختیاری

مشخصات محیطی و مکانیکی

• دمای کاری: –20 °C تا +70 °C
• نصب: پنل‌مونت، به‌صورت کشویی
• نمایشگر: نشانگرهای LED و LCD
• وزن: 2.3 kg

کاربردهای معمول

این رله از موتورهای ولتاژ متوسط و پایین مورد استفاده در تولید برق، تولید فولاد، کارخانه‌های شیمیایی و تأسیسات تصفیه آب پشتیبانی می‌کند. برای نمونه، مهندسان تعمیر و نگهداری اغلب آن را در سیستم‌های پمپ، فن و کمپرسور که به حفاظت قابل‌اعتماد موتور نیاز دارند، به کار می‌گیرند. افزون بر این، قابلیت عیب‌یابی آن به تیم‌های بهره‌برداری کمک می‌کند مشکلات در حال شکل‌گیری را پیش از تأثیرگذاری بر برنامه‌های تولید شناسایی کنند. منبع تغذیه کمکی با دامنه گسترده امکان نوسازی تابلوهای کنترل قدیمی را فراهم می‌کند و در عین حال سازگاری با سیستم‌های پایش مدرن را حفظ می‌کند.

پشتیبانی و نگهداری

سری 269 Plus به دلیل عمر کاری طولانی، سفت‌افزار پایدار و تعمیر و نگهداری آسان در محل شناخته شده است. همچنین، مستندات GE و عیب‌یابی داخلی به تکنسین‌ها کمک می‌کنند تعویض یا بررسی پیکربندی را سریع انجام دهند. این رله دارای ضمانت استاندارد 12ماهه است و بیشتر کاربران پس از راه‌اندازی، عملکرد قابل‌اعتمادی را با حداقل تنظیمات تجربه می‌کنند.

پرسش‌های متداول

پرسش 1: تفاوت نسخه HI چیست؟ پاسخ: نسخه HI دامنه گسترده‌تری از ولتاژ کمکی را می‌پذیرد و از نصب‌هایی با سیستم‌های تغذیه ترکیبی AC و DC پشتیبانی می‌کند.

پرسش 2: آیا رله می‌تواند مشخصات موتور را به‌طور خودکار یاد بگیرد؟ پاسخ: بله، جریان هجومی، نرخ‌های گرم‌شدن و الگوهای شتاب‌گیری را اندازه‌گیری می‌کند تا مدل حرارتی خود را اصلاح کند.

پرسش 3: آیا با سیستم‌های SCADA یا DCS کار می‌کند؟ پاسخ: بله، به‌صورت پیش‌فرض از RS-485 Modbus پشتیبانی می‌کند و ارتباط Ethernet اختیاری را ارائه می‌دهد.

پرسش 4: آیا برای محیط‌های با دمای بالا مناسب است؟ پاسخ: این رله در دمای –20 °C تا +70 °C با قابلیت اطمینان کار می‌کند و برای بیشتر نصب‌های صنعتی مناسب است.

پرسش 5: آیا می‌تواند ظرفیت حرارتی را به‌صورت بلادرنگ پایش کند؟ پاسخ: بله، نمایشگر پنل جلویی ظرفیت حرارتی، بار و مقادیر عدم تعادل را به‌طور پیوسته نمایش می‌دهد.
