دستگاه حفاظت ترانسفورماتور GE C60K03HKH نو

مرور کلی محصول

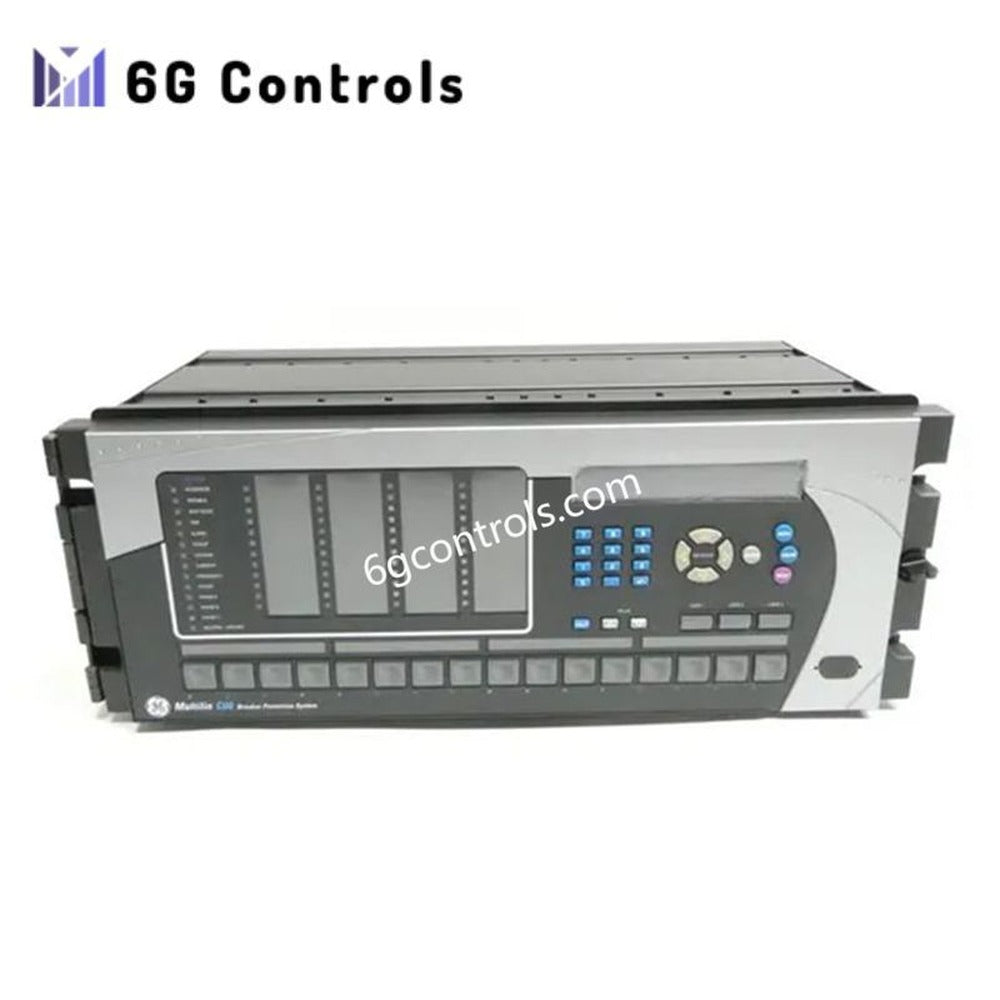

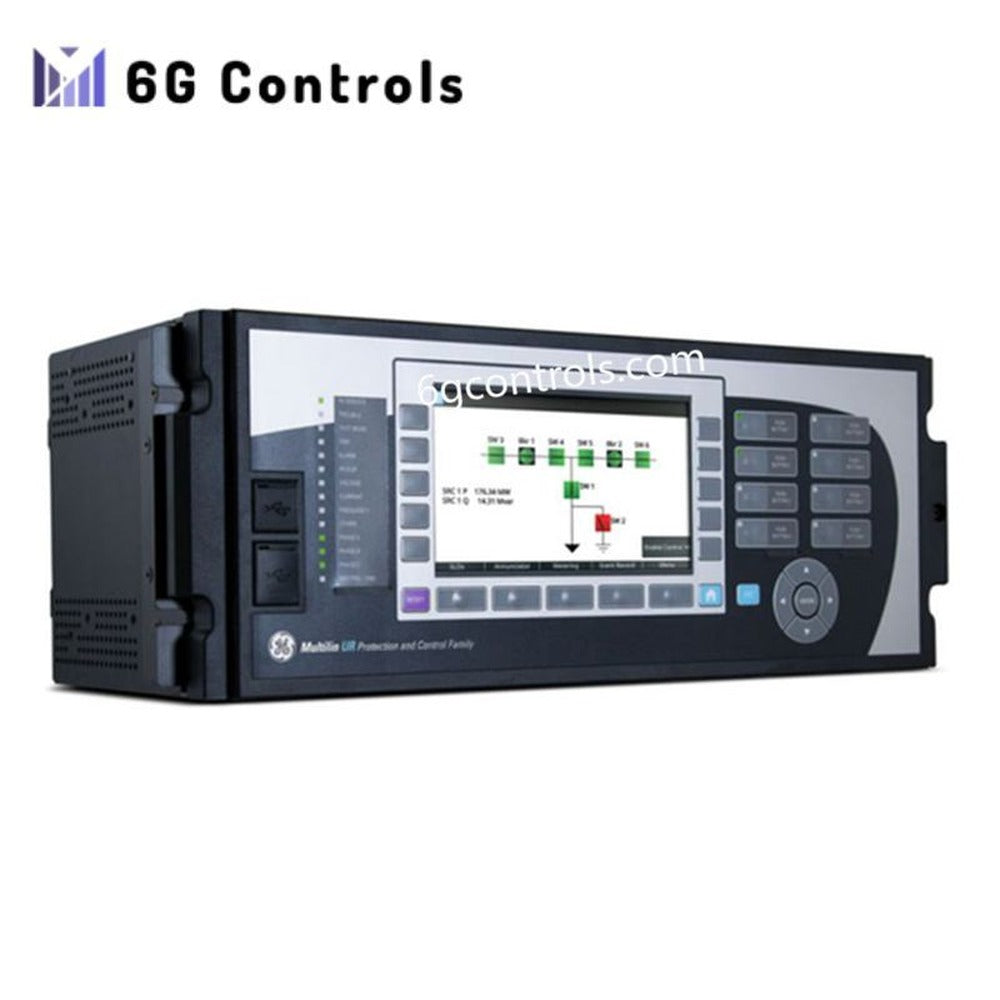

رله C60K03HKH از GE یک رله حفاظت و پایش ترانسفورماتور Multilin است که برای کاربردهای سیستم قدرت با قابلیت اطمینان بالا طراحی شده است. این رله از ترانسفورماتورها در برابر خطاهای دیفرانسیل، شرایط اضافه‌جریان و ناهنجاری‌های ولتاژ محافظت می‌کند و در عین حال دید لحظه‌ای از وضعیت عملیاتی ترانسفورماتور ارائه می‌دهد. این دستگاه برای شبکه‌های برق صنعتی و شرکت‌های خدمات برق طراحی شده است که به جداسازی ایمن و سریع خطا و یکپارچه‌سازی بی‌وقفه با معماری‌های SCADA و DCS نیاز دارند. طراحی کشویی آن تعمیر و نگهداری را ساده می‌کند و هنگام تعویض یا آزمایش رله، حداقل زمان خاموشی را تضمین می‌کند.

ویژگی‌های کلیدی و مزایای عملکردی

رله C60K03HKH از طریق الگوریتم‌های پیشرفته دیفرانسیل که به‌سرعت به شرایط غیرعادی عملکرد واکنش نشان می‌دهند، تشخیص دقیق خطا را ارائه می‌کند. افزون بر این، ترکیب حسگرهای دیجیتال و آنالوگ، قابلیت مشاهده عملکرد ترانسفورماتور را بهبود می‌دهد و احتمال تنش حرارتی یا آسیب عایقی را کاهش می‌دهد. همچنین، این رله از چندین پروتکل ارتباطی پشتیبانی می‌کند و امکان استقرار کارآمد را هم در پست‌های قدیمی و هم در شبکه‌های مدرن هوشمند فراهم می‌سازد. اپراتورها به داده‌های تشخیصی قابل‌استفاده، ثبت شکل موج و گزارش‌های رخداد دسترسی پیدا می‌کنند که از نگهداری پیشگویانه و ارزیابی پس از خطا پشتیبانی می‌کنند.

مشخصات فنی

نام محصول: GE C60K03HKH نوع: رله حفاظت و پایش ترانسفورماتور شماره قطعه: C60K03HKH سازنده: GE Fanuc / GE Grid Solutions وزن: ۸ پوند

قابلیت‌های حفاظتی • حفاظت اضافه‌جریان • حفاظت در برابر خطاهای دیفرانسیل • نظارت بر نوسانات ولتاژ و کیفیت توان • پایش حرارتی ترانسفورماتور

ورودی‌ها / خروجی‌ها • ورودی‌های CT: ثانویه ۱ یا ۵ آمپر، قابل مقیاس‌گذاری تا اولیه ۱۰٬۰۰۰ آمپر • ورودی‌های VT: نسبت قابل تنظیم، معمولاً ثانویه ۱۰۰ ولت AC • چندین ورودی و خروجی دیجیتال برای منطق کنترلی

ارتباطات • RS232، RS485، اترنت اختیاری • پروتکل‌های پشتیبانی‌شده: Modbus، DNP3، IEC 61850 (وابسته به پیکربندی)

شرایط محیطی و مکانیکی • دمای کارکرد: از –۴۰ °C تا +۶۰ °C • پوشش محافظ برای محیط‌های سخت یا خورنده • طراحی محفظه کشویی برای نصب ساده و تعویض رله در حالت روشن

کاربردهای معمول

رله C60K03HKH در پست‌های برق، تأسیسات تولید برق و کارخانه‌های توزیع برق صنعتی عملکردی بسیار عالی دارد. این رله به‌راحتی با سیستم‌های SCADA و DCS یکپارچه می‌شود تا از کنترل خودکار شبکه و ارزیابی لحظه‌ای عملکرد ترانسفورماتور پشتیبانی کند. برای نمونه، این رله معمولاً در محیط‌هایی مستقر می‌شود که به سرویس‌دهی مداوم و تحمل خطای حداقلی نیاز دارند؛ از جمله فیدرهای برق صنایع سنگین و ترانسفورماتورهای افزاینده انرژی تجدیدپذیر.

پشتیبانی و خدمات

کاربران از طراحی قطعات با درجه صنعتی بهره‌مند می‌شوند که با اکوسیستم خدمات گسترده GE پشتیبانی می‌شود. مهندسان مستقر در محل، شاسی کشویی را ارزشمند می‌دانند؛ زیرا بازرسی رله یا به‌روزرسانی میان‌افزار بدون ایجاد اختلال در کابل‌کشی اولیه انجام می‌شود. افزون بر این، ثبت داخلی رخدادها و نوسان‌نگاری، عیب‌یابی و برنامه‌ریزی نگهداری را ساده‌تر می‌کند.

​پرسش‌های متداول

پرسش ۱: GE C60K03HKH از کدام پروتکل‌های ارتباطی پشتیبانی می‌کند؟ این رله بسته به پیکربندی از Modbus، DNP3 و IEC 61850 پشتیبانی می‌کند و اتصال آسان به SCADA و DCS را امکان‌پذیر می‌سازد.

پرسش ۲: آیا می‌توان رله را بدون جدا کردن سیم‌کشی میدانی تعویض کرد؟ بله. طراحی محفظه کشویی امکان تعویض سریع رله را فراهم می‌کند، در حالی که پایه همچنان به تابلو کنترل سیم‌کشی شده است.

پرسش ۳: آیا دستگاه اطلاعات تشخیصی پس از خطا ارائه می‌دهد؟ بله. این دستگاه رخدادها، نوسان‌نگاری و داده‌های اندازه‌گیری‌شده را ثبت می‌کند تا از تحلیل خطا و نگهداری پیشگویانه پشتیبانی شود.

پرسش ۴: آیا این رله برای سیستم‌های برق صنایع سنگین مناسب است؟ بله. مجموعه حفاظتی و ساختار مقاوم آن، این رله را برای پست‌ها، فیدرهای صنعتی و ترانسفورماتورهای متصل به ژنراتور ایده‌آل می‌کند.
