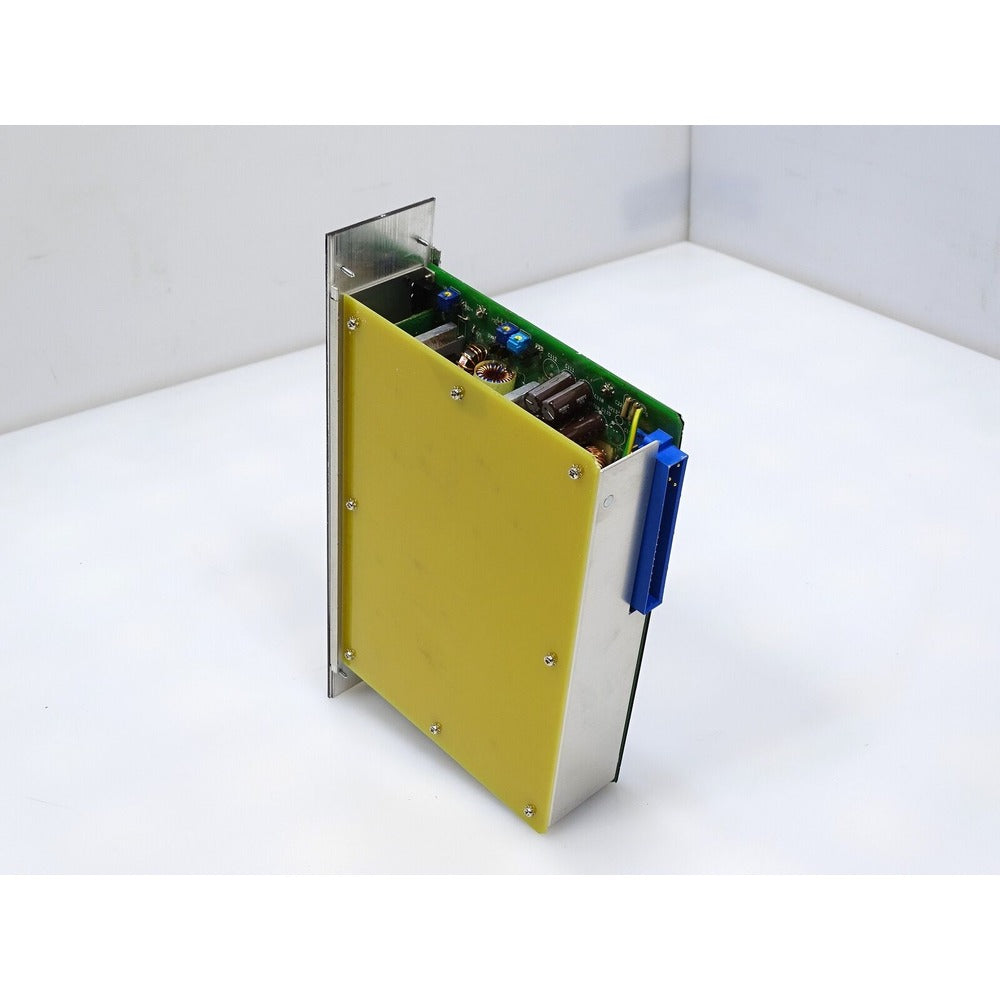

ماژول منبع تغذیه GE FANUC IC698PSA100، کاملاً نو

IC698PSA100 یک ماژول منبع تغذیه چندمنظوره است که توسط GE Fanuc برای سری RX7i طراحی شده است. این ماژول توان 5+ ولت DC، 12+ ولت DC و 12- ولت DC و همچنین سیگنال‌های توالی‌دهی سطح منطقی را برای ماژول‌های روی بک‌پلین فراهم می‌کند. در ادامه ویژگی‌های کلیدی و مشخصات فنی این ماژول آمده است:

ویژگی‌های کلیدی:

• خروجی‌های ولتاژ:
  • خروجی 5+ ولت DC: حداکثر 20 آمپر
  • خروجی 12+ ولت DC: حداکثر 2 آمپر
  • خروجی 12- ولت DC: حداکثر 1 آمپر
• محدوده ولتاژ ورودی:
  • AC: 85 تا 264 ولت AC (47 تا 63 هرتز)
  • DC: 100 تا 150 ولت DC
• توان خروجی:
  • حداکثر 100 وات برای هر سه خروجی
• اصلاح ضریب توان: برای عملکرد AC پشتیبانی می‌شود (حداقل 0.99 بین 90 ولت AC و 260 ولت AC).
• محدوده دمای عملیاتی: 0°C تا 60°C (32°F تا 140°F)
• محل نصب در رک: شکاف 0 (سمت چپ‌ترین شکاف)
• ویژگی‌های حفاظتی: شرایط خطای اضافه‌جریان، افزایش دما و اضافه‌ولتاژ تحت حفاظت هستند. این منبع می‌تواند حداکثر یک چرخه خط ورودی AC را بدون قطع توان خروجی از دست بدهد.
• ایزولاسیون: ورودی نسبت به همه خروجی‌ها: 250 ولت AC پیوسته؛ 1500 ولت AC به‌مدت 1 دقیقه
• نشانگرهای LED: نشانگرهای LED برای وضعیت فیلد و خروجی.
• کلید روشن/خاموش: کلید دوحالته روشن/خاموش روی صفحه جلویی برای فعال یا غیرفعال کردن کانال‌های خروجی.

مشخصات فنی:

• ولتاژ نامی: 120/240 ولت AC یا 125 ولت DC
• توان ورودی:
  • برای منبع تغذیه 100 W: 125 وات (معمول)، 150 وات (حداکثر)
  • برای منبع تغذیه 350 W: 437 وات (معمول)، 500 وات (حداکثر)
• جریان هجومی (راه‌اندازی سرد):
  • برای منبع تغذیه 100 W:
    • 115 ولت AC: حداکثر 15 آمپر
    • 230 ولت AC: حداکثر 30 آمپر
    • مدت جریان هجومی: ۱۰۰ میلی‌ثانیه
  • برای منبع تغذیه 350 W:
    • ۱۱۵ VAC: حداکثر ۳۰ آمپر
    • ۲۳۰ VAC: حداکثر ۶۰ آمپر
    • مدت جریان هجومی: ۱۰۰ میلی‌ثانیه
• الزامات خروجی (منبع تغذیه ۱۰۰ وات):
  • +5 VDC: ‏4.875 تا 5.25 ولت، ۰ تا ۲۰ آمپر
  • +12 VDC: ‏11.64 تا 12.6 ولت، ۰ تا ۲ آمپر
  • -12 VDC: ‏-12.60 تا -11.64 ولت، ۰ تا ۱ آمپر
  • حد اضافه‌ولتاژ: خروجی +5 VDC: ‏5.7 تا 6.7 ولت
  • حد جریان اضافی: خروجی +5 VDC: ‏21 آمپر (معمول)، خروجی +12 VDC: ‏2.5 آمپر (معمول)، خروجی -12 VDC: ‏3.5 آمپر (معمول)
• الزامات خروجی (منبع تغذیه ۳۵۰ وات):
  • +5 VDC: ‏4.875 تا 5.25 ولت، ۰ تا ۶۰ آمپر
  • +12 VDC: ‏11.64 تا 12.6 ولت، ۰ تا ۱۲ آمپر
  • -12 VDC: ‏-12.6 تا -11.64 ولت، ۰ تا ۴ آمپر
  • حد اضافه‌ولتاژ: خروجی +5 VDC: ‏5.7 تا 6.7 ولت
  • حد جریان اضافی: خروجی +5 VDC: ‏66 آمپر (معمول)، خروجی +12 VDC: ‏15 آمپر (معمول)، خروجی -12 VDC: ‏4.6 آمپر (معمول)
• تحمل قطع کوتاه‌مدت (مدت مجاز قطع ورودی AC بدون تأثیر بر خروجی‌های DC): حداقل ۱۵ میلی‌ثانیه
• زمان نگه‌داری (زمان بین فعال شدن سیگنال خرابی سیستم ACFAIL# و خارج شدن هر خروجی DC از محدوده مشخصات): حداقل ۵ میلی‌ثانیه
• اتصال سینی فن: برای دستیابی به ظرفیت کامل در دماهای بالاتر (۰ تا ۶۰ درجه سانتی‌گراد) الزامی است.

لطفاً توجه داشته باشید که هنگام وصل بودن برق ورودی، ولتاژهای مرگبار درون ماژول وجود دارد. هنگام جابه‌جایی یا سرویس ماژول، باید اقدامات احتیاطی مناسب انجام شود.
