ماژول مرکزی HIMA F 8650X F8650X، باکیفیت، اصل و نو

12 موجود است

Manufacturer: HIMA
Country of origin: آلمان
Product Type: ماژول مرکزی
Condition: کاملاً نو
Payment: حواله تلگرافی، وسترن یونیون
Weight: 5.0 kg
Shipping port: شیامن
Warranty: ۱۲ ماه

توضیحات
Reviews
ارسال و پرداخت

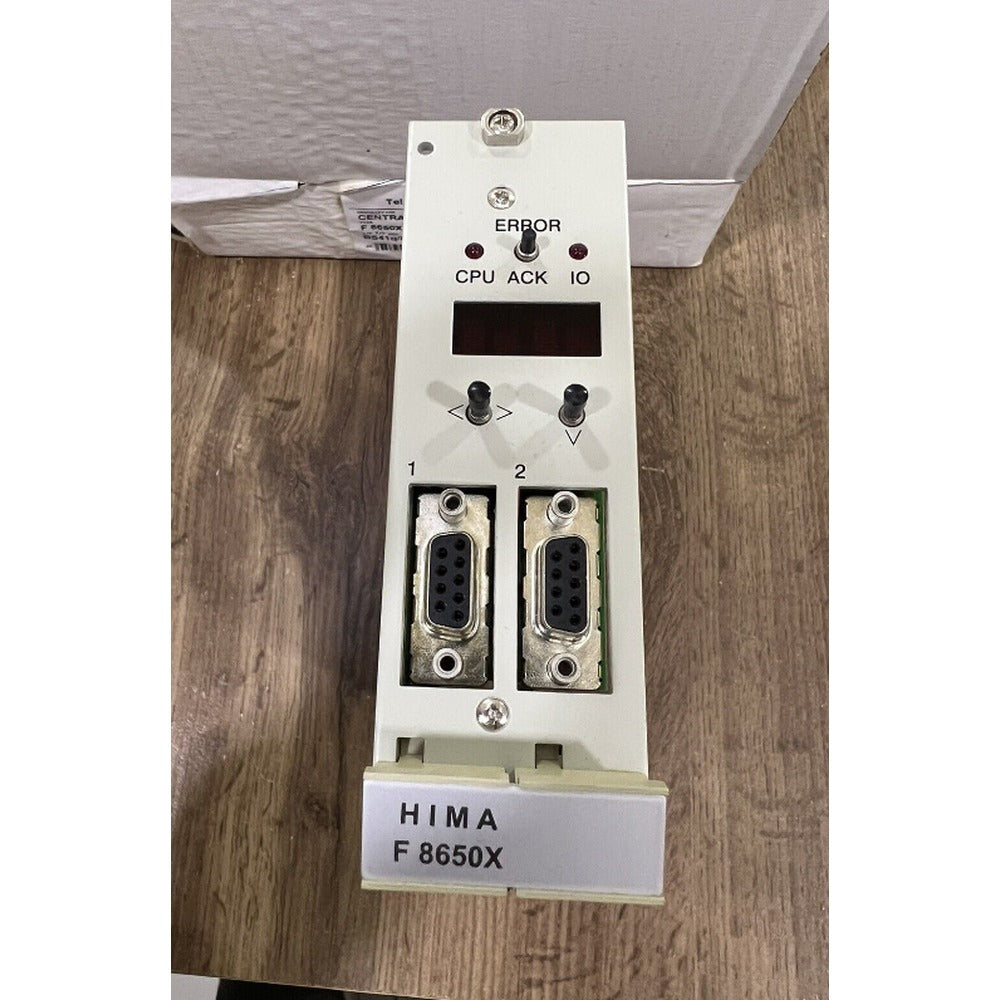

The F 8650X ماژول مرکزی

ماژول مرکزی در سیستم‌های PES H51q-MS، -HS، -HRS استفاده می‌شود و از نظر ایمنی، الزامات SIL 3 طبق IEC 61508 را برآورده می‌کند.

ماژول مرکزی F 8650X در سیستم‌های PES H51q-MS، -HS، -HRS استفاده می‌شود و از نظر ایمنی، الزامات SIL 3 طبق IEC 61508 را برآورده می‌کند. شکل

۱: نما

ماژول مرکزی با دو ریزپردازنده همگام‌شده از نظر کلاک	ریزپردازنده‌ها
INTEL 386EX، ۳۲ بیت	فرکانس کلاک
۲۵ مگاهرتز
حافظه برای هر ریزپردازنده	سیستم‌عامل
Flash-EPROM یک مگابایت	برنامه کاربر
Flash-EPROM یک مگابایت *	داده‌ها
SRAM یک مگابایت * * میزان استفاده بسته به نسخه سیستم‌عامل	رابط‌ها
دو رابط سریال RS 485 با ایزولاسیون الکتریکی	نمایشگر عیب‌یابی
نمایشگر ماتریسی چهاررقمی با اطلاعات قابل انتخاب	خاموشی هنگام بروز خطا
واچ‌داگ ایمنی‌محور با خروجی ۲۴ ولت، قابل بارگذاری تا ۵۰۰ میلی‌آمپر و مقاوم در برابر اتصال کوتاه	ساختار

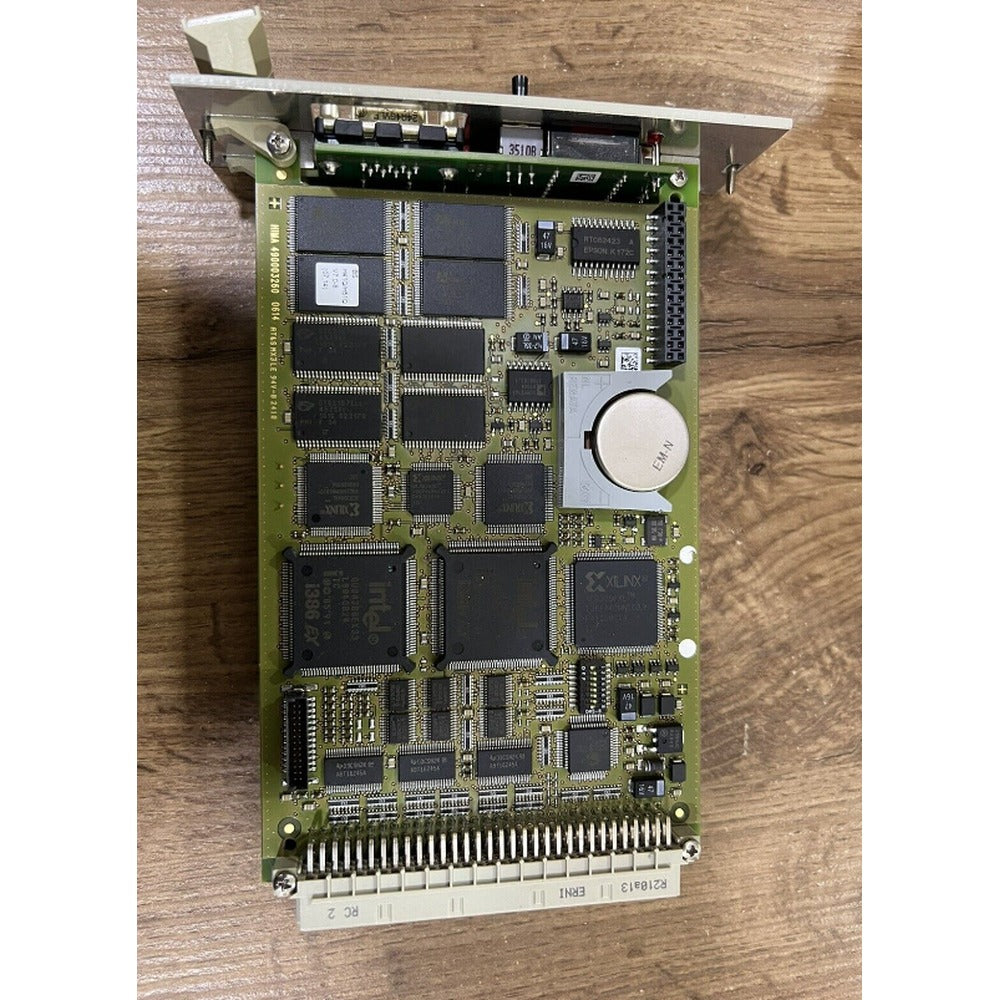

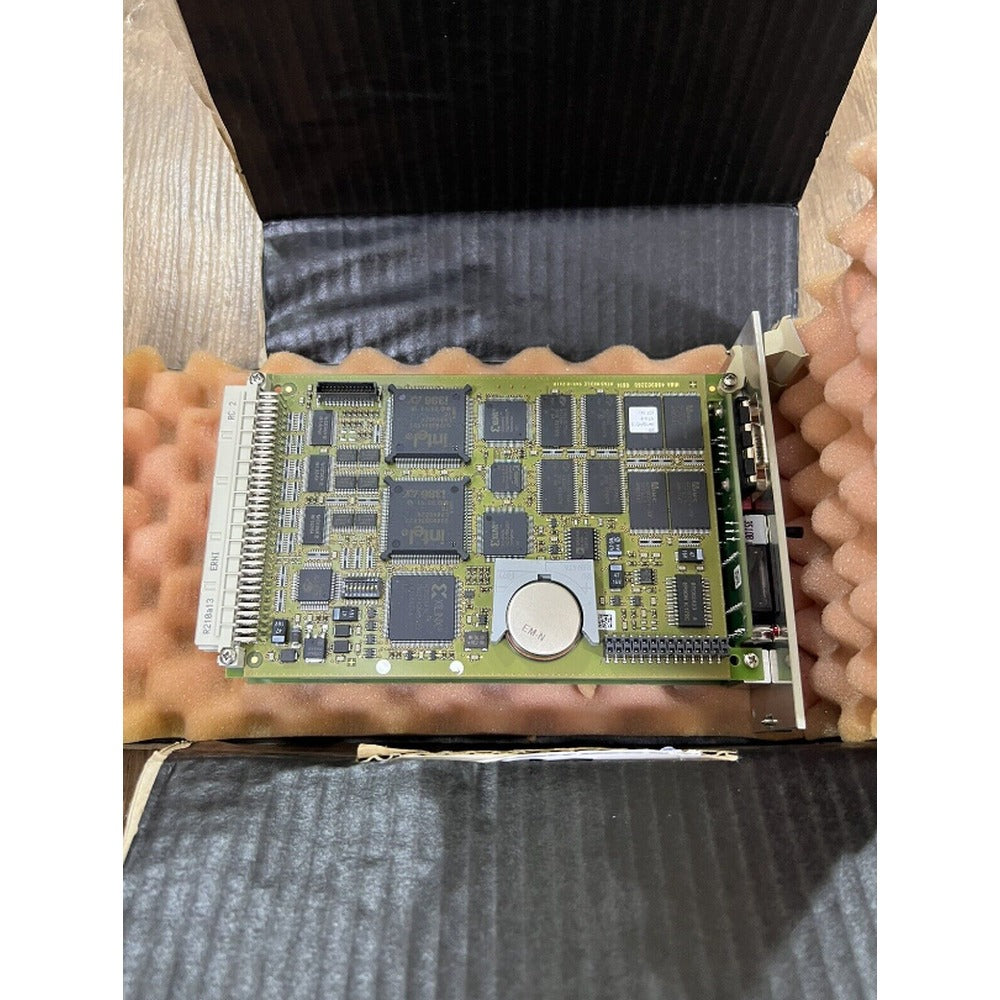

دو برد مدار چاپی استاندارد اروپایی، یک برد برای نمایشگر عیب‌یابی	فضای موردنیاز
۸ SU	داده‌های عملیاتی

۵ ولت / ۲ آمپر تنظیم ایستگاه گذرگاه

شماره از طریق کلیدهای S1-1/2/3/4/5/6/7: تنظیم نرخ انتقال

نرخ با کلید S1-8:	پایه 485	RS	سیگنال
1	-	-	۵ ولت، قطب مثبت منبع تغذیه
2	-	معنا	RP
3	۵ ولت، با دیودها جداشده	A/A’	RxD/TxD-A
4	-	داده دریافت/ارسال A	CNTR-A
5	سیگنال کنترلی A	C/C’	DGND
6	-	زمین داده	VP
7	-	-	۵ ولت، قطب مثبت منبع تغذیه
8	استفاده نمی‌شود	B/B’	RxD/TxD-B
9	-	داده دریافت/ارسال B	CNTR-B

سیگنال کنترلی B 1: جدول با تخصیص پایه‌های رابط

RS 485، ۹ پین

برای رابط سریال فقط می‌توان شماره ایستگاه گذرگاه ۱ تا ۳۱ را تنظیم کرد.

در یک شبکه اترنت، شماره ایستگاه گذرگاه را می‌توان از ۱ تا ۹۹ تنظیم کرد. بنابراین، کلیدهای S1-6/7 نیز باید علاوه بر کلیدهای S1-1/2/3/4/5 تنظیم شوند.

تعداد شرکای ارتباطی درون یک شبکه همچنان به ۶۴ محدود است.

این تنظیم پیشرفته شماره ایستگاه گذرگاه فقط از سیستم‌عامل BS41q/51q V7.0-8 (05.31) ماژول مرکزی امکان‌پذیر است. کاربردها با ارتباط ماژول F 8627X:

– اتصال ماژول مرکزی به یک PADT (ELOP II TCP)

– اتصال به سایر شرکای ارتباطی در یک شبکه اترنت (safeethernet، Modbus TCP)

ارتباط از ماژول مرکزی، از طریق گذرگاه صفحه‌پشتی، به ماژول ارتباطی F 8627X و از درگاه‌های اترنت F 8627X به شبکه اترنت و برعکس انجام می‌شود.

ویژگی‌های ویژه واحد مرکزی ماژول:

– خودآموزی: از سیستم‌عامل BS41q/51q V7.0-8 (05.31)

– ELOP II TCP: از سیستم‌عامل BS41q/51q V7.0-8 (05.31)

اطلاعات بیشتر درباره شماره ایستگاه گذرگاه، ELOP II TCP، بارگذاری سیستم‌عامل‌ها و برنامه‌های کاربردی (خودآموز) و موارد دیگر مربوط به ماژول مرکزی را می‌توانید در برگه داده F8627X و همچنین در راهنمای سیستم‌عامل H41q/H51q و راهنمای ایمنی H41q/H51q بیابید.

توجه ：پیش از خارج کردن یک ماژول مرکزی، پیچ‌های نگهدارنده آن باید کاملاً شل شده و آزادانه حرکت کنند. ماژول را با فشار دادن اهرم بیرون‌کش (برچسب جلویی) از بالا به پایین، از برد گذرگاه جدا کنید و برای جلوگیری از ایجاد سیگنال‌های نادرست در سیستم، آن را با حرکتی سریع به سمت بالا خارج کنید!

برای نصب ماژول، آن را روی بلوک ترمینال قرار دهید و تا جایی که ممکن است به سمت داخل فشار دهید. این کار باید به‌سرعت انجام شود تا از ایجاد سیگنال‌های نادرست در سیستم جلوگیری شود!

عملکرد اهرم بیرون‌کش اهرماهرمی با قسمت جلویی برچسب

عملکرد اهرم بیرون‌کش به‌همراه برچسب جلویی

شکل ۲: عملکرد اهرم بیرون‌کش اهرم

نمایشگر تشخیصی ماژول مرکزی ماژول

– نمایشگر الفبایی‌عددی چهاررقمی،

– دو LED برای نمایش کلی خطاها (CPU برای ماژول‌های مرکزی، IO برای ماژول‌های ورودی/خروجی قابل‌آزمایش)،

– دو کلید اهرمی برای درخواست اطلاعات دقیق درباره خطا،

– دکمه فشاری ACK نشانگر خطا را بازنشانی می‌کند؛

در حالت توقف ناشی از خطا، ACK مانند راه‌اندازی مجدد سیستم عمل می‌کند.

برای اطلاعات بیشتر درباره نمایشگر تشخیصی و فهرست کدهای خطا، به مستندات «عملکردهای سیستم‌عامل BS 41q/51q» مراجعه کنید (این مستندات روی CD مربوط به ELOP II نیز موجود است).

نکات مربوط به راه‌اندازی و نگهداری

– عمر باتری پشتیبان (بدون تغذیه ولتاژ):

۱۰۰۰ روز در TA = ۲۵ °C

۲۰۰ روز در TA = ۶۰ °C

– توصیه می‌شود باتری پشتیبان را (در حالی که CPU در حال کار است) حداکثر پس از ۶ سال، یا در صورت نمایش BATI، ظرف سه ماه تعویض کنید

(باتری لیتیومی، برای مثال نوع CR 2477N، شماره قطعه HIMA: 44 0000018)

– شماره ایستگاه گذرگاه و نرخ انتقال را در کلید S1 بررسی کنید تا تنظیمات صحیح باشند

– مهم: هنگام ارتقای ماژول F 8650 به ماژول F 8650X، طرح فن نیز باید تغییر کند!

البته، یک فایل PDF را نیز در اینجا در اختیار شما قرار می‌دهیم که می‌توانید آن را دانلود و مطالعه کنید：F8650X-hima-central-module-datasheet
