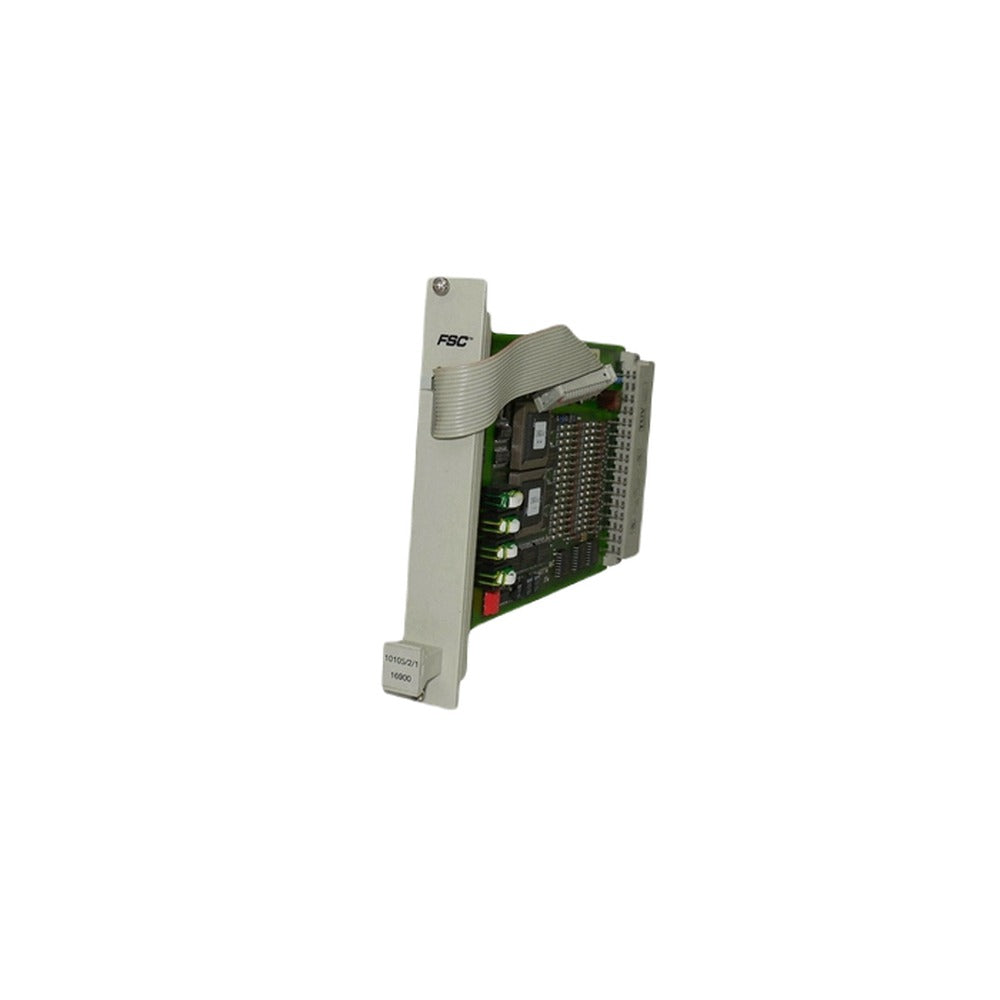

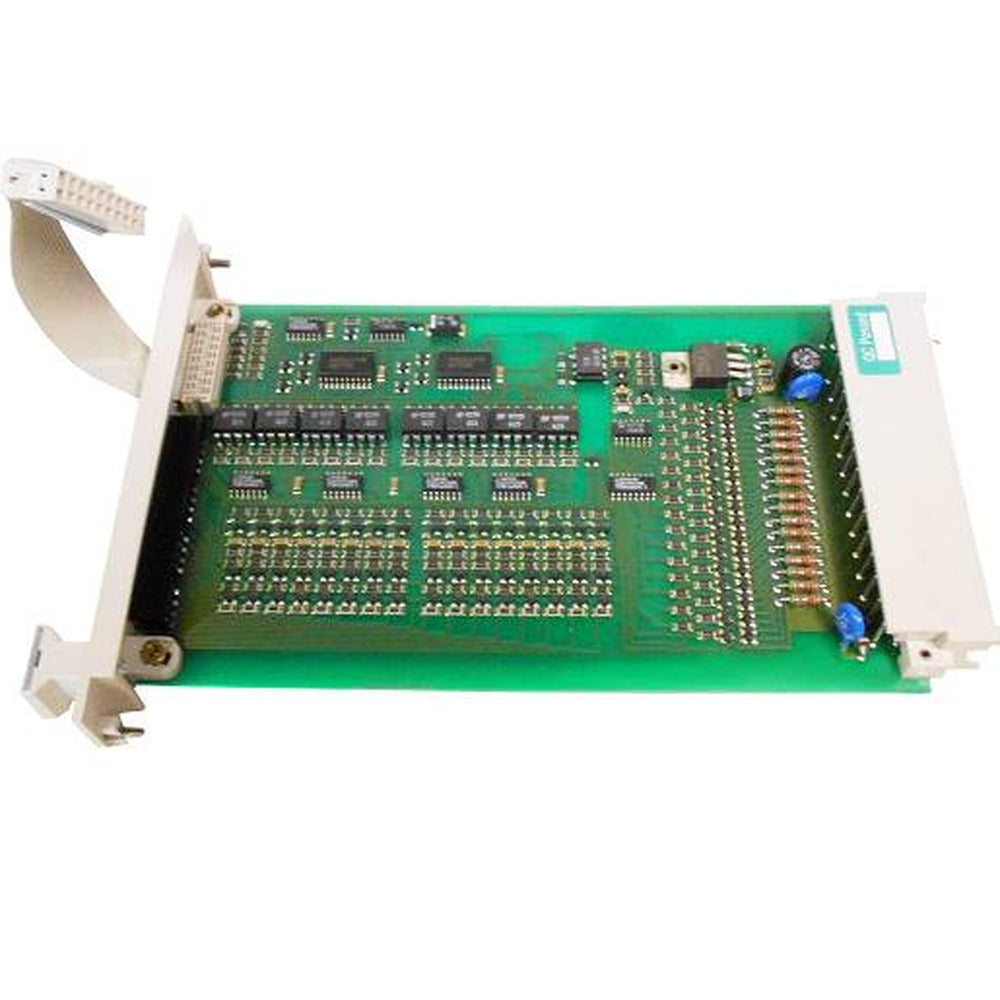

ماژول ورودی آنالوگ ایمن در برابر خطا Honeywell 10102/2/1 (۴ کانال)

توضیحات:

ماژول ورودی آنالوگ ایمن در برابر خطا 10102/2/1 به چهار کانال ورودی آنالوگ 0 تا 2 V مجهز است. این ورودی‌های آنالوگ یک اتصال مشترک 0 V دارند، اما از منابع تغذیه 24 Vdc و 5 Vdc به‌صورت گالوانیکی ایزوله هستند. از ورودی‌های آنالوگ می‌توان به‌صورت فعال استفاده کرد؛ در این حالت هر ورودی یک خروجی مجزای 26 Vdc با جریان بیش از 20 میلی‌آمپر و حفاظت در برابر اتصال کوتاه دارد. همچنین می‌توان از آن‌ها به‌صورت غیرفعال استفاده کرد؛ در این حالت تغذیه مستقیماً به ترانسمیتر متصل می‌شود. طبقه ورودی 10102/2/1 دارای امپدانس ورودی بالایی است و امکان اتصال موازی دو ماژول 10102/2/1 را فراهم می‌کند. بااین‌حال، هر ورودی به یک ماژول مبدل ورودی آنالوگ 10102/A/ نیاز دارد (به برگه‌های داده 10102/A/ مراجعه کنید). توجه: از آنجا که ورودی‌ها به یک ماژول مبدل 10102/A/ نیاز دارند، ماژول 10102/2/1 فقط می‌تواند همراه با یک بک‌پلین I/O در رک استفاده شود. ماژول ورودی آنالوگ، ورودی‌های آنالوگ، ولتاژهای خروجی 26 V، ولتاژهای تغذیه داخلی و یک ولتاژ مرجع تولیدشده توسط مبدل D/A را پایش می‌کند. این مبدل D/A ولتاژهای مرجع مختلفی را تولید می‌کند که برای آزمایش جامع ماژول ورودی آنالوگ به کار می‌روند. آزمون خودکار شامل آزمایش نشتی فیلتر ورودی نیز می‌شود؛ این نشتی می‌تواند بر دقت مقدار ورودی آنالوگ تأثیر بگذارد. در مدت‌زمان ایمنی فرایند پیکربندی‌شده، ورودی‌های آنالوگ موارد زیر را آزمایش می‌کنند:

• دقت مطلق
• تبدیل صحیح در کل محدوده
• هم‌شنوی بین ورودی‌ها
• ولتاژ خروجی خروجی‌های 26 Vdc

خروجی‌های 26 Vdc توسط مبدل DC/DC تولید و روی 26 Vdc تثبیت می‌شوند؛ بنابراین مستقل از تغذیه ورودی 24 Vdc هستند. توجه: حداکثر جریان خروجی حداقل 21 میلی‌آمپر است. اگر ترانسمیترها به جریان تغذیه بیشتری نیاز داشته باشند، کانال ورودی باید در حالت غیرفعال (= تغذیه خارجی) استفاده شود. محدوده‌های ورودی آنالوگ برای FSC: جدول ۱ نمای کلی محدوده‌های ورودی آنالوگ برای سیستم FSC و نحوه استفاده از ماژول 10102/2/1 برای هر یک از این محدوده‌ها را ارائه می‌کند. جدول ۱: نمای کلی ورودی‌های آنالوگ برای FSC

• ۰(۴) تا ۲۰ میلی‌آمپر، تغذیه داخلی: 10102/2/1 + 10102/A/1
• ۰(۴) تا ۲۰ میلی‌آمپر، تغذیه خارجی: 10102/2/1 + 10102/A/2
• ۰(۱) تا ۵ ولت، تغذیه خارجی: 10102/2/1 + 10102/A/3
• ۰(۲) تا ۱۰ ولت، تغذیه خارجی: 10102/2/1 + 10102/A/4
• ورودی دیجیتال تحت پایش حلقه: 10102/2/1 + 10102/A/5

سایر سیگنال‌های ورودی آنالوگ، مانند ترموکوپل‌ها، PT-100 و غیره، تنها پس از تبدیل به یکی از محدوده‌های ورودی آنالوگی که سیستم FSC می‌تواند پشتیبانی کند، قابل استفاده هستند.

داده‌های فنی:

مشخصات ماژول 10102/2/1 شامل موارد زیر است:

• شماره نوع عمومی: 10102/2/1 11301*
• تأییدیه‌ها: CE، TÜV، UL
• نسخه‌های نرم‌افزار: ≥ ۳٫۰۰
• فضای موردنیاز: ۴ TE، ۳ HE (= ۴ HP، ۳U)

تغذیه:

• نیازمندی‌های تغذیه: ۵ ولت DC، ۳۰ میلی‌آمپر
• ۲۴ ولت DC، ۱۷۵ میلی‌آمپر + ۲۵ میلی‌آمپر برای هر ورودی فعال

ورودی:

• تعداد کانال‌های ورودی: ۴
• مشخصات ورودی (V): ۰ تا ۲ ولت DC
• مقاومت ورودی: > ۱۰۰ کیلو‌اهم
• تغذیه حلقه: ۲۶ ولت DC (±۱ ولت برای ۰٫۲ میلی‌آمپر < I < ۲۰ میلی‌آمپر)، دارای حفاظت در برابر اتصال کوتاه
• محدودکننده جریان حلقه: > ۲۱ میلی‌آمپر، حالت‌جامد
• مبدل A/D: ۱۲ بیتی
• عدم‌دقت: ≤ ۰٫۷۵٪
• حداکثر مطلق سیگنال ورودی: ± ۵ ولت DC

کدگذاری کلید: برای جزئیات کدگذاری کلید، به برگه داده «کدگذاری کلید» مراجعه کنید. کد کانکتور ماژول:

• سوراخ‌های A5، C17

کد کانکتور رک:

• پین‌های بزرگ A5، C17

یادداشت‌ها: ماژول‌های 10102/2/1 با کد پسوند 11301 عملکرد EMC بهبودیافته‌ای دارند.
