ماژول ورودی RTD چهارکاناله Honeywell 2MLF-RD4A نو

توضیحات

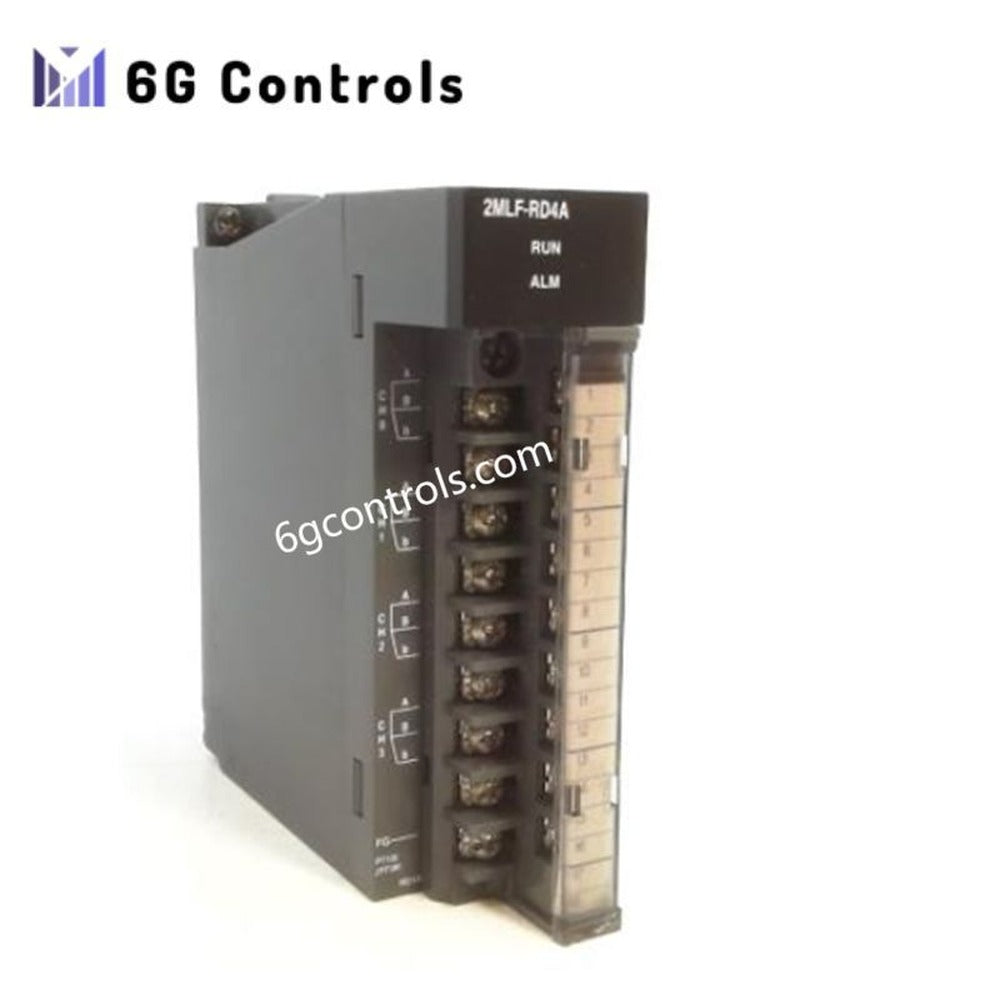

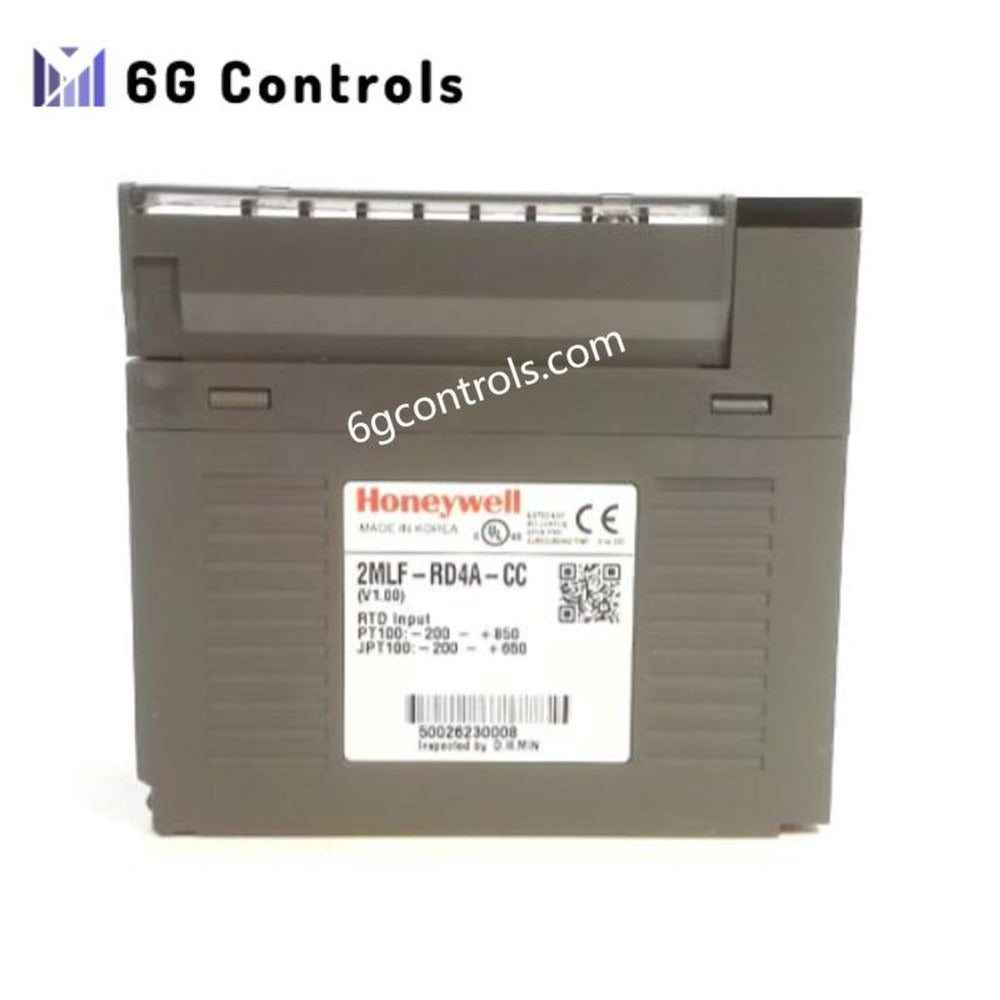

Honeywell 2MLF-RD4A یک ماژول ورودی RTD چهارکاناله است که برای اندازه‌گیری دقیق دما در سامانه‌های اتوماسیون صنعتی طراحی شده است. این ماژول بخشی از سری MasterLogic-200 (ML200) است و پایش دقیق و قابل‌اعتماد دماهای فرایندی را در محیط‌های تولید، نیروگاهی و کنترل انرژی فراهم می‌کند.

این ماژول به‌طور یکپارچه با حسگرهای RTD مدل Pt100 و JPt100 ارتباط برقرار می‌کند و اندازه‌گیری‌های پایدار و تکرارپذیری را در دامنه عملیاتی گسترده تضمین می‌کند. این ماژول که برای دوام بالا مهندسی شده است، شرایط دشوار را تحمل می‌کند و هم‌زمان دقت، پایداری و زمان پاسخ سریع خود را حفظ می‌کند.

ویژگی‌های عملکردی

• دقت بالا: دقت ±0.2% را در دمای 25°C ارائه می‌دهد و خوانش‌های قابل‌اعتماد دما را تضمین می‌کند.
• پاسخ سریع: سرعت تبدیل 40 ms برای هر کانال را فراهم می‌کند که برای حلقه‌های کنترل بلادرنگ ایدئال است.
• سازگاری انعطاف‌پذیر: از اتصالات RTD دو سیمه، سه سیمه و چهار سیمه برای کاربردهای متنوع میدانی پشتیبانی می‌کند.
• عیب‌یابی داخلی: شامل تشخیص قطعی اتصال، هشدارهای فرایندی و LEDهای وضعیت برای ساده‌سازی نگهداری است.
• دوام صنعتی: در محیط‌هایی با دمای حداکثر 55°C و رطوبت 95% RH (بدون میعان) به‌طور قابل‌اعتماد کار می‌کند.
• طراحی فشرده: سبک است و به‌راحتی روی پایه‌های استاندارد سامانه ML200 نصب می‌شود.

مشخصات فنی

مدل محصول: Honeywell 2MLF-RD4A نوع ماژول: ماژول ورودی RTD سامانه سازگار: MasterLogic-200 (ML200) کانال‌های ورودی: 4 کانال انواع RTD پشتیبانی‌شده: Pt100، JPt100 دامنه دما (Pt100): -200°C تا +850°C دامنه دما (JPt100): -200°C تا +650°C روش سیم‌کشی: استاندارد سه سیمه (پشتیبانی از دو سیمه و چهار سیمه) حداکثر سرعت تبدیل: 40 ms برای هر کانال (ترتیبی) دقت: ±0.2% در 25°C / ±0.3% از 0°C تا 55°C قالب خروجی: باینری علامت‌دار 16 بیتی مصرف جریان: 450 mA @ 5 VDC ترمینال: ترمینال 18 نقطه‌ای دمای عملیاتی: 0°C تا +55°C دمای نگهداری: -25°C تا +70°C دامنه رطوبت: 5% تا 95% RH (بدون میعان) ویژگی‌ها: تشخیص قطعی اتصال حسگر، هشدارهای فرایندی، نشانگرهای LED، گزینه‌های میانگین‌گیری و فیلترکردن وزن: 0.15 kg

کاربردهای معمول

ماژول 2MLF-RD4A به‌طور گسترده در موارد زیر استفاده می‌شود:

• سامانه‌های کنترل فرایند: برای پایش دقیق دمای راکتور، کوره و مبدل حرارتی.
• نیروگاه‌های تولید برق: برای کنترل دمای توربین، بویلر و سامانه خنک‌کاری.
• خطوط تولید: برای حفظ تعادل حرارتی در فرایندهای تولید دقیق.
• سامانه‌های انرژی و HVAC: برای تنظیم بلادرنگ دمای محیط و سامانه.

پشتیبانی و نگهداری

Honeywell مستندات فنی گسترده و پشتیبانی بلندمدت محصول را برای 2MLF-RD4A ارائه می‌دهد. عیب‌یابی داخلی ماژول، فرایند رفع اشکال را ساده می‌کند و زمان ازکارافتادگی و هزینه‌های نگهداری را کاهش می‌دهد. طراحی مقاوم آن عملکردی پایدار را در طول عمر عملیاتی طولانی تضمین می‌کند.

سؤالات متداول

سؤال 1: ماژول 2MLF-RD4A از چه انواع RTD پشتیبانی می‌کند؟ پاسخ: این ماژول از حسگرهای Pt100 و JPt100 با پیکربندی‌های دو سیمه، سه سیمه و چهار سیمه پشتیبانی می‌کند.

سؤال 2: آیا ماژول می‌تواند قطعی اتصال حسگر را تشخیص دهد؟ پاسخ: بله، این ماژول دارای تشخیص داخلی قطعی اتصال و عملکردهای هشدار برای پایش مطمئن خطا است.

سؤال 3: ماژول با چه سرعتی خوانش‌های دما را به‌روزرسانی می‌کند؟ پاسخ: حداکثر سرعت تبدیل 40 میلی‌ثانیه برای هر کانال است.

سؤال 4: چه سامانه‌های کنترلی با این ماژول سازگار هستند؟ پاسخ: 2MLF-RD4A به‌طور یکپارچه با سری MasterLogic-200 شرکت Honeywell یکپارچه می‌شود.

سؤال 5: دامنه دمای عملیاتی چقدر است؟ پاسخ: این ماژول از 0°C تا +55°C کار می‌کند و می‌توان آن را در دمای -25°C تا +70°C نگهداری کرد.
