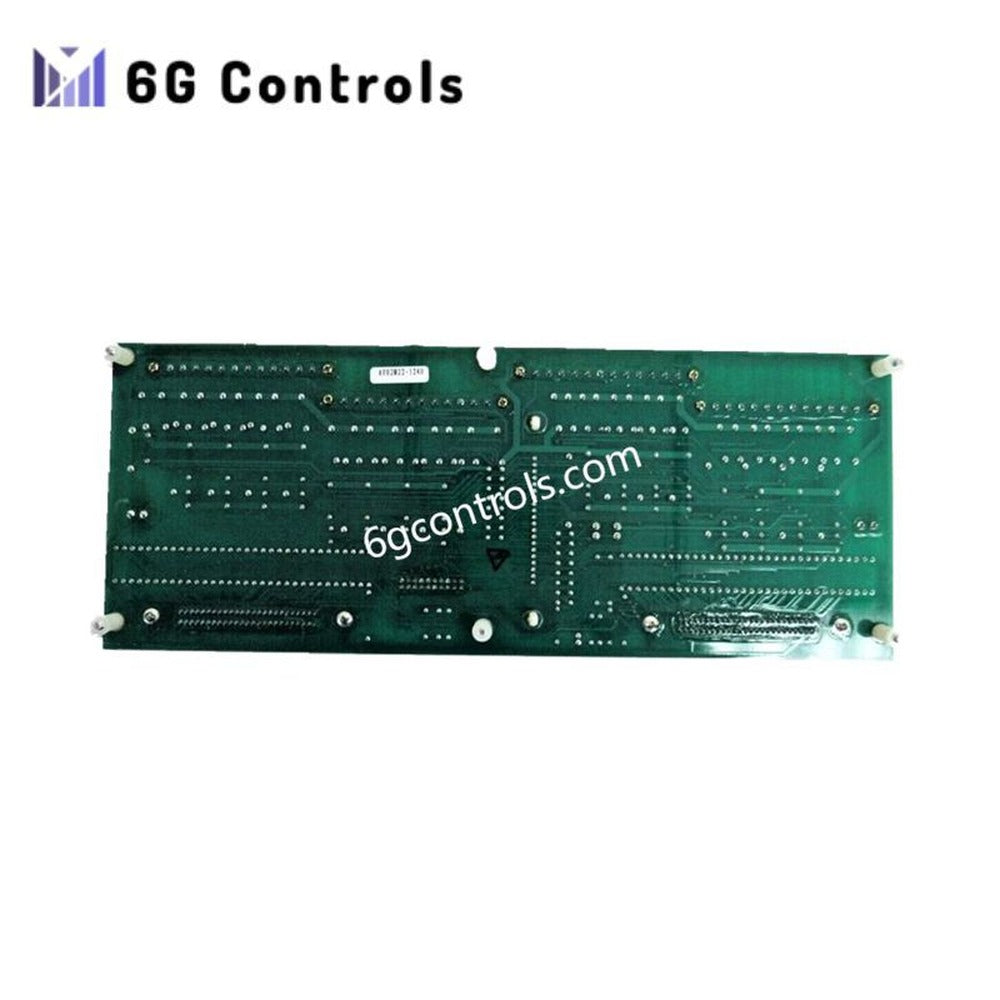

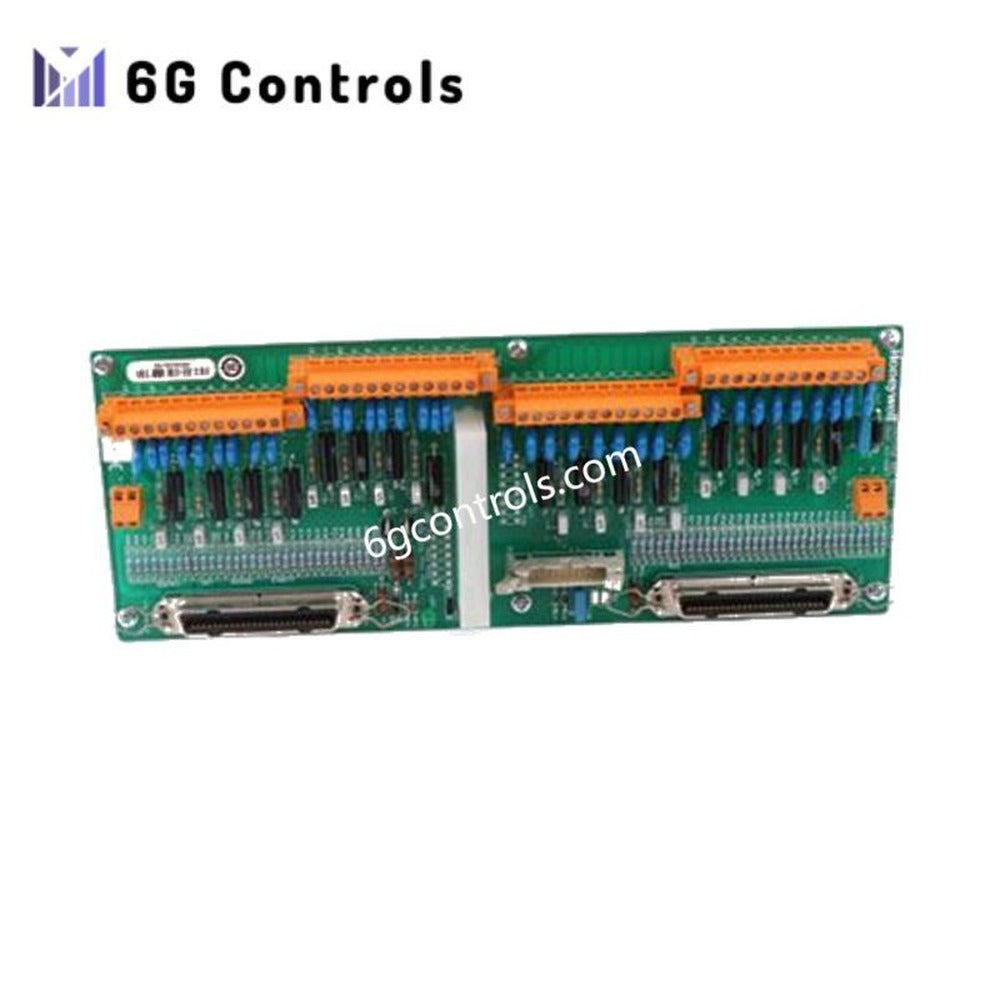

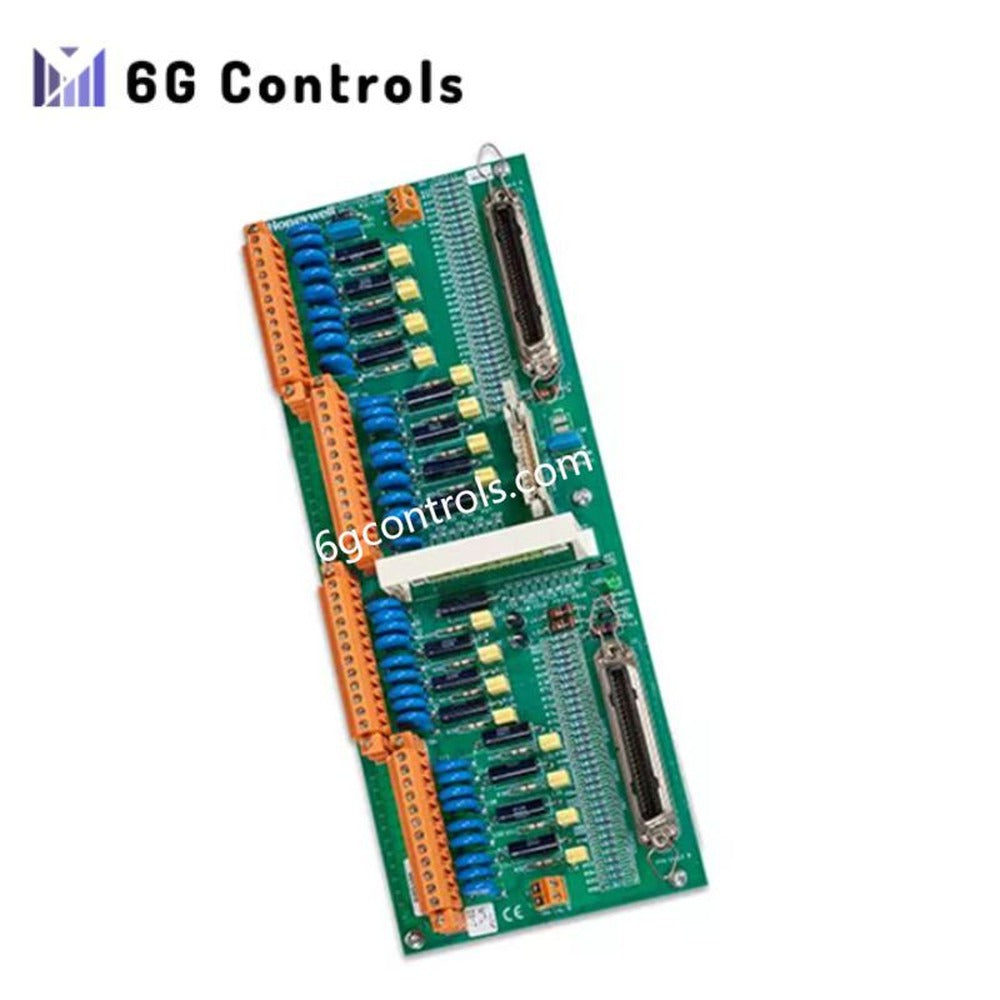

ماژول ورودی آنالوگ نو و استفاده‌نشده Honeywell 42622268-002

مروری بر محصول

42622268-002 از Honeywell یک ماژول ورودی آنالوگ دقیق است که برای دریافت قابل‌اعتماد سیگنال‌های آنالوگ سطح فیلد در محیط‌های کنترل صنعتی طراحی شده است. این ماژول که برای پایداری بلندمدت و دقت یکنواخت طراحی شده، از ورودی‌های آنالوگ چندکاناله پشتیبانی می‌کند و مستقیماً با معماری‌های کنترلی Honeywell، از جمله سیستم‌های قدیمی Measurex و پلتفرم‌های DCS سازگار، یکپارچه می‌شود.

این ماژول که برای کارکرد مداوم در محیط‌های صنعتی دشوار مهندسی شده است، شرطی‌سازی قابل‌اعتماد سیگنال، دسترسی سریع به داده‌ها و مقاومت بالا در برابر تغییرات دما و رطوبت رایج در کارخانه‌های تولیدی را فراهم می‌کند.

قابلیت‌های عملکردی کلیدی

42622268-002 برای اندازه‌گیری با وضوح بالا در فرایندها و در چندین کانال آنالوگ بهینه‌سازی شده است. این ماژول معمولاً در مواردی به کار می‌رود که پایش دقیق سیگنال‌های ولتاژ یا جریان برای عملکرد کنترل ضروری است.

ویژگی‌های عملکردی کلیدی شامل نمونه‌برداری پایدار سیگنال، مصرف توان پایین و سازگاری با بک‌پلین‌های سیستم کنترل توزیع‌شده است. گونه‌های خانواده THAI11 معمولاً، بسته به پیکربندی، از حداکثر 16 کانال ورودی آنالوگ پشتیبانی می‌کنند.

در برخی پیاده‌سازی‌های مرتبط با سری BU-THAI11 به سازگاری با سیگنال HART اشاره شده است که در صورت پشتیبانی سیستم میزبان، امکان ارتباط با تجهیزات هوشمند را فراهم می‌کند.

مشخصات فنی

اطلاعات عمومی

• تولیدکننده: Honeywell
• شماره قطعه: 42622268-002
• نوع ماژول: ورودی آنالوگ (AI)
• وزن: 2.65 پوند

ویژگی‌های ورودی آنالوگ

• پیکربندی کانال: ماژول ورودی آنالوگ چندکاناله
• تعداد معمول کانال‌ها: حداکثر 16 کانال AI (وابسته به سری)
• سیگنال‌های پشتیبانی‌شده: ورودی‌های آنالوگ استاندارد صنعتی (ولتاژ/جریان)
• کارکرد اندازه‌گیری: دریافت سیگنال فرایندی با دقت بالا
• عملکرد پاسخ: به‌روزرسانی سریع ورودی، معمولاً کمتر از 2 ثانیه

الزامات الکتریکی

• ولتاژ تغذیه: 24 VDC
• حداکثر اتلاف توان: 1.2 W

عملکرد محیطی

• محدوده دمای کاری: –20 °C تا +70 °C
• تحمل رطوبت نسبی: 0–100% RH (بدون میعان)
• استحکام صنعتی: طراحی‌شده برای عملکرد پایدار در محیط‌های با رطوبت بالا و دمای متغیر

رابط ارتباطی و سیستم & رابط سیستم

• رابط‌های پشتیبانی‌شده: RS-485، Ethernet (پشتیبانی در سطح خانواده)
• یکپارچه‌سازی سیستم: سازگار با پلتفرم‌های کنترلی Honeywell DCS، PLC و Measurex

سازگاری با سیستم

BC-THAI11 / BU-THAI11 (42622268-002) برای استفاده در اکوسیستم‌های اتوماسیون Honeywell در نظر گرفته شده است. این ماژول معمولاً در تابلوهای کنترل، به‌عنوان بخشی از پروژه‌های توسعه یا نوسازی سیستم، نصب می‌شود و تبادل یکپارچه داده با کنترلرها، HMIها و سیستم‌های نظارتی سطح بالاتر را تضمین می‌کند.

حوزه‌های کاربرد معمول

این ماژول ورودی آنالوگ در فرایندهای صنعتی نیازمند پایش قابل‌اعتماد سیگنال، از جمله خطوط تولید، فرایندهای پلاستیک، تولید منسوجات، ماشین‌آلات چاپ و تجهیزات فرایند لاستیک، کاربرد گسترده‌ای دارد. این ماژول به‌ویژه برای محیط‌هایی مناسب است که پایداری اندازه‌گیری و تحمل شرایط محیطی اهمیت حیاتی دارند.

پرسش‌های متداول

وظیفه اصلی این ماژول چیست؟ این ماژول سیگنال‌های آنالوگ فیلد را دریافت و شرطی‌سازی می‌کند و داده‌های اندازه‌گیری دقیق را به سیستم‌های کنترلی Honeywell ارائه می‌دهد.

آیا این ماژول برای محیط‌های سخت مناسب است؟ بله. این ماژول برای کار در دامنه‌های وسیع دما و رطوبت معمول در تأسیسات صنعتی طراحی شده است.

آیا از تجهیزات ابزار دقیق هوشمند پشتیبانی می‌کند؟ در برخی گونه‌های BU-THAI11 به قابلیت HART اشاره شده است که به پیکربندی سیستم و پشتیبانی میان‌افزار بستگی دارد.
