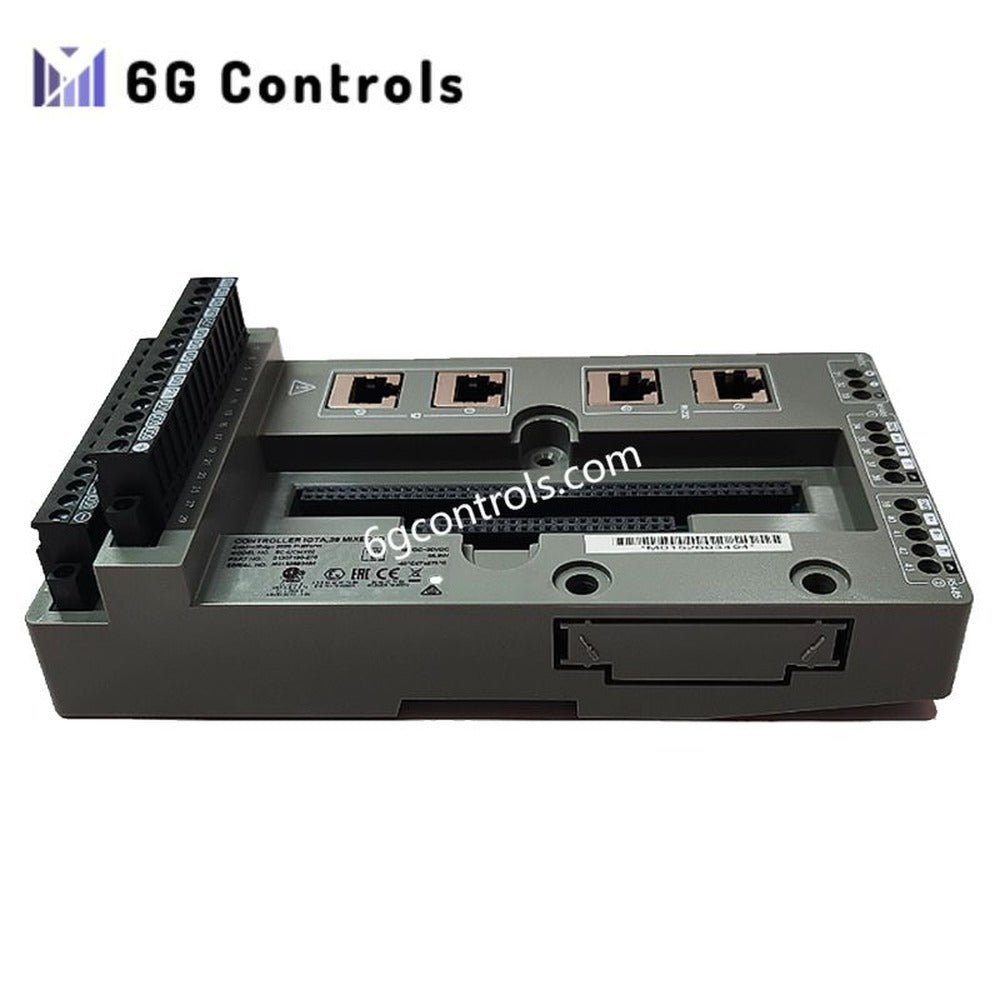

کنترلر غیر افزونه Honeywell SC-UCMX02 51307198-175

مرور کلی

Honeywell SC-UCMX02 51307198-175 یک کنترلر غیر افزونه برای پلتفرم ControlEdge RTU2020 است. این کنترلر از ورودی/خروجی ترکیبی و چندین پروتکل پشتیبانی می‌کند و آن را برای پایش از راه دور، کنترل و جمع‌آوری داده در صنایع نفت و گاز، خدمات عمومی و زیرساخت‌ها ایدئال می‌سازد. طراحی مقاوم و فشرده آن عملکردی پایدار را در محیط‌های سخت تضمین می‌کند.

مشخصات فنی

• شماره مدل: SC-UCMX02
• شماره قطعه: 51307198-175
• پردازنده: ARM Cortex-A8 با فرکانس 400 مگاهرتز
• حافظه RAM پویا: 256 مگابایت
• حافظه فلش: 512 مگابایت
• حافظه غیرفرار: 4 مگابیت
• محدوده ورودی منبع تغذیه: 10–36 VDC (معمول: 24 VDC ±20%)
• حداکثر جریان ورودی: 1.2 A @ 30 VDC (کنترلر + 9 ماژول ورودی/خروجی)
• مصرف توان معمول: ~1.8 W (واحد منفرد)
• حداکثر مصرف توان: 20 W
• ورودی‌های دیجیتال (DI): 16 کانال، 24 VDC
• ورودی‌های آنالوگ (AI): 8 کانال، وضوح 16 بیتی، 4–20 mA یا 0–10 VDC
• خروجی‌های دیجیتال (DO): 8 کانال، 24 VDC، حداکثر 0.5 A برای هر کانال
• خروجی‌های آنالوگ (AO): 4 کانال، وضوح 12 بیتی، 4–20 mA
• درگاه‌های اترنت: 2 × 10/100 مگابیت‌برثانیه
• درگاه‌های سریال: 3 درگاه (قابل انتخاب بین RS-232/RS-485)
• پروتکل‌های پشتیبانی‌شده: Modbus RTU/TCP، DNP3، IEC 61850
• دمای عملیاتی: –40°C تا +75°C
• دمای نگهداری: –40°C تا +85°C
• محدوده رطوبت: 5%–95% RH (بدون تراکم)
• درجه حفاظت محفظه: IP66 (ضد گردوغبار و مقاوم در برابر آب)
• محافظت در برابر اضافه‌ولتاژ درگاه سریال: 4 kV
• محافظت در برابر اضافه‌ولتاژ اترنت: 1.5 kV
• ساعت بلادرنگ: دارای پشتیبان باتری، عمر 5 سال در دمای 25°C
• مقاومت در برابر لرزش: 5 g (10–500 هرتز)
• مقاومت در برابر شوک: 30 g به مدت 11 میلی‌ثانیه
• ابعاد (ارتفاع×عرض×عمق): 210 × 135 × 75 میلی‌متر
• وزن: 0.8 کیلوگرم

​
