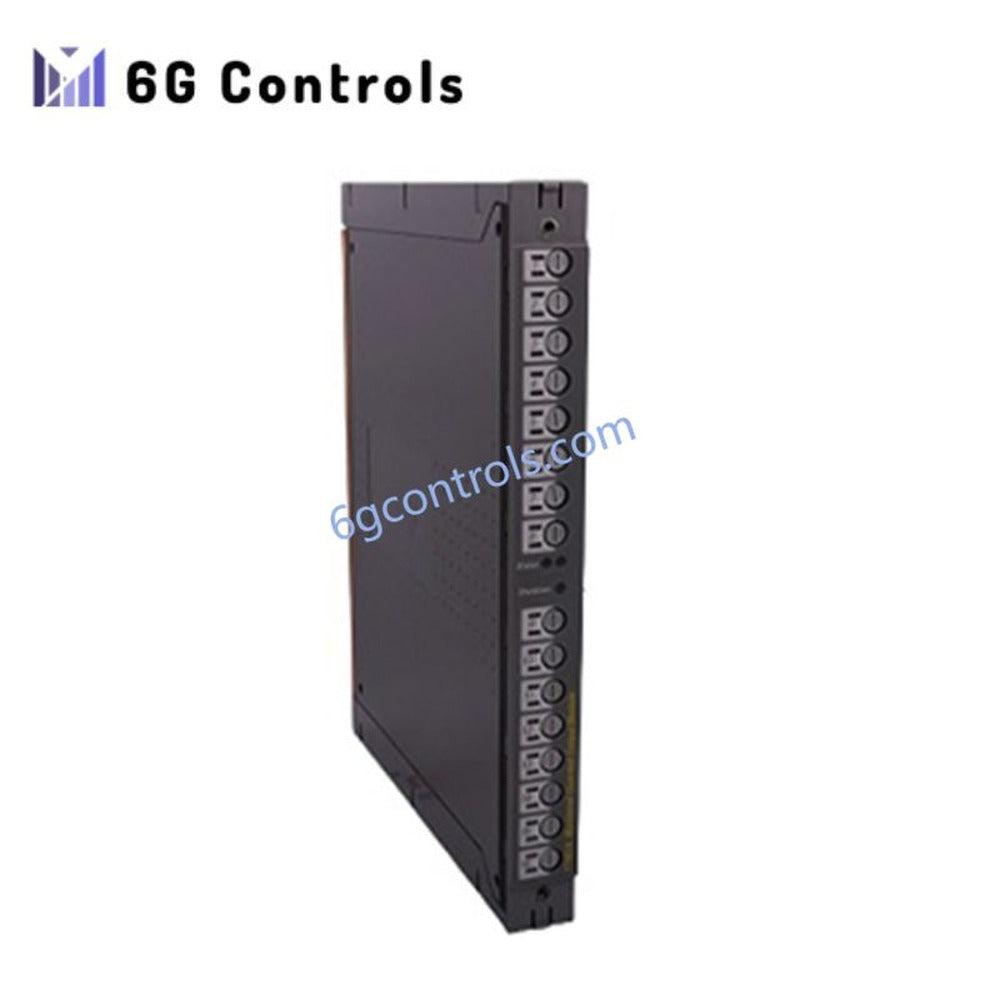

ماژول پردازنده گسترش‌دهنده TMR مورد اعتماد ICS Triplex T8310

ماژول پردازنده توسعه‌دهنده TMR مورداعتماد ICS Triplex T8310

برای توسعه ورودی/خروجی مقاوم در برابر خطا در پلتفرم‌های ایمنی Trusted پیکربندی شده است. ICS Triplex T8310 (ماژول پردازنده توسعه‌دهنده TMR T8310) اجرای فیزیکی/الکتریکی مستقیم را فراهم می‌کند.

مشخصات سخت‌افزاری

پارامتر	مشخصات
مدل	T8310
برند	ICS Triplex
وزن	۱٫۳ کیلوگرم
ابعاد	۱۶۰ × ۳۲۰ × ۱۲۰ میلی‌متر
دمای کاری	۴۰- تا ۷۰+ درجه سانتی‌گراد
مصرف توان	۴۰ تا ۸۰ W
معماری	افزونگی پیمانه‌ای سه‌گانه (TMR) 2oo3
ولتاژ کاری	۲۰ تا ۳۲ VDC
گواهی ایمنی	SIL3
رابط Hot Link	درگاه TC-301 (۲۵۰ Mbps)
ولتاژ ایزولاسیون	۱۵۰۰ تا ۲۵۰۰ VDC بین کانال‌ها و بین کانال و شاسی
درجه حفاظت در برابر نفوذ	IP20

کنترل ایمنی با قابلیت اطمینان بالا و معماری TMR

این ماژول از معماری افزونگی پیمانه‌ای سه‌گانه (TMR) 2oo3 برای اجرای پیوسته پردازش حالت ایمن در برابر خطا، بدون وقفه، استفاده می‌کند. الگوریتم‌های رأی‌گیری تحمل خطای پیاده‌سازی‌شده در سخت‌افزار داخلی (HIFT)، سه کانال پردازشی مستقل را پیش از صدور فرمان‌های کنترلی گذرگاه پشتی ارزیابی می‌کنند. ایزولاسیون گالوانیکی تا ۲۵۰۰ VDC در گذرگاه‌های داخلی، اختلالات میدانی را از مدارهای اجرای اصلی جدا می‌کند. در صورت خرابی یک کانال، ماژول توالی انتقال خودکار و شفاف به حالت آماده‌به‌کار را آغاز می‌کند و ضمن فعال نگه‌داشتن حلقه‌های خروجی، رویدادهای تشخیصی را در گذرگاه پشتی سیستم ثبت می‌کند.

پرسش‌های متداول

پرسش: آیا می‌توان ماژول را در حالی که سیستم روشن است، درون شاسی توسعه‌دهنده قرار داد؟ پاسخ: بله. ماژول از نصب و خارج‌سازی در حالت روشن (Hot-swapping) درون شاسی توسعه‌دهنده T8300 پشتیبانی می‌کند، بدون اینکه اجرای برنامه در شکاف‌های فعال مجاور قطع شود یا شرایط تریپ سیستم فعال شود. پرسش: برای تضمین اجرای بدون وقفه، چه پارامترهایی برای گذرگاه توان لازم است؟ پاسخ: منبع تغذیه گذرگاه پشتی باید سطوح ولتاژ دوگانه و افزونه را بین ۲۰ VDC و ۳۲ VDC حفظ کند. افت‌های گذرای ولتاژ به کمتر از ۲۰ VDC، عیب‌یابی داخلی توان را فعال می‌کنند و ممکن است باعث خاموشی ایمن کانال شوند. پرسش: ایزولاسیون گالوانیکی در رابط‌های ارتباطی چگونه تأیید می‌شود؟ پاسخ: رابط‌های فیزیکی داخلی، از جمله Hot Link نوع TC-301 و دو درگاه Ethernet، دارای ایزولاسیون نامی بین کانال و شاسی از ۱۵۰۰ VDC تا ۲۵۰۰ VDC هستند تا از ایجاد حلقه‌های زمین بین شاسی پردازنده اصلی و شاسی توسعه‌دهنده جلوگیری شود.

راهنمای نصب در محل

پیش از نصب، اطمینان حاصل کنید که گذرگاه پشتی شاسی توسعه‌دهنده T8300 تمیز و عاری از ذرات رسانا باشد. لبه‌های کارت ماژول را با ریل‌های راهنمای اختصاصی دوشکافه هم‌راستا کنید و آن را محکم فشار دهید تا کانکتورهای گذرگاه پشتی کاملاً در جای خود بنشینند. پیچ‌های نگهدارنده روی پنل جلویی را با گشتاور ۰٫۶ نیوتن‌متر محکم کنید تا تداوم اتصال زمین و مقاومت در برابر لرزش حفظ شود. تمام کابل‌های Hot Link توسعه‌دهنده TC-301 باید حداقل شعاع خمشی مطابق با استانداردهای مسیریابی Ethernet صنعتی را رعایت کنند. سیم‌های تخلیه شیلد RS-232 تشخیصی و ارتباطی باید مستقیماً با استفاده از بست‌های کم‌امپدانس به شینه زمین شاسی متصل شوند. اطمینان حاصل کنید جریان هوای محیط در سراسر دریچه‌های پنل جلویی IP20 مسدود نشده باشد تا دمای کاری در محدوده مشخص‌شده ۴۰- تا ۷۰+ درجه سانتی‌گراد حفظ شود.
