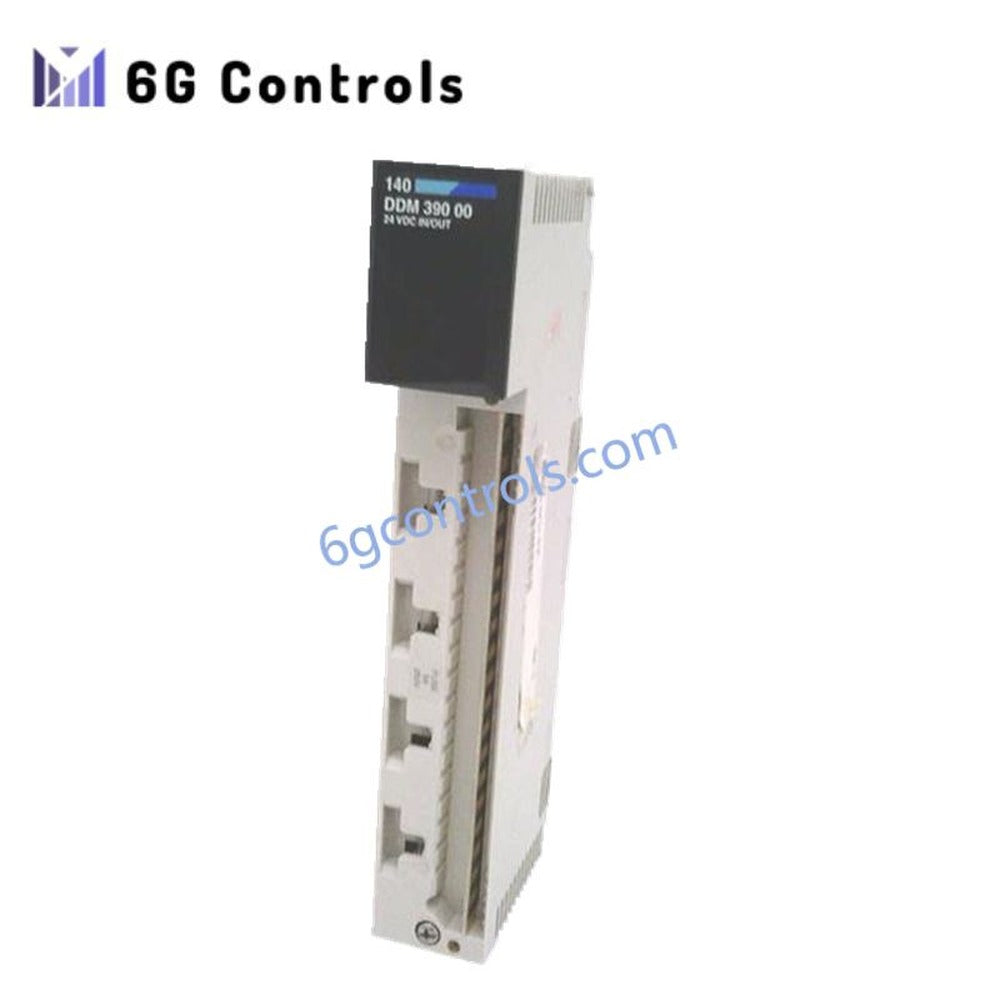

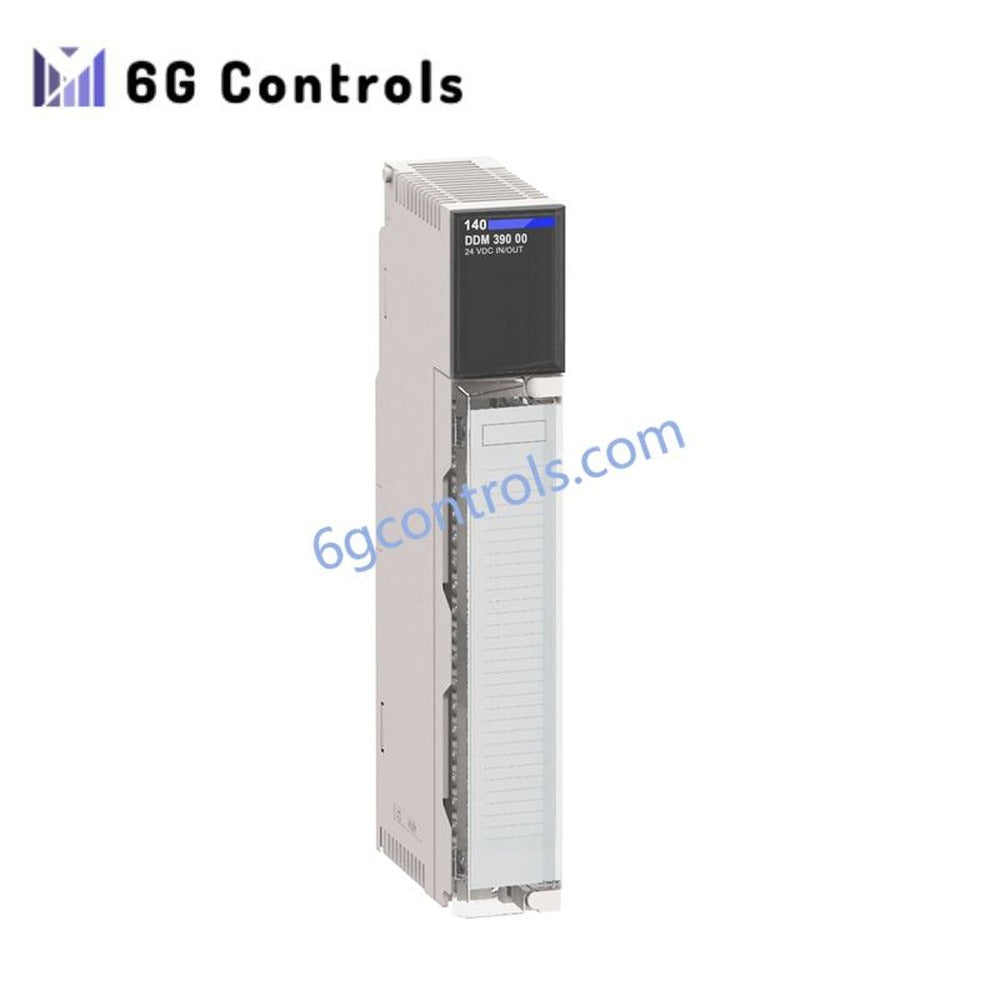

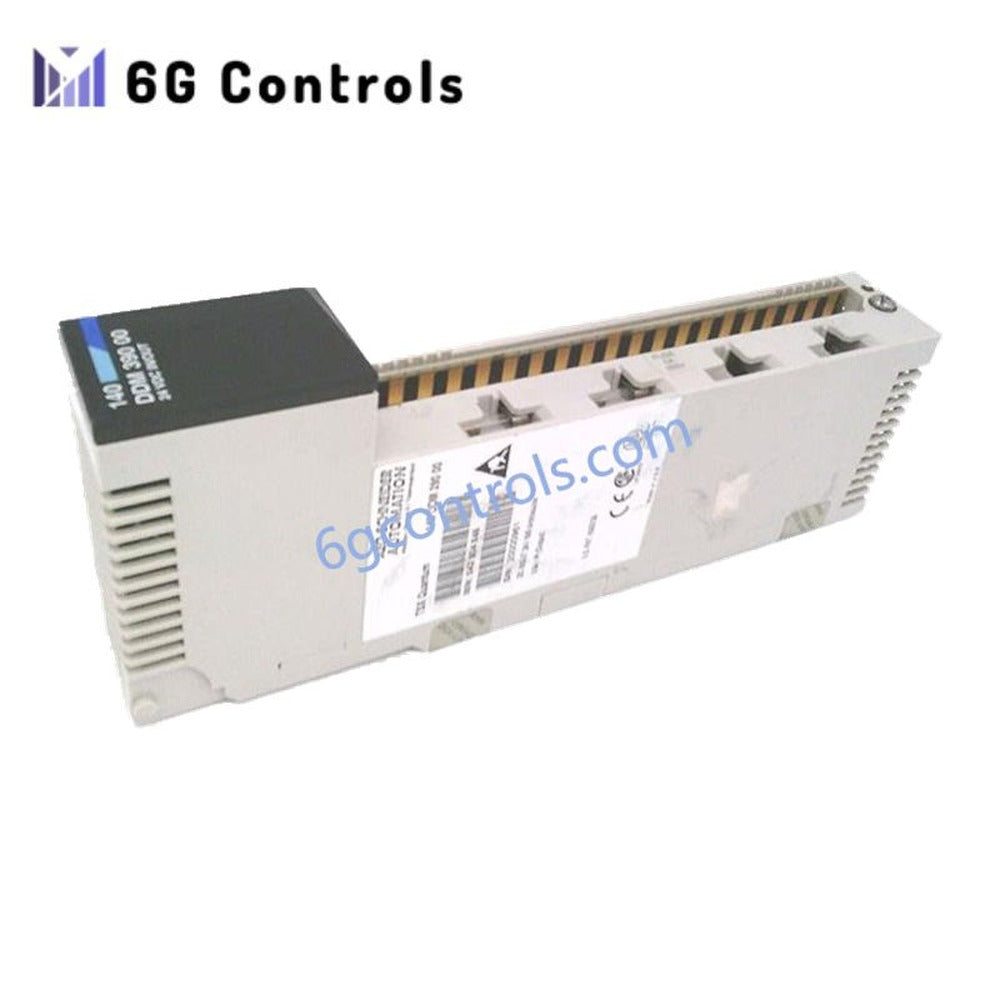

ماژول ورودی/خروجی ترکیبی Modicon Quantum اشنایدر الکتریک 140DDM39000
موجودی کم است: 10 عدد باقی مانده
- Manufacturer: Schneider
- Product No.: 140DDM39000
- Country of origin: فرانسه
- Product Type: ورودی/خروجی ترکیبی Modicon Quantum
- Condition: کاملاً نو
- Payment: حواله تلگرافی، وسترن یونیون
- Weight: 0.3 kg
- Dimensions: 110 × 55 × 90 mm
- Shipping port: شیامن
- Warranty: ۱۲ ماه
امکان دریافت اطلاعات موجودی برای تحویل حضوری وجود ندارد
وقتی این محصول در دسترس قرار گرفت، از طریق ایمیل اطلاعرسانی شود
- توضیحات
- Reviews
- ارسال و پرداخت
مرور کلی
Schneider Electric Modicon Quantum 140DDM39000 ماژول ورودی/خروجی گسسته ترکیبی Schneider Electric Modicon Quantum است که برای سیستمهای PLC طراحی شده است. این ماژول عملکردهای ورودی و خروجی را در یک ماژول ترکیب میکند تا ضمن حفظ قابلیت اطمینان بالای سیگنال و ایزولاسیون الکتریکی، فضای اشغالشده در رک را کاهش دهد.
این ماژول برای کاربردهای سیمکشی میدانی 24 VDC از نوع سینک در نظر گرفته شده است و بهطور گسترده در محیطهای کنترل صنعتی که به گسترش فشرده و انعطافپذیر ورودی/خروجی نیاز دارند، استفاده میشود.
مشخصات فنی کلیدی
| پارامتر | مشخصات |
|---|---|
| سری محصول | Modicon Quantum |
| نوع ماژول | ماژول ورودی/خروجی گسسته ترکیبی |
| مدل | 140DDM39000 |
| تعداد کل نقاط ورودی/خروجی | ۲۴ (۱۶ ورودی / ۸ خروجی) |
| پیکربندی ورودی | ۲ گروه × ۸ ورودی |
| پیکربندی خروجی | ۲ گروه × ۴ خروجی |
| منطق ورودی | سینک |
| نوع خروجی | حالتجامد |
| ولتاژ ورودی نامی | ۲۴ VDC |
| محدوده ولتاژ خروجی | ۱۹٫۲–۳۰ VDC |
| حداکثر جریان خروجی | ۰٫۵ A برای هر نقطه / ۴ A برای هر ماژول |
| امپدانس ورودی | ۲.۵ kΩ |
| ایزولاسیون الکتریکی | ۵۰۰ Vrms گروهبهگروه / ۱۷۸۰ Vrms باس |
| زمان پاسخ | ≤ ۱ میلیثانیه |
| جریان باس | ۳۳۰–۳۵۰ mA |
| دمای کاری | ۰ تا ۶۰ °C |
| دمای نگهداری | -۴۰ تا ۸۵ °C |
| رطوبت | تا ۹۵٪ بدون میعان |
طراحی الکتریکی و عملکردی
این ماژول از معماری ورودی و خروجی دیجیتال نوع سینک با قطعات سوئیچینگ حالتجامد استفاده میکند که پاسخ سریع و عمر عملیاتی طولانی را تضمین میکند. مدارهای حفاظتی داخلی از آن در برابر اتصال کوتاه، اضافهبار و جهشهای گذرای ولتاژ محافظت میکنند.
ایزولاسیون گروهی ایمنی در برابر نویز و پایداری سیستم را در محیطهای دارای نویز الکتریکی شدید بهبود میدهد. این طراحی از رفتار کنترلی قطعی در سیستمهای اتوماسیون مبتنی بر PLC پشتیبانی میکند.
عیبیابی و نشانگرها
این ماژول دارای نشانگرهای LED یکپارچه برای موارد زیر است:
- وضعیت برق و ارتباط باس
- فعالیت کانال ورودی
- وضعیت کانال خروجی
- شرایط خطا، از جمله خرابی فیوز و قطع برق میدان
این نشانگرها بدون نیاز به ابزار خارجی، عیبیابی سریع و تشخیص وضعیت سیستم را امکانپذیر میکنند.
عملکرد محیطی
طراحیشده برای محیطهای صنعتی با ویژگیهای زیر:
- محدوده دمای کاری: ۰ تا ۶۰ °C
- محدوده دمای نگهداری: -۴۰ تا ۸۵ °C
- تحمل رطوبت بالا تا ۹۵٪ (بدون میعان)
- مقاومت EMC در برابر تخلیه الکترواستاتیکی و میدانهای الکترومغناطیسی
- کارکرد در ارتفاعات تا ۵۰۰۰ متر
حوزههای کاربرد
- سیستمهای اتوماسیون مبتنی بر PLC
- کنترل فرایندهای تولید
- گسترش ورودی/خروجی در سطح ماشین
- سیستمهای بستهبندی و نوار نقاله
- تابلوهای کنترل صنعتی نیازمند تراکم ترکیبی ورودی/خروجی
سؤالات متداول
Q1: آیا این ماژول با سیستمهای Modicon Quantum سازگار است؟ بله، این ماژول بهطور خاص برای معماری بکپلین Modicon Quantum طراحی شده است.
Q2: از چه فناوری خروجی استفاده شده است؟ این ماژول از خروجیهای سینک حالتجامد برای سوئیچینگ سریع و دوام بالا استفاده میکند.
Q3: آیا از ایزولاسیون بین کانالها پشتیبانی میکند؟ بله، این ماژول ایزولاسیون گروهبهگروه و باس را تا 1780 Vrms فراهم میکند.
Q4: زمان پاسخ معمول چقدر است؟ زمان پاسخ سوئیچینگ معمولاً برای هر دو تغییر وضعیت روشن و خاموش ≤ ۱ میلیثانیه است.
