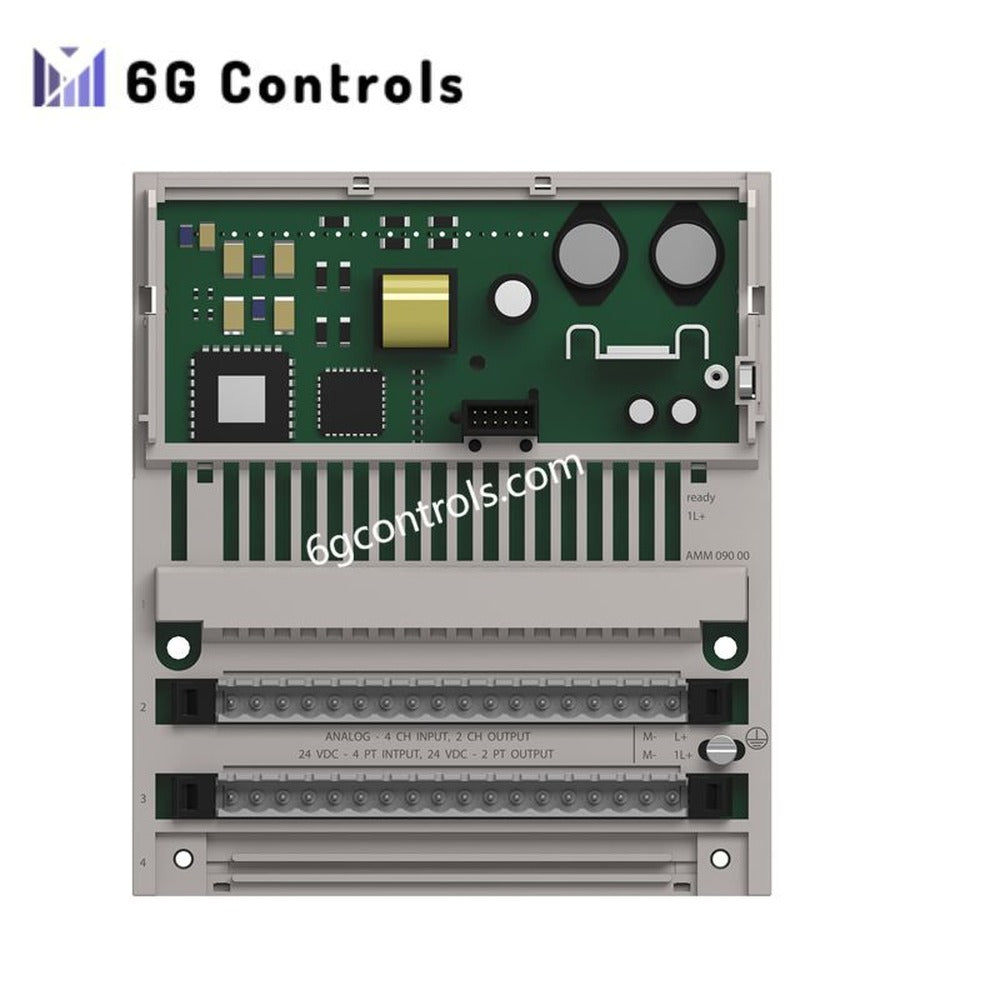

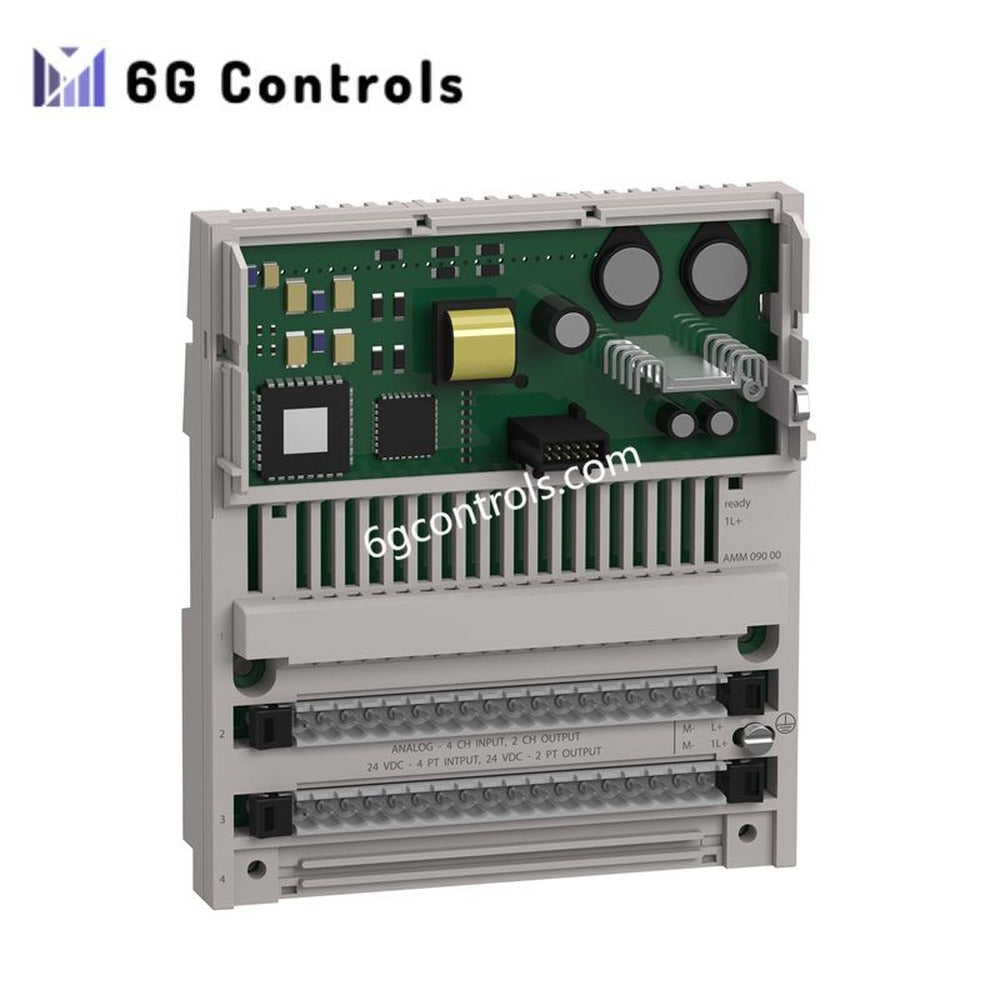

پایه ورودی/خروجی آنالوگ/دیجیتال توزیعشده Schneider Electric 170AMM09000
13 موجود است
- Manufacturer: Schneider
- Product No.: 170AMM09000
- Country of origin: اندونزی
- Product Type: پایه ورودی/خروجی آنالوگ/دیجیتال توزیعشده
- Condition: کاملاً نو
- Payment: حواله تلگرافی، وسترن یونیون
- Weight: 0.24 kg
- Dimensions: 141.5 mm x 125 mm x 47.5 mm
- Shipping port: شیامن
- Warranty: ۱۲ ماه
امکان دریافت اطلاعات موجودی برای تحویل حضوری وجود ندارد
وقتی این محصول در دسترس قرار گرفت، از طریق ایمیل اطلاعرسانی شود
- توضیحات
- Reviews
- ارسال و پرداخت
پایه ورودی/خروجی آنالوگ/گسسته توزیعشده Schneider Electric 170AMM09000
Schneider Electric 170AMM09000 (پایه ورودی/خروجی آنالوگ/گسسته 170AMM09000) که برای دریافت سیگنالهای آنالوگ و اجرای ورودی/خروجی گسسته ترکیبی در معماری کنترل توزیعشده Modicon Momentum پیکربندی شده است، پردازش مستقیم الکتریکی رابطهای میدانی ولتاژ، جریان و گسسته را فراهم میکند.
تجزیه پسوند و ماتریس مدل
مستندات ارائهشده، 170AMM09000 را بهعنوان شماره کاتالوگ سختافزاری ثابت در پلتفرم Modicon Momentum تعریف میکند. هیچ پسوند رسمی یا ماتریس سفارشدهی قابل پیکربندی مشخص نشده است.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 170AMM09000 |
| برند | Schneider Electric |
| سری | Modicon Momentum |
| نوع محصول | پایه ورودی/خروجی آنالوگ/گسسته |
| مبدأ | اندونزی |
| ورودیهای گسسته | 4 |
| خروجیهای گسسته | 2 |
| ورودیهای آنالوگ | 4 کانال تفاضلی |
| خروجیهای آنالوگ | 2 کانال |
| انواع ورودی آنالوگ | تفاضلی +/- 10 ولت، +/- 20 میلیآمپر، +/- 5 ولت، 1 ولت تا 5 ولت، 4 میلیآمپر تا 20 میلیآمپر |
| محدوده خروجی آنالوگ | +/- 10 ولت 12 بیتی، 0 میلیآمپر تا 20 میلیآمپر 12 بیتی |
| تفکیکپذیری ورودی آنالوگ | 12 بیت، 13 بیت، 14 بیت |
| تفکیکپذیری خروجی آنالوگ | 12 بیت |
| ولتاژ ورودی گسسته | 24 ولت DC |
| منطق ورودی گسسته | مثبت |
| منطق خروجی گسسته | مثبت |
| جریان خروجی گسسته | 1 آمپر برای هر نقطه، 2 آمپر برای هر گروه، 2 آمپر برای هر ماژول |
| ولتاژ ایزولاسیون | 500 ولت به مدت 1 دقیقه بین ورودی/خروجی آنالوگ و ولتاژ عملیاتی |
| رد حالت مشترک | > 54 دسیبل |
| زمان تبدیل | <= 1 میلیثانیه برای خروجی آنالوگ، 10 میلیثانیه برای ورودی آنالوگ |
| مصرف جریان | <= 350 میلیآمپر در 24 ولت DC |
| ولتاژ نامی تغذیه | 24 ولت DC |
| حداکثر اتلاف توان | 6 W |
| اتصال الکتریکی | 2 کانکتور ترمینالبلوک قابل جداسازی |
| سیگنالدهی محلی | 8 LED وضعیت |
| محافظت خروجی | محافظت در برابر اتصال کوتاه و اضافهبار |
| گواهیها | CE، CSA، UL، FM کلاس 1 بخش 2 |
| دمای عملیاتی | 0 درجه سانتیگراد تا 60 درجه سانتیگراد |
| دمای نگهداری | -40 درجه سانتیگراد تا 85 درجه سانتیگراد |
| رطوبت نسبی | 0٪ تا 95٪، بدون میعان |
| ارتفاع عملیاتی | حداکثر 5000 متر |
| ابعاد | 141.5 میلیمتر × 125 میلیمتر × 47.5 میلیمتر |
| وزن | 0.24 کیلوگرم |
| مصرف برق | حداکثر 6 W |
مقیاسپذیری تراکم ورودی/خروجی و ویژگیهای ارتباطی بکپلین
این ماژول، پردازش سیگنالهای آنالوگ و گسسته را در یک مجموعه ورودی/خروجی توزیعشده Momentum یکپارچه میکند. چهار ورودی آنالوگ تفاضلی و دو خروجی آنالوگ از طریق ساختار ارتباطی Momentum و با استفاده از اتصالات ترمینالبلوک قابل جداسازی پردازش میشوند.
بخش آنالوگ از چندین محدوده سیگنال میدانی بدون ماژولهای تبدیل خارجی پشتیبانی میکند. پردازش ورودی تفاضلی با حذف حالت مشترک بیش از 54 dB، انتشار نویز از هادیهای میدانی مجاور را هنگام دریافت سیگنال آنالوگ سطحپایین کاهش میدهد.
خروجیهای گسسته دارای حفاظت یکپارچه در برابر اضافهبار و اتصال کوتاه هستند. ماژول از عملکرد با منطق مثبت و پاسخ تغییر وضعیت کمتر از 0.1 ms در مدارهای خروجی پشتیبانی میکند. توسعه معماری توزیعشده از طریق مجموعههای چفتشونده Momentum که از طریق آداپتورهای ارتباطی متصل میشوند انجام میگیرد، نه از طریق بکپلینهای رک ثابت.
پرسشهای متداول
پرسش: آیا 170AMM09000 از کانالهای آنالوگ ایزوله پشتیبانی میکند؟ پاسخ: ماژول بین مدارهای I/O آنالوگ و مراجع ولتاژ عملیاتی، ایزولاسیون 500 V فراهم میکند. مستندات، ایزولاسیون کانالبهکانال بین کانالهای آنالوگ مجزا را مشخص نمیکنند.
پرسش: بخش ورودی چه محدودههای سیگنال آنالوگی را میپذیرد؟ پاسخ: محدودههای ورودی تفاضلی پشتیبانیشده شامل +/- 10 V، +/- 5 V، +/- 20 mA، 1 V تا 5 V و 4 mA تا 20 mA هستند.
پرسش: آیا خروجیهای گسسته شرایط اتصال کوتاه را تحمل میکنند؟ پاسخ: بله. بخش خروجی گسسته دارای قابلیتهای یکپارچه حفاظت در برابر اضافهبار و اتصال کوتاه است.
راهنمای نصب میدانی
سیمکشی سیگنال آنالوگ را از هادیهای خروجی گسسته و کابلهای بارهای القایی داخل تابلو جدا کنید. ورودیهای آنالوگ تفاضلی باید از کابل زوجتابیده شیلددار استفاده کنند و اتصال شیلد در یک نقطه مرجع واحد در تابلو پایانهگذاری شود.
پیش از برقدار کردن تجهیزات میدانی متصل به کانالهای آنالوگ، پیکربندی نوع سیگنال را بررسی کنید. انتخاب نادرست حلقه ولتاژ یا جریان ممکن است در سطح آداپتور ارتباطی خطاهای مقیاسبندی ایجاد کند.
برای محدود کردن تجمع حرارتی موضعی نزدیک مدارهای تبدیل آنالوگ، فضای کافی برای تهویه در اطراف ماژول حفظ کنید. هادیهای کلیدزنی 24 VDC را موازی با سیمکشی ورودی آنالوگ سطحپایین عبور ندهید.
پیش از راهاندازی، از قرارگیری کامل ترمینالبلوکهای قابلجداشدن اطمینان حاصل کنید. شل بودن اتصالدهنده ممکن است در شرایط لرزش دستگاه باعث ایجاد ناپایداری متناوب در اندازهگیری آنالوگ یا ناپایداری در تغییر وضعیت خروجی گسسته شود.
