کابل کواکسیال RG-11 Schneider Electric 3094A
موجودی کم است: 10 عدد باقی مانده
- Manufacturer: Schneider
- Product No.: 3094A-RG-11
- Country of origin: تولید اشنایدر الکتریک
- Product Type: کابل کواکسیال
- Condition: کاملاً نو
- Payment: حواله تلگرافی، وسترن یونیون
- Dimensions: Nominal RG-11 diameter ~10.3 mm
- Shipping port: شیامن
- Warranty: ۱۲ ماه
امکان دریافت اطلاعات موجودی برای تحویل حضوری وجود ندارد
وقتی این محصول در دسترس قرار گرفت، از طریق ایمیل اطلاعرسانی شود
- توضیحات
- Reviews
- ارسال و پرداخت

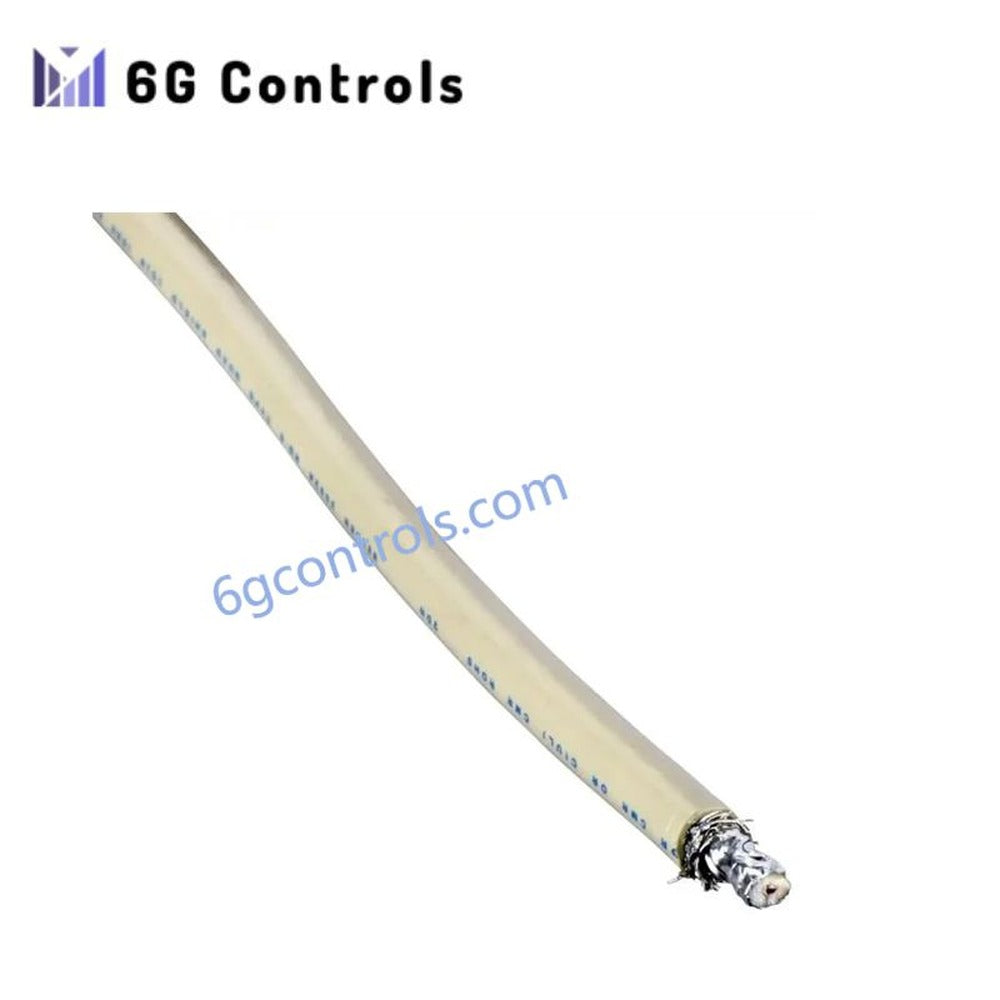

کابل کواکسیال Schneider Electric 3094A RG-11
کابل کواکسیال Schneider Electric 3094A RG-11 که با نام 3094A نیز در کاتالوگ ثبت شده است، بهعنوان یک مؤلفه سختافزاری اختصاصی برای انتقال سیگنال با پهنای باند بالا در شبکههای اتوماسیون صنعتی و توزیع RF عمل میکند. این کابل RG-11 امپدانس کنترلشده ۷۵ اهم و تضعیف کاهشیافتهای دارد تا از کابلکشی بکبون در فواصل طولانی و یکپارچگی سیگنالهای تلهمتری پشتیبانی کند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 3094A |
| برند | Schneider Electric |
| نوع محصول | کابلهای کواکسیال |
| سری | RG-11 |
| نوع کابل | کواکسیال RG-11 / U |
| امپدانس | ۷۵ ± ۳ اهم |
| جنس هادی | مسی لخت (BC) یا فولاد با روکش مسی (CCS) |
| اندازه هادی | ۱۴ AWG (قطر تقریبی ۱٫۶۳ میلیمتر) |
| جنس دیالکتریک | پلیاتیلن فومشده با چگالی بالا و تزریق گاز (FHDPE) |
| شیلد | Duobond® / شیلد بافتهشده آلومینیومی، با پوشش ۶۰٪ تا ۹۰٪ |
| جنس روکش بیرونی | PVC یا LSZH |
| سرعت انتشار | ۸۲٪ تا ۸۵٪ |
| ظرفیت خازنی اسمی | تقریباً ۵۳ پیکوفاراد بر متر (۱۶٫۲ پیکوفاراد بر فوت) |
| دمای کاری | محدوده استاندارد صنعتی (معمولاً از ۴۰- تا ۸۵ درجه سلسیوس) |
| وزن | بسته به طول قرقره متغیر است |
| ابعاد | قطر اسمی RG-11 حدود ۱۰٫۳ میلیمتر |
| مصرف برق | N/A (کابل غیرفعال) |
| مبدأ | تولید Schneider Electric |
ویژگیهای شیلد و یکپارچگی سیگنال
3094A دارای شیلد چندلایه برای سرکوب تداخل الکترومغناطیسی و فرکانس رادیویی است. دیالکتریک FHDPE با چگالی بالا، امپدانس یکنواخت را حفظ میکند و هادی مسی یا فولاد با روکش مسی، انتقال سیگنال کماتلاف را در فواصل طولانی پشتیبانی میکند. این ویژگیها برای شبکههای ارتباطی صنعتی بکبون و خطوط تلهمتری، که در آنها باید بازتاب سیگنال و کراستاک به حداقل برسد، حیاتی هستند.
پرسشهای متداول
Q: آیا میتوان از این کابل در نصبهای فضای باز استفاده کرد؟ A: بله، مشروط بر اینکه روکش بیرونی برای مقاومت در برابر UV و شرایط محیطی انتخاب شود (انواع PVC یا LSZH) و حفاظت با لوله برق مطابق استانداردهای محل اجرا اعمال شود.
Q: حداکثر طول توصیهشده مسیر برای 3094A RG-11 چقدر است؟ A: افت سیگنال تابع فرکانس و نوع هادی است؛ برای شبکههای RF صنعتی یا اتوماسیون، باید مشخصات تضعیف را همراه با تقویتکنندههای خط یا تکرارکنندهها در نظر گرفت.
Q: برای حفظ عملکرد EMI، کابل چگونه باید ارت شود؟ A: پایانههای شیلد باید در رابطهای تجهیزات پیوسته باشند و به سیستم ارت محلی متصل شوند. برای جلوگیری از نویز القایی، از شناور نگهداشتن شیلدها در مسیرهای طولانی خودداری کنید.
راهنمای نصب در محل
- مسیرهای کابل کواکسیال را جدا از کابلهای ولتاژ بالا یا برق سوئیچشونده عبور دهید تا کوپلینگ کاهش یابد.
- شعاع خمش مناسب را رعایت کنید (معمولاً نباید کمتر از ۱۰ برابر قطر کابل باشد) تا از آسیب به هادی یا دیالکتریک جلوگیری شود.
- اتصال کانکتورها را مطابق رویههای توصیهشده Schneider Electric انجام دهید و از تداوم امپدانس ۷۵ اهم اطمینان حاصل کنید.
- یکپارچگی شیلد را در نقاط پایانه و اتصالها بررسی کنید تا از نشت سیگنال جلوگیری شود.
- برای مسیرهای افقی و عمودی کابل از مهارکنندههای کشش و بستهای نگهدارنده استفاده کنید تا از واردشدن تنش مکانیکی جلوگیری شود.
