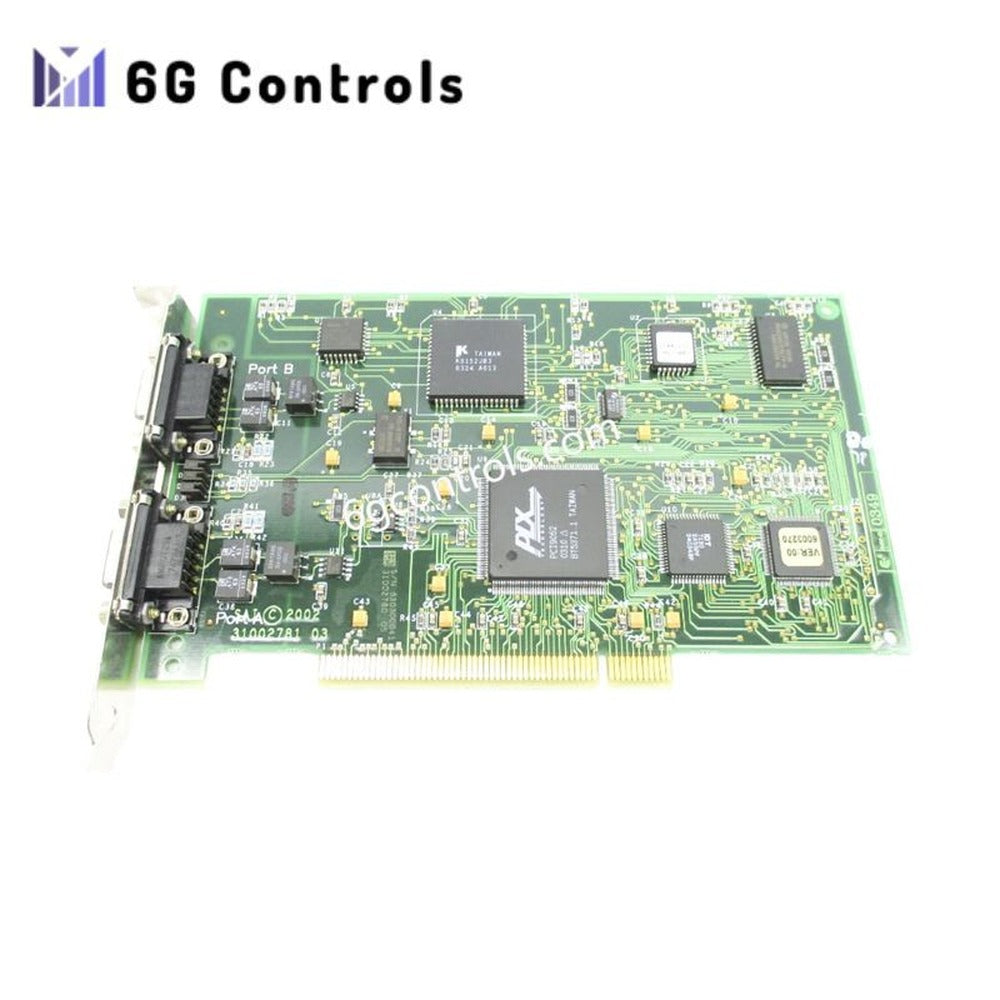

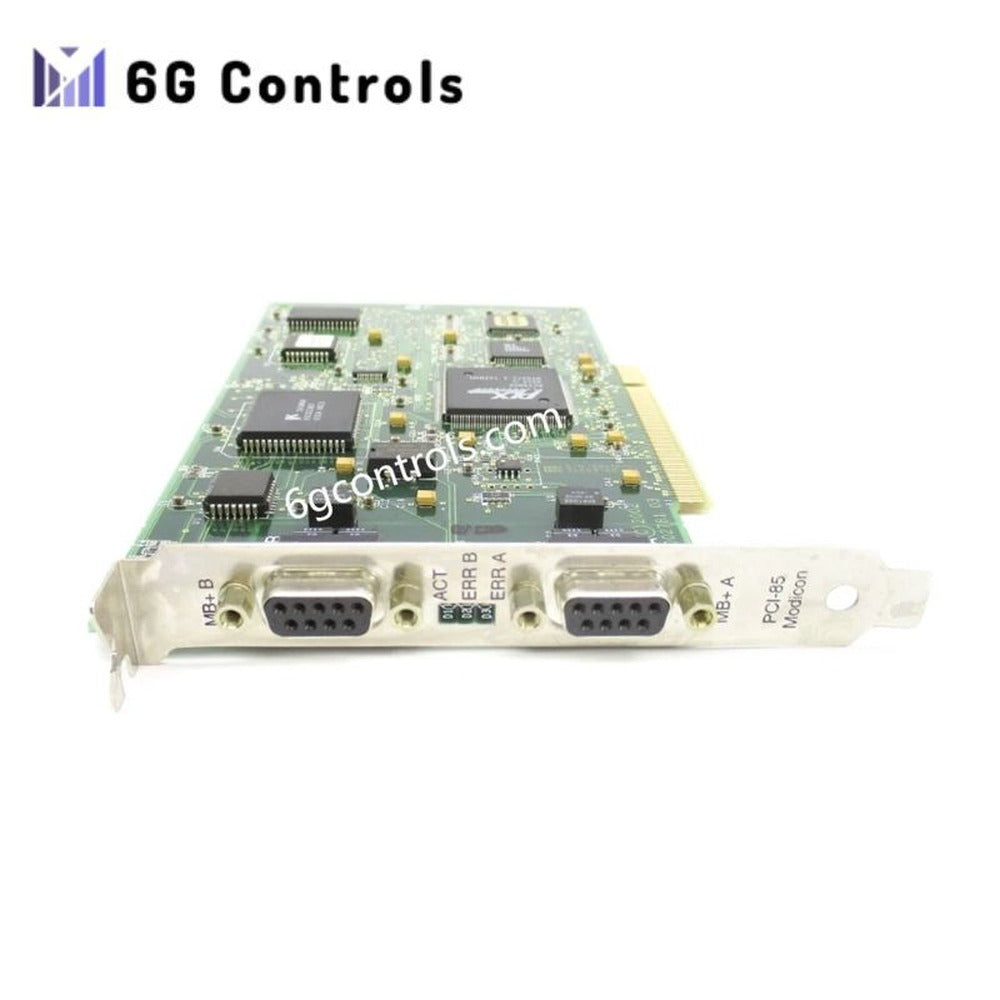

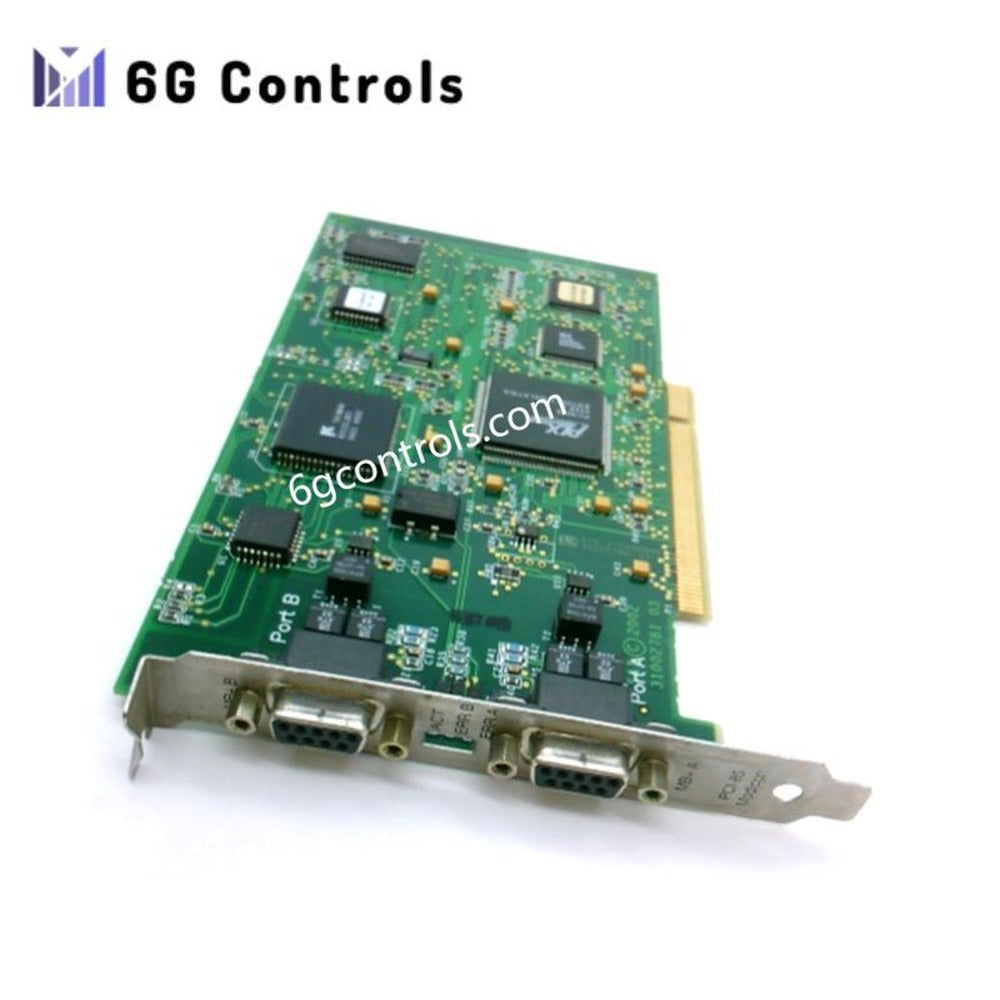

آداپتور PCI دوپورته Modbus Plus مدل Schneider Electric 416NHM30032

آداپتور Schneider Electric 416NHM30032 (آداپتور PCI دوپورته Modbus Plus مدل 416NHM30032) که برای ارتباط قطعی شبکه Modbus Plus در سیستم‌های PLC مودیکون پیکربندی شده است، اتصال الکتریکی مستقیم میان رایانه‌های صنعتی و شبکه‌های اتوماسیون میدانی را فراهم می‌کند. این آداپتور از طریق رابط ۳۲بیتی PCI Plug-and-Play کار می‌کند و با پشتیبانی از دو کانال Modbus Plus، نرخ ارتباطی 1 Mbps را برای یکپارچه‌سازی با شبکه‌های قدیمی مودیکون ارائه می‌دهد.

جزئیات پسوند و ماتریس مدل

مستندات ارائه‌شده، 416NHM30032 را به‌عنوان یک شماره کاتالوگ ثابت معرفی می‌کنند. در داده‌های فنی موجود، هیچ اطلاعات رسمی درباره تفکیک پسوند یا ماتریس مدل ارائه نشده است.

مشخصات سخت‌افزاری

ویژگی‌های ارتباط قطعی شبکه

مدل 416NHM30032 برای محیط‌های کنترل صنعتی طراحی شده است که به تبادل قطعی داده در شبکه‌های Modbus Plus نیاز دارند. ساختار دوپورته امکان اتصال به بخش‌های جداگانه شبکه یا پیاده‌سازی مسیرهای ارتباطی افزونه را، در صورت پشتیبانی معماری سیستم کنترل، فراهم می‌کند.

این ماژول به‌عنوان یک آداپتور ارتباطی مبتنی بر PCI، داده‌ها را از طریق گذرگاه داخلی رایانه میزبان مبادله می‌کند و مستقیماً با شبکه‌های PLC مودیکون ارتباط دارد. یکپارچه‌سازی با برنامه‌های SCADA، HMI و MES از طریق پشته پروتکل Modbus Plus که محیط نرم‌افزار میزبان پشتیبانی می‌کند، انجام می‌شود.

در سیستم‌های اتوماسیون قدیمی، عملکرد ارتباطی به شناسایی صحیح گذرگاه PCI، نصب درایور سازگار و عملکرد انتقال توکن شبکه در زیرساخت Modbus Plus وابسته است.

پرسش‌های متداول

پرسش: آیا 416NHM30032 هنگام روشن بودن رایانه میزبان از تعویض گرم پشتیبانی می‌کند؟ پاسخ: هیچ قابلیت مستندی برای تعویض گرم ارائه نشده است. نصب یا خارج‌کردن آداپتور باید فقط پس از خاموش‌کردن رایانه میزبان و قطع آن از منبع تغذیه انجام شود.

پرسش: آیا هر دو درگاه ارتباطی می‌توانند به‌طور هم‌زمان کار کنند؟ پاسخ: بله. این آداپتور دارای دو درگاه Modbus Plus است که می‌توان از آن‌ها برای بخش‌های جداگانه شبکه یا دیگر پیکربندی‌های سیستم پشتیبانی‌شده توسط نرم‌افزار کاربردی استفاده کرد.

پرسش: آیا این آداپتور با شکاف‌های مدرن PCI Express سازگار است؟ پاسخ: این دستگاه برای رابط PCI ۳۲بیتی مشخص شده است. سازگاری با سیستم‌های مبتنی بر PCIe به استفاده از سخت‌افزار پل مناسب PCI به PCIe و پشتیبانی درایور سیستم‌عامل بستگی دارد.

راهنمای نصب در محل

• پیش از نصب، بررسی کنید که رایانه میزبان دارای شکاف توسعه PCI ۳۲بیتی سازگار باشد.
• رایانه را از برق خارج کنید و هنگام جابه‌جایی، رویه‌های حفاظت در برابر تخلیه الکترواستاتیکی (ESD) را رعایت کنید.
• آداپتور را به‌طور محکم به شاسی متصل کنید تا از حرکت کانکتورها بر اثر ارتعاش جلوگیری شود.
• برای به حداقل رساندن تداخل الکترومغناطیسی، کابل‌کشی Modbus Plus را جدا از هادی‌های برق فشارقوی عبور دهید.
• پیوستگی شیلد کابل را مطابق استانداردهای اتصال زمین محل حفظ کنید.
• پیش از راه‌اندازی، آدرس‌دهی گره‌های شبکه و پارامترهای ارتباطی را تأیید کنید.
• پس از راه‌اندازی سیستم، شناسایی درایور و نشانگرهای وضعیت شبکه را بررسی کنید.
• در صورت پیاده‌سازی مسیرهای ارتباطی افزونه، رفتار جابه‌جایی خودکار شبکه هنگام خرابی را در زمان راه‌اندازی آزمایش کنید.
