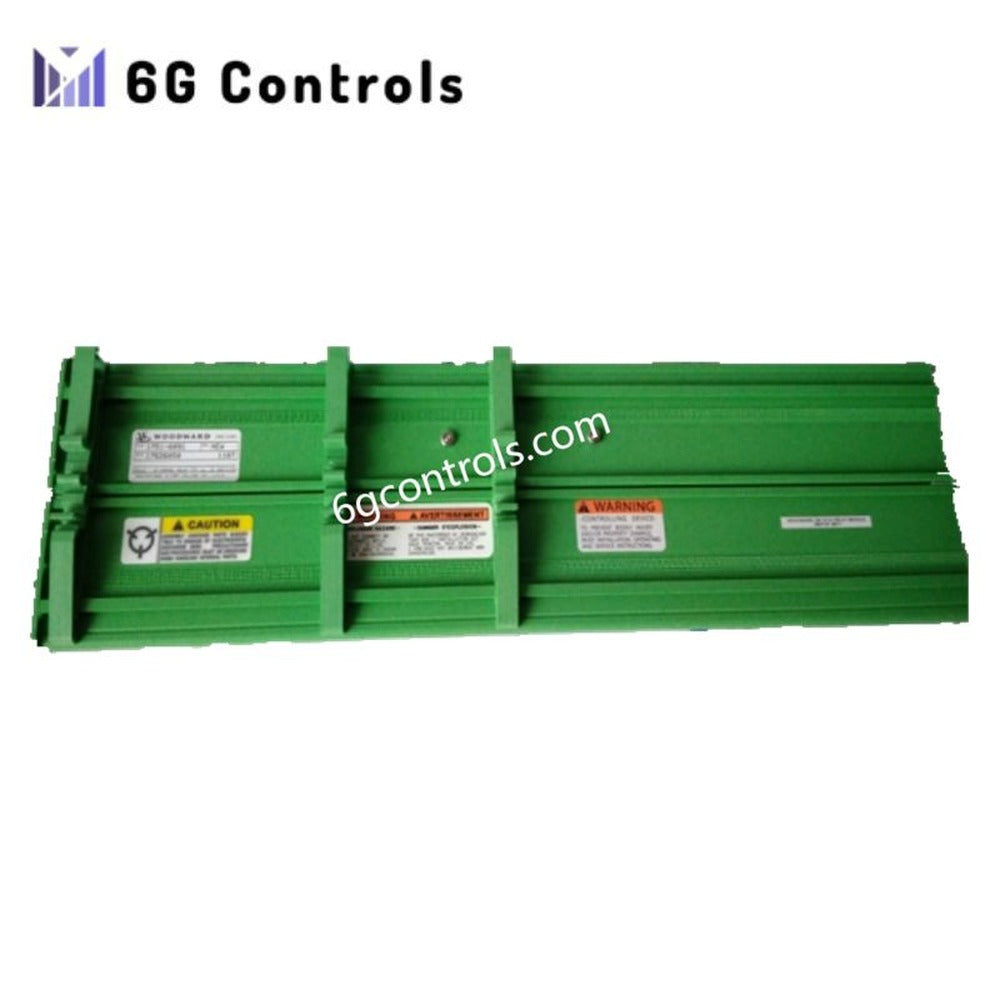

ماژول خروجی رله ۱۶ کاناله Woodward 1751-6091

مروری بر محصول

ماژول خروجی رله Woodward 1751-6091 یک رابط کنترل صنعتی است که برای استفاده با گاورنرهای دیجیتال توربین Woodward، به‌ویژه پلتفرم کنترل توربین بخار 505E، طراحی شده است. این ماژول سیگنال‌های کنترل دیجیتال سطح پایین را به خروجی‌های رله قابل‌اعتماد تبدیل می‌کند و امکان فعال‌سازی مستقیم تجهیزات میدانی خارجی را در سیستم‌های توربین و ژنراتور فراهم می‌سازد.

این ماژول که برای کارکرد پیوسته در محیط‌های دشوار تولید برق طراحی شده است، تراکم کانال بالا، ایزولاسیون الکتریکی و عملکرد سوئیچینگ قابل‌پیش‌بینی موردنیاز برای عملکردهای حیاتی توربین را ارائه می‌دهد.

شرح عملکرد

1751-6091 به‌عنوان یک رابط رله گسسته بین منطق کنترل گاورنر و تجهیزات پایین‌دستی مانند شیرهای برقی، ولوها، اینترلاک‌ها، آلارم‌ها و مدارهای کنترل کمکی عمل می‌کند. هر کانال رله به‌طور مستقل کار می‌کند و امکان کنترل هم‌زمان چند زیرسیستم توربین را بدون تداخل سیگنال فراهم می‌سازد.

این ماژول معمولاً در پیکربندی‌های توربین بخار شامل سیستم‌های ورودی، استخراج و استخراج/ورودی ترکیبی استفاده می‌شود؛ جایی که عملکرد قطعی رله برای کنترل ایمن و پایدار توربین ضروری است.

مشخصات فنی

عمومی

• مدل: 1751-6091
• سازنده: Woodward
• نوع ماژول: رابط خروجی رله چندکاناله
• سیستم موردنظر: گاورنر دیجیتال Woodward 505E و پلتفرم‌های سازگار

ویژگی‌های رله و کنترل

• تعداد خروجی‌ها: 16 کانال رله ایزوله
• عملکرد خروجی: تبدیل سیگنال دیجیتال به سوئیچینگ رله
• کاربرد معمول: کنترل تجهیزات میدانی خارجی و تجهیزات کمکی توربین
• نوع کنتاکت: رله‌های الکترومکانیکی صنعتی
• منطق سوئیچینگ: کنترل‌شده توسط فرمان‌های خروجی دیجیتال کنترلر

یکپارچه‌سازی الکتریکی و سیستمی

• طراحی‌شده برای اتصال مطمئن به معماری‌های ورودی/خروجی گاورنر توربین
• مناسب برای کارکرد مداوم در حلقه‌های کنترل حیاتی
• فراهم‌کننده ایزولاسیون الکتریکی بین تجهیزات الکترونیکی کنترل و سیم‌کشی میدانی

رتبه‌بندی‌های محیطی و ایمنی

• محافظت محفظه: IP65، مقاوم در برابر نفوذ گردوغبار و پاشش آب
• ایمنی عملکردی: در صورت یکپارچه‌سازی در سیستم‌های تأییدشده، قابلیت SIL 2

ویژگی‌های مکانیکی و نصب

• نصب: نصب روی پنل یا رک، بسته به چیدمان سیستم
• ساختار: محفظه صنعتی مقاوم برای محیط‌های نیروگاهی
• سازگاری: معمولاً همراه با سیستم‌های توربین مبتنی بر عملگر هیدرولیکی استفاده می‌شود

کاربردهای معمول

• گسترش خروجی گاورنر توربین بخار
• کنترل کمکی و توالی‌گذاری ژنراتور
• تجهیزات توربین تحت کنترل ولو، شیر برقی و رله
• تابلوهای کنترل نیروگاه و اسکیدهای توربین
• بهسازی یا جایگزینی رابط‌های رله قدیمی Woodward

پرسش‌های متداول

س: آیا 1751-6091 فقط با Woodward 505E سازگار است؟ پ: اگرچه این ماژول بیشتر با گاورنر دیجیتال 505E استفاده می‌شود، ممکن است با سایر سیستم‌های کنترل Woodward که از رابط خروجی رله معادل پشتیبانی می‌کنند نیز سازگار باشد.

س: آیا می‌توان از این ماژول در کاربردهای مرتبط با ایمنی استفاده کرد؟ پ: بله. در صورت یکپارچه‌سازی صحیح و اعتبارسنجی در یک معماری کنترل دارای گواهی، 1751-6091 از الزامات ایمنی SIL 2 پشتیبانی می‌کند.

س: چه نوع تجهیزات میدانی را می‌توان کنترل کرد؟ پ: تجهیزات معمول شامل شیرهای برقی، بوبین‌های رله، آلارم‌ها، رله‌های واسط و سایر اجزای گسسته کنترل توربین یا ژنراتور هستند.
