مرور کلی

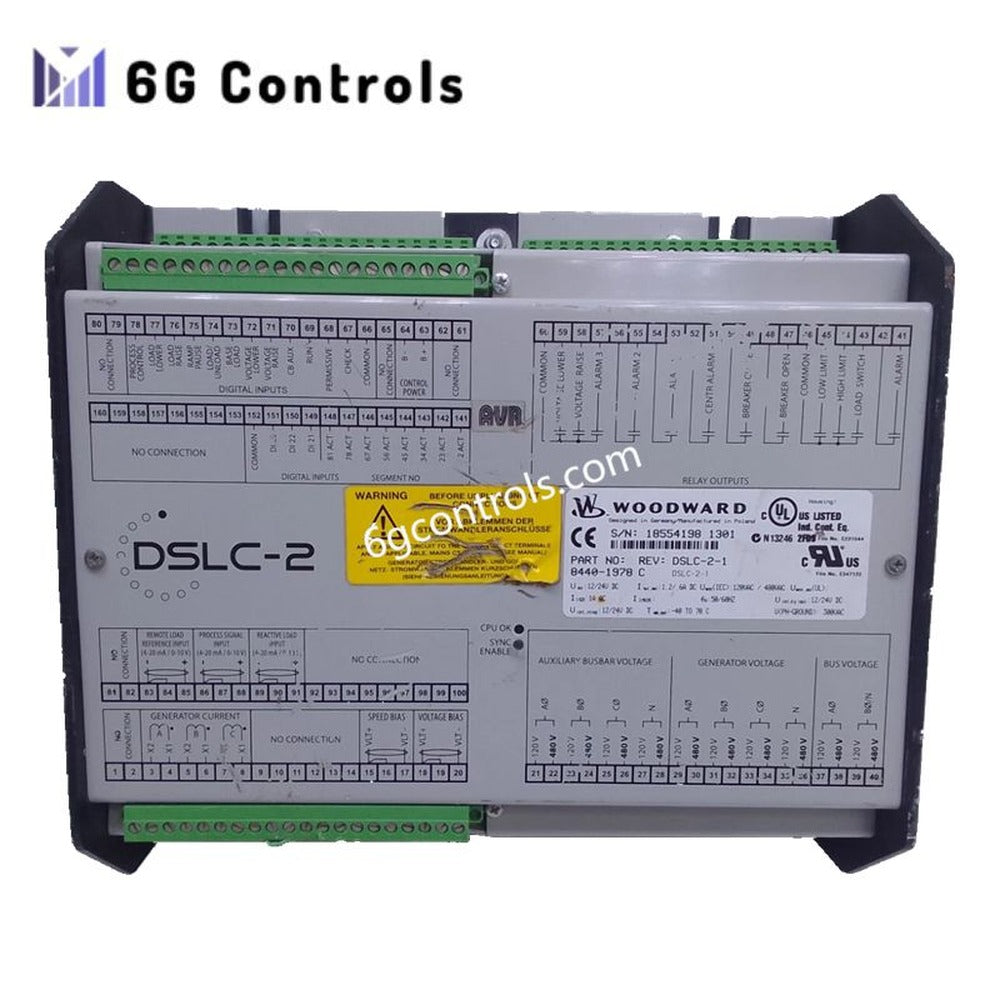

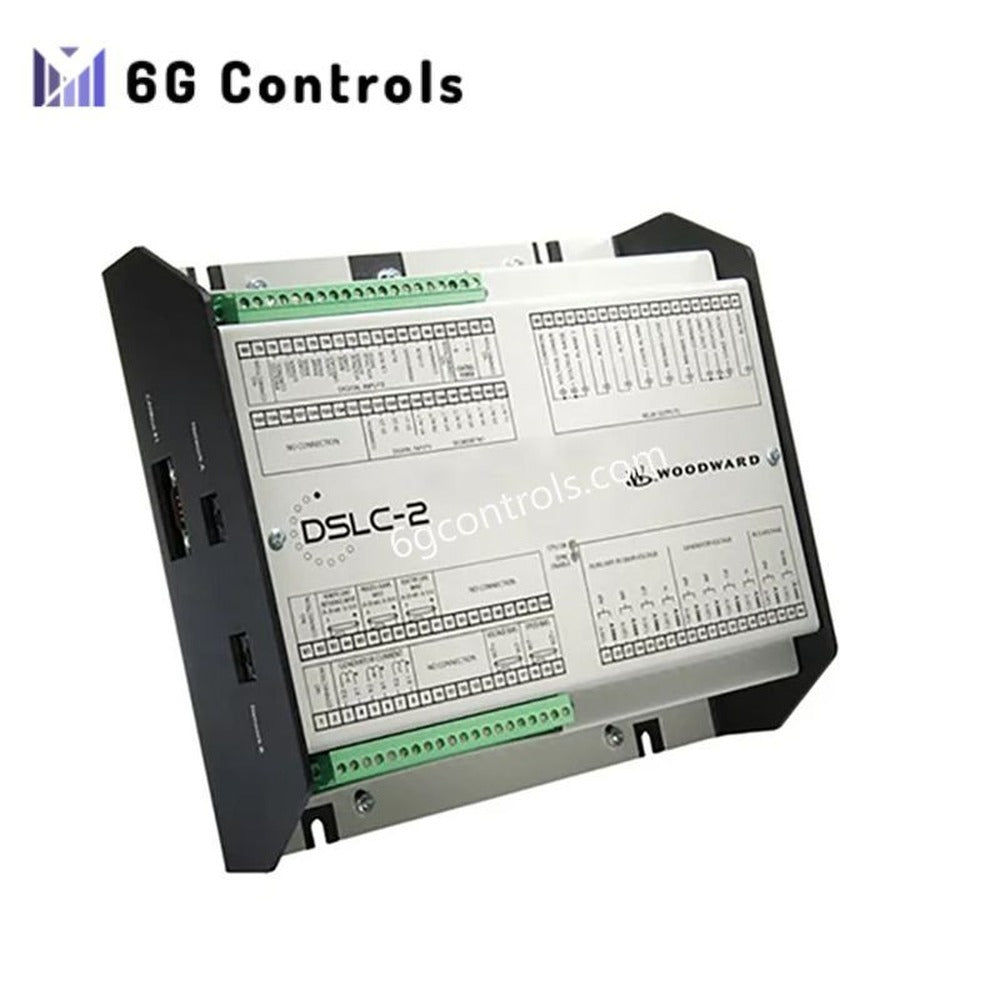

این 8440-1978 DSLC-2 وودوارد یک هم‌زمان‌ساز دیجیتال و کنترلر مدیریت بار است که برای سیستم‌های پیشرفته موازی‌سازی ژنراتورها و توزیع توان مهندسی شده است. این کنترلر به‌طور گسترده در نیروگاه‌های صنعتی و نیروگاه‌های با استاندارد تأسیسات برق استفاده می‌شود؛ جایی که چندین ژنراتور به‌صورت موازی کار می‌کنند و به هم‌زمان‌سازی دقیق و متعادل‌سازی بار نیاز دارند.
این ماژول کنترل هم‌زمان‌سازی، منطق اشتراک‌گذاری بار و عملکردهای حفاظت از ژنراتور را در یک پلتفرم مبتنی بر ریزپردازنده ترکیب می‌کند. این ماژول پیش از اتصال به شبکه یا سایر ژنراتورها، تطابق دقیق ولتاژ، زاویه فاز و فرکانس ژنراتور را تضمین می‌کند. کنترلر با دامنه گسترده‌ای از ورودی توان DC کار می‌کند و از چندین پروتکل ارتباطی برای یکپارچه‌سازی با سیستم‌های نظارتی مانند پلتفرم‌های اتوماسیون نیروگاه یا شبکه‌های SCADA پشتیبانی می‌کند.
این 8440-1978 این ماژول برای نصب روی پنل درون تابلوهای کنترل طراحی شده و برای محیط‌های صنعتی سخت با تحمل دمایی گسترده مناسب است.
مشخصات فنی کلیدی
| پارامتر | مشخصات |
|---|---|
| مدل | 8440-1978 |
| سری محصول | DSLC-2 (هم‌زمان‌ساز دیجیتال و کنترل بار) |
| سازنده | وودوارد |
| نوع کنترلر | ماژول هم‌زمان‌سازی ژنراتور و اشتراک‌گذاری بار |
| ورودی تغذیه | ۱۲ / ۲۴ VDC اسمی (محدوده کاری ۸–۴۰ VDC) |
| اندازه‌گیری جریان | ورودی‌های ترانسفورماتور جریان (CT) با جریان ۱ آمپر |
| دقت اندازه‌گیری | کلاس ۰٫۵ |
| رابط‌های ارتباطی | CAN، RS-232، RS-485 (بسته به پیکربندی سیستم) |
| دمای کاری | −۴۰°F تا +۱۵۸°F (−۴۰°C تا +۷۰°C) |
| دمای نگهداری | −۴۰°C تا +۸۵°C (−۴۰°F تا +۱۸۵°F) |
| درجه حفاظت محفظه | IP20 |
| وزن | ۱٫۹ کیلوگرم |
قابلیت‌های عملکردی
کنترل هم‌زمان‌سازی ژنراتور کنترلر پیش از بسته‌شدن بریکر، دامنه ولتاژ، فرکانس و زاویه فاز ژنراتور و شین را به‌طور خودکار هم‌راستا می‌کند و اتصال موازی ایمن را تضمین می‌کند.
اشتراک‌گذاری پویا بار هنگامی که چندین ژنراتور به‌صورت هم‌زمان کار می‌کنند، ماژول توان اکتیو خروجی را بین واحدها متعادل می‌کند تا پایداری سیستم حفظ شده و بهره‌وری به حداکثر برسد.
منطق حفاظت سیستم پایش یکپارچه از رخدادهای همگام‌سازی نادرست جلوگیری می‌کند و شرایط غیرعادی عملیاتی، مانند عدم تعادل بار یا ناپایداری شبکه، را تشخیص می‌دهد.
رابط‌های ارتباطی صنعتی چندین درگاه ارتباطی به ماژول امکان می‌دهند داده‌های عملیاتی را با سیستم‌های اتوماسیون سطح بالاتر، پلتفرم‌های پایش از راه دور یا سیستم‌های کنترل توزیع‌شده تبادل کند.
معماری کنترل مبتنی بر ریزپردازنده این کنترلر با استفاده از الگوریتم‌های پردازش دیجیتال، عملکرد پایدار همگام‌سازی و مدیریت دقیق بار را ارائه می‌دهد.
کاربردهای معمول
این 8440-1978 کنترلر DSLC-2 معمولاً در تأسیسات تولید برق و مدیریت انرژی، از جمله موارد زیر، به کار گرفته می‌شود:
سیستم‌های موازی‌سازی ژنراتورهای صنعتی نیروگاه‌های موتور دیزلی یا گازسوز ایستگاه‌های برق پشتیبان شبکه سیستم‌های مدیریت توان دریایی یا فراساحلی تأسیسات تولید پراکنده نیروگاه‌های تولید هم‌زمان برق و حرارت (CHP)
ملاحظات نصب
کنترلر DSLC-2 دارای درجه حفاظت محفظه IP20 است و برای نصب داخل تابلوهای برق یا پنل‌های کنترل صنعتی محافظت‌شده در نظر گرفته شده است. برای نصب در فضای بیرونی، استفاده از یک محفظه آب‌بندی‌شده اضافی برای محافظت در برابر رطوبت و گردوغبار توصیه می‌شود.
از آنجا که پارامترهای همگام‌سازی و تقسیم بار باید به‌دقت پیکربندی شوند، راه‌اندازی سیستم باید توسط تکنسین‌های واجد شرایط و آشنا با سیستم‌های کنترل ژنراتور انجام شود.
سؤالات متداول
وظیفه اصلی کنترلر DSLC-2 چیست؟ این کنترلر در سیستم‌هایی که چندین ژنراتور به‌صورت موازی با یکدیگر یا با شبکه برق کار می‌کنند، همگام‌سازی ژنراتورها، تقسیم بار و حفاظت را انجام می‌دهد.
چه ترانسفورماتورهای جریان پشتیبانی می‌شوند؟ این کنترلر برای ورودی‌های CT یک‌آمپری طراحی شده است که برای اندازه‌گیری دقیق جریان ژنراتور استفاده می‌شوند.
آیا کنترلر می‌تواند با سیستم‌های SCADA ارتباط برقرار کند؟ بله. بسته به پیکربندی، رابط‌های ارتباطی مانند CAN، RS-232 و RS-485 امکان یکپارچه‌سازی با سیستم‌های کنترل و پایش نیروگاه را فراهم می‌کنند.
آیا این کنترلر برای نصب در فضای بیرونی مناسب است؟ درجه حفاظت IP20 نشان‌دهنده استفاده صرفاً در محیط‌های داخلی است. محیط‌های بیرونی نیازمند نصب داخل یک محفظه محافظ مناسب هستند.
