توضیحات محصول

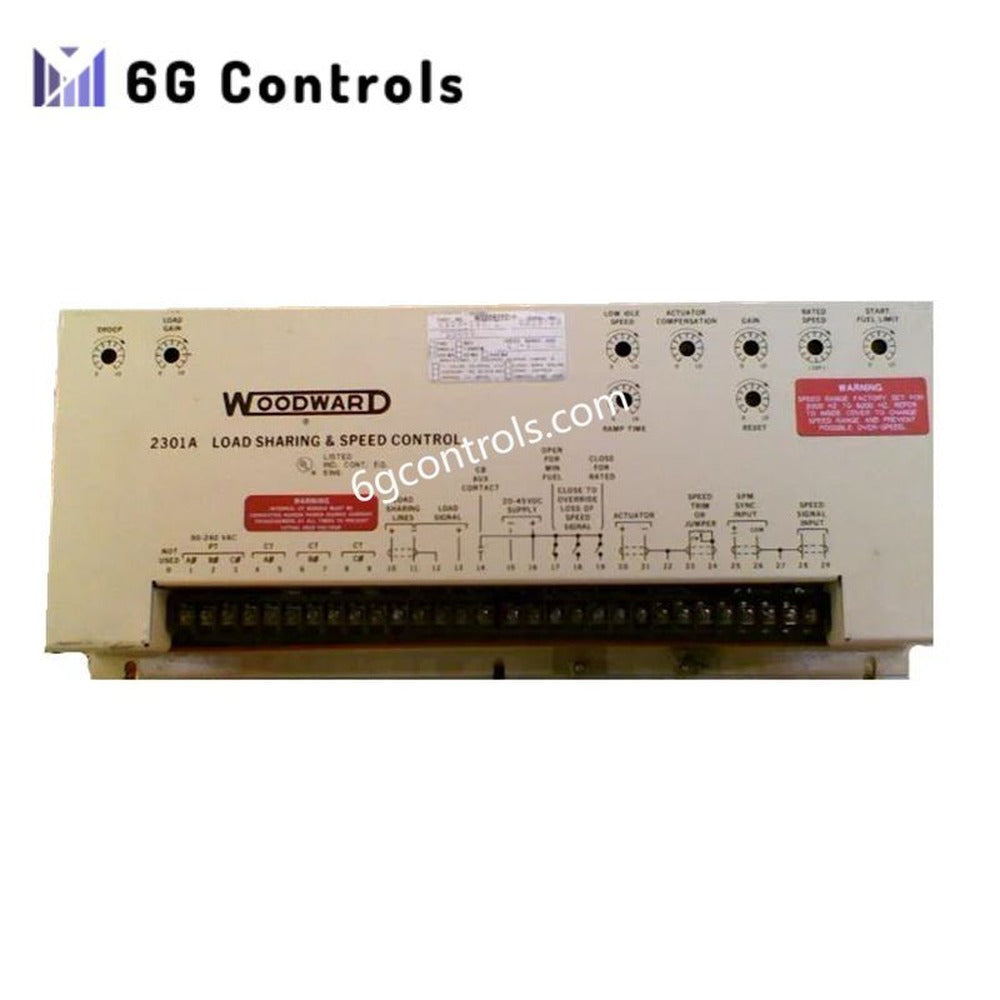

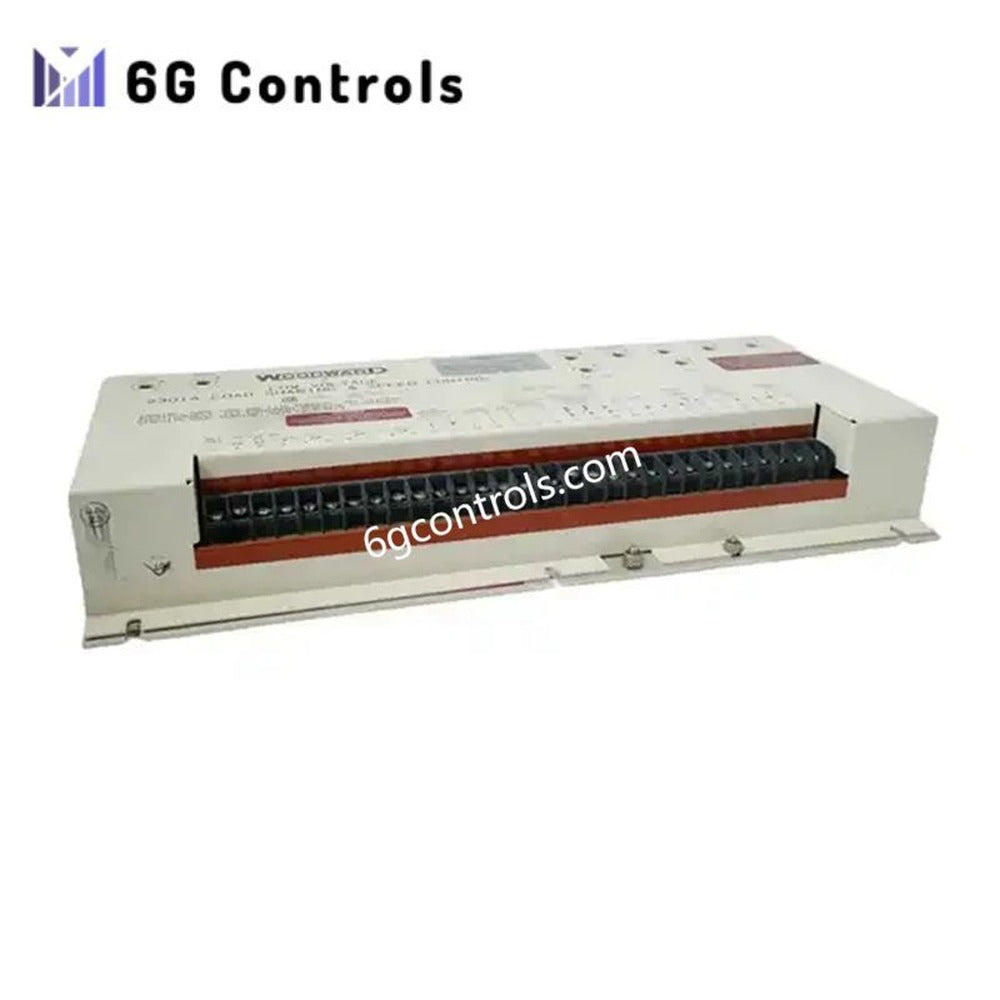

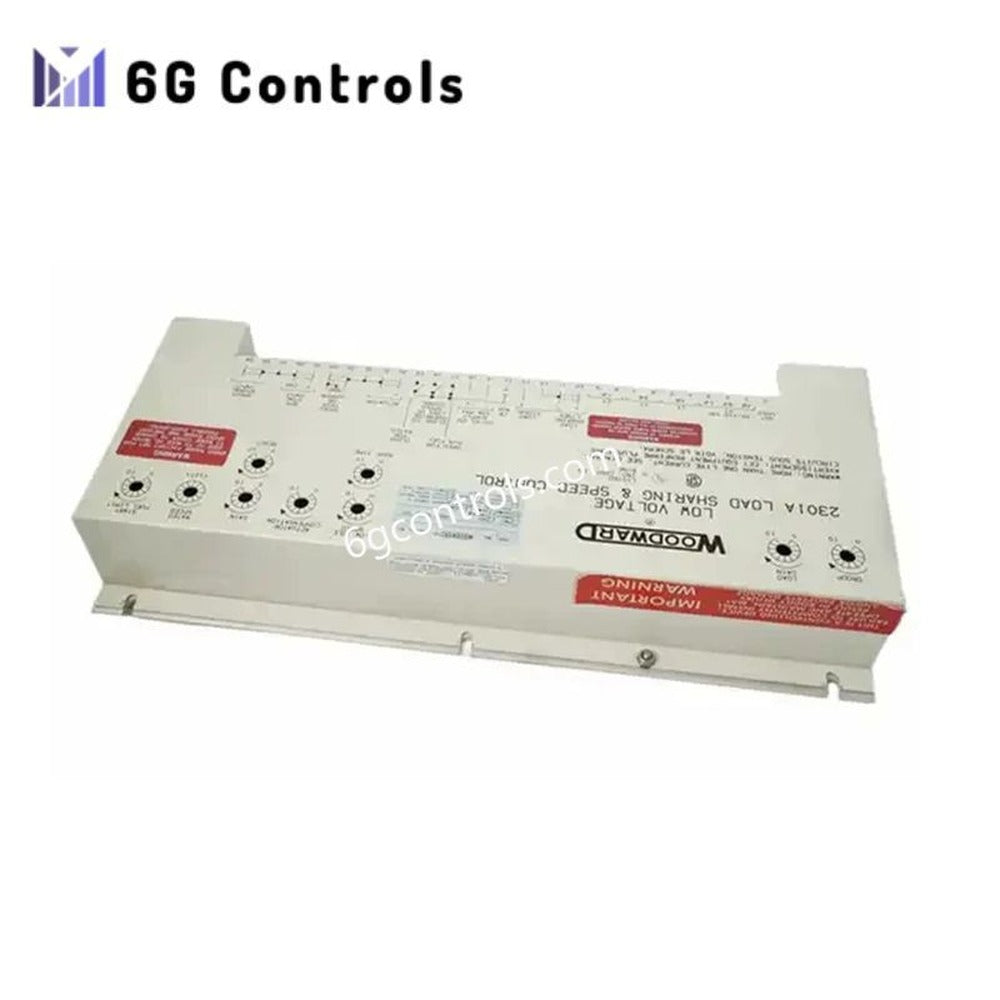

Woodward 9905-068 از خانواده کنترلرهای 2301A، یک ماژول الکترونیکی اشتراک‌گذاری بار و تنظیم سرعت موتور است که برای ژنراتورها و موتورهای صنعتیِ کارکرده در پیکربندی‌های موازی طراحی شده است. این کنترلر سرعت موتور را با پایداری بالا مدیریت می‌کند و هم‌زمان بار الکتریکی را بین چندین ژنراتور متعادل می‌سازد.
9905-068 که برای محیط‌های صنعتیِ demanding طراحی شده است، با محدوده وسیعی از منبع تغذیه DC کار می‌کند و از حسگر سرعت پیکاپ مغناطیسی پشتیبانی می‌کند؛ در نتیجه کنترل دقیق فرکانس برای سیستم‌های تولید برق سنکرون فراهم می‌شود. طراحی الکترونیکی مقاوم آن، عملکرد قابل‌اعتمادی را در دماهای بسیار بالا و پایینِ رایج در تأسیسات دریایی، فراساحلی و تولید برق امکان‌پذیر می‌کند.
این کنترلر عملکردهای گاورنر سرعت را با منطق اشتراک‌گذاری بار یکپارچه می‌کند و به چندین موتور یا مجموعه ژنراتور اجازه می‌دهد بدون تنظیم دستی در کنار یکدیگر کار کنند. این ماژول با پایش مداوم سرعت موتور و تنظیم سیگنال‌های کنترل سوخت، پایداری سیستم را هنگام تغییرات بار حفظ می‌کند.
مشخصات فنی
| پارامتر | مشخصات |
|---|---|
| مدل | 9905-068 |
| سازنده | Woodward |
| سری محصول | کنترلرهای الکترونیکی 2301A |
| نوع محصول | ماژول اشتراک‌گذاری بار و کنترل سرعت |
| منبع تغذیه | 20–40 VDC |
| حداکثر توان مصرفی | ≤ 15 W |
| ورودی حسگر سرعت | پیکاپ مغناطیسی |
| امپدانس ورودی حسگر سرعت | 100–300 Ω |
| دمای کارکرد | −40 °C تا +85 °C |
| ابعاد | 387 × 181 × 64 mm |
| وزن | 1.8 kg |
ویژگی‌های عملکردی کلیدی
اشتراک‌گذاری الکترونیکی بار
این کنترلر بار فعال را به‌صورت یکنواخت بین مجموعه ژنراتورهای موازی توزیع می‌کند و به جلوگیری از اضافه‌بار و استفاده بهینه از ژنراتورها کمک می‌کند.
تنظیم دقیق سرعت موتور
این سیستم با پردازش سیگنال‌های حسگرهای پیکاپ مغناطیسی و تنظیم خروجی‌های عملگر در زمان واقعی، سرعت موتور را ثابت نگه می‌دارد.
تحمل گسترده دمایی
قابلیت کارکرد از −40 °C تا +85 °C امکان نصب در نیروگاه‌های روباز، موتورخانه‌های دریایی و تأسیسات صنعتی دورافتاده را فراهم می‌کند.
قابلیت اطمینان در سطح صنعتی
این ماژول با قطعات الکترونیکی مقاوم ساخته شده و مطابق استانداردهای ایمنی CSA تأیید شده است؛ بنابراین برای کارکرد طولانی‌مدت در سیستم‌های حیاتی کنترل توان مناسب است.
سناریوهای معمول کاربرد
نیروگاه‌هایی که چندین مجموعه ژنراتور را به‌صورت موازی به کار می‌گیرند مجموعه‌های ژنراتور موتور دیزلی یا گازسوز سیستم‌های پیشرانه دریایی و برق کمکی داخل شناور سیستم‌های برق اضطراری صنعتی تأسیسات تولید برق توزیع‌شده و نیروگاهی
سؤالات متداول
وظیفه اصلی کنترلر 9905-068 چیست؟ این ماژول سرعت موتور را تنظیم کرده و بار را به‌صورت خودکار بین ژنراتورهای موازی متعادل می‌کند.
از چه نوع حسگر سرعتی پشتیبانی می‌شود؟ این کنترلر برای حسگرهای سرعت پیکاپ مغناطیسی با امپدانس ورودی بین 100 تا 300 اهم طراحی شده است.
آیا این کنترلر برای محیط‌های سخت مناسب است؟ بله. این دستگاه در محدوده دمایی −40 °C تا +85 °C کار می‌کند و برای تأسیسات صنعتی، از جمله محیط‌های دریایی و فراساحلی، مهندسی شده است.
آیا می‌توان از این کنترلر با چندین ژنراتور استفاده کرد؟ بله. سری 2301A به‌طور خاص برای اشتراک‌گذاری بار بین چندین مجموعه ژنراتور که روی یک باس کار می‌کنند طراحی شده است.
