توضیحات محصول

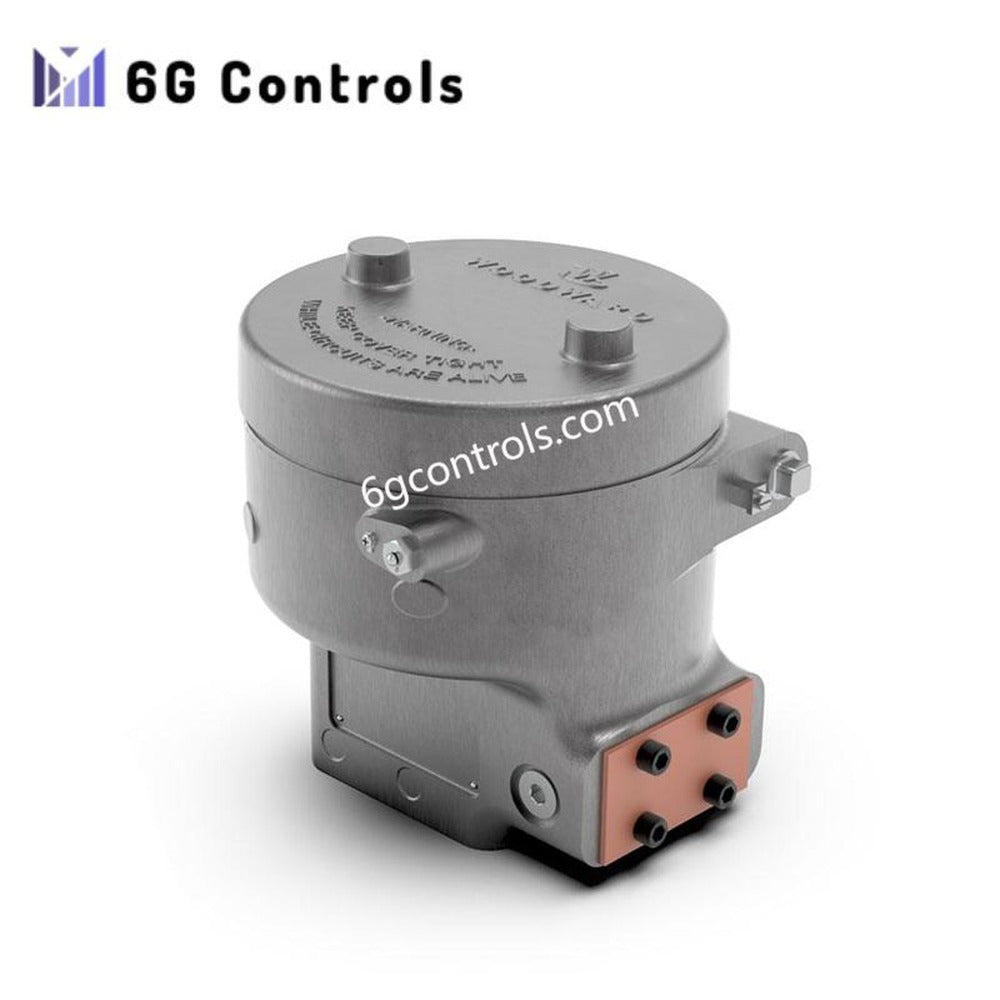

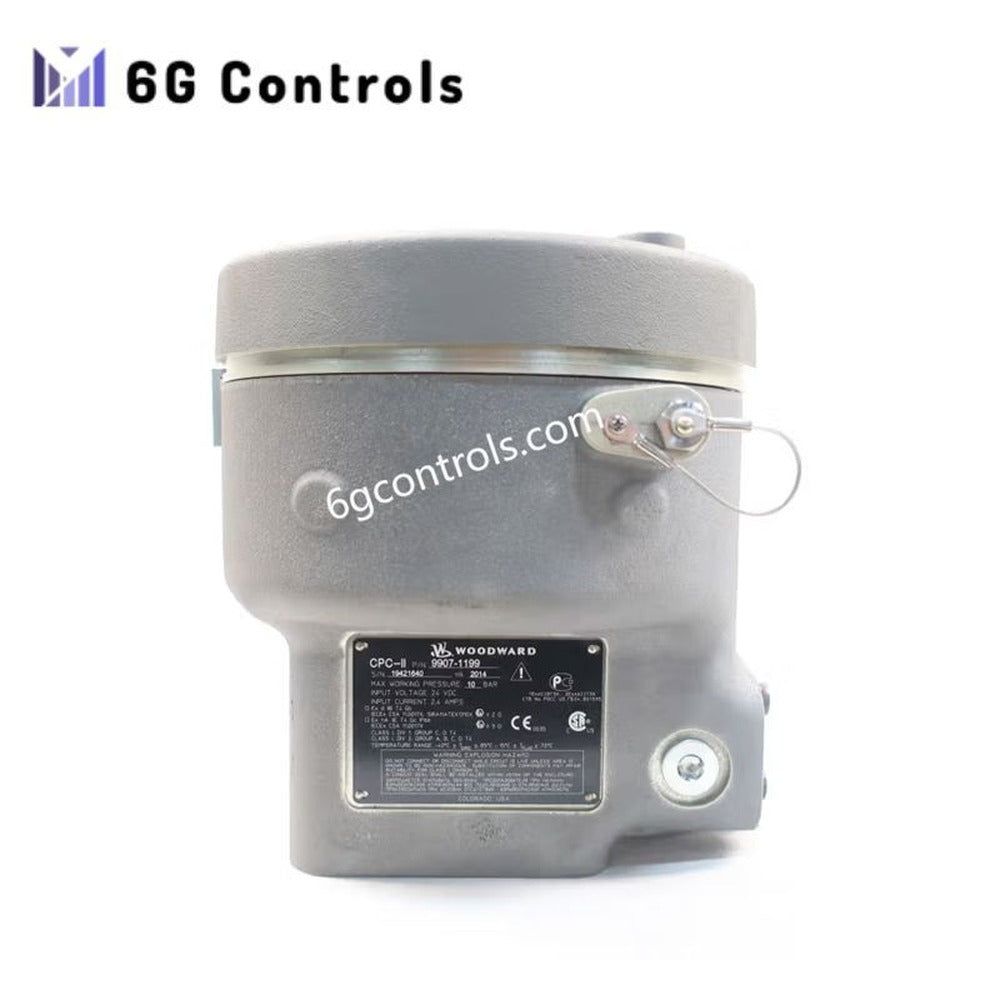

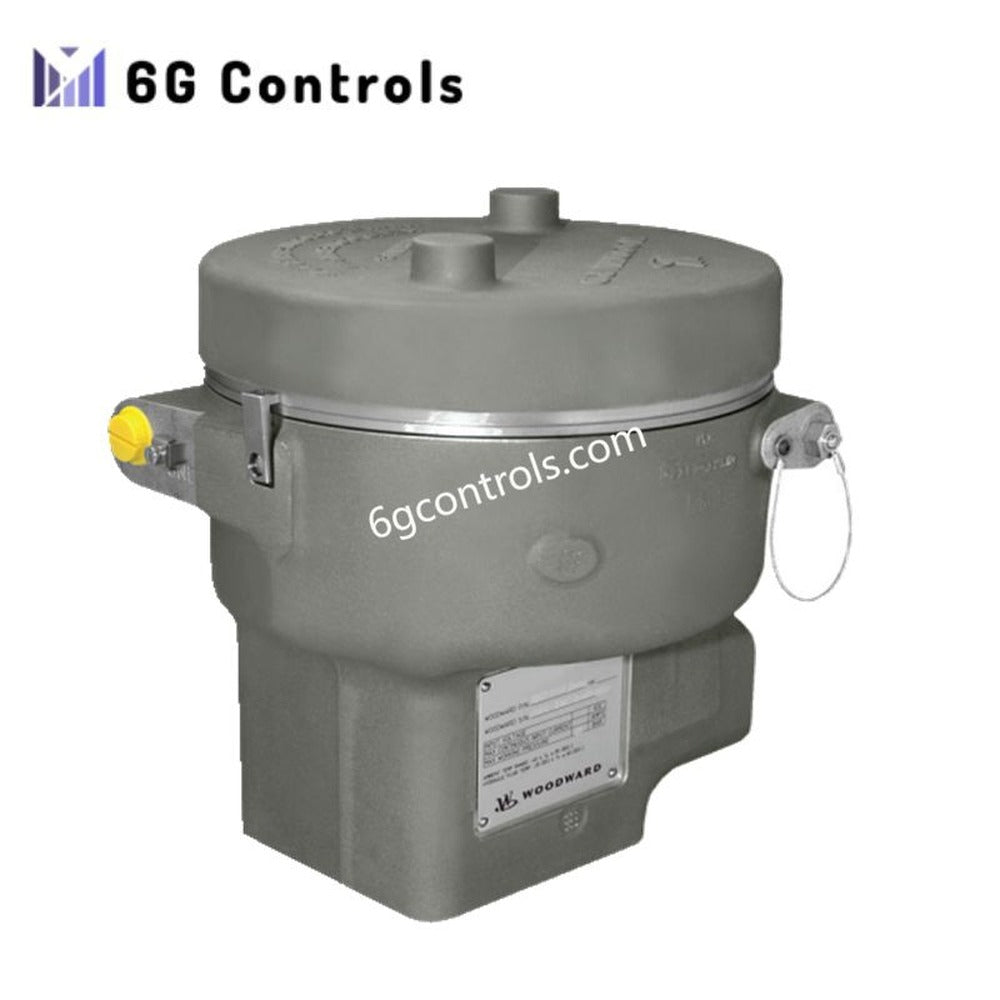

Woodward 9907-1199 CPC-II (نسل دوم)، ماژول تبدیل جریان به فشار الکتروهیدرولیکی است که برای کنترل دقیق سیستمهای گاورنر توربین بخار طراحی شده است. این واحد سیگنال استاندارد کنترلی ۴–۲۰ mA را به خروجی فشار هیدرولیکی پایدار تبدیل میکند که برای بهکاراندازی شیرهای گاورنر توربین و مکانیزمهای سروو استفاده میشود.
طراحی CPC-II که برای محیطهای دشوار توربین توسعه یافته است، پاسخ دینامیکی بسیار سریع و دقت کنترل بالا را ارائه میدهد و در عین حال عملکرد قابلاعتمادی را در سیستمهای هیدرولیکی، که آلودگی روغن و دماهای شدید در آنها رایج است، حفظ میکند. این ماژول الگوریتمهای پیشرفته شیر را یکپارچه کرده است که حتی هنگام نوسان شرایط پاکیزگی سیال، به حفظ تنظیم پایدار فشار کمک میکنند.
The 9907-1199 این تجهیز در پلتفرمهای مدرن کنترل توربین بهطور گسترده استفاده میشود و معمولاً بهعنوان جایگزین مستقیم نسلهای پیشین مبدل، از جمله CPC-I و رابطهای الکتروهیدرولیکی مشابه مورد استفاده در سیستمهای قدیمی توربین، نصب میشود.
ویژگیهای عملکردی کلیدی
معماری CPC-II در مقایسه با مبدلهای الکتروهیدرولیکی پیشین، سرعت پاسخ و قابلیت اطمینان را بهبود میدهد. الگوریتم کنترل دیجیتال داخلی آن بهطور پیوسته موقعیت شیر هیدرولیکی را تنظیم میکند تا فشار خروجی دقیق متناسب با سیگنال جریان ورودی حفظ شود.
این دستگاه از سیگنالهای ورودی و اتصالات تغذیه افزونه نیز پشتیبانی میکند و امکان یکپارچهسازی آن را در حلقههای کنترل توربینِ ایمنیحیاتی، که در آن دسترسپذیری سیستم ضروری است، فراهم میسازد.
مشخصات فنی
| پارامتر | مشخصات |
|---|---|
| مدل | 9907-1199 |
| سری محصول | CPC-II (نسل دوم) |
| سازنده | Woodward |
| نوع دستگاه | مبدل جریان به فشار الکتروهیدرولیکی |
| ورودی کنترل | سیگنال آنالوگ ۴–۲۰ mA |
| فشار خروجی | خروجی هیدرولیکی ۰–۲۵ bar (۰–۳۶۳ psi) |
| ولتاژ تغذیه | ۲۴ VDC اسمی |
| محدوده ولتاژ کاری | ۱۸–۳۲ VDC |
| مصرف جریان معمول | ۱ A |
| پاسخ دینامیکی | ۲.۵ میلیثانیه (پاسخ پلهای ۱۰ تا ۹۰٪) |
| خطیبودن | بهتر از ±0.2٪ از مقیاس کامل |
| تکرارپذیری | ±0.1٪ |
| دمای کاری | از –40 °C تا +70 °C |
| ردهبندی توسعهیافته اختیاری | تا +85 °C، بسته به پیکربندی |
| الزامات پاکیزگی روغن | سازگار با ISO 20/16 |
| گواهیهای محیطی | ATEX، IECEx، UL (بسته به مدل) |
| معماری کنترل | پشتیبانی از ورودیهای سیگنال افزونه و رابطهای تغذیه دوگانه |
| سازگاری مکانیکی | قابل نصب با مبدلهای CPC-I و Voith E360 |
ویژگیهای طراحی و قابلیت اطمینان
سرعت بالای کنترل الکتروهیدرولیکی یکی از ویژگیهای تعیینکننده پلتفرم CPC-II است. شیر محرک داخلی و حلقه کنترل الکترونیکی به مبدل اجازه میدهند ظرف چند میلیثانیه به تغییرات بار یا سرعت در سیستمهای توربین واکنش نشان دهد.
مرحله هیدرولیک شامل هندسه شیر مقاوم در برابر آلودگی و الگوریتم کنترل خودتمیزشونده است. این ویژگی در مقایسه با رابطهای الکتروهیدرولیک متداول، حساسیت به آلودگی ذرات روغن را بهطور چشمگیری کاهش میدهد.
در تأسیسات توربینی که به عملکرد بدون وقفه نیاز دارند، این واحد از پیکربندیهای کنترل افزونه پشتیبانی میکند؛ در این پیکربندیها دو مبدل در حالت ارباب–برده یا در معماریهای پایش موازی کار میکنند.
سناریوهای کاربرد معمول
تأسیسات تولید برق معمولاً 9907-1199 در سامانههای گاورنر توربین بخار، جایی که برای قرار دادن شیرهای ورودی توربین به کنترل دقیق فشار هیدرولیک نیاز است. مبدل، مدولاسیون دقیق فشار را متناسب با فرمانهای الکترونیکی سرعت یا بار از کنترلکنندههای توربین فراهم میکند.
سامانههای پیشرانش دریایی مجهز به توربین بخار نیز از مبدل CPC-II برای کنترل شیرهای گاورنرِ مسئول تنظیم سرعت پیشرانش استفاده میکنند. طراحی مقاوم آن امکان عملکرد قابلاعتماد در محیطهای دریایی با ارتعاش زیاد و دمای متغیر را فراهم میکند.
کارخانههای فرآوری شیمیایی، تأسیسات انرژی فراساحلی و دیگر محیطهای صنعتی خطرناک از گواهینامههای حفاظت در برابر انفجار و دامنه گسترده عملکرد محیطی این واحد بهره میبرند.
سازگاری و مسیر ارتقا
پلتفرم CPC-II بهعنوان ارتقایی مکانیکی و عملکردی برای مبدلهای الکتروهیدرولیک قدیمی طراحی شده است. در بسیاری از تأسیسات، 9907-1199 میتواند جایگزین مبدلهای CPC-I یا Voith E360 شود، بدون آنکه به اصلاحات ساختاری در رابطهای نصب یا هیدرولیک نیاز باشد.
این سازگاری معکوس، پروژههای نوسازی را که در آنها سختافزار کنترل قدیمی توربین باید ارتقا یابد، در عین به حداقل رساندن زمان توقف و بازطراحی مکانیکی، بسیار ساده میکند.
سؤالات متداول
مبدل چه سیگنالی را از کنترلکننده توربین میپذیرد؟ The 9907-1199 یک سیگنال فرمان آنالوگ استاندارد ۴–۲۰ میلیآمپر را میپذیرد که نشاندهنده درخواست فشار از سیستم کنترل توربین است.
آیا این واحد میتواند روغن هیدرولیک آلوده را تحمل کند؟ بله. طراحی CPC-II شامل هندسه شیر مقاوم در برابر آلودگی و الگوریتمهای کنترلی است که امکان کار با روغنی با پاکیزگی حدود ISO 20/16 را فراهم میکند، هرچند همچنان فیلتراسیون مناسب توصیه میشود.
آیا این مدل برای محیطهای خطرناک مناسب است؟ بسته به پیکربندی و بسته گواهینامه، مبدل میتواند الزامات ATEX و IECEx را برای نصب در مناطق صنعتی طبقهبندیشده برآورده کند.
