توضیحات محصول

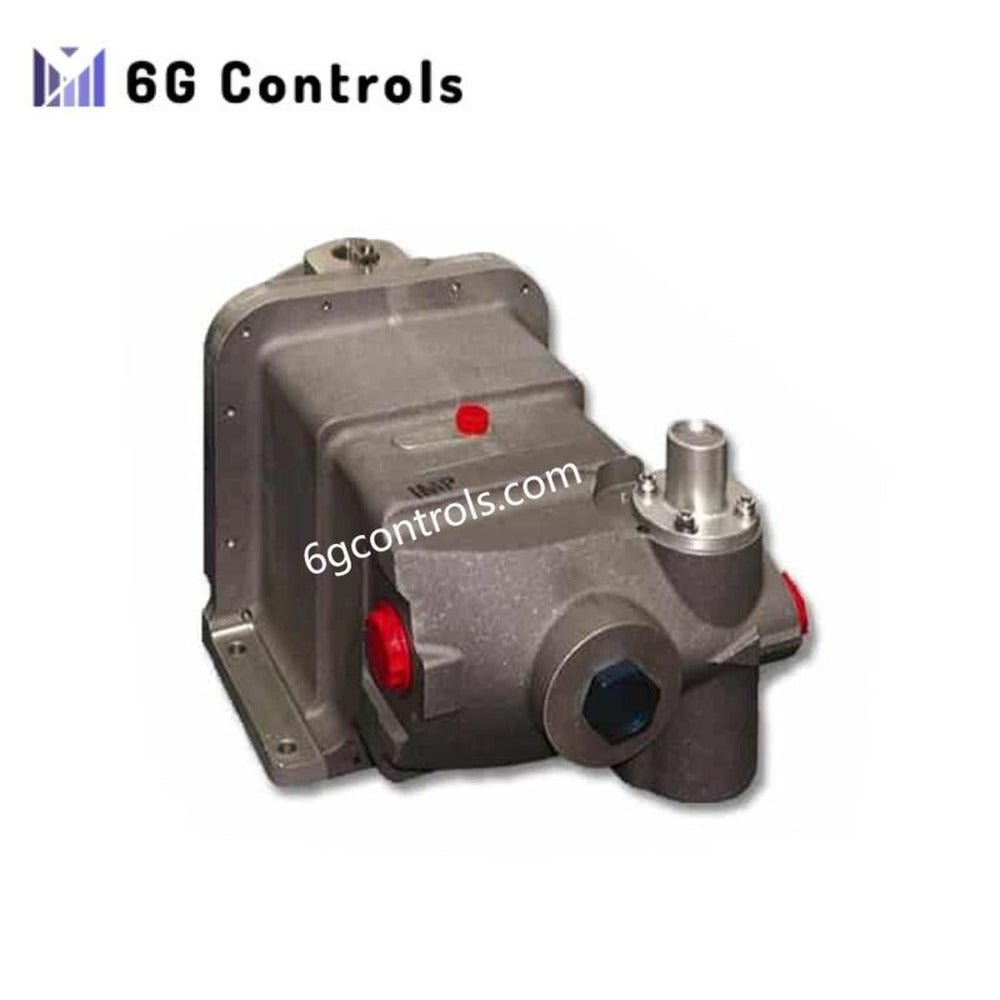

سیستم اندازهگیری سوخت مایع LQ6 از وودوارد برای تأمین دقیق سوخت در توربینهای گاز صنعتی میانرده طراحی شده است. این واحد، یک شیر اندازهگیری چرخشی، تنظیمکننده فشار بایپس و مدارهای الکترونیکی درایور تعبیهشده را در یک مجموعه فشرده واحد ادغام میکند و با کاهش قطعات خارجی، معماری سیستم را سادهتر میسازد.
LQ6 که برای توربینهای رده 3 MW تا 15 MW مهندسی شده است، کنترل پایدار و پاسخگوی جریان سوخت مایع را فراهم میکند و از بازده احتراق و ثبات عملکرد در شرایط مختلف بار پشتیبانی مینماید.
مشخصات فنی اصلی
| پارامتر | مشخصات |
|---|---|
| مدل | LQ6 |
| نوع محصول | سیستم شیر اندازهگیری سوخت مایع |
| توان خروجی توربین پشتیبانیشده | 3 MW تا 15 MW |
| سازگاری با سوخت | گازوئیل، نفت سفید و سوختهای مایع مشابه |
| ولتاژ تغذیه | 24 VDC |
| محدوده دمای کاری | -40 °F تا +200 °F (-40 °C تا +93 °C) |
| اصل اندازهگیری | شیر چرخشی با تنظیم بایپس یکپارچه |
| مدارهای الکترونیکی کنترل | درایور داخلی (نسخههای آنالوگ یا دیجیتال) |
| رابط نصب | اتصالات فلنج SAE |
| پیکربندی اختیاری | نسخه درایور با ورودی کاندوئیت |
ویژگیهای طراحی سیستم
LQ6 یک شیر اندازهگیری چرخشی را در کنار تنظیمکننده بایپس به کار میگیرد تا ضمن تثبیت نوسانات فشار بالادست، جریان سوخت را با دقت حفظ کند. این طراحی دوکاره، دقت کنترل را افزایش میدهد و عملکرد یکنواخت احتراق را تضمین میکند.
مدارهای الکترونیکی درایور یکپارچه، نیاز به ماژولهای کنترل جداگانه را از بین میبرند، پیچیدگی نصب را کاهش میدهند و قابلیت اطمینان سیستم را بهبود میبخشند. هر دو نوع کنترل آنالوگ و دیجیتال در دسترس هستند و سازگاری با طیف گستردهای از پلتفرمهای کنترل توربین را فراهم میکنند.
ساختار فشرده، فضای اشغالشده را کاهش میدهد و یکپارچهسازی مکانیکی را، بهویژه در نصبهای بازسازیشده یا دارای محدودیت فضا، سادهتر میکند.
حوزه کاربرد
موارد استفاده معمول شامل موارد زیر است:
- توربینهای گاز صنعتی در تولید برق توزیعشده
- توربینهای محرک مکانیکی در تأسیسات نفت و گاز
- تأسیسات تولید همزمان برق و حرارت (CHP)
- سیستمهای برق پشتیبان و تأمین توان در اوج بار
این سیستم برای توربینهای با ظرفیت متوسط بهینه شده است و ممکن است برای میکروتوربینها یا توربینهای بزرگ نیروگاهی مناسب نباشد.
ملاحظات نصب و بهرهبرداری
فیلتراسیون مناسب منبع سوخت مایع برای حفظ دقت اندازهگیری و جلوگیری از فرسایش داخلی ضروری است. آلایندههایی مانند ذرات معلق یا آب میتوانند بهمرورزمان بر عملکرد شیر تأثیر بگذارند.
برای اطمینان از عملکرد یکنواخت و عمر طولانی، بازرسی و کالیبراسیون دورهای بهعنوان بخشی از نگهداری برنامهریزیشده توصیه میشود.
برای مدارهای الکترونیکی درایور یکپارچه، منبع تغذیه پایدار 24 VDC و رابط سیگنال مناسب با سیستم کنترل توربین مورد نیاز است.
سؤالات متداول (FAQ)
س: چه گزینههای کنترلی برای سیستم LQ6 موجود است؟ ج: این واحد، بسته به نیازهای سیستم، میتواند با مدارهای الکترونیکی درایور داخلی آنالوگ یا دیجیتال ارائه شود.
س: تنظیمکننده بایپس چگونه عملکرد را بهبود میدهد؟ ج: این تنظیمکننده فشار دو سوی شیر اندازهگیری را تثبیت میکند و در نتیجه امکان کنترل دقیقتر و یکنواختتر جریان سوخت را فراهم میسازد.
س: چه کیفیتی از سوخت مورد نیاز است؟ ج: استفاده از سوخت مایع تمیز و فیلترشده ضروری است. کیفیت پایین سوخت میتواند بر دقت اندازهگیری و طول عمر قطعات تأثیر بگذارد.
